Дисковый плуг для мотоблока

Плуг на мотоблок

Плуг к мотоблоку – полезное приспособление, которое качественно вспахивает почву, экономя при этом силы и время. Простые рекомендации и схемы позволят самостоятельно установить и отрегулировать плуг, а также изготовить его из подручных материалов.

Установка плуга на мотоблок

Вне зависимости от конструкционных особенностей плуга, его размеров и формы, он прикрепляется к мотоблоку специальной сцепкой. Она бывает универсального или стационарного типа. Первый вариант оптимальный из-за больших возможностей по настройке устройства.

Тип сцепки не влияет на особенности монтирования конструкции на мототехнику.

Прицепить плуг к мотоблоку можно, следуя простой схеме:

Агрегат устанавливается на возвышение. Можно воспользоваться кирпичами или брёвнами;
Сцепка плуга прикладывается к фаркопу. Оба отверстия на устройствах должны полностью совпадать;
Сцепление на фаркопе нужно зафиксировать болтом.

Не стоит с силой зажимать болт при креплении навесного оборудования. Слишком жёсткое соединение негативно скажется на качестве вспахивания почвы. При создании сопротивления во время эксплуатации плуга его будет немного кидать по сторонам. Во избежание этого, необходимо оставлять горизонтальный зазор приблизительно в 50.

Как правильно отрегулировать плуг на мотоблоке?

Плуг на агрегате важно настроить правильно, поскольку это напрямую будет влиять на качество и удобство обработки грунта.

Регулировка навеса проводится в три этапа, которые сопровождаются следующими действиями:

Настраивается глубина вспашки;
Регулируется уровень наклона полевой доски;
Настраивается угол отвала.

Глубина вспашки определяет, насколько плуг будет погружен в грунт. Зачастую этот показатель равен высоте лопатного штыка. При недостаточной глубине многие сорняки не удастся выкорчевать. При слишком глубоком вспахивании почвы плодородный слой будет смешиваться с нижним слоем земли. Это приведёт в потере питательных веществ, необходимых для нормального роста растений.

Глубина вспахивания грунта настраивается тремя болтами, которые соединяют замок со стойкой плуга. Уровень погружения регулируется при опускании плуга вниз или поднятии вверх.

Уровень наклона доски плуга или «угол атаки» указывает, насколько наклонена плоскость обработки почвы по отношению к обрабатываемому грунту.

Настройка выполняется винтовой рукояткой по следующему принципу:

Мотоблок ставится на возвышенность;
Рукоятки выворачиваются, пока полевая доска не расположится на земле;
Ручка выкручивается в другую сторону до расположения доски на высоте двух-трёх сантиметров над землёй.

При слишком большом «уровне атаки» плуг будет цепляться за почву, провоцируя пробуксовку агрегата. Если параметр небольшой, плугом не получится обработать нужный слой грунта.

Чтобы настроить угол отвала, нужно выполнить следующие действия:

Мотоблок устанавливается на край обрабатываемого участка и проходится первая борозда для определения оптимальной глубины вспашки;
Нужно пройтись по максимально ровной траектории. Можно предварительно натянуть нить;
Колесо мотоблока помещается в борозду, плуг нужно расположить перпендикулярно обрабатываемой поверхности. Намного упростит задачу угольник.

Благодаря указанным действиям можно быстро и грамотно выполнить настройку плуга на агрегате.

Виды плугов для мотоблоков

Выделяют следующие виды плугов для обработки почвы:

Однокорпусные. Отличаются простотой при эксплуатации, минимальной массой и простой конструкцией;

Реверсивные: оборотные или поворотные. Верх конструкции с загнутым пером, которое переворачивает землю при её вспахивании. Такой тип плуга лучше всего подходит для обработки тяжёлых почв;

Роторные. Отличаются самым сложным строением. Производители предлагают двухкорпусные и трёхкорпусные модели в зависимости от количества лемехов;

Дисковые. Больше всего подходят для обработки мокрого грунта, но при этом глубина вспахивания почвы намного меньше по сравнению с другими видами навесов данного типа.

Любой плуг вполне возможно изготовить самостоятельно, учитывая его конструктивные особенности и следуя простым схемам.

Как сделать плуг на мотоблок своими руками?

Пред тем, как приступать к изготовлению навесного оборудования, нужно рассмотреть чертежи. Они указывают на способы крепления элементов устройства между собой.

Схема действий по созданию плуга своими руками:

Лемех. Понадобиться стальной лист от пяти миллиметров толщиной, которому придаётся нужная форма. Часть для резки нужно отбить и заточить (по принципу ручной косы);
Самодельный отвал. Взять трубу диаметром 50 сантиметров и стенками от 5 миллиметров в толщину. Заготовка вырезается резаком. Для получения требуемой формы стоит воспользоваться наковальней и точильным станком;
Сбор единой конструкции. Понадобиться стальной лист, его размеры 50*50 сантиметров и толщина 3 миллиметра. От краёв листа нужно отступить на 4 сантиметра и выровнять его до получения нулевого угла;
К листу прикладывается лемех, делается двухсторонняя сварка под углом 250;
Верхнюю часть отвала и нож лемеха соединяют максимально плотно под наклоном 80;
Свариваются между собой ключевые элементы из лемеха, бокового щитка и задней части отвала.

Детальнее узнать о специфике изготовления плуга можно из видео-инструкции.

Нужно повторно измерить все углы конструкции перед окончательным привариванием всех деталей плуга. После полного остывания навесного оборудования сварные швы зачищаются.

Оборотный плуг: алгоритм действий

Поворотный плуг также изготовляется после изучения схемы конструкционных особенностей. Даже малейшие неточности могут спровоцировать низкую эффективность использования навеса.

Плуг Зыкава изготовляется в следующем порядке:

Лемех. Понадобиться листовая сталь с толщиной от 5 миллиметров. Вырезается заготовка, нагревается, пока не получится её загнуть. Нужно позаботиться, чтобы лемех легко снимался. Режущую часть нужно отбить и заточить;
Отвал. Понадобиться труба под заготовку;
Корпус плуга изготовляется из стального листа;
Конструкция собирается при помощи сварки;
Сварочные швы зачищаются напильником и обрабатываются наждачкой.

В итоге получаем универсальный плуг, который используется для обработки различных типов грунтов.

Дисковый плуг: алгоритм действий

Дисковый плуг-окучник используется для подготовки ровных борозд под посадку овощей. Используя чертежи, можно проконтролировать ход сборки и избежать недочётов.

Изготовление дискового плуга выполняется за описанной схемой:

Опорный уголок как основа. Изготавливается из уголка с равными сторонами, его полки после охлаждения должны сходиться под углом 700;
Носок сваривается с уголком. Пятка сваривается с упорной планкой;
Щёчки закрепляются на опорном уголке петлями. Торцевыми сторонами щёчки при раскрытии не должны упираться друг в друга;
Поворотный механизм сваривается с упорным уголком под прямым углом.

В завершении нужно отрегулировать щёчки плуга. Они фиксируются тисками и настраиваются, пока не будут направлены в разные стороны.

Роторный плуг: алгоритм действий

Роторный плуг для мотоблока с опорным колесом считается навесом сложного типа из-за своей конструкции. Работать над ним необходимо с особой внимательностью, чтобы ошибки не сказались негативно на качестве обработки почвы.

Роторный плуг изготавливается по определённому алгоритму:

Фреза – рабочая деталь. Для изготовления нужно подготовить стальную трубку и металлические пластины. Последние привариваются к трубе для последующего перемалывания грунта и отбрасывания его в сторону;
Изготовление рамы для редуктора. Она бывает любой формы, основной нюанс – рама должна защищать редуктор от влаги, мусора, внешнего повреждения;
Редуктор придётся купить. Он подключается к коробке передач агрегата;
Роторный плуг отличается достаточно большими габаритами, потому нужно установить колёса. Вполне сойдут старые колеса от мототехники.

Такая конструкция прослужит долгое время. Важно своевременно менять масло, смазывающее редуктор для предотвращения поломок.

Как изготовить плуг к мотоблоку своими руками из конного?

Конский плуг, по сравнению с другими типами навесных устройств, может быть полностью деревянным. Единственным элементом из металла может выступать лемех.

Пошаговая инструкция по самостоятельному изготовлению конского плуга для вспашки земли приведена ниже:

Рукоятки изготавливаются из двух деревянных брусьев, толщина которых около 10 сантиметров. Верхняя часть рукояток дополняется прорезиненными накладками;
Рукоятки соединяются под прямым углом, так будет удобнее за них держаться двумя руками;
Нижние части элементов соединяются саморезами;
Брус толщиной 20 сантиметров нужно изогнуть, чтобы его концы расположились параллельно;
Нижний конец бруса прикрепляется к лемеху;
На верхнем конце устанавливается крепление плуга к мотоблоку. Для изготовления можно использовать деревянные бруски небольшого размера;
Посередине крепления устанавливается двойная рукоятка.

Строение конского плуга очень простое, но отличается высокой эффективностью. Его нельзя использовать при обработке влажного грунта, чтобы не сломать деревянные детали.

Способ изготовления плуга для мотоблока можно подобрать под себя. Каждый самодельный навес может быть использован с агрегатами популярных марок Нева, МБ-1 и МБ-2, МТЗ, Крот, Салют.

Плуги для мотоблоков и культиваторов

Найдено 93 товара

Категория

Быстрый поиск расходных материалов

Любой плуг для минитрактора, мотоблока или культиватора эффективно разрезает и переворачивает верхний слой грунта. Он используется для вспахивания земли и нарезания борозд.

При работе оборудованием необходимо помнить, что глубина обработки почвы зависит от угла наклона корпуса плуга, который необходимо установить в начале работы. При регулировке угла атаки (угла между горизонтом и плоскостью оборудования) нужно обращать внимание на то, чтобы плуг одновременно стоял на земле «пяткой» и «носком» – так называются передняя и задняя части оборудования. Если плуг касается поверхности только «пяткой», то во время работы его будет выталкивать из земли, а если только «носком» – будет сильно углубляться.

Стандартная ширина захвата обрабатываемого участка – 22 см, на некоторых моделях ее можно увеличивать до 44,5 см. Для этого необходимо развести и закрепить крылья плуга.

Виды оборудования по конструкции

Однокорпусный оснащен одним лемехом. Используется для вспахивания и подготовки почвы под посадку.
Реверсивный (оборотный) оборудован двумя загнутыми кверху лемехами в форме пера. Легко вспахивает затвердевшую почву, которую не обрабатывали длительное время, или целину. Он вспахивает землю на глубину до 20 см.
Плуг прямой и навесной плуг схожи по своей конструкции и используются для вспахивания земли на глубину до 30 см. При работе этим оборудованием необходимо следить, чтобы в почве не было камней и других твердых предметов, так как они могут затупить или повредить устройство.

Виды оборудования по выполняемым работам

Плуг-окучник предназначен для окучивания растений, также с его помощью можно формировать борозды под посадку.
Насадка-плуг для мотокультиватора используется для вспахивания почвы и окучивания, а также для прополки междурядьев. Кроме того, такая насадка-плуг помогает создать борозды под посадку овощей. Глубину обработки можно изменить в диапазоне от 100 до 150 мм.
Плуг-распашник предназначен для вспахивания, создания ровных борозд и окучивания картофеля, его можно использовать для выкапывания картофельных клубней. Имеет два лемеха для плуга. За счет изменения ширины захвата обрабатываемого участка можно сделать изделие уже – это облегчит работу обратным ходом.

Кроме того, на нашем сайте можно приобрести регулируемую шпору, которая прикрепляется к задней части культиватора.

Представляет собой стойку с тремя отверстиями – изменив положение стойки относительно этих отверстий можно легко отрегулировать глубину вспашки земли плугом. Рекомендуется сначала установить навесное оборудование на среднее отверстие.

Это даст возможность определить, подходит ли такой вид вспашки для вашей земли. Если такое положение устройства не подошло, то необходимо установить оборудование в верхнее или нижнее отверстие шпоры.

Как сделать плуг для мотоблока своими руками?— проще простого используй наши чертежи и фото

Обработка земли всегда требовала значительных физических затрат, независимо от площади участка. Для облегчения работы и большей эффективности используйте, к примеру, мотоблок «Нева». Такая техника позволяет быстро и эффективно выполнять различные виды обработки земли, для чего необходимо иметь соответствующее оборудование, например, плуг, и которое можно купить в специализированном магазине или сделать собственноручно.

Преимущества

Самостоятельное создание плуга для мотоблока имеет определенные преимущества. Параметры лемеха и отвала будут соответствовать всем требованиям, предъявляемым к обработке конкретного типа почвы. К таким параметрам относится:

угол отвала;
качество и глубина вспашки земли;
площадь захвата;
эффективность.

Учитывая мощность мотоблока можно сделать плуг, который не вызовет чрезмерных нагрузок на двигатель и пробуксовки, но в то же время будет иметь максимальный захват. Необходимо использовать только качественные материалы, что даст возможность значительно повысить срок эксплуатации плуга. Можно также предусмотреть крепление различных насадок, которые позволят значительно расширить функциональность, благодаря чему станет возможен полный комплекс обработки земли.

Конструкция плуга

Существует несколько разновидностей плугов, устанавливаемых на мотоблок «Нева», и каждая из них обладает своими особенностями конструкции. В настоящее время для обработки земли на приусадебных участках применяют однокорпусные, роторные и оборотные конструкции.

Однокорпусный вид плуга является наиболее популярной конструкцией и в сети можно найти большое количество чертежей именно этой разновидности. К тому же он считается наиболее оптимальным вариантом для тех, кто не обладает соответствующими навыками.

Самой сложной в изготовлении считается роторная конструкция плуга. Она больше напоминает культиватор, поскольку предусмотрен не один, а несколько лемехов, закрепляемые на одной оси. В процессе обработки земли ось прокручивается, за счет чего и происходит переворачивание почвенного пласта. Достоинство конструкции состоит в том, что почва может обрабатываться на глубине до 30 см при задействовании незначительных усилий. К тому же роторный плуг позволяет выполнять вспашку участка по разным траекториям.

Видео работы этого плуга

Чертеж плуга

В настоящее время сделать плуг для мотоблока своими руками не составляет проблемы, тем более что сейчас можно найти чертежи самых разнообразных конструкций. Очень часто к ним приложены подробные указания по созданию и сборке плуга.

ручка из трубы – 2 шт.;
рама;
фиксация стойки винтом М10;
плуг;
крепежная вилка шарнира к раме;
дышло;
колесо;
капроновая втулка для подшипника;
перемычка между рукоятками;
шарнирная ось из болта М10;
контргайка;
ось;
дистанционная шайба;
ручка для дышла;
тройник.

Главное чем необходимо руководствоваться, создавая подобную конструкцию – это точно придерживаться всех инструкций и соблюдать все параметры выбранных чертежей. Даже незначительная неточность, которая может на первый взгляд показаться несущественной, в состоянии сильно сказаться на характеристиках плуга или впоследствии негативно повлиять на рабочие параметры в процессе эксплуатации.

Описание работ по сборке

В первую очередь необходимо сделать раму, для которой можно взять металлическую трубу с сечением 52х40 мм и толщиной стенок порядка 7 мм. Для вилки необходимо срезать широкие стенки рамы расположенные друг напротив друга. Далее, на раме отметить середину, где будет устанавливаться поперечная траверса, а также приварены стойки-прушины, к которым крепится дышло.

В передней части рамы, в начале вилки, остается отверстие, которое заваривается наглухо, чтобы избежать попадания грязи.

Крепление стойки плуга

Чтобы закрепить плужную стойку, в широкой части трубы, которая использовалась для создания рамы, с двух сторон высверливают или вырезают отверстия 31х16 мм. В узких стенках рамы также выполняют сквозные отверстия 10,2 мм для крепления, при помощи болтов М10, рукоятки.

Рукояти для плуга необходимо выполнить отдельно из трубы, диаметром примерно полдюйма. Можно воспользоваться старой водопроводной трубой, которую нужно расплющить кувалдой с двух сторон. В полученных плоскостях высверлить отверстия диаметром 10,2 мм и болтами закрепить на раме. Для придания большей жесткости между ручками приварить поперечину.

Плужная сцепка

Сцепка мотоблока в разборе

Сцепка – это важный элемент конструкции, обеспечивающий надежное крепление навесного оборудования с мотоблоком «Нева». Наиболее популярным вариантом считается П-образное крепление из швеллера, и которое устанавливается под рулем мотоблока.

При создании сцепки понадобится просверлить отверстия для крепления кронштейна и крепежного штыря. Кронштейн для крепления к мотоблоку находится либо вверху, либо внизу, чтобы не препятствовать навешиванию.

Изготовление и крепление рабочих элементов плуга

Основными элементами однокорпусной конструкции являются отвал и лемех, для создания которых необходима прочная листовая сталь толщиной 3-5 мм. В первую очередь делается лемех, для чего стоит использовать старый диск от «циркулярки», поскольку он производится из высокопрочной стали. Чтобы заточить режущую кромку лемеха, ее следует отбить на наковальне.

Далее, нужно сделать отвал из металлической трубы диаметром 50-60 см и толщиной стенок порядка 5 мм. Из картона или плотной бумаги создается шаблон, который прикладывают к металлу и обводят по всему контуру мелом. После, по полученным линиям, газосваркой вырезают заготовку, которая доводится до необходимых размеров при помощи «болгарки» или молота и наждака.

Сборка конструкции

Когда все металлические детали плуга для мотоблока «Нева» созданы, для завершающей сборки будет необходим лист металла размером 50×50 см и электросварочный аппарат. К металлическому листу, строго соблюдая углы, нужно слегка прихватить сваркой элементы будущего плуга – боковой щиток и лемех, к которому примерить отвал. В том случае, если обнаружены какие-нибудь несоответствия, то отвал следует молотком довести до необходимого состояния и прихватить сваркой к задней части лемеха.

Осмотреть всю конструкцию и, если никаких проблем не замечено, то можно выполнять капитальную сварку. Лист металла, на котором осуществлялась сборка плуга, отсоединяют от конструкции посредством «болгарки» или молотка и зубила. Далее, требуется тщательно зачистить сварные швы и отшлифовать наждачкой лемех и отвал. После того как конструкция собрана и практически готова к использованию, ее следует покрасить, особенно места сварных соединений. Это не только придаст плугу эстетичный вид, но и убережет металл от воздействия коррозии, а, следовательно, и значительно продлит срок эксплуатации.

Самостоятельно сделать качественный плуг для мотоблока «Нева» хотя и непростая задача, но она вполне выполнимая и по силам любому человеку, имеющему минимальный опыт работы со слесарным инструментом. Чтобы все удалось, следует придерживаться инструкций и чертежей, а также провести грамотную настройку всей конструкции. Собственноручное изготовление плуга это не только довольно интересно, но и экономично, поскольку большую часть материала может найти у себя в хозяйстве любой мастер.

Плуги

Плуги для мотоблока и мотокультиватора «НЕВА»

Плуг ‒ это один из ключевых видов навесного оборудования, необходимых для обработки почвы мотоблоком и мотокультиватором. В нашем ассортименте представлено несколько видов данных изделий. Выбор подходящего агрегата зависит от желаемой ширины захвата и глубины пахоты, а также от типа обрабатываемой почвы. Предложенные на сайте плуги для мотоблока «НЕВА» обеспечивают качественную вспашку.

Купить плуг можно в магазинах дилерской сети. Также данный товар представлен в ТВЦ «МОТОТЕХНИКА НЕВА», расположенном в Санкт-Петербурге. Рекомендованная розничная цена на навесное оборудование приведена в описании каждого товара. Обратите внимание, что цены в региональных магазинах садовой техники могут отличаться.

Для чего нужен плуг?

Навесной плуг предназначен для поднятия и переворота верхнего слоя почвы. В процессе вспашки агрегат разрыхляет грунт до менее плотного состояния, пригодного для культивации или проведения иных агротехнических работ. При этом уничтожаются сорняки, что создает благоприятные условия для произрастания культурных растений. Осенняя же вспашка, проводимая при первых заморозках, позволяет избавиться от вредных личинок, устроившихся в почве на зимовку.

Как выбрать плуги для мотоблоков и мотокультиваторов

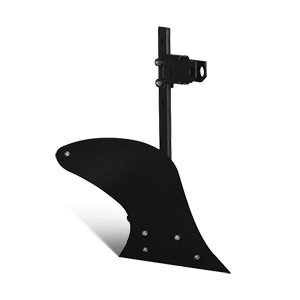

Чаще всего встречаются навесные однокорпусные плуги. Конструкция данных изделий включает в себя корпус, полевую доску с пяткой, стойку, лемех и отвал. Принцип работы такого агрегата заключается в погружении лемеха в толщу грунта и отбрасывании пласта земли, попавшего на поверхность отвала.

Также существуют оборотные плуги. Основное отличие данного вида оборудования от однокорпусной модели заключается в наличии двух рабочих органов, расположенных зеркально относительно друг друга и соединенных общей стойкой. Вспашка таким агрегатом производится следующим образом: сначала используется один рабочий орган, затем по достижении конца участка мотоблок разворачивается, а рабочий орган оборотного плуга меняется.

Что касается выбора плуга, то в данном случае следует руководствоваться следующими критериями:
• предназначение агрегата: на мотоблок или мотокультиватор
• состояние почвы: легкая, окультуренная, заросшая;
• глубина обработки: в зависимости от типа обрабатываемой почвы (к примеру, вспашка суглинистой почвы производится на глубину до 15 см, супесчаной почвы ‒ до 20 см, чернозема ‒ до 22 см);
• ширина захвата: выбор осуществляется на основании личных предпочтений пользователя, чаще всего встречаются агрегаты с шириной захвата в диапазоне от 15 до 22 см.

Настройка плуга на мотоблоке: особенности

Навесной плуг устанавливается на мотоблок или мотокультиватор «НЕВА» посредством сцепки. Также посредством сцепного устройства регулируется глубина обработки и угол атаки. Отметим, что правильная настройка агрегата облегчает заглубление лемеха и позволяет добиться полного оборота пласта.

Что еще следует знать о настройке плуга. Важным ориентиром при регулировке агрегата является полевая доска (элемент, формирующий основание орудия и обеспечивающий его устойчивость во время работы). При должной установке она располагается параллельно грунтовой поверхности, когда плуг заглубился на настроенную глубину вспашки.

От правильной глубины вспашки зависит последующая урожайность. Если установить плуг на недостаточную глубину, то корни сорняков останутся под грунтом и произрастут, что затруднит рост культурных растений. В случае же вспашки на чрезмерной глубине произойдет смешивание плодородного грунта с ниже расположенным слоем, в результате чего растения не получат необходимых питательных веществ.

В числе сопутствующего оборудования, необходимого при проведении пахотных работ мотоблоком или мотокультиватором, следует обозначить грунтозацепы, грузы-утяжелители и удлинители. Отметим, что металлические колеса ставятся на мотоблок (мотокультиватор) для улучшения сцепления с грунтовой поверхностью, что, в свою очередь, стабилизирует и ускоряет передвижение техники по обрабатываемому участку. Удлинители используются в качестве промежуточной детали, позволяющей установить грунтозацепы на мототехнику. Грузы-утяжелители увеличивают вес мотоблока, что в итоге облегчает его перемещение с заглубленным в почву плугом.

Большой выбор плугов для мотоблоков и мотокультиваторов «НЕВА» представлен в торговых точках. Также для приобретения данных товаров вы можете обратиться в заводской магазин (СПб). Рекомендованные розничные цены, а также видео вы можете посмотреть, зайдя в карточку соответствующего изделия на текущем сайте.

Если Вы хотите быть в курсе последних новостей нашей компании, пожалуйста, укажите свой E-mail и нажмите кнопку «ОК».

Плуг для мотоблока своими руками

Любой агроном скажет, что самым лучшим помощником для обработки земли является мотоблок. Сделать его универсальным можно за счет навесного оборудования и различных дополнительных приспособлений: культиватора, насадки для уборки или посадки урожая, косилки травы, уборки снега и т.д.

Купить оснащение можно в сельскохозяйственном магазине. Большинство из вспомогательных насадок также возможно изготовить самостоятельно. Рассмотрим, как сделать самодельный плуг для мотоблока своими руками.

Разновидности плугов

Мотоблоки комплектуются тремя видами запашников:

состоящих из одного или двух корпусов;
оборотными;
ротационными.

Однокорпусные модели имеют наипростейшую конструкцию, состоящее из одного ножа. Использовать такой распашник следует на легких почвах садовых участков. Если угодье, которое вы хотите обработать является целиной, то такой тип пахотника не справится с задачей. Вам понадобится металлоконструкция большей мощности.

Двухкорпусный рало состоит из двух рам с режущими элементами. Он способен вспахивать твердые виды почв и без труда обработает целину. Агрегат единовременно вспахивает и боронит почву. На выходе получается качественно обработанная пашня.

Поворотные или оборотные модели получили свое название из-за способности переворачивать землю. Режущий элемент сохи загнут сверху, что при работе позволяет перекапывать грунт. Таким приспособлением можно обрабатывать твердые пашни.

Ротационный тип отличается тем, что состоит из нескольких изогнутых ножей расположенных на оси. За счет работы техники тесаки вращаются по оси, тем самым рыхля почву. При работе техники человек не испытывает физической нагрузки, а земля обрабатывается вглубь примерно на 25 см.

Такую модель зачастую применяют дачники для обработки корнистых участков почвы. За счет смены направления агроном без труда сможет вспахать сложные по форме участки земли. Агрегат подходит для более мощных мотоблоков.

Делаем плуг для мотоблока своими руками

Чертежи для самодельного плуга мотоблока можно нарисовать или найти в интернете. Смастерить конструкцию несложно.

На столе вообразим острый угол в 40 градусов, возьмем два угольника и разместим их на каждой из сторон сформировавшегося угла.
Под прямым углом к столу приложим полевую планку и с помощью сварки соединим ее с режущим элементов под угол в 15 градусов. Угол наклона лемеха можно выбрать разный, в зависимости от жесткости обрабатываемой почвы и мощности трактора. На усмотрение владельца можно сделать его съемным либо приварить.
К полевой планке привариваем крепление для сохи, а к ее задней части «пятку».
Установим усилитель между тесаком и планкой.
Изготовим отвал по своим размерам и сваркой скрепим его с тесаком и крепежной стойкой.
Добавляем усилитель между полевой планкой и отвалом.
Приварим крепежное соединения для минитрактора.
После сварочных работ, зачистим все соединения.

Делаем оборотный плуг для мотоблока

Поворотный распашник позволяет перевернуть верхний слой грунта на 180 градусов и используется для твердых земель. Такой агрегат состоит из двух однокорпусных режущих механизмов, прикрепленных к противоположным сторонам одной стойки.

Помогут сделать плуг чертежи, которые имеются в открытом доступе на просторах сети интернет.

Чтобы изготовить приспособление, вам понадобится стальной лист. Из него необходимо изготовить две отражающие друг друга однокорпусные сохи. Как однокорпусный плуг для мотоблока сделать самим мы описали выше.

Первый следует загнуть в левую сторону, второй в правую. Для загиба используйте кувалду или разогрейте железо газовой горелкой. Для поворотного механизма воспользуйтесь шарнирным соединением. Зафиксировать устройство с противоположных граней можно с помощью штифтового соединения.

Делаем двухкорпусный плуг

В отличие от однокорпусного в данном агрегате имеются две хорошо скрепленные рамы с режущими элементами. За счет использования двух рало, таким приспособлением можно обработать целину и большие площади земельных участков.

Сформируем два отвала, используя достаточно толстый стальной лист, и загнем их. Для усиления с внутренней стороны приварим железную полоску.
С противоположных граней сваркой присоединим стойки. Просверлим в них отверстия. В дальнейшем это позволит регулировать построение по высоте.
Далее смонтируем корпус. Для этого нам понадобятся трубы. Нарежем их и сварим раму. Прикрепим созданные нами элементы к раме.
Приварим к конструкции фланец и с помощью него соединим самодельный агрегат с трактором.

Делаем крепление на плуг мотоблока

Перед монтировкой сохи к технике поменяйте колеса на более проходимые для пахотных угодий. Далее присоедините созданное вами приспособление к навесному механизму техники. Устанавливая оборудование, плотно не скрепляйте их, так вы сможете в последствии все отрегулировать.

Зафиксируйте самодельный прибор с помощью стальных стержней на сережке крепления спецтехники.

Отрегулируйте распашник в зависимости от обрабатываемой земли: выберете необходимую высоту, глубину вспашки, выставите «пятку» сохи параллельно земли.

Чтобы понять, как обрабатывается грунт и правильно ли вы настроили инструмент, пройдите небольшой участок. Далее измерьте глубины вспашки, расстояние между бороздами. При необходимости измените регулировку.

Используя информацию, изложенную выше, вы сможете сконструировать плуг для мотоблока своими руками нужного размера.
