Какие бывают краны строительные?

Подъемные краны строительного назначения

Для поднятия и перемещения грузов на строительной площадке (строительном объекте) используют несколько видов подъемных кранов: самоходные стреловые краны, мобильные строительные краны, башенные, “нулевики”, быстромонтируемые краны, козловые, кабельные и краны спец назначения (плавучие, летающие).

Все краны строительного назначения можно разделить на четыре группы: самоходные, башенные, стационарные, спец назначения.

Самоходные стреловые краны

Наибольшее распространение в строительстве получили самоходные стреловые краны. Данный тип кранов, в зависимости от использования, может агрегатироваться прямой стрелой, стрелой с гуськом, стрелами башенного и телескопического типа.

По типу ходового устройства самоходные краны делятся на гусеничные, пневмоколесные, автомобильные и установленные на специальное шасси автомобильного типа.

Преимущества и недостатки различных типов самоходных кранов

Гусеничные краны в отличие от автокранов обладают большей грузоподъемностью и проходимостью. Гусеницы оказывают меньшее удельное давление на грунт, что обусловлено большой поверхностью опоры. Также гусеницы позволяют с легкостью преодолевать бездорожье и передвигаться по слабому грунту. Вес гусеничного подъемника больше, чем у автокрана, но это дает преимущество в грузоподъемности. Поэтому, если на стройке необходимо перемещать тяжелые грузы, выбирают именно гусеничный тип кранов.

Преимущества гусеничных кранов являются также и его недостатками. Ввиду своей сложной и тяжелой конструкции гусеничный кран обладает плохой маневренностью и неудобен в перемещении с объекта на объект. Тяжелые и сложные по конструкции гусеницы (40% веса всей машины) подвержены быстрому износу деталей.

Гусеничные краны выпускают как с решетчатой, так и с телескопической стрелой. Основными производителями гусеничных кранов с решетчатой стрелой являются такие компании, как Liebherr, Sany, Hitachi, Terex, XCMG, Kobelco и др. В производстве гусеничных кранов с телескопической стрелой преуспели такие производители, как Favelle Favco, Hitachi, Link-Belt, Maeda, Sennenbogen и т.д.

Статья по теме:

Автокраны в отличие от гусеничных обладают высокими скоростными характеристиками и маневренностью. Эти качества позволяют использовать их для выполнения рассредоточенных по строительной площадке работ. Конструкция выглядит следующим образом: вместо кузова на шасси автомобиля монтируется ходовая и поворотная рамы. На поворотной раме крепятся механизмы подъема и опускания стрелы, поворотный механизм, стрела, кабина и противовес.

Самым большим недостатком автокранов является их небольшая устойчивость. Для того чтобы кран мог беспрепятственно выполнять свои обязанности, в конструкции данного типа кранов предусмотрены механические, гидравлические или пневматические опоры (аутригеры). В рабочем состоянии с применением выносных опор кран становится стационарным.

К подвидам автокранов относятся внедорожные краны и краны на короткобазовом шасси.

Материалы по теме:

Наиболее популярными брендами среди автокранов считаются Kato, Liebherr, XCMG, Галичанин, Клинцы, Ивановец и т.д.

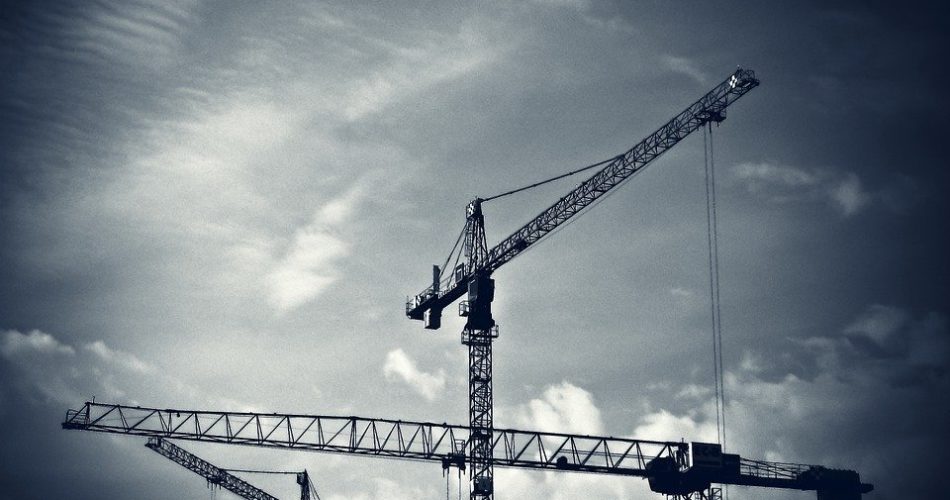

Башенные краны

Башенные краны применяются в строительстве производственных объектов, многоэтажных зданий. Основное назначение башенных кранов – поднятие и перемещение грузов на большую высоту.

Статья по теме:

По типу передвижения башенные краны бывают передвижными, стационарными и приставными. Широкое распространение получили башенные краны на рельсовом ходу. Они обеспечивают большую безопасность по сравнению с другими типами кранов. Особенностью мобильного типа кранов состоит в том, что башня и стрела легко складываются. Складная стрела облегчает монтаж. Еще одним немаловажным отличием мобильных башенных кранов является способность самостоятельно перемещаться к месту проведения строительных работ.

В случае использования кранов с башенной стрелой при малоэтажном строительстве, ассортимент техники широк и зависит от условий и параметров строительного объекта. Популярность заслужили, в частности, самораскладывающиеся краны, с управлением которых справляется один человек, и для их обслуживания не нужно получать высотную лицензию.

Высотное строительство требует использования специально созданных для этих целей башенных кранов: либо свободно стоящих, либо на анкерном основании, которые крепятся башней к возводимому сооружению и имеют механизм самонаращивания башни (подращиванием стрелы снизу или сверху промежуточными секциями). Если же речь идет о строительстве здания высотой более 70 метров, то предпочтительными будут краны именно с анкерным основанием. Стрела высотных кранов, как правило, поворотная, а поднятие и перемещение грузов осуществляется посредством грузовых тележек, расположенных на горизонтальной стреле.

При покупке башенного крана выбирают один из видов конструкции стрелы. Это может быть плоская стрела (устанавливается на моделях малой и средней грузоподъемности) либо стрела с оголовком, подъемная либо балочная. Первый тип по всем основным характеристикам уступает машинам с оголовком башни, однако более прост при монтаже и позволяет работать в условиях ограниченного пространства. Краны с подъемной стрелой могут перемещать груз как в вертикальном, так и в горизонтальном положении, но обладают небольшим вылетом стрелы. У кранов с балочной стрелой перемещение груза осуществляется с большей точностью.

Статья по теме:

Еще один вид кранов – нулевики. Они, как и башенные краны, передвигаются по рельсам. Основное их отличие – отсутствие башни. Данный тип кранов используется для строительных работ, которые проводятся ниже нулевой отметки.

Стационарные краны

Мачтовые краны используются в строительстве достаточно редко. Однако если требуется монтаж сверхтяжелых конструкций, тяжелого оборудования на ограниченном пространстве и на большую высоту, то именно этот тип кранов подходит как нельзя лучше. Конструкция мачтового включает мачту, стрелы, стойки, поворотную платформу, рабочие и грузозахватные механизмы.

Применение кабельных кранов обусловлено необходимостью перемещения грузов на большие расстояния, для обслуживания больших строительных площадей. Конструкция машины кабельного типа выглядит следующим образом: между кранами, состоящими из двух башен, натягивается канат, по которому впоследствии перемещают грузы. Грузоподъемность и длина перемещения груза данного типа кранов зависит от их назначения.

Козловые краны строительного назначения являются кранами мостового типа, мост которых установлен на опоры. Козловые краны применяются для монтажа тяжелого оборудования, а также при возведении протяженных монолитных сооружений.

Строительные краны специального назначения

Один и подтипов кранов специального назначения – плавучие краны.

Плавучие краны представляют собой краны стрелового типа, размещенные на самоходном и несамоходном понтоне. Требования, предъявляемые к данному типу кранов: прочность конструкции, устойчивость, плавучесть. Основное назначение плавучих кранов в строительстве – монтажные работы при возведении гидротехнических сооружений, а также прокладка трубопровода под водой.

Летающий кран (вертолет) применяется для транспортировки груза на дальние расстояния и на значительную высоту. Ввиду того что груз у таких кранов размещается на внешнем подвесе, “вертолету” не требуется специальная грузовая кабина.

Строительные краны. Виды и назначения

Предназначение строительных кранов состоит в транспортировке груза с помощью механизма захвата. Различаются краны по следующим характеристикам: грузоподъёмность, по углу вращения стрелы, по виду захвата и опоры, а также по типу самой машины.

Классификация

МОСТОВОЙ КРАН представлен в виде стальной конструкции с двигающейся тележкой, либо электрической талью.

Оснащение такого крана составляют разные захватывающие приспособления:

• ковши;
• магнитные устройства;
• механизмы, поднимающие контейнеры.

Применение: при подъёме и переносе грузов в заводских условиях, на складах, а также на любых строительных площадках. Возможно разовое применение, когда отсутствует электричество. В этом случае предполагается использование ручного мостового крана.

КОЗЛОВОЙ КРАН передвигается по рельсам, вмонтированным в основание из бетона. Такой вид крана имеет мост с одной или двумя балками. Он оснащён тележкой и устройством для захвата грузов. Применение таких кранов осуществляется на заводах, при производстве изделий из железобетона, на погрузочных участках при железной дороге.

СТРЕЛОВОЙ КРАН отличается от других тем, что устройство для захвата груза у него располагается в конце стрелы, которая может иметь несколько секций.

Различаются краны со стрелами по типам ходовых устройств:

• железнодорожный тип (для передвижения нужны рельсы);
• автомобильный (требуется усиленное шасси);
• гусеничный;
• пневмоколёсный (используется шасси с дополнительной опорой);
• плавучий (для судов).

Стреловые краны могут иметь привод: гидравлический, механический, электрический и комбинированный вариант.

Использование таких к ранов допускается в промышленности, в строительстве мостов, нефтяной и газовой отрасли при прокладывании трубопроводов, для аварийных работ.

БАШЕННЫЙ КРАН имеет в своём составе:

• башню ;
• рабочую стрелу с регулируемым вылетом;
• опорную часть;
• ходовое устройство;
• кабину оператора для управления.

Как работает башенный кран?

Передвижение и повороты башенного крана выполняются при помощи определённых блоков, лебёдок, полиспастов. Оператор, сидя в кабине, даёт команды: поднять или опустить стрелу, либо изменить её вылет, или переместить грузовую тележку.

По моделям различают три вида башенных кранов: приставной, самоподъёмный (прицепной), железнодорожный кран — для него нужны рельсы и эстакада.

Назначение: строительство, высотные работы, погрузка на крупнейших складских хозяйствах.

Различают башенные краны по типам ходовых устройств:

• гусеничный тип;
• на пневматических колёсах;
• рельсовый тип;
• на шасси;
• шагающий вариант;
• автомобильный тип.

Ввиду обширной классификации модели башенных кранов индексируются по группам со сходными сборочными единицами и принципиальными схемами, аналогичными модулями. Это позволяет облегчить его ремонт, а также выбрать башенный кран по определённым характеристикам.

Одним из известных мировых производителей этих машин является французская фирма Potain ( Потайн). Краны Potain можно приобрести и на российском рынке, например, в московской компании ООО «Кэпитал Крэйн», на сайте котороый представлена более подробная информация о видах, характеристиках и технических данных этой строительной техники .

КАБЕЛЬНЫЙ КРАН

Имеющий две башни, с закреплённым канатом между ними для движения тележки, такой кран представляет собою простой и надёжный механизм. Применяется при масштабных строительных работах (мосты, шлюзы, дамбы) и на крупнейших складах.

ПОРТАЛЬНЫЙ КРАН

Это передвижная металлоконструкция, способная не только ездить по рельсам. Под ней может проехать железнодорожный вагон, либо иной вид транспорта.

Ходовое устройство этого вида кранов:

• при помощи рельсов;
• на пневматических колёсах.

Область применения: шлюзы; ГЭС; плотины, крупные склады.

ЖЕЛЕЗНОДОРОЖНЫЙ КРАН

Способен передвигаться по железной дороге с выполнением работ по подъёму грузов рядом с путями. Используется для ремонта и прокладывания рельсового пути, для строительства различных коммуникаций. Такой кран способен к передвижению в составе поезда.

Быстромонтируемые (самомонтируемые) краны
	Что такое быстромонтируемый кран? Быстромонтируемые или самомонтирующиеся, самомонтируемые строительные краны отличаются высоким уровнем функциональности и надежности. Такая спецтехника широко . Читать полностью



Башенные краны на российском строительном рынке
	Что такое башенный кран и для чего применяется В современном мире строительство многоэтажных высотных зданий набирает обороты с каждым днём. Ни одна такая стройка не может обойтись . Читать полностью



Разновидности строительных кранов
	Сложно найти человека, который ни разу в жизни не видел строительный кран. То есть общее представление о такой технике есть у каждого. Но все ли краны одинаковы? А если они различаются между собой, . Читать полностью



Аренда короткобазного крана грузоподъемностью 50 тонн
	Короткобазный кран 50 тонн – универсальная погрузочная техника, которая активно эксплуатируется в разных сферах, на разных объектах. Такие краны востребованы при строительстве многоэтажных жи . Читать полностью



О трубах стальных профильных…

Труба профильная представляет собой изделие из стали кольцеобразного, овального, многоугольного или иной формы полого поперечного сечения относительно длины. Профильные трубы горячедеформированные, хо . Читать полностью

Опубликовать свою статью можно из личного кабинета фирмы.
Зарегистрироваться и получить личный кабинет – здесь.

Начните ввод города и нажмите “Поиск”:
Поиск

• Москва
• Астана
• Минск
• Санкт-Петербург
• Севастополь
• Тюмень
• Екатеринбург
• Нижний Новгород
• Киев
• Челябинск
• Уфа

• Без привязки к городу

Подъёмный строительный кран: виды и назначение

Подъемный кран – главная строительная спецтехника практически на любой стройплощадке. С ее помощью возводятся многоэтажные жилые дома, промышленные ангары, склады и многие другие объекты. Существует несколько видов кранов, каждый из которых обладает уникальными конструктивными особенностями.

Основные разновидности подъёмных кранов

Наибольшее распространение имеют:

• башенные краны. Главным образом задействуются в гражданском строительстве. Их отличительная особенность – наличие грузоподъемной стрелы, установленной в вертикальной башне;

• автомобильные краны. Одна из разновидностей башенных. Также оборудованы башенно-стреловым комплексом, установленном на колесное шасси. Незаменим при выполнении погрузочно-разгрузочных работ, строительстве малоэтажных объектов;

• мостовые краны. Устанавливаются в цехах промышленных производств, на складах и в ангарах. Комплектуются специальным захватным устройством, которое перемещается по горизонтальному мосту;

• козловые краны. Особая разновидность мостового подъемника, предназначенная для обслуживания складов. Основное предназначение – разгрузка контейнеров, леса-кругляка и других грузов;

• краны-манипуляторы. Представляют собой краны со стрелой, которая установлена на колесное шасси и используется для загрузки/разгрузки данного шасси. Находят применение на складах и небольших производствах, для загрузки и выгрузки леса, различных штучных грузов. Управлять захватывающим устройством-манипулятором можно из кабины оператора или при помощи выносного пульта управления.

Так как крановая техника стоит дорого, приобретать ее в собственность – невыгодно. По этой причине в Беларуси пользуются высоким спросом услуги аренды грузоподъемной спецтехники. Чаще всего строительные организации делают выбор в пользу башенных и автомобильных кранов. Они наиболее универсальные и могут использоваться для различных видов общестроительных работ.

Среди башенных агрегатов большим спросом пользуется техника марки LIEBHERR (Либхер). Ознакомиться с фото моделей, сдаваемых в аренду, Вы можете на нашем сайте.

Ниже представлены чертежи автомобильного и башенного крана типовых конструкций:

Как правильно выбрать подъемный кран?

При выборе подъемного крана необходимо руководствоваться сложностью и спецификой работ, которые планируется выполнять с его применением. Если предприятие возводит многоэтажный жилой дом и нуждается в подъеме на высоту перекрытий, бетонных блоков и других тяжеловесных грузов, оптимальным вариантом станет аренда башенного крана.

Для возведения объекта невысокой этажности (например, коттеджа) больше подходит маневренный и компактный автокран. Также его задействуют для работ в узких и ограниченных пространствах, где затруднено использование башенной техники.

Для погрузки и разгрузки в складских условиях лучше всего подходят козловые краны. На промышленных объектах с данной задачей лучше справляются мостовые агрегаты.

Помимо назначения, при выборе подъемного крана необходимо учитывать:

• его максимальную грузоподъемность;
• предельную высоту подъема;
• способ перемещения по площадке;
• удобство и продолжительность установки.

Остались вопросы по выбору крановой техники? Задавайте их специалистам компании «ТМРоут» по телефонам:

☎ +375 (44) 765-13-91
☎ +375 (17) 397-31-01
☎ +375 (17) 398-77-38

Звоните, предоставим Вам бесплатную консультацию и поможем подобрать надежную и недорогую спецтехнику!

Типы грузоподъемных кранов

Типы кранов

Среди конструкций грузоподъемных кранов различают краны стрелового типа, мостового типа, краны с несущими канатами и краны-штабелеры.

1. Кранами стрелового типа называются грузоподъемные краны с грузозахватным органом, подвешенным к стреле или грузовой тележке, перемещающейся по стреле.

К ним относятся:

а) стреловые краны — краны стрелового типа со стрелой, закрепленной на раме ходового устройства или на поворотной платформе, размещенной непосредственно на ходовой раме;

б) башенные краны — краны стрелового типа со стрелой, закрепленной в верхней части вертикально расположенной башня;

в) портальные краны — краны стрелового типа, поворотные, на портале;

г) полупортальные краны — краны стрелового типа, поворотные, на полупортале;

д) мачтовые краны — краны стрелового типа, поворотные, со стрелой, закрепленной шарнирно на вертикальной мачте, имеющей нижнюю и верхнюю опоры. При этом у вантовых кранов верхняя опора закрепляется посредством канатных оттяжек, а у жестконогих кранов она закреплена жестко;

е) консольные краны — краны стрелового типа, грузозахватный орган которых подвешен на соединенной с колонной или опорной частью крана консоли или на тележке, перемещающейся по консоли. К группе консольных кранов относятся консольный кран на колонне, настенный консольный кран, передвижной консольный кран и велосипедный кран.

2. Кранами мостового типа называются грузоподъемные краны с грузозахватным органом, подвешенным к грузовой тележке, к поворотной стреле на грузовой тележке или тали, перемещающейся по передвижному мосту.

К ним относятся:

а) мостовые краны — краны мостового типа с непосредственным опиранием моста на надземный крановый путь;

б) козловые краны — краны мостового типа с опиранием моста на крановый путь при помощи двух опорных стоек;

в) полукозловые краны — краны мостового типа с опиранием моста на крановый путь с одной стороны непосредственно, а с другой — при помощи опорной стойки.

3. Кранами с несущими канатами называются грузоподъемные краны с грузозахватным органом, подвешенным к грузовой тележке, перемещающейся по несущим канатам, закрепленным на опорах. У кабельных кранов несущие канаты закреплены в верхней части опор, а у мостокабельных — на концах моста, установленного на опорных стойках.

4. Кранами-штабелерами называются грузоподъемные краны, оборудованные вертикальной колонной с перемещающимся по ней устройством для штабелирования грузов. У мостового крана-штабелера колонна подвешена к грузовой тележке, перемещающейся по передвижному мосту, а у стеллажного крана-штабелсра вертикальная колонна перемещается в проходе между стеллажами.

Помимо классификации кранов по конструкции, существуют классификации по другим признакам:

по конструкции грузозахватного органа и по назначению — крюковые, грейферные, магнитные, магнитно-грейферные, траверсные, краны с лапами, мульдомагнитные, мульдогрейферные, мульдозавалочные, штыревые, копровые, закалочные, литейные, посадочные, краны для раздевания слитков, колодцевые, ковочные, контейнерные и др.;

по возможности перемещения — стационарные, приставные, самоподъемные, переставные, радиальные, передвижные, самоходные, прицепные;

по конструкции ходового устройства — рельсовые, железнодорожные, шагающие, автомобильные, краны на шасси автомобильного типа, гусеничные, тракторные, пневмокодесные, плавучие;

по роду привода механизмов — ручные, механические, электрические, гидравлические, пневматические, краны с комбинированным приводом.

Все о грузоподъемных кранах. Общие сведения.

Подъемный кран — грузоподъемная машина циклического действия с возвратно-поступательным движением грузозахватного органа; служит для подъема и перемещения грузов. Цикл работы П. к. состоит из захвата груза, рабочего хода для перемещения груза и разгрузки, холостого хода для возврата порожнего грузозахватного устройства к месту приема груза. Движения П. к. могут быть как рабочими, так и установочными для периодического изменения положения крана, стрелы и т. п. Основная характеристика П. к. — грузоподъемность, под которой понимают наибольшую массу поднимаемого груза, причем в случае сменных грузозахватных устройств их масса включается в общую грузоподъемность.

В зависимости от конструкции и принятой схемы работы П. к. бывают поворотными и неповоротными. Поворотные краны могут станавливаться на рельсовом ходу — железнодорожные и катучие рельсовые краны; на безрельсовом ходу — пневмоколесные, автомобильные и гусеничные П. к. ; на стенах и крышах зданий — настенно-поворотные и кровельные; на понтонах и судах — плавучие и судовые. Имеются также поворотные П. к., перемещающиеся по двум расположенным в разных уровнях (внизу и наверху) рельсам, — т. н. велосипедные краны. Железнодорожные, пневмоколесные, автомобильные и гусеничные поворотные П. к. часто объединяют общим названием — стреловые самоходные краны. Поворотная часть П. к. опирается на колонну (кран на неподвижной или на вращающейся колонне) или на поворотный круг с колесами, катками или шарами (кран на поворотном круге). Поворотная часть может иметь форму высокой башни — башенные краны, мачты — мачтово-стреловые краны (жестконогие и вантовые). Возможна установка ее на портале — портальные краны. Поворотные П. к. могут иметь постоянный или переменный вылет (расстояние груза от оси вращения крана), который изменяется путем качания укосины (стрелы) или передвижения по ней грузовой тележки.

К неповоротным кранам относятся П. к. пролетного типа (мостовые краны и перегружатели), а также настенно-консольные краны. Мостовые краны имеют катучий мост, перемещающийся по рельсам, уложенным на стенах зданий или на специальных эстакадах вне здания. По мосту передвигается грузовая тележка с подъемной лебедкой, в некоторых конструкциях грузовая тележка снабжается поворотной стрелой. Настенно-консольные краны состоят из консольной настенной фермы и передвигающейся по ней грузовой тележки с подъемной лебедкой. Перегружатели аналогичны по устройству мостовым кранам, но их мост имеет высокие опоры (ноги), перемещающиеся по наземным путям. При больших пролетах их называют мостовыми перегружателями или перегрузочными мостами, а при малых пролетах — козловыми кранами. Однако четкого подразделения нет. Мосты перегружателей могут иметь неподвижные или выдвижные консоли; вдоль моста передвигается грузовая тележка или поворотный кран. Консольные перегружатели, предназначенные для погрузки (разгрузки) судов, т. н. береговые консольные перегружатели, могут устанавливаться также на судах (судовые перегружатели). Особый тип перегружателя — кабельный кран, у которого грузовая тележка перемещается при помощи тягового каната по несущему канату, натянутому между 2 катучими башнями или стационарными мачтами. Разновидностью кабельных кранов являются мосто-кабельные краны, у которых несущий канат крепится к концам мостовой фермы. К крановым устройствам конструктивно близки монорельсовые дороги, вагонетки которых имеют механизмы подъема.

В современных условиях строительства используют также вертолеты-краны с устройствами для захвата грузов. С их помощью ведут работы в труднодоступных местностях

Области применения подъемных кранов Мостовые краны относятся к типовому оборудованию производств. цехов, электростанций, закрытых и открытых складов. Их грузоподъемность достигает 500-600 т, пролеты (расстояния между осями подкрановых рельсов) — 50-60 м, возможная высота подъема груза — 40-50 м и в специальном исполнении до 500 м; скорость движения моста (рабочее движение) -30-160 м/мин, грузовой тележки — 10-60 м/мин, подъема груза до 60 м/мин.

На мосту могут располагаться 2 грузовые тележки на одном или двух (смежных или двухрядных по высоте) путях. К мостовым П. к. общего назначения относят крюковые, магнитные, грейферные и магнитно-грейферные краны. Крюковые однобалочные краны простейшего типа (см. Кран-балка), опорные и подвесные, имеют в качестве грузовой тележки самоходную электрическую таль. К особой группе относятся металлургические мостовые П. к. (литейные, завалочные, колодцевые, для «раздевания» слитков и др. ), которые оборудованы специальными грузозахватными устройствами и механизмами управления ими. Одна из разновидностей мостовых П. к. — кран-штабелер с грузовой тележкой, имеющей поворотную колонну, по которой перемещается вилочный захват, несущий пакет груза на поддоне и позволяющий производить укладку и разбор пакетных штабелей.

Какие виды кранов используются в передовых областях народного хозяйства

Различные виды кранов применяют для поднятия грузов на объектах строительного или иного назначения. Рассмотрим разновидности кранов, которые используют в строительстве и других отраслях народного хозяйства.

Портовый кран

Сначала рассмотрим технику, которую применяют для работы в порту. Это портовый кран. Портальный кран имеет основной узел — портал. Перегрузочный агрегат имеет грузоподъемность от 5 до 30 т. В роли грузозахватного механизма на нем может устанавливаться грейфер, крюк или магнитная шайба. Мобильный монтажный кран используют в судостроительных компаниях, портах. Его корпус не отличается от перегрузочного.

Этот механизм обладает небольшой скоростью передвижения крюка. Имеет 2 тяговых лебедки. Грузоподъемность составляет от 12,5 до 60 т. Стапельный механизм применяют для монтажа судов на судостроительных заводах. Агрегат имеет высокий портал и токопровод троллейного вида. Может удерживать груз долгое время, что используется при строительстве судов. Грузоподъемность составляет от 30 до 160 т. Доковый агрегат обладает малой грузоподъемностью, имеет узкий портал и защищен от переворачивания.

Портовый агрегат состоит из таких узлов:

1. Портал, который предназначен для уменьшения массы противовеса посредством увеличения площадки. Благодаря этому конструкция не опрокидывается. Между опорами портала может передвигаться транспорт, а сам агрегат может проезжать над различными строениями.
2. Нога представляет собой часть портала. Внизу она заканчивается тележками.
3. Оголовок соединяет между собой ноги, а также воспринимает нагрузки от механизма поворота. В нем находится электрооборудование, предназначенное для движения устройства.
4. Опорно-поворотная система.
5. Токопровод.

Кран-трубоукладчик

Кран-трубоукладчик причисляют к типу тракторных, он применяется для прокладки коммуникаций. Их используют в качестве основного компонента укладочной монтажной колонны. Механизмы применяют на большом удалении от точек обслуживания техники. Если поломается какой-либо узел в составе колонны, то выйдет из строя вся система.

Поэтому агрегаты должны обладать высокой прочностью и надежностью. При строительстве трубопроводов эти механизмы могут ехать по каменистой неровной поверхности. В связи с этим они должны обладать высокой проходимостью, которая определяется давлением на грунт, тяговым показателем и дорожным просветом.

Поскольку при работе основная нагрузка идет на одну сторону агрегата, то их конструкция представляет собой стреловое самоходное устройство без поворотной части с боковой фиксацией стрелы. Выпускаются агрегаты на гусеницах и пневмоколесном ходу.

Гусеничное устройство состоит из элементов:

• базового шасси;
• грузоподъемного оборудования, которое включает раму, прочную лебедку, устойчивый противовес, удобную в применении стрелу, крюк и гидросистему.

ЖД кран

Железнодорожный кран на рельсах — это полноповоротный механизм самоходный по рельсам железных дорог. Устройства применяются для погрузочных работ в помещении складов железобетонных панелей, выгрузки блоков на строительной площадке, монтажа при строительстве промышленных зданий.

Чтобы можно было обслуживать склады сыпучих материалов, часто железнодорожные устройства дополняют грейфером.

Железнодорожный агрегат состоит из:

• поворотной платформы;
• высокотехнологичной стрелы;
• прочной рамы;
• надежного силового узла;
• системы механизмов;
• кабины водителя;
• опорно-поворотной системы;
• рабочего узла.

Современные краны на рельсовом ходу, имеющие характеристики грузоподъемности меньше 15 т используют без выносных опор. Агрегаты, поднимающие грузы больше 15 т, функционируют на опорах. Агрегаты могут выполнять такие функции:

• подъем груза;
• поворот агрегата;
• движение устройства с грузом;
• изменение вылета стрелы.

Рельсовые стреловые краны на железнодорожном ходу могут передвигаться самостоятельно или присоединяться к поездам ЖД.

Укладочный кран УК-25 9-18

Укладочный кран УК-25/9-18 используют для сборки и разборки железных дорог с рельсами массой до 18 т, длиной до 25 м при укладке или ремонте жд путей.

Путеукладчик УК-25/9-18 имеет следующие технические характеристики:

1. Сила тяги — 100 кН.
2. Мощность дизеля — 121 кВт.
3. Ширина колеи — 1435, 1520 мм.
4. Грузоподъемность агрегата — 18 т, платформы — 40 т.
5. Длина железнодорожного звена — 25 м.
6. Скорость — 80 км/ч (при перевозке), 20 км/ч (самоходная).
7. Размеры: 43330х6820 мм.
8. Масса — 102 т.

Укладочный кран УК-25 25

Путеукладочный кран УК-25/25 имеет высокую грузоподъемность, снабжен телескопической поворотной фермой. Агрегат обладает возможностью телескопического поворота стрелы. Механизм применяется для монтажа звеньев железнодорожного полотна. Он может укладывать звенья длиной 25 м и весом 25 т. Агрегат самоходный. При выполнении работ является основной машиной путеукладочных комплексов.

Путеукладчик имеет большую производительность и грузоподъемность. Он универсален в применении благодаря возможности поворота стрелы в плане. Это облегчает укладку путей на поворотах. В конструкции используются серийные узлы и детали, что обеспечивает прочность и надежность агрегата.

1. Поднимает грузы до 25 т.
2. Скорость, когда агрегат фиксируют к вагонам поезда, — 80 км/ч.
3. Самоходный агрегат развивает скорость до15 км/ч.
4. Радиус возможной кривой — 180 м.
5. Угол разворота стрелы — 3º.
6. Размеры — 44,3х3,4х5,1 м.
7. Вес — 130 т.

Виды кранов в строительстве

Различные виды строительных кранов нашли свое применение на монтажных площадках для переноса тяжелых строительных материалов, панелей, блоков и других конструкций при выполнении работ по возведению зданий.

По конструкции бывают:

• самоходные;
• башенные;
• стационарные;
• специального назначения.

Больше всего востребованы в строительстве самоходные стреловые краны. Они снабжаются прямой стрелой, с 1 гуськом, башенного и телескопического вида. По типу ходового устройства они подразделяются на следующие виды:

• пневмоколесные;
• на гусеницах;
• автомобильные;
• на шасси.

У гусеничных устройств хорошая грузоподъемность.

Гусеничные агрегаты могут передвигаться по плохим дорогам и рыхлым грунтам.

Когда на строительном объекте надо переносить тяжелый груз, применяют гусеничные грузоподъемные краны. Однако они имеют плохую маневренность, также их трудно перемещать с одного объекта на другой. Такие краны могут иметь телескопическую или решетчатую стрелу.

Автокраны имеют большую скорость и хорошую маневренность, их применяют для удаленных работ на стройплощадках. Устройство автокрана заключается в следующем: башенный кран ставят на шасси автомобиля, там фиксируют поворотную и ходовую рамы.

Автокран имеет плохую устойчивость. Поэтому в его конструкции применяют специальные опоры. При работе с использованием опор автокран становится стационарным. Существуют и такие виды автокранов, как внедорожные агрегаты и использующие короткое шасси.

Башенные краны нужны для возведения в строительстве производственных сооружений, жилых многоэтажных домов. Агрегаты поднимают и переносят блоки на большую высоту. Эти машины могут быть стационарными, передвижными и приставными. Часто башенный кран монтируется на рельсовом ходу. Данные конструкции более надежны по сравнению с остальными.

Мобильные устройства позволяют складывать башню и стрелу. Они могут сами ехать к месту назначения. Для строительства многоэтажных задний применяют башенные агрегаты, которые установлены на анкерном основании, или свободностоящие. Анкерные краны крепятся башней к зданию, которое строится. Настенно-консольные устройства имеют специальный механизм самонаращивания башни. Когда строят здания больше 70 м, то используют анкерные конструкции. Башенные механизмы обладают поворотной стрелой, а грузы поднимают при помощи тележек, находящихся на стреле.

В работе может применяться стрела с оголовком или плоская. Устройства с подъемной стрелой поднимают и переносят панели. Аппараты обладают малым вылетом стрелы, что считается их недостатком. Устройства с балочной стрелой переносят грузы с максимальной точностью.

Краны «нулевики» передвигаются по рельсам. Они не имеют башни. Их применяют в строительстве, когда работы нужно выполнять ниже нулевой отметки. Мачтовые агрегаты по сравнению с другими используются реже, в основном при монтаже железобетонных блоков на малой площади, подъеме панелей на большую высоту.

Кабельный кран используется, когда нужно перемещать грузы на большие расстояния при солидной площади строительства. Конструктивно агрегат составляется так: между кранами, выполненными из 2 башен, натягивают канат. По нему передвигают грузы. Грузоподъемность конструкции и длина передвижения блока зависят от вида работ. Козловые агрегаты — это устройства мостового типа. В них мост ставится на опоры. Эти виды применяют для сборки тяжелых блоков и строительства больших монолитных конструкций.

Плавучие краны — это устройства стрелового типа, которые монтируют на самоходном понтоне. К ним предъявляют такие требования: плавучесть, прочность. Их используют при создании гидротехнических сооружений и прокладке коммуникаций под водой. Груз у такого агрегата расположен на внешней подвеске, поэтому ему не нужна грузовая кабина.
