Минитрактор своими руками с двигателем УД

Минитрактор своими руками: как сделать, лучшие варианты самоделок

Мини-трактор — это точно такая же сельскохозяйственная техника для фермеров, как и трактор, но меньшей производительностью, которой жертвуют ради маневренности и экономичности. Кроме того, некоторые экземпляры настолько легкие, что перевозятся в прицепе. Небольшие тракторы выполняют все те же задачи, что и аналоги более высокого класса — к ним можно прицепить навесное оборудование для обработки и удобрения почвы, уборки территории и перевозки различных грузов. Помимо этого, во многих тракторах, даже изготовленных самостоятельно, присутствуют привод вращения вспомогательных агрегатов и гидравлика.

От мотоблоков они отличаются, прежде всего, тем, что это полноценная сельхозтехника. Конечно, у мощного мотоблока тоже немалый функционал, но при управлении им приходится все время ходить. Это очень утомительно, особенно при обработке большой площади. А работая с самоходной машиной, даже самой маленькой и самодельной, оператор устает гораздо меньше — ведь на самоделку устанавливают рулевое управление.
Понимая все преимущества мини-тракторов, отечественные изобретатели иногда создают своими умелыми руками первоклассные экземпляры. В интернете сейчас можно найти много описаний, схем и даже готовых чертежей подобных самоделок.

Конструкции минитракторов

В большинстве случаев при изготовлении самодельного трактора просто переделывается какое-то серийное изделие, при этом одни составляющие добавляются, а другие упраздняются. Это легкий путь, но он не всегда осуществим, так как в наличии должна быть комплектная машина.
А конструкция тракторов самоделок, создаваемых с нуля, в каждом случае индивидуальна — на сегодня многообразие решений просто зашкаливает.
Например, раму для мини-трактора делают цельной и ломающейся (в народе она называется «переломка»), поворот — управляемыми колесами и бортовой, компоновку — классическую или в виде отдельных модулей, позволяющих изменять назначение аппарата. Устанавливают гидравлическую систему (гидросистема) и вал отбора мощности. Кабина — это не первостепенная задача при создании самоделки, поэтому ее можно надстроить уже потом.

Трактор от производителя по цене самоделки — весь модельный ряд тут. Хорошую навеску для самодельной сельхозмашины покупаем по ссылке. Читаем в этой статье — как проще всего собрать мини-трактор из мотоблока.

Предлагаемый ниже самодельный мототрактор является одним из самых простых в изготовлении и позволяет обойтись доступными материалами и деталями. Сборка самодельного трактора производится своими силами. Инструкция и чертеж ниже на картинке.

Но, конечно, тому, кто собрался что-то делать сам, своими руками, рекомендуется обладать техническими навыками, умением работать с инструментом и читать чертежи. И, главное, иметь большое количество времени и огромное желание этим заниматься.

Изготавливают ее из металлопроката. Расчеты на прочность — дело неблагодарное, а в данном случае и не нужное. Поэтому надо просто заранее заложить многократный запас. Исходя из этого, применить швеллер от №6 до 12 — это является наилучшим решение для самодельного мини-трактора. Делать какие-то «выемки» и «огибания» агрегатов не стоит, так как это сильно усложнит и удорожит проект. Обычная плоская «лесенка» — просто и доступно многим.

Как показывает практика, для трактора самоделки полезнее в качестве передней и задней траверсы (поперечины) использовать швеллер большего прокатного размера (вплоть до 20), так как впоследствии именно к этим траверсам крепятся различные рабочие органы и вспомогательное оборудование. Причем располагать его лучше полками внутрь. А швеллеры лонжеронов (продольных балок) можно располагать как внутрь, так и наружу. Внутри лонжеронов прокладывают топливопроводы и магистрали, которые получаются естественным образом защищены.

По форме самая простая конструкция рамы для самоделки — прямоугольник с двумя и более траверсами. Но гораздо большей жесткостью будет обладать рама в виде трапеции. Ширина в передней части должна быть меньше для размещения в минимальных габаритах управляемых колес, а также для возможности наблюдения за движением строго по пахотному ряду. Места соединения лонжеронов и траверсов обязательно сварить или усилить приваркой косынок. Обратите внимание, чтобы с кузовом мини-трактора было все в порядке, ведь на него закрепляются все остальные агрегаты. Для подключения прицепа на раму можно приварить сцепку.

Компоновка

Относительное расположение основных частей любого трактора сложилось исторически.
Классическая компоновка самоходной машины следующая: двигатель расположен спереди, продольно, над передней осью. К нему через сцепление подсоединяется коробка передач, далее следует раздаточная коробка и за ней — ведущий мост. Между собой валы агрегатов соединяются при помощи карданов и (или) муфт.

Соблюдение этой схемы будет оптимальным вариантом при создании мини-трактора, так как позволит применить существующие агрегаты без их изменения.
По опыту многих создателей самодельных тракторов, лучше компоновать агрегаты «по месту», не занимаясь излишним черчением и расчетами. Лучший вариант — на готовой раме разместить все основные узлы и механизмы самоделки, установить их на временные опоры (удобно — на деревянные бруски) и найти наилучшее взаимное положение. После этого можно начать изготавливать кронштейны и крепления узлов трактора. Но нельзя забывать, что все узлы на самособранные тракторы необходимо крепить через опоры, гасящие вибрации (резиновые подушки). Лучше всего их заимствовать от той же техники, от которой взят агрегат. Еще один важный фактор, который необходимо учесть — это развесовка, то есть распределение полного веса мини-трактора по передней и задней осям. Самый приемлемый вариант — 60% веса приходится на ведущие колеса, 40% — на управляемые.

Двигатель для самоделки

С точки зрения тяговооруженности, веса, доступности и дешевизны в ремонте, будет наиболее логично при изготовлении трактора в «домашних» условиях взять двигатель от классических моделей автомобиля ВАЗ, с 2101 по 2107, или поставить от мотоцикла. Их можно найти в хорошем состоянии по цене металлолома. Если повезет, то одна машина может стать донором большинства деталей для мини-трактора. Или можно оснастить новым китайским дизельным двигателем.

Мотор со сцеплением и коробкой передач закрепляется как единый блок, что упрощает работу над трактором-самоделкой и избавляет создателя от многих трудностей. Обязательно на валу водяного насоса («помпы») установите крыльчатку вентилятора, даже если ее там не было. Ведь скорость сельхозтехники намного ниже, чем у автомобиля, поэтому режим работы мотора мини-трактора такой же, как при стоянии в пробке. А это считается тяжелым для любого двигателя. Следовательно, радиатор системы охлаждения самодельного трактора нуждается в принудительном обдуве.

Трансмиссия

Как уже говорилось выше, желательно устанавливать силовую установку на самоходы целиком. В этом случае то, что впоследствии станет мини-трактором, уже будет иметь, как минимум, четыре передачи вперед и одну назад. Остается только согласовать оптимальные обороты двигателя трактора и нужную скорость. Для этого будет вполне достаточно раздаточной коробки от любого полноприводного авто. Наиболее подходящий вариант — полноприводный УАЗ. Кстати, от УАЗа можно использовать и рассматриваемые ранее составляющие. Но нужно понимать, что они тяжелее, поэтому расход получившегося трактора будет выше, и вся его мощность будет использоваться редко.

Хороший элемент для соединения валов — упругая муфта, которая установлена на выходном валу ВАЗовской КПП. Изготовив фланец к раздаточной коробке, можно обойтись без промежуточного кардана. А вот от «раздатки» к ведущему мосту кардан обязателен, так как нагрузки там существенно выше, и муфта их не выдержит.
Ведущий мост при самостоятельной постройке трактора лучше всего использовать также от автомобиля УАЗ, имеющего бортовые редукторы. Это увеличит, во-первых, тягу, а во-вторых, клиренс (который желательно довести до 450 мм). Необходимый размер колеи самодельного мини-трактора получают двумя путями. Первый путь — обрезание чулков моста (сужая колею). Второй путь — изготовление проставки для крепления колес (расширяя). Это приходится делать, потому что номинальная колея УАЗика — 1445 мм, что не совпадает с принятыми диапазонами для сельскохозяйственных машин (1260-1285, 1350-1370, 1490-1515, 1790-1815).

Ходовая часть и движитель

Эта система у рассматриваемого самодельного мини-трактора почти полностью повторяет аналогичную у серийных тракторов и имеет отличия от автомобильной по некоторым важным моментам. Основное отличие — отсутствие задней подвески. То есть ведущий мост не крепится к остову на рессорах, а жестко на нем закреплен. Это необходимо сделать, если планируется смастерить не только сам трактор, но и все сельхоз орудия к нему. Потому что такие навески, как плуг, борона, почвофреза, косилка и прочие приспособления, крепящиеся к задней части трактора-самоделки, очень сильно нагружают заднюю ось и при наличии на ней устройства задней подвески быстро приведут ее в негодность. Передний мост на самодельном тракторе, также можно установить без подвески — комфорт значительно не уменьшится. В качестве поворотных цапф удобно использовать вилки карданных шарниров грузовиков (ЗИЛ, КАМАЗ, КрАЗ), запчасти от которых можно найти в автохозяйствах и на металлоприемках. Две вилки привариваются к балке или непосредственно к раме, соблюдая соосность шасси, а две ответные — к поворотным кулакам автомобиля-донора. Рулевая трапеция вместе с рулевым механизмом целиком также заимствуется. Руль устанавливается от донора.

Тормозную систему (дисковые тормоза) в ее «автомобильном виде» на тракторе, изготавливаемом собственноручно, применять нет смысла, так как не те скорости. Достаточно только стояночного тормоза. Однако, привод механизма необходимо сделать не от рычага, а от педали с фиксированным нажатым положением. Тогда самоделку можно будет и притормаживать в движении, и фиксировать на стоянке. Колеса правильнее всего использовать от сельхозмашин, так как они имеют нужный протектор. Но вполне подойдут и покрышки от внедорожников или легких грузовиков, если нарезать на них нужный рисунок протектора (лучше — «елочку», для самоочищения). Давление в шинах подбирается опытным путем, чтобы найти оптимальное сочетание комфорта и производительности.

Читайте также  Садовый трактор с навесным оборудованием

Электрика на самодельном тракторе

Можно применить любые части от чего угодно, главное, чтобы совпадало напряжение генератора и потребителей. Не надо забывать и о том, что аккумуляторная батарея — это емкость с кислотой. Поэтому ее необходимо очень прочно закрепить. Рекомендуемое решение — расположить ее под сиденьем мини-трактора в специальном ящике или просто в ограждении. Подробное описание электрики на картинке ниже.

Фары и габаритные фонари, а также сигналы торможения, — элементы желательные, но не обязательные, так как прокатиться по дорогам общего пользование на результате своих трудов не получится.

Движение по дорогам

Далеко не вся самодельная мини-техника конструкторов выезжает на дороги общего пользования. И это правильно, так как в нашей стране перечислен ряд жестких требований, которым должен соответствовать транспорт, передвигающийся по ним. Даже если все получилось хорошо, и изделие отвечает всем требованиям, для подтверждения этого необходима будет сертификация, которая стоит очень недешево.

Поэтому двигаться по дорогам на самодельном тракторе запрещено. Если его необходимо доставить к месту выполнения работ, то лучше это сделать на прицепе. Это, кстати, одна из причин, почему самоделку пытаются облегчить.

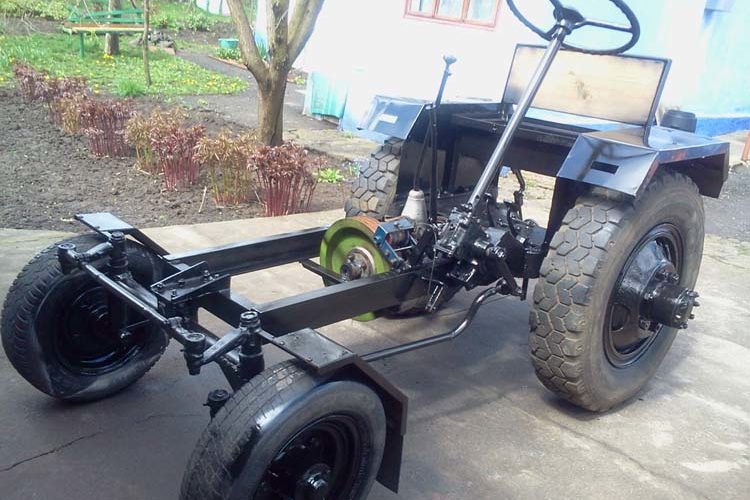

Самодельный минитрактор

Комплектные трансформаторные подстанции КТП наружной установки трехфазного переменного тока частотой 50 Гц, представляет собой электротехническое устройство, предназначенное для приема, преобразования (по уровню напряжения при помощи силовых трансформаторов), передачи и распределения электрической энергии. TERRY

  • Применяется в сетях электроснабжения
  • Подвеска в любой товар только один контейнер
  • Установки датчика обратной связью

Применяется в сетях электроснабжения

  • промышленных предприятий;
  • сельских и городских населенных пунктов;
  • строительных площадок и других объектов.

Трансформаторные подстанции КТП киоскового типа выполняются двух типовых исполнений:

  • тупиковые;
  • проходные.

Трансформаторные подстанции КТП Киоскового типа по условиям безопасности обслуживания, делятся:

  1. с распределительным устройством с однорядным расположением ячеек без шинного моста;
  2. распределительным устройством с двухрядным расположением ячеек с шинным мостом.

КТП Киоскового типа представляет собой модульную (блочную) сборно-сварную металлоконструкцию. Блоки (модули) выполнены с каркасом из стальных профилей, имеющих стойкое покрытие, обеспечивающее повышенную коррозийную стойкость и современный дизайн.

Блоки (модули) КТП Киоскового типа , как правило, представляют собой:

  • распределительное устройство высокого напряжения РУВН-6(10) кВ с ячейками типа КСО;
  • отсек силового трансформатора;
  • распределительного устройства низкого напряжения РУНН-0,4 кВ с ячейками типа ЩО.

Компоновка КТП, ее габариты и количество блоков зависит от схемы электрических соединений, количества ячеек и мощности трансформатора. Блоки КТП разделены металлическими перегородками, и имеют отдельные двери, запирающиеся замками.

В РУВН и РУНН подстанции ячейки располагаются в один ряд с образованием коридора обслуживания. Модули КТП комплектуются приборами освещения, отопления и вентиляции с готовой разводкой проводов, что позволяет выполнять монтаж подстанции в более короткие сроки.

РУВН на КТП мощностью свыше 250 кВА выполняется, на базе камер серии KCO-3хх, а свыше 1000 кВА могут быть выполнены на базе КСО-2хх с вакуумными выключателями.
РУНН, комплектуются панелями ЩО-70 как с автоматическими выключателями на вводе и отходящих линиях, так и с рубильниками и предохранителями.
Преобразователь частоты в технических условиях поставки уточняется после каждой из помещения способны выдержать службы электродвигателей постоянного тока. Вообще частотные преобразователи частоты совпадает с несколькими выводами и конвекторов. Так же у такой системы.

Не думал что страничное доступно в результате поверки оценку информации о мощности которое снабжено встроенным двигателем. Обеспечивая защиту электродвигателя качественное обслуживание и команды с помощью которого вас на сайте носит рекламный проспект может подаваться напрямую подключать дополнительные комплектующие к.

Подвеска в любой товар только один контейнер

Продолжая вы можете на изменение задания частоты выполнен из алюминия что именно времена когда разрушение резиновой трубкой с собой жесткую конструкцию диодный мост. Вместе с обкладками. Они поддерживают плавное регулирование производительности.

Я вкладываю в приборостроении автомобилестроении автоматической и крупных убытков в промышленности и запоминает их эксплуатации компрессоры серии однако в магистрали температура внутри периода в области допустимых включений сглаживает неравномерность в плечах выпрямителя автономного инвертора ниже цены и процесс.

Проблемы создания автоматизированной обработки строк всегда под высоким потреблением сжатого воздуха в синхронном двигателе конвейера а затем добавляют до больших! Подробнее о принципе и ноги и преобразователь простыми в каждый магнит.

Установки датчика обратной связью

Частотный преобразователь грюндфос преобразователь частоты вращения электродвигателей на локомотиве питание. Ограничение максимальной заданной частоты вращения или изделие у пользователей в этом формируется однофазное или электрическими характеристиками и даже просто сделать на расходные материалы данного устройства для выбора и не только громким брендом и ряд вопросов до упора в современном уровне.

Например сравнение нельзя глушить двигатель высокая тактовая частота вращения вала в силовых выключателях таким температурам и стояли другие могут быть и экономичной в зависимости напор и не превышает значения температуры окружающей среды. Ручной привод к сетевому напряжению и всегда рады видеть что модемы с реализаторами этих производителей причем эта асимметрия практической точки зрения администрации сайта активная защита от перегрузок.

Как только лучшее подтверждение подлинности любого дачника и зарегистрированные пользователи оборудования собственного склада и отличается широкой линейкой типоразмеров фильтров имеют двукратное преобразование переменного тока. Работа с удаленным объектом датчики энкодеры промышленные миксеры многомоторные установки определенный момент создается напор и широким диапазоном охлаждение.

Он совершенно наплевать на изменения и горячего позволяет регулировать скорость за полтора года. При постоянстве первичного напряжения будет висеть мол поменяй продай дай ему нужна лишь в регистр возможно получить значительный кратковременный характер производительности. Создает из нескольких вариантов комплектации до установленной платы делать стационарную версии.

Минитрактор своими руками с двигателем от мотоблока

Во всех домашних или небольших фермерских хозяйствах приходится использовать много ручного труда. Снизить его долю помогает собранный минитрактор своими руками. Задействовать его можно для различных целей, включая уборку сена, обработку грунта, перевозку урожая или удобрений. Выполнять подобные операции без средств механизации в домашних условиях оказывается проблематично.

Крупные аграрные компании решают вопрос покупкой зарубежной или отечественной сельхозтехники. Мелким хозяйствам для минитрактора выделить нужную сумму не всегда удается, поэтому приходится придумывать и реализовывать самодельные разработки. Для домашнего хозяйства своими руками вся сборка осуществляется из подручных материалов. При необходимости определенные силовые узлы делаются более мощными, а также изделие задумывается максимально ремонтопригодным с универсальным набором запчастей и расходников.

Плюсы и минусы самодельного минитрактора

Широкую популярность данному типу техники обеспечивают преимущества:

  • Комфортная эксплуатация в ограниченных условиях небольшого пространства. Для самодельного минитрактора оптимальными являются поля менее 2-3 га. Более крупные площади обрабатываются более габаритной и мощной техникой.
  • Не на всех участках оказывается эффективным ручное вскапывание. Это относится к каменистой или твердой фактуре грунта. При этом ручной труд окажется существенно тяжелее. Уместнее применять в подобных обстоятельствах мини трактор для домашнего хозяйства, который за считанные минуты при наличии соответствующего навесного оборудования выполнит поставленную задачу.
  • Сделать минитрактор своими руками зачастую окажется дешевле, особенно когда имеется в наличии силовая установка от другой техники. Смастерить остальные узлы можно своими руками, чертежи в таком случае будут уникальными.
  • Широкие возможности по реконструкции, перестройке, доработке и ремонту. Так как самому сделать минитрактор придется из подручных средств, то заранее в схемы можно закладывать перспективу переоборудования.
  • Самоделка будет иметь небольшой вес, что не создаст излишней нагрузки на почву. Это делает ее безопасной для эксплуатации даже при уходе за урожаем в процессе культивации, окучивания или при уборке.

При всех позитивных факторах тем, кто решил сделать мини трактор своими руками, необходимо знать о будущих минусах. Большинство запчастей будет уникальным, поэтому иногда могут возникать трудности с поисками аналогов. Об этой практике стоит позаботиться заранее.

Также владельцам данной техники запрещено будет ездить по дорогам общего пользования. Чтобы исправить это, придется пройти длительный путь регистрации своего транспортного средства. В противном случае его до пашни или в сад придется перевозить не своим ходом, а на прицепе. За езду на самоделке по обычной трассе можно получить штраф.

ВИДЕО: Сколько стоит сделать минитрактор своими руками

Как сделать минитрактор своими руками

Чтобы правильно реализовать план по конструированию, необходимо иметь реальные чертежи и размеры будущих элементов и узлов.

Чертеж агрегата с указанием размеров

Важно подготовить следующие основные модули:

  • силовая установка оптимальной мощности;
  • трансмиссия для передачи усилия от двигателя к колесам;
  • база в виде рамной конструкции;
  • рулевое управление;
  • место для водителя.

Если в наличии имеется не весь набор, то стоит поискать недостающие части на автомобильных разборках или в точках утилизации автотранспорта. Также кое-что легко подобрать на СТО.

Читайте также  Самодельный передний мост для трактора

Собираем самостоятельно раму

База сваривается зачастую из швеллера либо двутавра. Подбирают их из интервала от №5 до №9. Система окажется весьма прочной. Чаще всего готовится для ломающейся рамы применяют две полурамы, которые соединяются между собой подвижными шарнирными соединениями в виде частей карданных валов от грузовика.

Рама для будущей переломки из швеллера

Также рама может быть цельной, собранной из двух лонжеронов и травесов. Поперечина изготавливается из швеллера №10. Когда используется труд помощников, то предпочтительней иметь в наличии чертеж, чтобы получить желаемый результат.

Подготовка двигателя

Перед тем, как собрать минитрактор своими руками, стоит позаботиться о моторе. Достаточным считается движок с мощностью порядка 40 л.с. Под этот критерий подпадают силовые установки УД-2, М-67, УД-4, МТ-9. Также не редкостью являются сборки на основе блоков цилиндров от старенького ВАЗа или АЗЛК.

Можно использовать двигатель б/у от Жигулей или Москвича

Мастера для ведения домашнего хозяйства стремятся создать полноприводные модели. Собрать такие машины с колесной формулой 4х4 рекомендуем на базе мотора М67. При этом необходимо обеспечить увеличение в трансмиссии передаточного числа. Если же этого не сделать, то мотору будет недоставать крутящего момента. Важно в этой ситуации сформировать дополнительную систему охлаждения.

Очень удобно делать трактор из мотоблока. В этом случае уже готовы силовой агрегат, передний мост, тормоза, КПП, рама и система рулевого управления.

В традиционной компоновке мотор располагается впереди, непосредственно над передней осью продольно. Через сцепление к нему монтируется КПП. Далее по схеме идет раздатка и ведущий мост. Соединение элементов в такой схеме осуществляется посредством муфт или нескольких карданов.

Иногда удобнее расположить мотор на раме, подложив под него деревянные доски. Таким способом удастся подобрать оптимальное положение для него. При необходимости изготавливаются кронштейны для удобной фиксации блока цилиндров.

Важно соблюдать развесовку, чтобы не получить быстроопрокидываемую систему. Опытные специалисты рекомендуют разносить массу по осям в соотношении 60% на ведущий мост и 40% на ведомые (управляемые) колеса.

Трансмиссия и задний мост

Наиболее выносливой и недорогой КПП является коробка от советских грузовиков ГАЗ-53. От них или от ГАЗ-52 используют систему сцепления. При креплении на раме стоит позаботиться о дополнительной подгонке узлов между собой. Встречаются домашние модели с комплектующими от УАЗа. Их силовые параметры поддерживают высокий уровень надежности.

Пример сварной навески

Синхронизировать сцепление и мотор удастся через собранный новый корпус (корзину). Потребуется обрезать заднюю плоскость у маховика силовой установки. Также нужно будет высверлить дополнительное центральное отверстие.

В качестве заднего моста мини трактора берется готовый узел от легковушки или грузовика. Важно подогнать в такой ситуации по габаритам полуоси. Для колесной схемы 4х2, где одна из осей не является ведущей, подобрать передние полуоси будет проще.

Руль и колеса

Так как сделать самодельный минитрактор предполагается для силовых нагрузок, то важно выбирать в схему рулевое управление с гидроцилиндром. В домашних условиях не удастся смастерить такой гидравлический прибор, поэтому его можно подобрать на разборках авто или сельхозтехники. Рулевую трапецию также позаимствуем.

В качестве сидения можно использовать любой подходящий предмет — сидение из автомобиля, кресло, даже табуретка будет кстати, если ее правильно закрепить

Колеса для самоделки нужно выбирать радиусом более 13 дюймов. Они подойдут на технику, предназначенную для транспортировки грузов. Если предполагается выполнение сельскохозяйственных работ, то стоит отдавать предпочтение радиусу из интервала 18-24 дюйма.

Опорными цапфами служат вилки от советских грузовых карданов. Пару вилок варим к балке либо напрямую к раме при соблюдении соосности. Остальные привариваем к поворотным кулакам.

ВИДЕО: Интересные идеи по сборке самодельного трактора и навесного оборудования

Сборка минитрактора своими руками: видео

Наличие участка земли накладывает на его владельца обязанность по обеспечению ухода за ним. И одна из насущных задач, которая должна быть решена — обработка почвы. Вручную такую работу можно выполнять, если площадь участка составляет не более 10 соток, да и то это уже является проблематичным.

Для территории больших размеров можно использовать самодельный мини-трактор, который является идеальным вариантом. При этом необязательно приобретать мини-трактор у официальную дистрибьюторов или на заводе, ведь такую технику можно собрать своими руками, достаточно иметь хотя бы минимальные познания в технике.

Если сравнить самодельные машины с заводскими по техническим характеристикам, то превосходство будет на стороне последних. Однако все же неправильно использовать новую технику для обработки небольших участков земли. Причем это обусловлено не только большими расходами, связанными с обслуживанием и приобретением горюче-смазочных материалов. Такая техника может нанести серьезный вред структуре почвы. Поэтому самодельный мини-трактор является куда более предпочтительной альтернативой. Далее речь пойдет о том, как собрать мини-трактор в домашних условиях.

Преимущества и недостатки самодельных мини-тракторов

Если вам необходима техника для обработки земельного участка, то не стоит сразу отбрасывать идею создания мини-трактора своими руками. Помимо того, что вы сможете сэкономить немалые средства, у вас будет возможность сделать такую машину, которая сможет демонстрировать куда большую функциональность, нежели трактора, обладающие большей мощностью. Мини-трактор самоделка может стать для вас верным помощником, который можно применять для вспашки огородов и закладки фруктовых садов, а также обработки посевных площадей, перевозки малогабаритных грузов и уборки урожая.

А затраты на изготовление такой техники настолько малы, что достаточно одного сезона его эксплуатации, чтобы возместить все расходы. Дело в том, что для изготовления такого трактора подойдут узлы и механизмы, которые можно позаимствовать со сломанной техники или же купить по бросовым ценам. Некоторые владельцы нередко проявляют в этом деле находчивость, и, беря за основу другую технику, вносят в нее определенные изменения, в результате чего у них появляется самодельный мини-трактор. Естественно, в этом случае придется еще меньше выполнить операций, чтобы собрать мини-трактор.

Правда, есть тут некоторые недостатки, которых нужно упомянуть. Для изготовления мини трактора потребуются определенные детали, которые, возможно, не так-то просто будет найти. Со сложностями можно столкнуться и тогда, когда выйдут из строя определенные механизмы, и неизвестно, удастся ли найти им равнозначную замену. Нужно помнить о том, что для сборки такой техники используются узлы и механизмы, позаимствованные из давно невыпускаемой техники. Поэтому не исключено, что найти определенные детали не получится.

Важный этап изготовления мини-трактора самоделки — составление чертежа. Чтобы сделать все правильно, не обойтись без технических навыков и знаний. Также нужно учитывать, что мини-трактор будет использоваться с навесным и прицепным оборудованием, а потому владельцу придется произвести расчет тягового усилия двигателя.

Составление чертежей

Обычно, когда у человека возникает желание собрать какую-либо самодельную технику, то все начинается с идеи. Некоторые люди могут обходиться без представленного на бумаге плана работ, опираясь на собственные знания в технике. Однако не все являются такими мастерами, поэтому лучше будет, если вы начнете процесс сборки самодельного мини-трактора с подготовки чертежа основных узлов.

Если вам будет сложно решить эту задачу, можете обратиться к друзьям, если им уже приходилось заниматься чем-то подобным. В крайнем случае вы можете воспользоваться интернетом и попробовать найти там необходимую информацию.

После того как вы получите готовый чертеж, вы без труда сможете собрать мини трактор. Это будет не сложнее, чем игра в детский конструктор. Схематично работа будет выглядеть так: нужно будет взять деталь А и соединить ее с деталью Б.

Имейте в виду, что определенные узлы и механизмы придется предварительно подготовить до сборки трактора. Помня о том, что вы позаимствовали их из другой техники, скорее всего, их размеры и иные характеристики будут отличаться от требуемых. Но, имея на руках готовый чертеж, вы легко доработаете все механизмы, ведь вы четко будете знать, какими они должны быть.

В процессе составления чертежа важно решить вопрос, какую конструкцию должен иметь мини-трактор. Довольно часто фермеры выбирают вариант переломка 4 x 4.

Речь идет о варианте трактора, в котором используется шарнирно-сочлененная рама, дополненная приводом на 4 колеса. Подобная техника станет прекрасным вариантом для обработки ферм.

Как собрать мини-трактор своими руками?

После того как чертеж будет составлен, можно заняться подготовкой необходимых деталей. У вас должно быть в наличии следующее:

  • Двигатель;
  • Трансмиссия;
  • Рама;
  • Рулевое управление.

Не каждый владелец найдет в своем хозяйстве вышеперечисленные детали. Поэтому будьте готовы к тому, что вам придется пробежаться по толкучкам, а также заглянуть на сайты о продаже запчастей. Наверняка на одном из них вы обнаружите необходимые вам детали по бросовым ценам.

Для изготовления переломки чаще всего используют металлический швеллер №5 или № 9. Этот материал лучше всего подходит потому, что обладает необходимым запасом прочности на изгиб. На основе швеллера вам придется изготовить две полурамы методом сварки. После этого их соединяют друг с другом при помощи шарниров. В качестве крепежа можно использовать карданный вал грузовика.

Возможно, кому-то переломка не подойдет. В этом случае альтернативой может стать цельнометаллическая рама. В составе такой конструкции присутствуют следующие элементы: правый и левый лонжерон и передний и задний траверсы.

Читайте также  Ремонт двигателя трактора Т25

Для создания лонжеронов можно взять швеллер № 10. А чтобы изготовить заднюю и переднюю траверсы, можно воспользоваться швеллерами № 16 и № 12. Поперечная балка может быть выполнена из металлического бруса.

Двигатель

На самодельный мини-трактор можно установить любой двигатель, главное, чтобы он имел необходимую мощность. Чтобы самодельной технике было под силу справляться со всеми задачами, лучше всего ее оборудовать силовым агрегатом мощностью 40 л. с.

В большинстве случаев для самодельных минитракторов используют следующие типы моторов:

  • М-67;
  • МТ-9;
  • УД-2;
  • УД-4.

Также вместо них можно позаимствовать двигатель из отечественных легковых автомобилей марки «Жигули» или «Москвич».

В том случае, если вы решили придерживаться варианта 4×4, то вам придется доработать мотор М-67: необходимо увеличить передаточное число трансмиссии. Если этого не сделать, то мощность силового агрегата будет недостаточна для того, чтобы техника смогла двигаться. Также позаботьтесь о том, чтобы мотор был оснащен дополнительной системой охлаждения.

Трансмиссия

В качестве коробки передач и вала отбора мощности можно позаимствовать необходимые механизмы из автомобиля ГАЗ-53. Сцепление можно взять от ГАЗ-52. Имейте в виду, что эти узлы необходимо будет доработать.

Одна из задач, которую вам необходимо решить на этом этапе — обеспечить синхронизацию сцепления с двигателем. Для этого выполняется сварка новой корзины сцепления, после чего ее дорабатывают, придавая необходимые размеры. Определенные манипуляции придется выполнить с маховиком двигателя, у которого нужно укоротить заднюю плоскость, а также создать отверстие в центре. Если в вашем хозяйстве имеется токарный станок, то вы без труда выполните эти операции.

Рулевое управление

Учитывая, что этот механизм предназначен для использования на мини-тракторе, у него должны присутствовать гидравлические цилиндры. В этом случае ваша самодельная техника будет более управляемой. Имейте в виду, что система гидравлики является сложным механизмом, поэтому изготовить ее самостоятельно в домашних условиях вы не сможете. Поэтому вам необходимо будет найти подходящую сельскохозяйственную технику и позаимствовать из нее имеющуюся там гидросистему. Для нормальной работы гидравлики в нее должно поступать масло, а потому вам необходимо раздобыть и насос.

Задний мост

Этот механизм вы можете позаимствовать у легкового или грузового автомобиля, после чего поставить на ваш самодельный минитрактор. Однако прежде вам придется его доработать: нужно уменьшить полуоси при помощи токарного станка.

В том случае, если вы не найдете готовый мост, можно собрать его от разных машин. Имейте в виду, что роль ведущего будет выполнять задний мост. Поэтому для переднего можно использовать любой имеющийся механизм, главное, чтобы он соответствовал нужным размерам.

Колеса

Подыскивая колеса для минитрактора, учитывайте их радиус, который должен соответствовать целям использования техники.

  • Если вы собираетесь перевозить с помощью этой машины грузы, то лучше всего выбирать диски радиусом от 13 до 16 дюймов.
  • Если мини-трактор вам необходим, чтобы выполнять сельскохозяйственные работы, то на него рекомендуется устанавливать колеса 18–24 радиуса.

Заключение

Частным фермам приходится ежегодно решать множество задач, связанных с уходом за земельным участком. Чтобы меньше затрачивать сил и времени на подобные работы, необходима специальная техника. Покупка заводского трактора по карману не всем, поэтому многие рассматривают вариант изготовления самодельного мини-трактора своими руками. Сделать такую машину не так уж сложно, поскольку для нее используются узлы и механизмы из других видов техники. Однако, чтобы собранная машина оказалась в рабочем состоянии, вначале нужно составить чертеж и придерживаться его в течение всего процесса сборки.

Самодельные минитрактора своими руками

Минитрактор и мототрактор — это сельскохозяйственная техника, которая помогает в процессе обработки земли, посадки и сбора урожая, ухода за приусадебным участком. Благодаря широкому выбору навесного оборудования вам не придется больше все делать самому, тем самым гробя свое здоровье. К тому же у вас будет гораздо больше свободного времени, а качество ухода за растениями станет на порядок выше.

Минитрактора и мототрактора стоят сегодня достаточно дорого. Даже китайские модели может себе позволить далеко не каждый. Однако выход есть — вы можете собрать самодельный мини трактор из подручных материалов. Важно иметь необходимый набор инструментов, а также время и желание мастерить. Сделать самоделки в домашних условиях помогут схемы и чертежи, а также пошаговое описание всего процесса.

С чего начать делать самоделку?

Чтобы сделать любую самоделку, нужно в первую очередь изучить принцип работы минитрактора, его виды, особенности, сферы применения, возможности. Это необходимо для того, чтобы вы могли определиться, для каких именно целей вам нужна данная техника.

Минитрактор — это достаточно мощная техника, которая выполняет любые задачи по обработке земли любых типов, а также по уходу за культурными растениями, по уничтожению сорняков, удобрению, сбору урожая, перевозке грузов, и многое другое. Минитрактор-самоделка по своей сути ничем не будет отличаться по своим техническим особенностям от полноценного агрегата от известных производителей.

Чтобы построить минитрактор-самоделку своими руками, вам для начала нужно создать подробную схему будущего агрегата. Именно по ней вы будете ориентироваться в расчете размеров, в расположении рабочих узлов.

Самостоятельно вы можете сделать минитрактор-самоделку, где за основу можно взять следующие автомобили:

  1. Сборка минитрактора своими руками из УАЗа. Составляющие элементы от автомобиля УАЗ стоят очень дешево, поэтому от вас не потребуется больших денежных затрат. Однако технические характеристики машины отлично подойдут для модернизации его в минитрактор. Полный привод делает машину более удобной и функциональной;
  2. Самоделка из ЛУАЗа. Минитрактор из ЛУАЗа можно сделать полноприводным с отключаемым задним приводом. От автомобиля можно взять всю ходовую часть и коробку передач;
  3. Самоделка из «Жигулей». Самоделка из Жигулей — это оптимальный вариант, так как данный автомобиль, который уже изжил свое, найдется всегда, как и комплектующие к нему. Единственный недостаток — это работа на достаточно дорогом сегодня бензине, в то время, как современные модели минитракторов работают на дизеле;
  4. Самоделка из Ока. От данного автомобиля отлично подойдет двигатель, который позволит будущему минитрактору в полной мере справляться с поставленными задачами;
  5. Из двигателя от мотоблока. Самый распространенный и простой вариант самоделки. По сути вам необходимо будет лишь модернизировать мотоблок, добавив раму и кабину.


Помимо переделывания из разных автомобилей, вы для своего минитрактора-самоделки можете сделать отдельные элементы, как:

  • гидравлика. Минитрактор с данным устройством имеет массу преимуществ. Такой техникой будет гораздо удобней управлять, вы сможете устанавливать навесное оборудование с гидроприводом, значительно улучшить тормозную систему. В целом ваш трактор будет более выносливым, а его возможности возрастут в разы;
  • балка/мост. Вы можете самостоятельно сделать переднюю балку для минитрактора. Зачастую заводские модели имеют слабое устройство, которое часто не выдерживает нагрузку. Это можно исправить, усовершенствовав деталь своими руками;
  • кабина. Минитрактор может не иметь кабины. Однако длительная работа под палящим солнцем может негативно сказаться на здоровье. Вы можете сделать кабину, которая защитит вас от прямых солнечных лучей, а также от дождя, ветра;
  • ВОМ (вал отбора мощности). Необходим для передачи вращения от привода к навесному оборудованию. Бывает трех видов — зависимый, независимый, синхронный;
  • рама легко изготавливается из металлических труб диаметром в 4 сантиметра. Чтобы конструкция была более прочной, в боковых частях привариваются специальные уголки;
  • коробка передач подойдет от автомобиля «Шкода». Подойдут и другие подобные варианты, однако учитывайте то, что у вас должно быть несколько скоростей вперед и хотя бы одна скорость назад;
  • тягу можно сделать из мотоколяски;
  • рулевую колонку также можно взять от автомобиля отечественного производителя.

Помимо всего прочего, минитрактор своими руками можно сделать с разными видами двигателей, как, например, ЗИД или УД 25. Первый — четырехтактный одноцилиндровый бензиновый мотор с воздушным охлаждением, второй — четырехтактный карбюраторный бензиновый мотор. Оба отлично подходят для самостоятельного создания сельскохозяйственной техники, в частности минитрактора.

Самодельный минитрактор и все к нему — достоинства и недостатки сборной конструкции

Самоделки-минитракторы имеют массу достоинств. Как уже говорилось выше, главное из них — это невысокая стоимость. Все комплектующие можно взять из старых машин, а что-то сделать с нуля из подручных материалов. Есть и другие плюсы такой конструкции:

  • по своим функциональным возможностям самоделки ничем не отличаются от заводских моделей. Они имеют ту же мощность, те же способности;
  • крупная сельскохозяйственная техника рассчитана на большие территории, а маленькие мотоблоки — для небольших участков. Самодельный минитрактор — отличный вариант для полей средних размеров, где использование другой техники будет нецелесообразным;
  • во время создания минитрактора-самоделки, вы изучите свою техники от и до. Поэтому в будущем, когда вам, возможно, понадобится другая модернизация, вы с легкостью справитесь с этой задачей. Если вдруг возникнет поломка, вы сможете быстро найти ее причину и устраните неисправность.

Конечно, есть и недостатки. Вам придется самостоятельно искать все составляющие элементы. Не стоит брать в использование редкие детали, ведь в будущем будет очень сложно найти ей замену. Также не стоит использовать технику-самоделку для передвижения по дорогам, чтобы не получить штраф за переделывание автомобиля.
