Гидравлический дровокол от трактора

Комплект дровокола для “ВОМ” трактора.

Дровокол на ВОМ трактора “комплект дровокола для сборки своими руками”.

Дровокол на ВОМ трактора “комплект дровокола для сборки своими руками”.

Дровокол трактор

Специальное решение для заготовки дров, которое даст уверенную колку карагача, дуба и вяза и крепких пород древесины.
Необходима поверхность для раскола поленьев, смонтировать комплект дровокола и через кардан запустить в работу.
Проверено видео-отзывами благодарных покупателей.

Дровокол на трактор состав:

• Конусдровокол Ø 75 мм с двухзаходной упорной резьбой легко цепляет, легко вкручивается, колет твердейшие сорта древесины.
• Винты для крепления конуса к валу в комплекте.
• Конус дровокол выполнен из высокопрочной стали.
• Кончик дровокола ТВЧ закален.

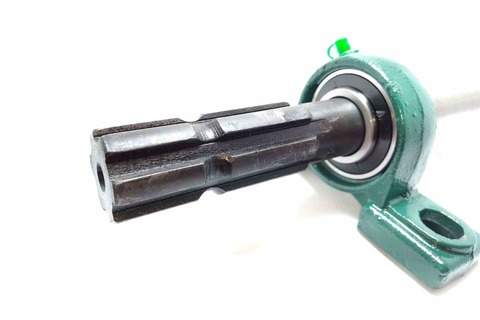

• Вал со шлицами 6*35 или 8*38.
• Два самоцентрирующихся подшипниковых узла UCP 206 или UCP 207 с пресс масленками для смазки на лапах.
• Вес комплекта от 10 кг.

При необходимости комплектуется конусом дровоколом Ø 100 mm

При заказе дровокола на трактор

Уточняйте размер шлицевой части вашего ВОМ трактора.

Изготавливаем два варианта вала:

1. Вал L-300mm , шлицы на валу 6*35
2. Вал L-300mm , шлицы на валу 8*38

Замерьте диаметр вала отбора мощности трактора или смотрите таблицу ниже

Будем рады помочь в подборе нужного товара из линейки

комплектующих для сборки своими руками винтового дровокола.

Консультации по сборке и пуску станка дровокола на трактор.

Полезный совет:

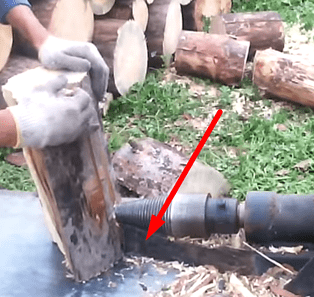

Для снижения нагрузки на вал и исключения проворота поленьев на конусе, рекомендуем установить под конус дровокола клин.

Оплата на сайте или при получении после осмотра товара на соответствие.
При оплате на сайте скидка 8%

Доставим в каждый уголок нашей необъятной родины транспортными компаниями: СДЕК, ДПД или Почтой России, Энергия, Деловые линии.

Офисы и пункты выдачи в городах России, Белоруссии, Казахстана, Киргизии.

Определение резьбы конуса дровокола по вращению ВОМ трактора.

Дровокол на трактор: виды и как сделать своими руками

Дровокол навесной на трактор – это конструкция, нашедшая широкое применение в хозяйствах, где регулярно выполняется заготовка большого количеств древесины. Наличие навесного оборудования этого типа позволяет колоть наиболее крупные деревянные колоды, экономя массу времени сил фермера.

Дровоколы, предназначенные для работы в паре с тракторами, делятся между собой по нескольким критериям. Первый из них – это способ закладки поленьев в конструкцию при раскалывании.

По этому фактору навесные приспособления делятся на 3 вида:

• горизонтальные – в таких дровоколах поленья укладываются на предусмотренную в конструкции нишу, после чего передвигаются к колющему элементу или, в случае с некоторыми моделями агрегатов, колющий элемент движется по направлению к древесине;
• вертикальные – в приспособлениях этого типа колющий элемент раскалывает полено, двигаясь к нему сверху. Для работы с такими дровоколами деревянные колоды необходимо фиксировать. При этом фиксатор может быть предусмотрен конструкцией дровокола, или же полено потребуется держать руками;
• смешанные – принцип действия этих дровоколов подбирается в зависимости от типа древесины. Главное достоинство такого оборудования на трактор заключается в его высокой производительности, что позволяет использовать агрегаты этого типа на крупных деревообрабатывающих предприятиях.

Как правило, горизонтальные конструкции обладают меньшей эффективностью по сравнению с их вертикальными и смешанными аналогами. Это объясняет низкий спрос на них и возможность использования только для заготовки небольшого количества древесины.

В зависимости от принципа действия, дровоколы для тракторов делятся на такие виды:

• гидравлические – обладают простой конструкцией и высокими эксплуатационными параметрами. Каждый гидравлический дровокол обладает большим преимуществом – плавным столкновением колющего элемента с бревном;
• винтовые, или конусные – эти приспособления оборудуются гаечно-винтовыми соединениями, в число преимуществ которых входит надежность и высокая мощность. Винтовой дровокол на трактор обладает длительными сроками применения и не требует специального обслуживания.

Такого рода классификация дровоколов для тракторов позволяет подобрать оборудование, которое подойдет для разных объемов древесины и эксплуатационных условий.

Плюсы и минусы гидравлического дровокола на трактор

Дровокол с гидравлическим приводом обладает рядом преимуществ.

К ним относится:

• навесное оборудование этого типа обладает простой конструкцией, что существенно облегчает его самостоятельный ремонт;
• гидравлический дровокол можно устанавливать и использовать на разных тракторах, в том числе, имея в распоряжении самодельный трактор из УАЗа;
• конструкция обладает высокой производительностью, и может применяться для раскалывания наиболее твердых пород древесины.

Несмотря на ряд преимуществ, гидравлический дровокол на трактор также имеет несколько недостатков.

В их числе следует выделить:

• необходимость в регулярной замене масла – в противном случае трущиеся детали агрегата при работе с некачественным смазочным материалом довольно быстро заклинят или полностью выйдут из строя;
• иногда для ремонта самодельного дровокола на трактор довольно сложно найти подходящие детали;
• для исключения высоких нагрузок на ВОМ трактора потребуется регулярно точить колун дровокола.

Несмотря на определенное количество недостатков, именно гидравлический дровокол на трактор считается одним из наиболее популярных агрегатов, как для периодического применения в быту, так и для регулярной эксплуатации в крупных хозяйствах.

Конструкция и принцип гидравлического дровокола

Дровокол гидравлический состоит из следующих элементов:

• прочной металлической станины;
• упора;
• цилиндра;
• насоса;
• клинового лезвия:
• бака для заливания масла;
• двигателя, приводящего агрегат в движение.

Как горизонтальный, так и вертикальный или смешанный дровокол на трактор обладает аналогичной схемой. Единственная разница между ними заключается лишь в том, что в вертикальной конструкции пятка заменяется режущим элементом.

Стандартные дровоколы для тракторов достаточно часто выходят из строя в связи с небольшим диаметром предусмотренного в их конструкции цилиндра. Нередко на цилиндр, диаметром примерно 10 см, создается давление, достигающее давления в 10 тонн. Несмотря на это двигатель дровокола продолжает функционировать, даже несмотря на отсутствие какого-либо эффекта от работы. В отличие от стандартных агрегатов, гидравлические дровоколы сконструированы таким образом, что при их работе происходит постепенное нарастание силы. В случае нехватки силы происходит остановка вращения цилиндра, что предотвратит поломку агрегата даже при продолжающейся работе масляного насоса.

Дровокол на трактор своими руками – как сделать надежный агрегат?

Самодельный дровокол на трактор обладает максимально простой конструкцией. Он состоит из расположенной вертикальной рамы, помещенной на отдельную платформу, а также обыкновенного автомобильного домкрата, расположенного снизу. Верхняя часть рамы должна обладать разъемной конструкцией, что позволит раскалывать поленья разного диаметра.

Перед сборкой дровокола на трактор потребуется изучить детальные чертежи его конструкции. В них должны быть указаны размеры всех используемых деталей и алгоритм их монтажа в агрегат.

После изучения схемы можно приступать к непосредственному изготовлению конструкции.

Алгоритм действий должен выглядеть следующим образом:

1. Вначале необходимо грамотно продумать и собрать раму оборудования. Лучше всего сразу устанавливать элементы конструкции на шасси или колеса, чтобы в дальнейшем оборудование было проще перемещать по участку;
2. Далее на раму необходимо установить основную гидравлическую часть;
3. Вместо предусмотренного в конструкции ножа потребуется использовать клин конусной формы;
4. Двигаться от стенки к раскалываемому полену клин будет под воздействием центрального винта – его лучше всего приобрести отдельно. Об изготовлении гидравлического дровокола на трактор наглядно расскажет видео.

Особенности выбора дровокола на трактор

1. Особенности
2. Разновидности систем
3. Как выбрать приспособление правильно?

Заготовка дров ассоциируется по большей части с топорами и бензопилами. Но для этой цели можно применять и другое оборудование. К примеру, навесной дровокол на трактор МТЗ.

Особенности

Гидравлические дровоколы успешно эксплуатируются на тракторах не только этой, но и любой другой марки. Такой вид навесного оборудования существенно удобнее ручных инструментов.

Принцип работы примерно одинаков:

• полено ставят в желоб точно напротив ножа;
• гидравлическая система приводит поршень в движение;
• оказываемое поршнем давление подталкивает вперед бревно либо нож;
• в результате древесина раскалывается на части.

Разновидности систем

Основная классификация проводится по области использования. Одни версии достаточно мощны, поэтому их можно использовать в промышленной заготовке дров. Другие пригодны только для домашнего хозяйства. Есть и деление по методу выставления полена.

Его могут ставить:

• по горизонтали;
• по вертикали;
• обоими способами (в зависимости от желания потребителя).

Гораздо важнее, впрочем, деление по виду применяемого мотора. В бытовых условиях часто используют тракторные дровоколы с бензиновыми либо дизельными двигателями.

Электрические образцы можно встретить относительно редко. Профессионалы и вовсе отдают предпочтение устройствам с комбинированной тягой. По-разному происходит и расщепление бревен: в ряде конструкций вместо ножа, который осуществляет рубку, используется вкручивающийся конус.

Как выбрать приспособление правильно?

Основное внимание следует уделить гидравлическому прессу. Создаваемое таким прессом усилие варьируется от 3000 до 8000 кг. Конечно, чем больше оно, тем более крупные и твердые заготовки удастся расщепить на части. Но очень мощный пресс может приводиться в действие только достаточно серьезным мотором. Полезно учесть и то, какие вспомогательные насадки могут использоваться.

Очень хорошие результаты может принести винтовой дровокол «Уралец». Как заявляет производитель, эта разработка создана с использованием инновационных технологий. Даже при заготовке большого количества дров тратится сравнительно мало усилий.

Реечные колуны, заметим, проще винтовых, но и опаснее их при использовании. Надо еще учитывать массу устройства и тип крепления его.

Что касается уровня давления на заготовку, в бытовых условиях вполне достаточно усилия от 4000 до 6000 кг. Заметно большее давление требуется только на крупных лесозаготовительных предприятиях. Горизонтальный ход колуна предпочтительнее вертикального из-за большей практичности и безопасности. Однако такое устройство занимает явно больше места. Стоит помнить и про ограничение на предельный размер разделяемых бревен, которое соблюдается даже при установке дровокольного станка на МТЗ 80/82.

Можно выбрать навесной дровокол и для мини-трактора. Как показывает практика, такое сочетание куда эффективнее простого колуна. На навеску прикрепляется набор крепежей, поставляющихся в комплекте с дровокольным станком. После их установки останется лишь поставить конусный винт на вал снятия мощности. Этот винт прикрепляют болтами… и установка готова к работе.

Но если все же вернуться к выбору дровокола для полноценного трактора, стоит вновь акцентировать внимание на конусных моделях. Нет никакого смысла приобретать промышленные аппараты для повседневного использования. Они эффективны только там, где надо выполнять много работы.

Чтобы максимально сэкономить, обычно приобретают механические конструкции. В них разделяются поленья, предварительно выставленные на стальном каркасе.

Темп работы в несколько раз выше, чем при рубке топором. Однако в сравнении с другими моделями дровоколов эти системы наименее производительны. Положительными сторонами их использования являются только дешевизна и легкость сборки.

Конусный винтовой аппарат (в среднем более производительный) получил свое название за специфическую конфигурацию главной рабочей части.

Качественные конусные дровоколы имеют такие параметры:

• промежуток от клина до поршня — 50 см;
• расщепляющее усилие — от 5000 до 7000 кг;
• скорость кручения рабочей части — минимум 400 и максимум 600 витков за минуту;
• обязательное ограничение хода (позволяющее повысить производительность и одновременно сократить затраты энергии);
• тщательно продуманная геометрия раскалывающего винта.

Эти характеристики должны быть соблюдены, конечно, и на самостоятельно собранных дровокольных станках. Важно: раскалывающий винт изготовить в домашних условиях нельзя — необходимый режим закалки металла можно воплотить исключительно на металлургических комбинатах.

Так как на тракторах стоят мощные моторы, можно использовать усовершенствованные дровоколы. Они дополняются устройствами механизированной подачи древесины, а иногда — комплексами предварительного пиления.

Так как тракторные дровоколы часто используются на крупных лесозаготовках, стоит присмотреться к моделям с рабочей длиной 100 см. А вот диаметр обрабатываемых заготовок у конусной системы лимитируется только величиной станины. У гидравлических аппаратов он чаще всего составляет 30 см. Важно помнить, что обратный ход поршня не должен превышать 7 или 8 см за секунду. И еще одна рекомендация: при отборе готовой модели нужно обязательно сверяться с отзывами о ней.

О гидравлическом дровоколе для трактора смотрите далее.

Дровоколы на трактор Lancman

Дровокол на трактор – специализированное промышленное оборудование, предназначенное для раскалывания поленьев с минимальными физическими усилиями со стороны человека. Такая специальная техника с механической или автоматической лебедкой будет незаменимой при заготовке дров для бытовых нужд частных домов, дач, саун, коммерческих объектов и промышленности. Особенность таких агрегатов – непосредственное подключение к двигателю трактора. Коробка отбора мощности отводит от мотора до 40% мощности, которая передается на привод дровокола через вал (ВОМ). Дровоколу такого типа не требуется подключение к электросети, он не имеет двигателя внутреннего сгорания.

Словенская компания GOMARK под брендом LANCMAN выпускает мощное дровокольное оборудование с большой производительностью и раскалывающим усилием от 10 до 32 тонн. Для работы техники требуется трактор, мощностью 12,5 — 37 кВт и оборотами 400 об/мин. Станки способны быстро раскалывать чураки длиной до 119 см и диаметром до 120 см, произведенные даже из твердых сортов древесины. Большой опыт производителя, использующего самые новейшие инженерные разработки и высокое качество комплектующих, позволяют выпускать надежную технику для колки дров, качество которой соответствует всем современным стандартам, подтверждено международными сертификатами и официальной гарантией. Все это обеспечивает длительную и стабильную работу оборудования.

Особенности дровоколов на трактор

Профессиональные тракторные дровокольные станки LANCMAN приводятся в действие энергией, отведенной валом отбора мощности от двигателя техники. В гидравлическом цилиндре она преобразуется в усилие сжатого рабочего потока, гидросистема будет воздействовать на заготовку из бревна с необходимым усилием, толкая ее на раскалывающий клин. В результате получаются готовые дрова.

Тракторные дровоколы LANCMAN могут работать в разном положении. Исходя из этого параметра выделяют два варианта:

1. Вертикальные станки. Раскалываемый чурак находится в вертикальном положении. Данный тип оборудования компактными размерами.
2. Горизонтальные станки. Раскалываемый чурак помещается горизонтально на станину дровокольного станка.

В производственных цехах преимущественно устанавливаются модели стационарного типа. Перевозка дровокола тракторного типа на место заготовки дров может быть осуществлена при помощи трактора, оснащенного трехточечной навеской. Также выпускается модель станка с собственной колесной базой, для ручного перемещения в качестве прицепа.

Преимущества тракторных дровоколов «Тайфун»

К достоинствам дровоколов на трактор LANCMAN относят:

• оптимальное конструктивное решение, нетребовательность к обслуживанию и безопасность в использовании;
• оптимальное раскалывающее усилие, рассчитанное для каждой модификации станка;
• компактную, эргономичную конструкцию, удобство подачи чураков в рабочую область;
• особый угол заточки раскалывающего клина и повышенная износостойкость (изготовлен из сверхпрочного сплава): обеспечивают высокую производительность;
• возможность агрегатирования с тракторами различных моделей, в том числе с мини-тракторами;
• способность работать с разными сортами древесины, в том числе с твердыми породами.

Для безупречной службы устройства, рекомендуется своевременно выполнять замену масла в гидравлической системе.

Комплект поставки

В комплектацию каждой модели входят раскалывающие ножи, регулируемые по высоте, выполненные из сверхтвердого сплава и обладающие оптимальным углом заточки, карданная ось для присоединения к трактору. В остальном комплект поставки дровокола на трактор зависит от его модификации.

Перед тем, как приобрести оборудование, более подробно с комплектацией, техническими характеристиками и описанием каждой модели тракторной дровокольной установки LANCMAN можно ознакомиться в каталоге продукции. Доставка осуществляется по Москве и во все регионы России. Чтобы купить дровокол на трактор, получить дополнительную информацию, цены, условия поставки и выбрать модель, отправьте запрос специалистам нашей компании или свяжитесь с нами по телефону.
