Среди большого разнообразия механизмов особое положение занимает двухцилиндровый дизельный двигатель. Прежде, чем подробно останавливаться на этом устройстве, необходимо знать общие принципы работы двигателей такого типа. Каждый из них является поршневым двигателем внутреннего сгорания, для работы которого используется дизельное топливо. Рассмотрим их особенности.

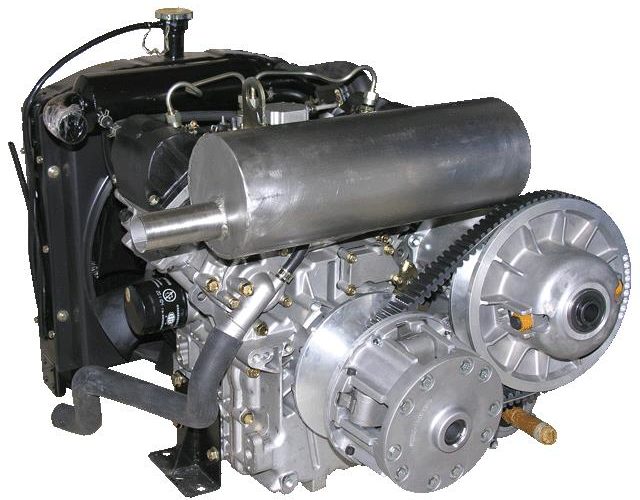

Двигатель двухцилиндровый – устройство и принцип работы

Дизели и двигатели двухцилиндровые карбюраторные различаются между собой способами подачи в цилиндры рабочей смеси и процессом ее воспламенения. Основной принцип работы дизельного двигателя заключается в подаче топлива с помощью форсунок напрямую в цилиндр в момент окончания такта.

В отличие от карбюраторных двигателей, в дизеле очень высокая степень сжатия, из-за чего и подача топлива осуществляется под высоким давлением.

В связи с этими физическими процессами в цилиндре двигателя топливо самовоспламеняется и не требует искусственного поджигания. Таким образом, конструкция дизельного двигателя не предусматривает наличия свечей и вообще всей системы зажигания. Для обеспечения более эффективной работы таких аппаратов используется аккумуляторная топливная система, электронный насос и система очистки, применение которых снижает общий уровень шума, вибрации и уровень выбросов.

Среди всего разнообразия дизелей двухцилиндровый двигатель обладает многими преимуществами. Среди них следует отметить высокую эффективность используемого топлива, компактную и надежную конструкцию, высокий показатель крутящего момента и очень тихую работу. Для уменьшения вибрации допускается использование двойной балансирующей оси, обеспечивающей более спокойную работу дизельного двигателя.

Особенности двухцилиндрового двигателя

Современный двигатель двухцилиндровый соответствует всем стандартам, касающихся вредных выбросов при выпуске отработанных газов. Он очень легко запускается, его преимуществом является низкий расход топлива. Такие двигатели достаточно эффективно используются в некоторых моделях грузовых автомобилей и других транспортных средствах, а также в проектировании, строительстве и прочих областях.

Двухцилиндровые дизели производятся в различном исполнении, представляющем целые линейки таких двигателей, которые появились в результате многолетнего труда конструкторов. Проведенные испытания двухцилиндровых дизельных устройств позволили использовать их в различном наземном и водном транспорте, а также в производственном оборудовании.

Их широкое использование обусловлено высокой экономичностью и малыми объемами. Работа мотора осуществляется в четырехтактном варианте, с применением воздушного охлаждения. Его запуск производится с помощью ручного электростартера. Качественная смазка трущихся узлов и деталей обеспечивается высоким давлением масла.

Двухцилиндровый дизельный двигатель – сферы применения

Кроме описанных выше характеристик, следует упомянуть и о том, что дизельные двухцилиндровые двигатели могут быть вертикальными или рядными, с различными видами охлаждения. Их средняя мощность находится в пределах от 27 до 32 кВт. Поэтому они эксплуатируются в различных областях.

Двухцилиндровый дизель можно встретить в качестве составной части различных устройств, например, сварочных аппаратов и дизель-генераторов, автономных лесопилок и некоторых видов сельскохозяйственной техники. При покупке техники на основе двухцилиндровых дизельных двигателей желательно сразу приобретать к ним все расходные материалы.

Таким образом, благодаря своим преимуществам двухцилиндровые дизели широко используются в самых различных областях. Высокая экономичность позволяет ощутить выгоду приобретения в самые короткие сроки. При этом, по сравнению с аналогичными по устройству двигателями не дизельного типа, они заметно мощнее, что, как правило, и является важным критерием для любого владельца.

1. Наши двухцилиндровые двигатели имеют многочисленные инновационные элементы. Они относятся к высокоскоростным четырехтактным агрегатам с однорядным расположением цилиндров, водяной системой охлаждения, вихревой камерой сгорания или прямым впрыском.

2. Диаметр цилиндра варьируется от 95мм до 105мм, а ход поршня составляет 115мм. Номинальная мощность двигателей составляет 12-20кВт, а скорость вращения достигает 1500—2200 об/мин.

3. Эта серия двигателей отличается низким расходом масла, высокой надежностью, высоким крутящим моментом, а также удобной системой управления и обслуживания. Они подходят для установки в суднах, генераторных установках, стационарных преобразователях энергии, строительной и сельскохозяйственной техники. По требованию клиента можно произвести модификацию двухцилиндрового двигателя.

4. Моноблочная головка цилиндра отличается небольшим размером, технологичностью и взаимозаменяемостью. Запчасти двигателей имеют высокий уровень унификации, идентификации и стандартизации. Детали производятся большими партиями, что сокращает производственные затраты.

5. Благодаря разработанной до мельчайших деталей конструкции двигатели просты в эксплуатации и обслуживании.

Модель HY295D HY2100D HY2105D
Вид Вертикальный, однорядный, с водным охлаждением, четырехтактный, без наддува
Номинальная мощность (кВт) 13.5 15 16
Скорость вращения (об/мин) 1500 1500 1500
Количество цилиндров 2 2 2
Диаметр цилиндра и ход поршня (мм) 95×115 100×115 105×115
Удельный расход топлива (г/кВт.ч ) ≤258.4 ≤257 ≤248.8
Объем двигателя (л) 1.63 1.81 1.9

Похожие названия
Двигатель с вертикальным валом | Двигатель гребного винта судна | Экономичный дизельный двигатель

Двухцилиндровые двигатели благодаря принудительной системе смазки под давлением, улучшенной системе воздушного охлаждения (а в некоторых моделях и водяной), чугунной гильзе цилиндров существенно увеличивает срок службы двухцилиндровых двигателей по сравнению с одноцилиндровыми.

В каталоге нашей компании представлены бензиновые и дизельные двухцилиндровые двигатели таких известных производителей как HONDA (Япония), KIPOR (Китай), LIFAN (Китай). Одним из больших преимуществ двигателей данных производителей является развитая сеть сервисных центров по всей стране, благодаря чему у Вас не возникнет проблем с поиском и приобретением запчастей для данных двухцилиндровых двигателей.

Компания «ВИНГО-Групп» осуществляет ремонт двухцилиндровых двигателей, а так же поставку запчастей к ним.

Все подробности о цилиндрах двигателей

Сколько бывает цилиндров у двигателей?

Большинству из нас хорошо знакомы четырехцилиндровые автомобильные двигатели. Все дело в том, что во многих автомобилях под капотом стоит классический двигатель с четырьмя цилиндрами. Да, конечно, в автомобилях также можно встретить сегодня и 3-, и 6-цилиндровые моторы. Реже в наши дни можно встретить 8- и 10- или 12-цилиндровые силовые агрегаты. Но известно ли вам, каков предел количества цилиндров для двигателей? Все ли двигатели знаете, начиная от одноцилиндровых, а также знакомы ли с теми транспортными средствами, где они используются? Сегодня мы расскажем вам подробно об этом.

Одноцилиндровые двигатели

Начнем мы с двигателей с одним цилиндром. Подобный тип моторов, как правило, используется в мини-тракторах, которые оснащаются дизельными одноцилиндровыми двигателями. Особенно сегодня популярны китайские мини-тракторы. Но есть небольшие тракторы с одноцилиндровым двигателем и российского производства.

Однако наиболее распространены двигатели с одним цилиндром в мототехнике. Наиболее широко одноцилиндровые моторы используются на маломощных мотоциклах и мопедах.

Двухцилиндровые двигатели

Двухцилиндровые двигатели обычно ставятся на более мощные мотоциклы.

Трехцилиндровые двигатели

Трехцилиндровые двигатели более распространены на автомобилях. Как правило, современные трехцилиндровые моторы оснащаются турбиной. Например, Citroen С4L оснащается 1,2-литровым турбированным трехцилиндровым мотором.

Четырехцилиндровые двигатели

В сегодняшнем обзоре мы не будем рассказывать вам, в каких транспортных средствах применяется этот тип моторов, так как вы и так знаете, что четырехцилиндровые двигатели являются самыми популярными в автопромышленности.

Пятицилиндровые двигатели

Пятицилиндровые двигатели непопулярны в мире. Но это не значит, что их никто не использует. Ранее их применяли компании Volkswagen и Audi.

Также любит пятицилиндровые моторы и компания Volvo. Пример на фото – двигатель Volvo T5.

Шестицилиндровые двигатели

После четырехцилиндровых и трехцилиндровых моторов это еще один тип двигателей, популярных во всем мире. Да, в последнее время в автопромышленности наметилась тенденция по уменьшению количества цилиндров в двигателях за счет установки турбин, но тем не менее шестицилиндровые моторы еще рано списывать на пенсию.

Например, многие автомобильные компании в последние годы стали отказываться от восьмицилиндровых двигателей в пользу шестицилиндровых. Особенно это касается мощных легковых автомобилей. В случае с 6 цилиндрами, конечно, классическим мотором является V-образная шестерка двигателя BMW.

Семицилиндровые двигатели

Вы правы, это авиационный двигатель, установленный на мотоцикле. На самом деле в автомотопромышленности эти семицилиндровые и девятицилиндровые двигатели редки. Чаще всего семицилиндровые моторы можно встретить только в авиатехнике.

Восьмицилиндровые двигатели

8-цилиндровые двигатели также очень распространены в автомире. Даже сегодня, когда большинство автопроизводителей постепенно отказываются от больших моторов. Тем не менее, как и 6-цилиндровые силовые агрегаты, двигатели с 8-ю цилиндрами еще рано списывать со счетов.

Девятицилиндровые двигатели

Если вы увидите 9-цилиндровый двигатель, то, значит, перед вами, скорее всего, самолет, а не машина. Да, встретить на автомобиле такой двигатель практически невозможно. Если, конечно, какой-нибудь любитель-инженер не решил сделать своему автомобилю особый тюнинг.

Десятицилиндровые двигатели

Это более редкие мощные двигатели. Например, 10-цилиндровый мотор стоит на Audi R8.

11-цилиндровые двигатели

Очень редкий тип двигателей. На фото 11-цилиндровый двигатель компании Siemens AG, Германия.

12-цилиндровые двигатели

В отличие от 11-цилиндровых двигателей, 12-цилиндровые моторы более распространены в автопромышленности. К сожалению, из-за постоянного ужесточения экологических норм автопроизводители в последние годы стали прекращать производство таких двигателей.

Читайте также  Оборудование для производства сварной балки

Даже производители премиальных мощных автомобилей стали менять 12-цилиндровые двигатели на восьмицилиндровые, оснащенные турбиной.

14-цилиндровые двигатели

Самый большой в мире поршневой двигатель внутреннего сгорания высотой в три этажа. Мотор имеет 14 цилиндров и 108 920 л. с. Этот двигатель установлен на морском контейнеровозе, спроектированном компанией Wartsila.

Это модель двигателя RTA96-C, с общим объемом 25480 литров.

16-цилиндровые двигатели

Очень редкий в мире двигатель. Особенно мало шансов увидеть его на автомобиле. Тем не менее некоторые компании устанавливают на свои автомобили подобные монстры-двигатели. На фото 16-цилиндровый мотор Bugatti Veyron.

18-цилиндровые двигатели

Да-да, есть и такие моторы. В том числе такой двигатель собирались в свое время установить на все тот же легендарный спорткар Bugatti Veyron. В 1998 году компания Bugatti представила концепт-кар Bugatti, который был оснащен двигателем W18.

20-цилиндровые двигатели

Это 20-цилиндровый промышленный двигатель Detroit Diesel, мощностью 3650 л. с.

24-цилиндровые двигатели

Да-да, в истории автомира было и такое. Вот пример, как 24-цилиндровый мотор установили на грузовик. Этот мотор был оснащен 12 турбинами.

Этот американский 24-цилиндровый вакуумный двигатель создала компания Allison. Мотор получил индекс X-4520. Этот мотор имеет объем 74 литра и мощность 11200 л. с.

28-цилиндровые двигатели

Это макет аэродвигателя Pratt & Whitney 7×4

А это мини-макет модели 28-цилиндрового двигателя, который показывает структуру силового агрегата.

30-цилиндровые двигатели

Это танковый 30-цилиндровый двигатель Chrysler, построенный в 1940 году, мощностью всего 445 л. с. Фактически этот двигатель представляет собой комбинацию из пяти 6-цилиндровых силовых агрегатов.

32-цилиндровые двигатели

На фото двигатель Honda, который создан путем объединения двух двигателей V16.

Аэродвигатель соединил два набора горизонтально противоположных 16-цилиндровых двигателей. Его смело можно называть 32-цилиндровым двигателем H-типа. Этот двигатель появился на свет в 1944 году. После турбонаддува общая мощность мотора может достигать 5900 лошадей.

64-цилиндровые двигатели

Это двигатель Pratt & Whitney, модель 8×8. Мощность гигантского мотора составляет 7000 л. с.

Плюсы и минусы трехцилиндрового алюминиевого дизеля 1.2 TDI с насос-форсунками

Немецкий концерн Volkswagen AG в 1999-м году представил сразу два новых дизеля, одним из которых оказался агрегат на 1,2 литра с тремя цилиндрами и алюминиевым блоком. Второй новинкой того года стал 1,4-литровый TDI, подробно описанный ранее.Для достижения рекордной экономичности, заявленной в размере 3,0 литров на 100 километров, инженерам пришлось применить массу новшеств. Выпуск мотора продолжался до 2005-го года, а использовался он на компактных моделях Audi A2 и VW Lupo.

На YouTube-канале АвтоСтронг — разборка 1,2 TDI 2003-го года, снятого с Volkswagen Lupo. Его мощность составляет 61 л.с., а для снижения расхода топлива, в экономичном режиме работы падает до 45 «лошадей».

Блок цилиндров выполнен из алюминия с вставкой чугунных гильз. ГБЦ также алюминиевая, с креплением к блоку на анкерах. Для единственного распредвала предусмотрено наличие 9 кулачков, из которых треть обеспечивают работу насос-форсунок, а остальные открывают/закрывают клапаны.

Ремень зубчатый с механическим натяжением, причем используемый комплект не совместим с другими двигателями VAG. Снижение вибраций при работе двигателя обеспечивается наличием дополнительного балансирного вала, вращающегося от роликовой цепи, вращаемой шестерней хвостовика коленчатого вала. Балансиры для дизелей 1,2 и 1,4 TDI полностью взаимозаменяемы.

Приобрести двигатель для Фольсваген и двигатель для Ауди можно в каталоге «АвтоСтронг». Просто заходите в каталог контрактных моторов, и выбирайте необходимый вариант.

Надежность агрегата

В целом силовой агрегат можно представить в качестве уменьшенной в размерах версии двигателя 1,9 TDI с четырьмя цилиндрами. От него же он унаследовал и все недостатки, среди которых и невысокая ремонтопригодность, например, в случае снятия ГБЦ существует высокая вероятность повреждения блока цилиндров. Достаточно провести ослабление головки, как ослабевают и крепления крышек коренных опор, создавая риски повреждения постели коленвала. Причем этого не скрывает сам производитель.

Клапанная крышка

Как и многие другие двигатели Volkswagen, под клапанной крышкой располагается мембрана, обеспечивающая фильтрацию воздуха, поступающего для вентилирования картера. При ее засорении маслом эффективность отбора газов существенно снижается.

При повреждении мембраны выхлопы в большом количестве оказываются во впуске, куда попадают вместе с масляными парами. При блокировании мембраны начинается скапливанием газов в картере с повышением давления. Со временем происходит выдавливание уплотнителя клапанной крышки, под которой начинают появляться масляные подтеки. В целом наличие вокруг крышки масляных подтеков указывает на проблемы с состоянием мембраны, проверку которой необходимо организовать в первую очередь.

Прокладку можно приобрести в качестве отдельного элемента, причем оригинальную. Оригинальные мембраны продаются исключительно с крышками, но на рынке можно встретить аналоги неплохого качества, входящие в состав ремонтных комплектов для клапана ВКГ.

Приобрести клапанную крышку для двигателя Volkswagen 1.2 TDI, 1.4 TDI, 1.9 TDI или 2.0 TDI можно в «АвтоСтронг». В каталоге контрактных запчастей всегда присутствуют необходимые детали.

Тандемный насос

Двигатели, обладающие насос-форсунками, предусматривают установку двухсекционных тандемных насосов. Внешняя секция обеспечивает доставку дизельного топлива в топливную рампу, а вакуумный насос спрятан во внутренней секции.

Одной из проблем насоса являются периодические протечки, после чего в салоне наблюдается характерный запах солярки. Не исключен и вариант попадания топлива в вакуумный насос, где происходит его смешение с моторным маслом. В ряде случаев масло проникает во внешнюю секцию, попадая к топливу.

Устранение проблемы осуществляется путем смены прокладок, продаваемых в составе ремонтных комплектов. В него же входят и пружины под лопатки насоса. Необходимость их смены можно определить по проблемному пуску двигателя, связанному с недостаточной скоростью образования необходимого давления (норматив 7 бар) в системе.

Еще одним проблемным местом тандемного насоса выступает штуцер, расположенный во внутренней секции. Он отличается неудачным креплением, что со временем ведет к расшатыванию. В результате вакуумный насос теряет в эффективности, заметить которую можно даже по качеству работы тормозной системы. При появлении подсоса устранить проблему можно при помощи обычной холодной сварки, заделав поврежденный участок.

Турбокомпрессор

Повышение мощности силового агрегата отвечает турбокомпрессор Garrett GT1541V. Его проблемой является недостаточная прочность корпуса, выполненного из чугуна, и часто сталкивающегося с появлением трещин. В результате часть выхлопов оказывается снаружи, и может попадать в салон. Попытки заделать трещины в большинстве случаев оказываются бесполезными, поэтому оптимальным решением становится замена компрессора целиком.

Подшипники и вал турбокомпрессора особых нареканий не вызывают, и при использовании качественных, своевременно заменяемых масел изнашиваются минимально.

Купить турбину для двигателя Volkswagen 1.2 TDI, 1.4 TDI, 1.9 TDI или 2.0 TDI можно в компании «АвтоСтронг», обратившись к нашему каталогу контрактных запчастей.

Управление геометрией турбокомпрессора

Используемый на авто компрессор обладает возможностью изменения геометрии. За управление ей отвечает отдельный электровакуумный клапан N75. Его поломка автоматически переводит работу силового агрегата в аварийный режим, а демонстрируемая ошибка указывает на нарушения в работе наддува. При повторном пуске дизеля работа начинается совершенно нормально, и повторно переходит к аварийному режиму в случае возобновления проблем с клапаном.

Заказать воздушный электровакуумный клапан (клапан N75, клапан N18) для дизельных двигателей Volkswagen различных объемов предлагает компания «АвтоСтронг». В каталоге контрактных запчастей всегда представлено несколько доступных вариантов.

Распредвал

Для двигателей, имеющих в конструкции насосы-форсунки, в целом характерно наличие усиленного износа кулачков распределительного вала. Рассматриваемый 1,2-литровый TDI в этом плане выделяется в лучшую сторону, и проблема возникает у автовладельцев крайне редко. Практически полностью исключить возможность появления проблемы можно за счет использования масел 5W-30 и их своевременной смены после каждых 10 тысяч километров.

Электропроводка форсунок

Одной из неприятных особенностей рассматриваемого силового агрегата выступает риск неожиданного выхода из строя одной из насос-форсунок, в результате чего прекращается работа соответствующего цилиндра. Происходит это в результате истирания оплетки проводов, в результате чего система фиксирует ошибку в электроцепи форсунки. Для устранения неисправности потребуется замена части проводки или поджатие пинов на клемме.

Гнезда насос-форсунок

Для двигателя 1.2 TDI характерны те же проблемы, что и для более объемных силовых агрегатов серии, в частности изнашиваются посадочные гнезда для установки насос-форсунок. Со временем происходит разбалтывание форсунок, после чего они начинают мять более мягкий алюминий посадочных гнезд. Как результат, теряется герметичность, и топливо начинает проникать на ГБЦ, попадая в моторное масло. Вместе с этим в топливную систему может проникать в обратном направлении масло или подсасываться воздух.

Читайте также  Оборудование для запаивания пакетов

Появление в топливной системе воздуха серьезно снижает эффективность пуска двигателя и его последующей работы. Устранить проблему можно за счет установки в гнезда дополнительных стальных втулок. Вот только упомянутая выше проблема со снятием ГБЦ и возникающими при этом рисками никуда не девается.

Причину расшатывания устранить не представляется возможным, так как изначально для крепежа насос-форсунок используется единственная планка, не обеспечивающая должного уровня надежности.

Приобрести головку блока цилиндров (ГБЦ) для моторов Volkswagen можно в компании «АвтоСтронг», перейдя в каталог контрактных запчастей.

Уплотнители форсунок

Наиболее распространенной проблемой форсунок является износ уплотнительных колец между двумя контурами. Их повреждение ведет к проникновению воздуха в топливную систему. Двигатель начнет работать неровно, но при этом стендовая проверка насос-форсунок не даст никаких результатов, так как они фактически являются исправными. Решить проблему можно только за счет смены уплотнителей.

Ресурс форсунок

В целом претензий к надежности форсунок не возникает, при этом их диагностика позволяет проводить весь комплекс без снятия насос-форсунок. В результате специалист по диагностике способен получить точную информацию о степени износа и наличии/отсутствии воздуха в системе.

Ремонт насос-форсунок возможен при выходе из строя распылителя, но при проблеме с состоянием седла или клапана потребуется заменить форсунку.

Приобрести насос-форсунки для двигателя Volkswagen 1.2 TDI, 1.4 TDI, 1.9 TDI или 2.0 TDI можно в компании «АвтоСтронг». Все доступные варианты можно посмотреть в каталоге контрактных запчастей.

Ремень ГРМ

Для дизеля используется стандартный ремень VAG с увеличенной до 30мм шириной. Шкив распредвала предусматривает наличие демпфера, сокращающего вибрационные нагрузки во время работы двигателя.

Шкив обладает составной конструкцией с креплением через ступицу к хвостовику распредвала. При установке ремня имеется возможность опустить шкив, чем существенно упрощается процедура замены и скорость ее выполнения.

Датчик уровня масла

Продолжительность службы датчика невысокая, а при его поломке ЭБУ сигнализирует о недостаточном уровне масла. В большинстве случаев проблемы датчика кроются в разрыве контактов, которые возможно перепаять. Для снятия датчика требуется предварительный нагрев трубки измерителя. В качестве альтернативного варианта возможна замена вышедшего из строя элемента на новый.

Привод балансирного вала

Вращение балансирного вала предусмотрено против часовой стрелки. Используемая при этом цепь одновременно обеспечивает работу насоса. Несмотря на склонность к растяжению, небольшой весь элементов поршневой группы делает данное явление очень редким. В целом двигатели способны отработать до 500 тысяч километров и даже больше без ремонта, но у турбокомпрессора ресурс несколько ниже.

Приобрести двигатель на Volkswagen Lupo, Volkswagen Polo, Volkswagen Golf, Volkswagen Passat, Audi A2 можно в нашем интернет-магазине. Каталог контрактных моторов предлагает большой выбор доступных вариантов.

Увидеть представленные на разборке автомобили Volkswagen, автомобили Audi и оформить заказ на интересующие детали, можно перейдя здесь по ссылке.

Двигатели 2.0 TDI

  • Двигатели
  • Volkswagen
  • 2.0 TDI

4-цилиндровые дизельные двигатели 2.0 TDI появились как замена моторов 1.9 TDI в 2003 году и с тех обрели огромное количество различных по своей конструкции моделей и модификаций. Выделяют три поколения таких силовых агрегатов, относящихся к сериям EA188, EA189, EA288.

Дизельные двигатели 2.0 TDI серии EA188

В 2003 году в рамках серии ЕА188 дебютировал дизельный силовой агрегат объема 2.0 литра, который отличался от своего 1.9-литрового собрата не только большим диаметром цилиндров, но и совершенно другой головкой блока с парой распредвалов, что управляют 16-ю клапанами. Также из-за новой гбц пришлось объединить вакуумный и подкачивающий насосы в один узел. Чуть позже появилась упрощенная версия 2.0-литрового дизеля с 8-клапанной головкой блока.

В остальном двигатели семейства ЕА188 с насос-форсунками от компании Bosch очень похожи: у них рядный чугунный блок, алюминиевая гбц с гидрокомпенсаторами и ременной привод грм. Так как слабых версий здесь не было, все они оснащались турбиной с изменяемой геометрией: на 140-сильные ставились Garrett GT17V или BorgWarner BV39, а на 170-сильные Garrett GTB17V. Самые мощные модификации таких силовых агрегатов имели пьезофорсунки фирмы Siemens.

Точный объем 1968 см³
Система питания насос-форсунки
Мощность двс 136 — 170 л.с.
Крутящий момент 310 — 350 Нм
Блок цилиндров чугунный R4
Головка блока алюминиевая 8v/16v
Диаметр цилиндра 81 мм
Ход поршня 95.5 мм
Степень сжатия 18.0 — 18.5
Особенности двс intercooler
Гидрокомпенсаторы да
Привод ГРМ ремень
Фазорегулятор нет
Турбонаддув VGT
Какое масло лить 4.3 литра 5W-30
Тип топлива дизель
Экологический класс ЕВРО 3/4
Примерный ресурс 300 000 км

Эти агрегаты довольно требовательны к качеству топлива и лить что попало не рекомендуется. Применяются масла с допусками 505.01 для мотора без сажевого фильтра и 507.00 с сажевым.

Всего с 2003 по 2012 год выпустили более 20 различных версий мощностью от 136 до 170 л.с:

AZV (16V / 136 л.с. / 320 Нм)
VW Golf 5, Skoda Octavia 2
BGW (8V / 136 л.с. / 335 Нм)
VW Passat B5
BHW (8V / 136 л.с. / 335 Нм)
VW Passat B5
BKD (16V / 140 л.с. / 320 Нм)
VW Golf 5, Skoda Octavia 2 (1Z)
BKP (16V / 140 л.с. / 320 Нм)
VW Passat B6
BKQ (16V / 170 л.с. / 350 Нм)
Audi A3 8P
BLB (16V / 140 л.с. / 320 Нм)
Audi A4 B7, A6 C6
BMA (8V / 136 л.с. / 320 Нм)
VW Passat B6
BMM (8V / 140 л.с. / 320 Нм)
VW Golf 5, Skoda Octavia 2
BMN (16V / 170 л.с. / 350 Нм)
Audi A3 8P, VW Golf 5
BMP (8V / 140 л.с. / 320 Нм)
VW Passat B6, Skoda Superb 2
BMR (16V / 170 л.с. / 350 Нм)
VW Passat B6
BNA (16V / 136 л.с. / 320 Нм)
Audi A4 B7, A6 C6
BPW (8V / 140 л.с. / 320 Нм)
Audi A4 B7
BSS (8V / 140 л.с. / 320 Нм)
Skoda Superb 1
BRE (16V / 140 л.с. / 320 Нм)
Audi A4 B7, A6 C6
BRD (16V / 170 л.с. / 350 Нм)
Audi A4 B7
BRF (16V / 136 л.с. / 320 Нм)
Audi A4 B7, A6 C6
BRT (8V / 140 л.с. / 310 Нм)
VW Sharan 1 (7M)
BUY (16V / 170 л.с. / 350 Нм)
Audi A3 8P
BVH (8V / 136 л.с. / 310 Нм)
VW Sharan 1 (7M)

16-клапанные версии двс нередко страдают утечками антифриза из-за трещин в головке и особенно это касается дизелей первых лет. Сварка здесь не поможет, ищите новую гбц.

Модификации с балансирами до 2009 года имели дефектный привод масляного насоса: слишком короткий шестигранник часто стачивался к пробегам около 150 — 200 тысяч км. В результате недостатка смазки быстро изнашивались вкладыши и гидрокомпенсаторы.

Самые мощные версии двс оснащали пьезоэлектрическими насос-форсунками Siemens, а они требовательны к качеству топлива, сложны в ремонте и стоят довольно недешево. Обычные насос-форсунки производства Bosch ходят по 200 — 250 тысяч км без проблем.

На большом пробеге такие дизели склонны к масложору и обычно смазку гонит турбина. Однако здесь гораздо опаснее резкое повышение уровня масла из-за забитого сажевика: он мешает проходу выхлопных газов, топливо полностью не сгорает и стекает в поддон.

Кроме типичных для любых дизелей проблем с сажевым фильтром либо клапаном ЕГР, тут также стоит отметить быстрый износ пластиковых шестерен дозирующей заслонки, частые отказы геометрии турбины, довольно скромный ресурс двухмассового маховика.

Ресурс дизелей 2.0 ТДИ составляет свыше 300 тысяч км, однако с большой долей вероятности вам придется столкнуться со множеством типичных проблем, которыми славятся эти моторы.

У нас на вторичке большой выбор моторов этой серии, но найти хороший экземпляр непросто. Цены стартуют с 40 000 рублей, однако приличный агрегат обойдется примерно вдвое дороже.

Состояние: Б У
Комплектация: двигатель в сборе
Рабочий объем: 2.0 литра
Мощность: 140 л.с.

* Двигатели не продаем, цена указана справочно

Рассказ о проблемах дизелей 2.0 TDi первого поколения



Дизельные двигатели 2.0 TDI серии EA189

В 2007 году появились дизели 2.0 ТДИ второго поколения, оснащенные системой Common Rail производства компании Bosch с пьезофорсунками и новым клапаном ЕГР с электроприводом. Еще этот силовой агрегат получил пластиковый впускной коллектор с вихревыми заслонками. От 8-клапанных модификаций отказались и все версии моторов имели головки на 16 клапанов.

Читайте также  Оборудование для гальванического производства

В остальном конструкция осталась прежней: тут тот же рядный чугунный блок на 4 цилиндра, алюминиевая 16-клапанная DOHC ГБЦ с гидрокомпенсаторами, а также ременной привод ГРМ. Первые модификации дизелей оснащали турбиной с изменяемой геометрией BorgWarner BV43.

В 2009 году появились обновленные двс второго поколения с электромагнитными форсунками, другим электронным блоком управления и без вечно заедающих вихревых заслонок во впуске. Их оснащали как турбинами BorgWarner BV40 и BV43, так и Garrett GTC1446VZ или GTC1549MVZ.

Точный объем 1968 см³
Система питания Common Rail
Мощность двс 84 — 180 л.с.
Крутящий момент 200 — 400 Нм
Блок цилиндров чугунный R4
Головка блока алюминиевая 16v
Диаметр цилиндра 81 мм
Ход поршня 95.5 мм
Степень сжатия 16.5
Особенности двс интеркулер
Гидрокомпенсаторы да
Привод ГРМ ременной
Фазорегулятор нет
Турбонаддув VGT
Какое масло лить 4.3 литра 5W-30
Тип топлива дизель
Экологический класс ЕВРО 4/5
Примерный ресурс 350 000 км

Эти дизели, особенно в версиях с пьезофорсунками, очень требовательны к качеству топлива. Масла рекомендуются с допусками 507.00 для моторов с сажевым фильтром и 505.01 без него.

Золотая десятка дизельных двигателей

1. Первый рабочий двигатель Рудольфа Дизеля То, c чего все и началось.

* Тип двигателя и количество цилиндров: двухтактный, один единственный цилиндр
* Объем: 60.0 л
* Диаметр цилиндра и ход поршня: в двух словах «большой и огромный»
* Система впрыска топлива: впрыск смеси сжатого воздуха и арахисового масла
* Подача воздуха: атмосферное
* Количество оборотов: стремится к клинической смерти
* Максимальная мощность: целых 20 л.с.
* Максимальный крутящий момент: Хм. Ваше предположение так же хорошо как наше

Причины указания именно данного двигателя.

2. Внедрение ТНВД

Дизельные двигатели первого периода своего развития могли применяться только для больших стационарных или судовых дизельных моторов и лишь мелкими сериями. Проблема была в дополнительном компрессоре, который в крайне неэкономном режиме продувал топливо в камеру сгорания дизельного двигателя.

В 1921 году фирма Роберт Бош (Bosch) начала разработку системы впрыска дизельного топлива а уже в 1923 г. были испытаны первые образцы топливных насосов высокого давления для дизельного двигателя. В марте 1927 года компанией Роберт Бош было получено разрешение на штучное производство впрыскивающего ТНВД. 30 ноября 1927 года – день рождения ТНВД – именно в этот день компания начала мелкосерийный выпуск топливных насосов высокого давления и дизельных форсунок.

Бош впервые предложил производителям дизельных двигателей системы впрыска, которые позволили строить сравнительно дешевые и экономичные дизельные двигатели для грузовых автомобилей, автобусов, военной и сельскохозяйственной техники, а позднее и высокооборотных двигателей для легковых автомобилей.

Первым заказчиком серийных топливных насосов высокого давления оказался немецкий производитель MAN, оснащавший свои грузовые автомобили дизельными двигателями. Далее все пошло по нарастающей: через полтора года (октябрь 1928 г.) был выпущен тысячный ТНВД. А уже через 6 лет (в марте 1934 г.) стотысячный.

Календарь разработки и внедрения первых ТНВД:

1921 – начало разработок.
1923 – первые образцы ТНВД.
1927 – одобрено серийное производство ТНВД, начало производства.

1928 – выпущена первая тысяча ТНВД.

1934 – изготовлен стотысячный ТНВД.
1936 – инженерам и потребителям представлен первый серийный ТНВД для легковых авто.

К сожалению, найти изображения первых ТНВД не удалось.

3. Detroit Diesel Series 60

* Тип двигателя и количество цилиндров: рядный, четырехтактный шестицилиндровый двигатель
* Объем: 12,7 – 14,0 л
* Диаметр цилиндра и ход поршня: 5,24’ x 6,61’
* Система впрыска топлива: электронно управляемая насос- форсунка (EUI)
* Подача воздуха: турбина
* Количество оборотов: 2 100 об/ мин
* Максимальная мощность: 515 л.с.
* Максимальный крутящий момент: Ваше предположение так же хорошо как наше

* Причина указания именно данного двигателя:

60 серия Детройта была первым энергонасыщенным двигателем, имевшим полностью интегрированное электронное управление топливной системой. До некоторой степени, основные положения, установленные в 1987 году для управления впрыском топлива, действительны и в наше время. Возможность в дальнейшем не только управлять моментом впрыска, но и количеством, а также — на следующих этапах развития EUI – осуществлять предвпрыск и поствпрыск дала очередной толчок для выполнения норм по экологии, уменьшения характерного «тракторного» звука дизельного мотора.

MTU — бывшее дизельного подразделение Mersedes-Benz- еще раз подтвердило очевидное знание предмета проектирования, производства и выпуск дизельных двигателей. Вне зависимости от размера – маленький двигатель или большой — силовые установки от MTU собраны с точностью швейцарских часов.

* Тип двигателя и количество цилиндров: четырехтактный шестнадцатицилиндровый двигатель* Объем: 6,5 л * Диаметр цилиндра и ход поршня: 6,5’ x 7,5’
* Система впрыска топлива: прямой впрыск
* Подача воздуха: турбина
* Количество оборотов: 2 100 об/ мин
* Максимальная мощность: 365 л.с.
* Максимальный крутящий момент: Слишком страшно, чтобы произнести эту цифру в слух

* Причина указания именно данного двигателя:

Европейцы в течение последнего десятилетия стали непревзойденными мастерами в искусстве создания небольших дизельных двигателей с изменяемой геометрией турбонаддува. Можно смело назвать данную разработку шедевром инженерной мысли и технологического совершенства. Хотя 300 кубиков нельзя считать крошечными, они дают лишний крутящий момент в 550 фунтов на фут, из- за изменения геометрии. Наличие данной прибавки в крутящем моменте позволяет солидному внедорожнику массой за 2 тонны разгоняться до 100 км/ час менее, чем за 7 сек.

* Причина указания именно данного двигателя:

2 миллиона владельцев не могут ошибаться. Топливная система с гидравлическими насос- форсунками (HEUI) знакома гораздо большему количеству владельцев легкого коммерческого транспорта в США, нежели в Старом Свете. Применение надежной и экономичной топливной системы с элементами HEUI положило начало гонки по достижению максимальной мощности/ крутящего момента на единицу сжигаемого топлива среди участников Большой тройки и выдвинуло собственников дизельной техники на господствующие (по сравнению с бензиновыми двигателями) позиции.

* Причина указания именно данного двигателя:

У Вас еще есть вопросы? Если приведенное выше фото не заставляет Вас включить зажигание или нажать на кнопку «старт» Вашего автомобиля – то о чем говорить? Этот двигатель используется, чтобы обеспечивать движение и энергопотребление контейнеровозов (например, самого большого, Emma Maersk на 15 тысяч 20 футовых контейнеров) или круизных лайнеров и производит больше электричества, чем некоторые страны третьего мира.

8. Caterpillar C12 Super Truck Racing Engine

  • Тип двигателя и количество цилиндров: четырехтактный рядный шестицилиндровый двигатель
  • Объем: 12,0 л
  • Диаметр цилиндра и ход поршня: 5,12’ x 6,18’
  • Система впрыска топлива: электронно управляемые Насос-форсунки (EUI)
  • Подача воздуха: двойная турбина
  • Количество оборотов: 2 500 об/ мин
  • Максимальная мощность: до 1 400 л.с.

* Причина указания именно данного двигателя:

Этот двигатель — настоящий «хот-род». Это та силовая установка, котороая может придавать движение и крупной буровой установке, и автомобилю, набирающему 160 км/ час за 7.9 секунд. Команда Caterpillar выиграла несколько чемпионатов, применяя этого огнедышащего монстра из-за его мощности и надежности. Устанавливался на большом количестве американской автотехнике: Питербилт, Интернейшионал, и др, морской и ж.д. техники, спецтехнике (например, буровые установки).

Из народного фольклора:
-Слушай, ты был в Берлине?
-Я – нет, но мой дед был…, по работе.
-А кем он у тебя работал?
-Механиком- водителем танка.

Был создан на Харьковском паровозостроительном заводе (ХПЗ) имени Коминтерна в 1939 г. Имел алюминиевые картер и блок цилиндров. В глаза бросается конструкция привода клапанов. Расположение распредвалов: верхнее. Их по два на каждый ряд цилиндров, т.е. 4 клапана на цилиндр. Кулачки распредвала воздействуют непосредственно на клапана через тарелки толкателей. Эта конструкция опережала гражданское двигателестроение в СССР лет на тридцать минимум. Привод распредвалов осуществлялся посредством системы валов и 2-х пар конических шестерен. Там не было ни цепей, ни ремней. Входит в «первую тройку» танковых дизелей. Его «соседями» были 6-цилиндровый двигатель жидкостного охлаждения «Заурер» мощностью 81 кВт (110 л.с.), устанавливавшийся с 1935 г. на польском лёгком танке 7ТР, и 6-цилиндровый дизель воздушного охлаждения «Мицубиси» АС 120 VD мощностью 88 кВт (120 л.с.), устанавливавшийся с 1936 г. на японском лёгком танке серии 2595 «Ха-Го». Но что такое, «какие- то» 120 л.с. по сравнению с пятью сотнями лошадок?! Основная конструкция применялась с модификациями вплоть до 70-х годов ХХ века.

Причина указания именно данного двигателя:

Наиболее массовый, неприхотливый дизельный двигатель средней мощности в СССР и бывших республиках Советского Союза.
