Оборудование для гидропневматической промывки системы отопления

Оборудование для промывки системы отопления

Оборудование для промывки системы отопления служит для продуктивного устранения накипи и прочих отложений, препятствующих эффективному функционированию оборудования. В теплоносителе, который циркулирует по трубам и батареям домов, присутствует разнообразный «коктейль» из всевозможных солей и даже ила, попадающего из водозаборов и пристающего к стенкам источников тепла. Все это мешает нормальному водотоку внутри системы.

Фото 1: Воде непросто пробиваться через ржавые наросты

Эксперты советуют производить промывку труб минимум 1 раз в год. Целесообразнее выполнять эту процедуру перед стартом отопительного сезона.

Игнорирование промывных мероприятий коммунальными службами в любой момент может снизить эффективность комплекса отопления. Поэтому есть смысл обратиться к услугам компаний, которые профессионально решают подобные проблемы. ООО «РемТеплоСервис» готова оперативно выполнить работы на любом объекте.

Типы промывки

Существует, по крайней мере, три варианта промывки, успешно справляющихся с засорениями систем продуктами коррозии, накипи и осадком:

гидропромывка (барботаж);
гидрохимическая очистка;
пневмогидроудар.

Гидропромывка

В трубопровод подается порция сжатого воздуха и воды под высоким давлением посредством оборудования для промывки систем отопления. Под ударной дозой жидкости успешно расслаиваются образовавшиеся внутри отложения.

Фото 2: Гидродинамическая промывка

Для достижения приемлемого результата проводится промывка не всего трубопровода, а на отдельных его участках. Гидродинамическая промывка подразделяется на:

проточную;
метод наполнения.

В первом случае систему заполняют водой (вентиль воздухосборника открывается полностью). По завершении заполнения вентиль закручивается, а в систему подается струя сжатого воздуха. Подобную операцию можно сворачивать, как только из открытого патрубка начнет вытекать совершенно чистая вода. В конце сеанса система освобождается от отработанного водно-воздушного заряда.

Метод наполнения подразумевает заливку воды в участок системы и одновременное закрытие вентиля воздухосборника. Следом через другой клапан подается воздух. До начала прочистки нужно внимательно изучить уровень загрязнений — он и протяженность очищаемого участка обуславливают продолжительность подачи воздуха. По окончании воздушной «атаки» запорная арматура перекрывается. В завершение процедуры проводится спуск в дренаж раствора из воды и осадка. Очищенная от налета система неоднократно промывается обычной водой.

Химическая очистка

Этот метод построен на растворении внутритрубных отложений реактивами. Специалисты считают его самым надежным, поскольку реагенты уничтожают накипь практически полностью, а сопутствующая процедуре промывка водопроводной водой выводит продукты отложений из системы наружу. Более того, входящие в состав химикатов так называемые ингибиторы или пассиваторы предохраняют трубы от коррозии и позволяют продлить срок их службы.

Химический раствор вводится внутрь труб посредством подключения к ней оборудования для промывки систем отопления. Насосом жидкость перекачивается по магистрали. Длительность процесса обусловлена:

типом отопительной системы;
материалом, из которого она изготовлена;
степенью загрязнения;
подбором реагентов.

Единственный минус — необходимость обязательной утилизации использованных моющих растворов.

Фото 3: Все готово для промывки системы отопления

Пневмогидроудар

Прием служит для очистки магистрали протяженностью до 60 метров. На это расстояние распространяется ударная волна, движущаяся по трубам со скоростью 1500 м/с. Благодаря «массированному штурму» отложения легко отслаиваются от внутренней поверхности радиаторов, труб. Метод хорош тем, что его можно проводить без демонтажа отдельных узлов.

Свод правил при промывке отопительных систем

При производстве работ важно учитывать ряд факторов.

Когда теплоноситель — обычная вода, промывку желательно проводить ежегодно. Если же вода фильтруется, то допускается очистка 1 раз в несколько лет.
Каждый контур отопления промывается отдельно, а в высотных домах — поэтажно.
Перед очередной химпромывкой или стартом отопительного сезона необходимо пропустить через систему нейтрализатор для ликвидации действия вводимых реактивов.
Химическая промывка ведется односторонним движением жидкости в трубах. Остальные способы требуют прямого хода и реверса.
За процедурой промывки следует опрессовка.

Отечественное оборудование для промывки.
Отличное качество! Повышенная эффективность!
Экономия энергии, времени и реагентов!

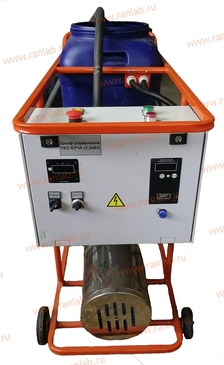

НОВИНКА! Установка для промывки теплообменников и котлов с системой нагрева и поддержания температуры раствора УКО БУЧА 20/20 ТЭН

Установка для промывки с насосом, резервуаром для жидкости, автоматическим устройством нагрева раствора, компрессором, импульсным пневмогенератором предназначена для очистки от накипи, отложений и грязи теплообменных аппаратов, котлов, стояков и радиаторов отопления, систем водоснабжения, технологического оборудования и трубопроводов без их разбора и демонтажа. Проточные части оборудования изготовлены из нержавеющей стали AISI 304 и PPR.

Химостойкое устройство нагрева раствора.

мощность нагревателя 9/18 кВт, индикация давления и температуры, автоматическое поддержание температуры

50°С, двойная защита от перегрева, автоматическое выключение при отключении насоса, полная интеграция в установку

Химостойкое устройство нагрева раствора.

мощность нагревателя 9/18 кВт, индикация давления и температуры, автоматическое поддержание температуры

Модели оборудования для промывки УКО БУЧА

1,8 м3 час / 86,0 м —
7,8 м3 час / 35,2 м

Параметр	БУЧА-Н
Мощность, кВт	0,4
Производительность насоса, м куб/ч	4,5
Напор (высота рабочая), м	15
Реверсирование потока ручное	Быстроразъемными соединениями
Тип защиты	IP 44
Температура раствора, ⁰С	до 80
Объем бака, л	40 – 50
Габариты установки (дшв), мм	550х550х800
Питание, В	220
Устройство нагрева раствора – ТЭН (опция)
Мощность/питание	9 кВт/380в
Стоимость, руб.	по запросу

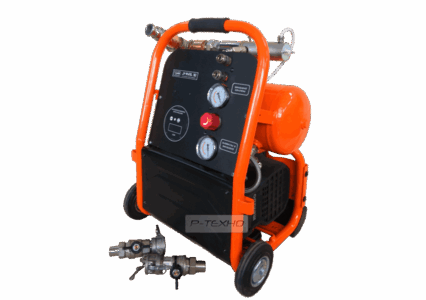

Компрессор для промывки отопления БУЧА-К

Российский компактный компрессор для промывки систем отопления БУЧА-К, изготовленный по патентам РФ, по соотношению цена-возможности-качество превосходит все зарубежные аналоги.
За счет мощного импульса сжатия-разряжения оказывает комплексное воздействие на очищаемый объект: задействованы гидравлический, пневматический, акустический способы, эффект барботирования и гидродинамической кавитации.

Покупайте отечественное оборудование для промывки!

Промывочные установки для систем отопления

Насосы для промывки систем отопления отличаются между собой емкостью бака, производительностью и максимальным давлением.

Чтобы не ошибиться с выбором необходимой модели – обратитесь за консультацией к специалистам “ПроТепло”.

Промывочная установка BWT SK

Установка SK для безреагентной промывки систем. Агрегат, разработанный специально, для произведения очистки труб отопления от ржавчины, взвесей, иных отложений.

Удаление загрязнений осуществляется по методу пневмогидроимульса. Способна пропускать 5 м3/ч водо-воздушной смеси, давление равняется 8 бар.

Идеальный вариант для восстановления пропускной способности трубопровода до его изначальных рабочих характеристик.

Промывочная установка Pump Eliminate 35 FS

PUMP ELIMINATE 35 FS — агрегат для очистки трубных систем зданий от загрязнений. Объем бака равен 30 литрам. Создаваемое давление — 20 метров водяного столба. Расход — 5,4 м3/ч.

Материал исполнения оборудования не приспособлен к применению с кислотосодержащими жидкостями.

Установка отличается компактностью и малым весом — 13 кг.

Материал исполнения оборудования не приспособлен к применению с кислотосодержащими жидкостями.

Установка отличается компактностью и малым весом — 13 кг.

Промывочная установка Pump Eliminate 60 FS

PUMP ELIMINATE 60 FS — мобильное устройство, предназначенное для некислотной прочистки трубных систем зданий.

Благодаря производимой циркуляции с совокупным действием средства для очистки, удается избавиться от ржавчины и взвесей различного рода.

Обладает следующими характеристиками: напор — шестьдесят м.в.с., производительность 3300 л/ч. Является хорошим выбором в арсенале сервисной организации, к тому же по выгодной цене.

PUMP ELIMINATE 60 FS — мобильное устройство, предназначенное для некислотной прочистки трубных систем зданий.

Промывочная установка Pump Eliminate 170 FS

PUMP ELIMINATE 170 FS — эргономичное устройство для прочистки систем отопления зданий от грязи и шлама.

Агрегат располагается на передвижной платформе, оборудован циркуляционным насосом производительностью — 5,4 т/ч, напором — 40 метров водяного столба.

Также оснащен реверсом. Заслуживает особое место в арсенале современной сервисной организации.

PUMP ELIMINATE 170 FS — эргономичное устройство для прочистки систем отопления зданий от грязи и шлама.

Также оснащен реверсом. Заслуживает особое место в арсенале современной сервисной организации.

Промывочная установка Pump Eliminate 190 FS

PUMP ELIMINATE 190 FS — одна из передовых разработок итальянских производителей установок для очистки систем отопления от отложений.

Необходима для восстановления рабочих показателей трубной сети здания. Подойдет для обслуживания строений в 10-15 этажей.

Оснащена баком объемом 40 литров, насосом с производительностью 6 т/ч и напором 53 метра водяного столба.

Промывочная установка Pump Eliminate 300 INDUSTRIAL KIT

PUMP ELIMINATE 300 INDUSTRIAL KIT — промывочный агрегат, предназначенный для очистки систем отопления зданий до 25 этажей.

Удаляет загрязнения, которые возникают в процессе монтажа и эксплуатации трубопровода с радиаторами.

Производительность насоса 10 т/ч, напор 70 метров водяного столба. Объем накопительного бака — 200 литров.

Займет достойное место среди оборудования сервисной или эксплуатирующей организации.

PUMP ELIMINATE 300 INDUSTRIAL KIT — промывочный агрегат, предназначенный для очистки систем отопления зданий до 25 этажей.

Удаляет загрязнения, которые возникают в процессе монтажа и эксплуатации трубопровода с радиаторами.

Производительность насоса 10 т/ч, напор 70 метров водяного столба. Объем накопительного бака — 200 литров.

Займет достойное место среди оборудования сервисной или эксплуатирующей организации.

Описание

Установка для промывки систем отопления удаляет различные примеси, накипи и органические отложения с внутренних поверхностей труб и другого отопительного оборудования для поддержания их рабочих характеристик на высоком уровне.

Компания ПроТепло предлагает агрегаты таких брендов, как Pump Eliminate, Евротандем, BWT, Alfa Laval, Элма, ТеплоСервис. Ознакомиться с моделями этих марок, их описанием и стоимостью можно ниже.

Принцип действия

Промывочная установка подключается к системе отопления.
Жидкость для промывки под давлением, которое нагнетается насосом, поступает внутрь теплообменного оборудования.
Циркулируя в трубах, промывочный реагент удаляет отложения, ржавчину и восстанавливает нормальную работу системы отопления.

Объем бака

Основное отличие устройств между собой – это емкость бака.

Установки с меньшими объемами бака используются для промывки систем отопления в частных и многоквартирных домах с высотой до 5-15 этажей.

Установки с объемом бака 200 л предназначены для промывки в высотных зданиях до 25 этажей.

Как купить

Для заказа промывочной установки необходимо учесть:

назначение обслуживаемой системы отопления;
внутренний объем промываемого контура;
частоту использования промывочного насоса;
наличие дополнительных опций: реверс, подогрев, таймер автоматического пуска и остановки.

Для правильного подбора аппарата свяжитесь с инженерами-консультантами нашей организации. Мы предоставим:

Технология промывки системы отопления

Технология промывки системы отопления гидрохимическая

Гидрохимическая промывка наиболее распространенный вид промывки системы отопления, применяемый в частных домах. Гидрохимическая промывка производится в любое время года и не требует слива системы отопления и включает в себя следующие работы:

Обследование системы отопления: выясняется забитость системы отложениями, химический анализ этих отложений;
Подбор состава химических реагентов промывки и выбор концентрации раствора;
Врезать в действующую систему отопления насосное и емкостное оборудование. Добавить химический очищающий раствор в теплоноситель;
Принудительная циркуляция раствора в системе. Раствор должен циркулировать все расчетное время промывки;
Удаление лишнего активного химического вещества из раствора (нейтрализация). Защита от дальнейшей коррозии внутренних поверхностей системы (пассивизация);
Продувка очищенной системы воздухом и промывка ее водой от очищающего раствора и отложений;
Демонтаж установленного ранее насосов и емкостного оборудования;
В больших отопительных системах (многоквартирные дома) вырез кусков трубопровода для контроля качества промывки;
Опрессовка системы, заранее подготовленной водой.

Примечание: Гидрохимическая промывка осуществляется сначала для всей системы, а потом для каждого радиатора в отдельности.

Технология промывки кинетического тарана

Промывка системы отопления кинетическим ударом производится без снятия радиаторов отопления.

Из системы сливается теплоноситель (вода), которая после окончания подготовительных работ вновь заполняется в систему.
Для кинетического удара применяют специальные устройства подающие воду под высоким давлением. Ударная волна распространяется со скоростью 1500 метров с секунду, что создает внутри трубы кинетический удар, сбивающий все отложения.
Прочистка осуществляется каждого отопительного прибора в отдельности.
Очистку можно проводить как во время отопительного сезона, так и в межсезонье без демонтажа.

Гидропневматическая технология промывки системы отопления

Гидропневматическая промывка системы отопления производится компрессором для нагнетания воздуха вместе с водой. При этом компрессор подключается к системе холодного водоснабжения.
Давление воды в трубопроводе при промывке должно быть не больше рабочего давления, а давление воздуха не должно превышать 0,6 Мегапаскалей (6 кгс/см). Скорость воды промывки должна превышать рабочие скорости теплоносителя не менее полметра в секунду (0,5 м/сек).
Производится гидропневмопромывка до тех пор, пока на выходе промывочная вода не посветлеет. Сразу после промывки система отопления необходимо заполнить теплоносителем (водой). Система отопления пустой быть не должна.

Оборудование для промывки системы отопления

Приведу несколько примеров оборудования, без которого промывка системы отопления не возможна.

Промывочный компрессор (гидропневматическая промывка)

Устройство для прочистки труб под высоким давлением (кинетический удар)

Каждая технология промывки отопления применяется исходя из предварительного анализа степени загрязнений. Наилучший результат очистки системы достигается при комплексном применении нескольких технологий промывки.

Как проводится гидропневматическая промывка системы отопления

Жизнь в частном доме на лоне природы невозможна без качественной и надежной отопительной системы. Но система автономного отопления в частном доме – это сложное инженерное сооружение, которое требуется регулярного технологического обслуживания. В том случае, если к такому оборудованию не проявляется должного внимания – она начинает засоряться. Связано это прежде всего с тем, что технологические жидкости, используемые в трубопроводах отопительных систем несут в себе множество присадок. При постоянном течении воды они осаждаются на стенках труб и внутренних поверхностях различных устройств отопительной системы. Все это замедляет нормальное движение теплоносителя, а отколовшиеся участки наслоений накипи и осадков могут закупоривать систему или вызывать поломки циркулирующих насосов. Для предотвращения аварийных ситуаций над системой отопления проводятся регламентные работы, одной из которых является гидропневматическая промывка.

Процесс гидропневматической промывки системы отопления

Почему регулярное обслуживание просто необходимо?

Помимо возникновения аварийных ситуаций – накопление накипи в трубопроводной отопительной системы также резко снижает ее эффективность. Так, всего лишь миллиметр накипи на внутренней поверхности радиатора отопления снижает его теплоотдачу на 15 процентов. Соответственно, для достижения в доме нормальной температуры, вам придется повышать мощность работы котла, а следовательно увеличивать расходы на топливо. Для того, чтобы не нести лишние затраты вам необходимо проводить очистку системы.

Накапливаемая накипь на внутренних поверхностях системы имеет гораздо более низкую теплопроводность, чем обычные металл, используемый для изготовления труб. Накипь по сути является теплоизолятором – показатель теплопроводности у нее в 40 раз меньше, чем у металла. Даже тонкий слой накипи сводит эффективность работы отопительной системы к минимальным значениям. Более того, накипь вступает в активное взаимодействие с металлом труб, что приводит к повышенной коррозии, и даже к образованию свищей.

До промывки и после

Для того, чтобы повысить качество работы отопительной системы не обязательно ждать аварийных ситуаций. Такие работы необходимо проводить регулярно, обычно не реже одного раза в год.

Диагностика системы отопления

Чтобы выявить необходимость проведения гидропневматической промывки отопительной системы – необходимо провести первоначальную диагностику. Ее можно осуществлять в бытовых условиях, не прибегая к услугам дорогостоящих специалистов. Именно исходя из результатов диагностики необходимо решать вопрос о проведении промывки. Кроме, того, после проведения регламентного обслуживания отопительную систему нежно подвергнуть антикоррозийной обработке – это надежно защитит стенки трубопроводов на следующий эксплуатационный период.

Итак, основными признаками того, что ваша отопительная система нуждается в гидропневматической промывке являются следующие признаки:

Ваш нагревательный котел издает необычные звуки, которые вы не слышали раньше,
Время разогрева системы до рабочего состояния значительно увеличивается.
Одним из основных признаков является неравномерность нагрева элементов отопительной системы. Так, если трубопроводная система на ощупь горячая, а радиаторы значительно холоднее – необходимо срочно проводить промывку.
Косвенным признаком засорения системы отопления является увеличение расхода энергоносителей при достижении той же температуры и при аналогичной погоде на улице.

Как проводится гидропневматическая промывка и какое оборудование необходимо?

Основная суть гидропеневматической промывки отопительной системы – это прочистка трубопроводной системы и радиаторов отопления напором сжатого воздуха. При этом в системе остается теплоноситель, то есть вода. Начало этого процесса резко увеличивает скорость движения жидкости в системе, а сжатый воздух придает воде повышенную турбулентность, то есть неравномерность движения и образование завихрений. От воздействия смеси воздуха и воды накипь и отложения, образовавшиеся на внутренней поверхности системы разрыхляются, увлекаются водно-воздушным потоком и выводятся из труб и радиаторов в точку сброса.

Точкой сброса взрыхленных отложений при данном виде промывки служит патрубок спуска, либо специализированный кран. В случае отсутствия данных элементов в отопительной системе – перед началом прочистки их необходимо врезать.

В том случае, если в отопительной системе с жидким теплоносителем имеется элеватор – перед началом промывки он во избежание повреждений демонтируется.

Воздух в отопительную систему для создания мощного водно-воздушного потока с завихрениями подается от компрессора. Это устройство должно на выходе показывать давление в 0,6 МПа. В целях недопущения попадания воды из системы в компрессорный ресивер – в месте соединения его с трубопроводной системой устанавливается обратный клапан.

Хороший компрессор с мощной и равномерной подачей воздуха подает в трубопроводы водно-воздушную смесь, которая разрыхляет и сбивает отложения накипи внутри труб. Компрессор должен работать в равномерном импульсном режиме, создавая не просто постоянный поток воздуха, а серию воздушно-водяных толчков. Именно так и образуются разрыхляющие накипь завихрения.

Разумным решением будет использование компрессора, который может добавлять в поток воздуха дезинфицирующие и чистящие средства. Кроме того, такое устройство должно быть защищено от самопроизвольного выключения, быть достаточно компактным и, желательно, иметь сигнализацию об уровне расходуемой промывочной жидкости и показываемых параметрах давления.

Способы гидропневматической промывки

Даже если у вас есть необходимое оборудование, вам все-равно нужно учитывать индивидуальные особенности системы отопления. Выбранный способ зависит от многих факторов, в том числе и от таких:

многоквартирный ли это дом или частный сектор;
сколько этажей у дома;
какая жидкость использовалась в качестве теплоносителя;
как давно проводилось обслуживание или прочистка;
из какого материала выполнены трубы;
в каком году монтировалась система.

В зависимости от всех этих факторов специалист должен сделать вывод о необходимости выбора того или иного способа промывки.

Проточный способ промывки

Такой метод очистки трубопроводов отопительной системы от шлаков заключается в следующих этапах:

Систему отопления необходимо полностью заполнить водой, оставив открытым вентиль воздухозаборника.

После заполнения системы вентиль необходимо плотно закрыть

Схема гидропневматической промывки

В систему подается поток сжатого воздуха, одновременно открывается патрубок спуска

До появления из спускного патрубка чистой воды в систему продолжает подаваться водно-воздушная смесь. Обратите внимание, что объем промывочной смесь может быть довольно большим, так что заранее позаботьтесь о месте слива отработанной жидкости.

Промывка с заполнением системы отопления

В этом случае необходимо провести следующие последовательные операции:

Заполнить отопительную систему водой при закрытых вентилях.
Через входной патрубок при закрытом выпускном патрубке в течении 5-1 минут подается сжатый воздух.
После прекращения подачи воздушного потока открывается выходной патрубок и водно-воздушная смесь с сорванной накипью сливается из системы.

Учтите, что объем подаваемой водно-воздушной смеси рассчитывается индивидуально для каждой отопительной системы в зависимости от ее объема. В противном случае, при неграмотном расчете вы можете получить не чистые, а разорванные трубы.

Как проводят опрессовку?

После проведения гидропневматической промывки, да и вообще перед каждым отопительным сезоном в автономной системе отопления нужно проводить проверку герметичности и осуществлять регламентные работы по повышению герметичности соединений трубопроводов. День за днем соединения вашей отопительной системы изнашиваются и для того, чтобы не получить аварии с прорывом в холодное время года сани, то есть герметичность труб необходимо готовить заблаговременно. Эта операция называется опрессовка.

опрессовка радиатора отопления

Отметим, что в крайнем случае опрессовку можно производить и во время отопительного сезонов, обычно такая операция выполняется после аварий на трубопроводах. Кроме того, опрессовка и контроль состояния соединений трубопроводов проводиться и при первом запуске системы после ее монтажа.

Процесс производства опрессовки соединений трубопроводов отопительной системы состоит из следующих этапов:

Медленно наполните систему холодной водой. Учтите, что давление в системе нужно повышать постепенно, не скачками. Уровень давления жидкости в системе контролируется с помощью манометра. При достижении рабочего показателя давления системы она остается под давлением примерно на полчаса. За это время вы можете произвести визуальный контроль состояния трубопроводов и их соединений, убедиться, ч там нет не только течи, но и даже малейшего подтекания воды. Самым простым способом контроля просачивающейся влаги станет размещения под местами соединений кусков туалетной бумаги или салфеток, на которых явно будут видны капли воды ил

Кроме того, состояние системы контролируется и по показаниям манометра. Делается это потому, что трубопроводы могут давать течь и в местах, недоступных визуальному контролю. При отсутствии снижения давления по манометру и визуальных признаком повреждения труб и системы можно приступать к ее эксплуатации. Для дополнительно уверенности давление в систему можно повысить на 10-15 процентов выше расчетного.

Обучающее видео: Гидропневматическая промывка системы отопления жилого многоквартирного дома

Понравилась статья?
Сохраните, чтобы не потерять!

Оборудование для гидропневматической промывки системы отопления

Оборудование для промывки системы отопления
