Инвентарь для мотоблока своими руками

Навесное оборудование для мотоблоков своими руками

Мотоблок незаменим в современном хозяйстве. Оснащаемая различными навесными агрегатами, эта техника может делать буквально всё, начиная окучиванием картофеля и заканчивая уборкой снега или заготовкой дров. В то же время универсальнцми мотоблоки можно назвать с большой натяжкой: как правило, список оборудования, подключаемого даже к самым дорогим моделям, ограничен 2-3 видами навесных узлов. Впрочем, довольствоваться только тем, что предлагает производитель, вовсе не обязательно. Ведь практически любой из мотоблочных агрегатов, которые могут потребоваться для ведения домашнего или садово-огородного хозяйства, можно сделать самостоятельно.

Самодельное навесное оборудование для мотоблоков

Что делать, если мотоблок у вас уже есть, а установить на него заводское навесное оборудование не представляется возможным? Выход один – самостоятельно сконструировать необходимый функциональный узел, не уповая на изобретательность производителя и щедрость игроков рынка.

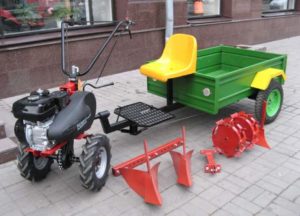

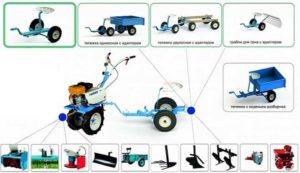

Список навесных агрегатов для мотоблоков весьма разнообразен. В него входят:

  • плуги;
  • бороны;
  • грабли;
  • картофелекопатели, окучиватели и картофелесажалки;
  • косилки;
  • плоскорезы-пропольники;
  • почвофрезы;
  • сеялки; подметальные щётки и снегоуборщики;
  • дровоколы;
  • отвалы;
  • водяные помпы;
  • насосы-опрыскиватели и т.д..

Очевидно, что столь богатый арсенал навесного оборудования не в ходит ни в одну комплектацию. Остаётся только представить, во сколько помимо самого мотоблока обойдётся покупка всех необходимых для ведения хозяйства агрегатов. Не стоит забывать и о том, что на рынке по-настоящему универсальные мотоблоки можно пересчитать по пальцам. То есть оборудование, которое подлходит к какой-либо конкретной модели довольно редко можно подключить к другой. К счастью, производители всё же предусматривают возможность модификации выпускаемой мотоблочной техники, в основном за счёт дополнительного навесного оборудования. К таковому можно отнести:

  • дополнительные полуоси (ступицы);
  • ходоуменьшители;
  • грузы (утяжелители);
  • грунтозацепы;
  • сиденья-адаптеры;
  • транспортировочные тележки и прицепы;
  • сошники (упорные рычаги);
  • сцепки и пр.

Любой из этих узлов можно сделать самостоятельно или взять от других моделей и адаптировать под вашу. Но прежде всего следует удостовериться в их совместимости. Мощность двигателя, габариты и вес, способ подключения, рабочие нагрузки и т.д. – всё это следует учесть ещё на стадии разработки, иначе вы рискуете потратить силы и средства впустую.

Изготовление самодельного адаптера-прицепа

Адаптер позволяет превратить мотоблок в мини-трактор и максимально автоматизировать садово-огородные работы.

Его конструкция включает:

  • металлическую раму;
  • сцепку;
  • поперечную штангу;
  • раскосы;
  • колёсные стойки, ось и колёса;
  • органы управления;
  • сиденье оператора;
  • тележку или прицеп.

Простая рама для адаптера изготавливается из металлической трубы круглого или прямоугольного сечения длиной 1,5-1,7 м. С одного конца к ней приваривается дышло (сцепку) – элемент, с помощью которого конструкция будет крепиться к фаркопу мотоблока, а с другой – поперечная штанга, ширина которой выбирается в соответствии с шириной колёсной базы последнего. К штанге привариваются стойки колёс и раскосы, функция которых заключается в обеспечении жёсткости конструкции и амортизации при передвижении по участку. Что касается колёс, их можно снять с обычной садовой тележки либо автомобильного прицепа.

Как правило, соединение адаптера мотоблока и навесного оборудования выполняется посредством одинарной сцепки. Управление же функциональными агрегатами осуществляется посредством рычага с 2 или 3 коленами – переключая их вы сможете регулировать положение установленного навесного агрегата. Кроме того, можно использовать дополнительный рычаг для контроля прилагаемого усилия. В завершение по центру поперечной штанги нужно приварить металлическую «ногу», на которой будет размещено сиденье оператора.

Чем длиннее дышло адаптера, тем мощнее должен быть мотоблок. При этом мощность двигателя последнего влияет и на выбор колёс, а также сечения трубы, из которой будет изготавливаться рама.

Дисковый окучник для мотоблока

Наиболее удобным в эксплуатации вариантом является дисковый окучник. Для работы с ним нужно прилагать минимум физических усилий, причём с понижением скорости движения возрастает его мощность, что положительно сказывается на эффективности работы. Кроме того, дисковая конструкция окучника отличается универсальностью – с помощью такого инструмента можно выполнять сельскохозяйственные работы как сразу после посадки огородных культур, так и в период их интенсивного роста.

Конструкция дискового окучника включает:

  • диски;
  • Т-образный поводок (раму);
  • стойки;
  • винтовые талперы.

Талперы предназначены для регулировки угла поворота дисков. От последнего зависит глубина погружения последних, а также усилие, необходимое для выполнения работы. Для облегчения труда оператора окучник оснащается подшипниками скольжения, которые обеспечивают надёжность конструкции и удобство в эксплуатации.

Диски изготавливаются из легированной стали толщиной 1,5-2 мм. Их наружные кромки выгибаются, а по центру выполняется отверстие для переходников, с помощью которых они будут крепиться к раме окучника. Если возможность изготовить диски самостоятельно отсутствует, можно позаимствовать их у отслужившей свой срок сеялки или другого подобного оборудования.

Окучник может иметь фиксированную или переменную ширину захвата. Во втором случае вы сможете регулировать расстояние между дисками, переставляя стойки. Элементы навесного агрегата соединяются с помощью болтов или сваркой.

Картофелекопалка к мотоблоку своими руками

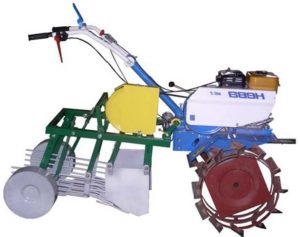

Эта разновидность навесного оборудования значительно облегчает процесс уборки урожая картофеля, а также других клубневых культур.

Основными конструктивными элементами картофелекопалки являются:

  • сварная рама ;
  • лемех ;
  • редакционного узла;
  • барабана-очистителя.

Лемех — подвижная часть картофелекопалки — изготавливается из стальных прутьев и одной или нескольких заострённых стальных пластин. Острые кромки и концы конструктивных элементов лемеха затупляются так, чтобы предотвратить повреждение клубней картофеля.

Для изготовления сварной рамы необходимы металлический уголок размером около 60х40 мм, профилированная труба и отрезок швеллера №8. Размеры, а также вес рамы, который зависит от веса используемых материалов и особенностей принятого конструктивного решения, должны соответствовать габаритам и мощности мотоблока.

Редакционный узел — главный элемент картофелекопалки. Для его изготовления понадобится два металлических цилиндра, которые будут выполнять роль стаканов для соединительных втулок – с помощью такой конструкции обеспечивается взаимодействие ведущего и ведомого валов. Далее из металлической трубы диаметром 25 мм необходимо сделать ступицы, к которым привариваются передаточные звёздочки. Последние с помощью шпонок призматической формы насаживаются на втулки.

Самая сложная часть картофелекопалки — барабан-очиститель. Его конструкция включает пару роликовых цепей по 94 звена каждая, которые одеваются на специальные стержни. Этот элемент, получивший название «беличье колесо», закрепляется на двух фиксированных осях, что обеспечивает его подвижность при вращении. Таким образом усилием вала двигателя лемех картофелекопалки, прикреплённый к подвижному кожуху, будет менять угол наклона, совершая в процессе движения мотоблока копательные движения.

Угол наклона рабочей части и глубина копа регулируются с помощью ползунка. Он изготавливается из фторопласта, а его параметры подбираются в соответствии с характеристиками основного агрегата (мощности двигателя, скорости передвижения и т.д.), а также свойств обрабатываемой почвы.

Самодельный снегоуборщик для мотоблока

Не каждый может позволить себе купить профессиональный снегоуборочный агрегат. Да и стоит ли это делать, если работать он будет всего лишь несколько раз в году? С другой стороны вовсе необязательно заниматься расчисткой территории вручную – вполне приличный снегоуборочный узел к мотоблоку вы можете изготовить и самостоятельно.

Наиболее простым вариантом является снегоуборщик отвального типа. Он состоит из двух основных элементов: адаптера и, собственно, отвала. Первый состоит из пары металлических штанг и трёх кронштейнов. С помощью штанг отвал крепится к раме мотоблока, а кронштейны обеспечивают возможность регулировки его положения по горизонтали и вертикали. Это можно делать вручную, так и с помощью тягового или рычажного механизма. Основу такой системы составляет поворотный узел, который можно позаимствовать у различной самоходной техники или изготовить своими руками, используя в качестве основы узлы передних колёс легкового автомобиля.

Чтобы сделать бульдозерный отвал нужно изготовить металический каркас, который с одной стороны обшивается 1-2 мм листом жести Высота и ширина снегоуборщика выбираются в соответствии с параметрами основного узла — мотоблока, а также особенностями обслуживаемого участка. Если дорожки на вашем дворе имеют ширину не более 70-80 см, идеальным вариантом будет 50-см отвал, с которым вы сможете легко маневрировать в процессе уборки снега. На нижнюю кромку отвала, расположенную под углом по отношению к основной оси каркаса, с помощью болтовых или заклёпочных соединений устанавливается нож. Чем больше наклон ножа, тем легче отвал срезает затвердевшие слои снега. Малый угол напротив позволяет передвигать снежную массу без существенного увеличения мощности двигателя.

Для повышения конструктивной жесткости отвал можно обшить по периметру металлическим уголком, а каркас снабдить дополнительными рёбрами. Однако всё это приводит к утяжелению конструкции и, как сделствие, к повышенному расходу горючего и моторесурса основного агрегата.

Универсальное навесное оборудование к мотоблоку своими руками

Некоторые виды функциональных узлов мотоблока имеют схожую конструкцию и принцип работы. Поэтому если вы занимаетесь их изготовлением самостоятельно, подумайте об универсальности. К примеру, картофелекопалку можно модифицировать под картофелесажалку, а снегоуборщик под мини-бульдозер. Несколько изменений в конструкции и один и тот же узел можно будет использовать для решения различных хозяйственных задач – это позволит сэкономить не только деньги и силы, но также и площадь, необходимую для хранения оборудования.

Как сделать навесное оборудование для мотоблока своими руками

Мотоблок является одним из самых полезных и востребованных технических устройств среди используемых на приусадебном участке. Однако это утверждение справедливо только при наличии дополнительного оборудования. Если размеры обрабатываемого земельного участка невелики, то приобретать фирменные агрегаты целесообразно. Именно поэтому вопрос о том, как сделать навесное оборудование для мотоблока своими руками является популярным.

  • Самодельные устройства для мотоблока
    • Адаптер-прицеп своими руками
    • Самодельный дисковый окучник
    • Изготовление картофелекопалки
Читайте также  Светодиодные фары на мотоблок

Самодельные устройства для мотоблока

Перечень дополнительных агрегатов не ограничивается косилкой, плугом или бороной. Этот список достаточно велик, и ни один мотоблок не обладает такой сильной комплектацией. После подсчетов суммы, в которую обойдется приобретение всего необходимого оборудования, многие от этой затеи отказываются. Также следует помнить, что не каждая модель может считаться универсальной.

Говоря проще, приобретая агрегаты для одного мотоблока, гарантировать их работу на другом очень сложно. Однако при наличии желания и определенного багажа знаний, многие дополнительные устройства можно изготовить самостоятельно.

Их чертежи часто встречаются в интернете, но при этом важно убедиться в совместимости. Разрабатывая навесное оборудование с нуля, необходимо ориентироваться на имеющуюся в наличии модель мотоблока.

Адаптер-прицеп своими руками

С помощью этого агрегата мотоблок легко превращается в минитрактор, что позволяет автоматизировать большое количество работ по обработке приусадебного участка. Конструкция адаптера-прицепа состоит из следующих элементов:

  • Металлическая несущая рама.
  • Сцепка.
  • Поперечная штанга.
  • Раскосы.
  • Ходовая часть.
  • Органы управления.
  • Сиденье.

Чтобы сделать несущую раму следует использовать трубу любого сечения, длина которой находится в диапазоне от 1,5 до 1,7 метра. С одной стороны приваривается устройство для крепления к мотоблоку, а с другой — поперечная балка. Ширина второго элемента выбирается в соответствии с размерами колесной базы мотоблока. Затем на штанге крепятся раскосы для увеличения жесткости конструкции и колесные стойки.

Чаще всего дополнительные агрегаты к адаптеру мотоблока крепятся посредством одинарной сцепки. Также необходимо подумать об управлении оборудованием, и оптимальным вариантом в данной ситуации окажется рычаг, переключение которого приведет к изменению положения вспомогательных устройств.

Последним шагом в создании адаптера-прицепа станет установка сиденья, и для этого посередине поперечной балки крепится стойка.

Самодельный дисковый окучник

Оптимальным видом окучника для приусадебного участка является дисковый. При работе с ним не требуется прикладывать больших усилий, а при снижении скорости движения увеличивается мощность. Не стоит забывать, что дисковый окучник — универсальный инструмент, потому что его можно использовать не только после посадки культур, но и в период их роста.

Конструкция этого вида навесного оборудования не отличается высокой сложностью и включает в себя:

  • Раму.
  • Диски.
  • Талперы винтового типа.
  • Стойки.

Благодаря наличию талперов появляется возможность регулировать угол наклона рабочих дисков. Именно этот фактор влияет на глубину их погружения в почву и прикладываемое во время работы усилие.

Диски можно взять от пришедшего в негодность сельскохозяйственного оборудования, например, старой сеялки либо сделать из качественной стали, толщина которой составляет 1,5−2 мм. Наружные кромки выгибаются, а в центре просверливается отверстие для крепления к раме.

Изготовление картофелекопалки

Данный агрегат способен значительно облегчить работу по уборке всех клубневых сельскохозяйственных культур, не только картофеля. Среди основных элементов конструкции агрегата необходимо выделить:

  • Сварную раму.
  • Лемех.
  • Барабан-очиститель.
  • Редакционный узел.

Лемех — подвижный элемент картофелекопалки и может быть сделан из листового железа. Вырезанные пластины следует заострить, но при этом притупить все кромки, чтобы не повредить клубни. Изготовление рамы также не должно вызвать серьезных затруднений. Для решения поставленной задачи потребуются уголок, швеллер № 8 и профильная труба. Размеры рамы подбираются в индивидуальном порядке, а необходимое количество материалов определяется на месте.

Основной элемент всей конструкции агрегата — редакционный узел. Чтобы его изготовить, потребуется два металлических цилиндра, в которые затем устанавливаются соединительные втулки. После этого предстоит сделать ступицы из металлической трубы, диаметр которой равен 25 мм. Они используются для крепления звездочек, предварительно закрепленные на втулках посредством шпонок.

Наиболее сложным в изготовлении является барабан-очиститель, состоящий из двух роликовых цепей по 94 звена в каждой. Цепи, в свою очередь, устанавливаются на специальные стержни, а затем готовый элемент крепится на двух осях. В результате достигается максимальная подвижность.

Крутящий момент с двигателя мотоблока передается на лемех, соединенный с кожухом. Во время движения изменяется угол наклона, и совершаются копательные движения. Для регулирования угла наклона рабочего элемента конструкции, а, следовательно, и глубины копа, можно сделать ползун. Отличным материалом для изготовления этой детали станет фторопласт.

Навесное оборудование для мотоблока своими руками

Мотоблок – это устройство, которое будет полезно и на крупном участке, и на относительной небольшой земельной площади. При помощи него можно выполнить обычные сельхозработы в разы быстрее, чем вручную – таким образом, даже один человек легко справится там, где до этого была нужна группа людей. Однако для каждого вида работ требует свое навесное оборудование, которое имеет ограниченный срок работы, и периодически нуждается в обслуживании и замене. Иногда бывает проще изготовить навесное оборудование для мотоблока своими руками, чем покупать его в магазине – здесь все зависит от умений владельца механизма и его потребностей.

Для тех, кто не знает, нужно пояснить – с помощью мотоблока можно убирать снег, сеять картофель, готовить почву к посадке в нее чего-либо, и выполнять другие виды работ. Для этого к основному механизму крепятся дополнительные модули, благодаря которым он и может совершать описанные выше операции. Навеcное оборудование для мотоблока своими руками пригодится и в том случае, если нужно сразу несколько его единиц – тогда затраты на покупку в магазине действительно могут оказаться немалыми.

Собираем грунтозацепы для мотоблока своими руками

Нам понадобится болгарка, сварочный аппарат и материалы, показанные на рисунке. Чтобы собрать грунтозацеп для мотоблока своими руками, нужно закрепить на полуоси подшипник. Потом в центр автомобильного колесного диска крепится пластинка в форме квадрата. Она имеет достаточный размер, чтобы каждым из углов доставать до края диска. Прикрепляем ее болтами, проделав в ней предварительно отверстия.

С внутренней части автодиска крепим к пластинке полуось, после чего приступаем к зацепам. Берем стальной уголок (можно купить), и режем его болгаркой таким образом, и скрепляем каждые два отрезка при помощи сварки, получая в итоге небольшие и прочные уголки. Затем они привариваются на колесо с расстоянием в 15 сантиметров друг от друга (многое зависит от размера колеса – см. рисунок).

Картофелесажалка для мотоблока своими руками

Одним из видов навесного оборудования, который считается наиболее востребованным, стала картофелесажалка. Это объясняется тем, что как бы не был запущен участок, и насколько бы мало работ на нем не производилось, но посадкой картофеля занимаются почти все, поэтому и картофелесажалка для мотоблока своими руками не будет в хозяйстве лишней. Она имеет специальную чашу для картофеля, из которой он периодически падает в землю, и диски для их закапывания.

Изготовление картофелесажалки производится по приведенной схеме. Пластинка у заднего колеса служит для того, чтобы клубни падали, не попадая на колесо. Главное внимание нужно обратить на раму, сделав ее удобной для размещения всей конструкции. В целом ее устройство напоминает доработанный окучник для мотоблока.

Борона для мотоблока своими руками

Борона применяется в целях повышения урожайности почвы. Ее общий вид не меняется уже много лет, но некоторые частности – в том числе и скорость боронования, конечно, изменились. Чтобы изготовить борону для мотоблока своими руками, к трубе с квадратным сечением привариваются полосы металлы, которые образуют в итоге сетчатую структуру, располагающуюся на двух уровня, и под углом в 30 градусов друг к другу. Это помогает разбить комья земли, проскальзывающие через зубья, находящиеся в первом ряду.

Металлические зубья крепятся на углах каждой из ячеек, образованной металлическими полосами. Прикрепление к мотоблоку осуществляется при помощи дышла и обыкновенного «пальца».

Видео самодельной бороны:

Грабли для мотоблока своими руками

Уборка сена, как и посадка урожая, входит в число работ, для которых мотоблок применяется чаще всего. Грабли для мотоблока своими руками можно изготовить из обычных водопроводных труб разного диаметра. Собственно, проще всего как раз взять водопроводные трубы, чтобы не мучиться с подбором материала и изготовлением деталей грабель на другой основе.

Их изготовление показано на чертеже ниже, где также описаны такие детали, как рычаг подъема и опускания механизма.

1 — дышло; 2 — рычаг; 3 — тяга; 4 — подкос; 5 — стойка; 6 — грабли; 7 — ступица; 8 — ось; 9 — колесо

Рычаг подъема-опускания грабель:

1 — рычаг (СтЗ, полоса 30×4); 2 — ручка (СтЗ, пруток диаметром 12)

Снегоуборщик для мотоблока своими руками

Когда наступает зимнее время, а посадка и сбор урожая – позади, приходит самое время для того, чтобы приготовить снегоуборщик для мотоблока своими руками, и пустить его в дело. Средняя ширина захвата снегоуборщика составляет до 100 сантиметров, и этого достаточно для того, чтобы за один заход сделать приличной ширины дорожку в снегу. Помимо насадок для мотоблока, существуют и отдельные снегоуборщики, изготовление которых в принципе, реально и в домашних условиях, но занимает гораздо больше времени.

Читайте также  Мотоблок электрический для дачи

Главной составной частью является шнек, который желательно изготовить при помощи станка. Его основой станет труба, имеющая две цапфы по сторонам. На трубу при помощи сварки крепится восемь полудисков, которые образуют конструкцию, показанную на рисунке. Для полудисков лучше взять листовую сталь толщиной в 2 мм. Шнек можно также взять от старой сельхозтехники.

Для вращения шнека применены подшипники № 203.М 6-ми болтами к шнеку крепятся корпуса-стаканы. Снег будет поступать к ротору, который вращается в барабане, сделанном из емкости с ориентировочным объемом в 20 литров.

Для передачи крутящего момента от мотоблока, используется клиноременная связь. При ее помощи вал мотоблока соединен с валом подключаемого снегоуборщика. Чертежи и видео приведены ниже.

Лопата отвал для мотоблока своими руками

Зимой владельцу собственного участка приходится не раз и не два выходить на чистку снега. Хорошим способом очистки территории становится применение снегоуборщика, но если участок не так велик, или нет желания заниматься изготовлением сложной техники, можно обойтись и более простыми методами. К ним относится изготовление лопаты отвала для мотоблока своими руками.

Лопата изготавливается из 3-миллиметровой жести. Расположенные с внутренней стороны стойки можно изготовить из нее же, а можно использовать материал на 1-2 мм. толще.

При помощи болта-десятки крепим на лапах двигателя кронштейн для лопаты, к которому приваривается уже штанга в 52 см длиной – она идет к расположенной спереди лопате-отвалу. Таких штанг делается несколько – каждая будет крепиться к своему ребру жесткости (внутренней стойке). В ребрах для этого предварительно просверливаются отверстии для крепления к штангам.

Дополнительно лопата может быть обшита жестью, а ее размеры составят 850 на 100 на 3 мм, либо могут быть меньше. Дно лопаты можно сделать как коротким, и представляющим из себя фактически, один нож, так и полноценным, для придания ей вида ковша.

Мотоблок с плоскорезом Фокина:

Плоскорез к мотоблоку своими руками

Для уборки травы, в том числе и оставшейся после прохода по участку другой техники, используется плоскорез к мотоблоку своими руками изготавливаемый из нескольких полос стали. Чертежи и фотографии такого плоскореза приведены ниже. В целом принцип работы состоит в том, что при движении вперед он врезается в верхний слой почвы, и срезает буквально всю траву и корни, на которые натыкается.

Навесное оборудование к мотоблоку: виды и его применение

Всем известна поговорка о том, что короля играет свита. Без сопровождения толпы вельмож, советников и грозной стражи любой монарх покажется вам обычным человеком. Точно так же без дополнения в виде навесного оборудования самый дорогой мотоблок – бесполезный кусок металла.

О разновидностях навески для данного вида техники и их возможностях мы поговорим в этой статье.

Содержание статьи:

Виды навесного оборудования

Основная мотивация при покупке любого мотоблока — обработка земли. Этой задаче конструкторы уделили максимум внимания.

Перечень предлагаемых к продаже навесных приспособлений включает:

  • плуг;
  • борону;
  • окучник (разновидность плуга с V- образным или тарельчатым лемехом);
  • фрезу;
  • картофелекопалку;
  • картофелесажалку;
  • косилку.

Плуги

Эволюция распашных приспособлений воплотилась в следующих видах устройств:

  • Плуг стандартный. Широкий нож – лемех такого устройства при вспашке рыхлит землю, подрезая корни сорняков. Загнутый лист – отвал переворачивает пласт земли.

Способ крепления стандартного плуга к мотоблоку иллюстрирует рисунок №1. Основные части этого устройства: лемех, отвал, стойка, каблук, полевая доска видны на рисунке №2.

  • Оборотный (поворотный, двухобортный) плуг. На общей раме под углом 90 или 180 градусов закреплены два плуга. Отвалы у них направлены в разные стороны. В рабочем положении один из них вспахивает землю, а второй находится сбоку. После прохода борозды их меняют местами, нажимая (или снимая) фиксатор и поворачивая в сторону. Благодаря этому оператору не приходится каждый раз возвращаться к началу участка, делая холостой пробег.

  • Плуг Зыкова. Усовершенствованный вариант классического плуга. Отличается от него измененной геометрией лемешно-отвальной поверхности. Благодаря доработке он хорошо переворачивает почвенный пласт и крошит его.

Разработанный и производимый в Украине, плуг Зыкова в России пока еще встречается редко. Лишь отдельные энтузиасты самодельщики пытаются воспроизвести его в домашних мастерских.

Бороны

Земля, перевернутая плугом – «полуфабрикат», требующий доводки. Для этой работы используют борону, которая разбивает большие комья и выравнивает почву.

Существует две разновидности борон:

  • Зубовые;
  • Дисковые.

Следует отметить, что дисковые конструкции выполняют боронование качественнее и чище зубчатых.

Окучники

Этот вид навесного оборудования для мотоблоков предназначен для рыхления почвы и создания борозд при посеве, высадки рассады и прополки.

По конструкции окучники бывают:

  • однорядными и двухрядными (с фиксированной и переменной шириной захвата);
  • дисковыми;
  • роторными (активными);

Однорядные окучники с фиксированной шириной (25-30 см) предназначены для работы с легкими мотоблоками (до 4 л.с.). Переменная ширина захвата и двухрядная установка позволяет использовать эти устройства на более мощных механизмах и обрабатывать ими грядки разной ширины.

Роторные (пропеллерные) окучники не нуждаются в использовании сцепки, поскольку их ставят вместо колес мотоблока. Зубчатые диски особой конфигурации хорошо рыхлят грунт и вырывают сорняки в междурядьях.

Фрезы

Могут выполнять несколько операций:

  • рыхлить и выравнивать землю;
  • измельчать комки почвы и перемешивать ее слои;
  • смешивать удобрения;
  • уничтожать сорняки.

В комплекте с мотоблоком обычно идут универсальные фрезы, снабженные саблевидными ножами. Ими удобно работать на мягкой почве. Для плотной и заросшей сорняками почвы предназначены механизмы, получившие название «гусиные лапки».

Высокая механическая прочность и особая форма фрез позволяет рыхлить ими запущенные участки, с корнями вырывая сорняки. Осенью с их помощью уничтожают насекомых вредителей, залегших в землю на зимовку.

Картофелесажалка и картофелекопалка

Главная культура наших полей и дачных участков – картошка требует значительных затрат труда при посадке и сборе урожая. Для механизирования этих операций применяют два навесных агрегата: картофелесажалку и картофелекопалку.

Первый снабжается небольшим плугом, делающим бороздку. Сразу за ним на раме установлен бункер, из которого картофель через равные промежутки времени падает в землю. Два наклонных диска-окучника, прикрепленных к задней части рамы, засыпают грядку. Так за один проход выполняется сразу три операции.

Тот, кто хотя бы один раз копал картошку лопатой, наверняка оценит полезность этого простого приспособления. Картофелекопатель, закрепленный на сцепке мотоблока, состоит из плуга с приваренными к нему стальными прутьями. Поднимая землю под кустами, он аккуратно извлекает на поверхность клубни. Собрать их в мешок или ящик после такой обработки – дело не сложное.

Помимо веерных существуют более эффективные вибрационные копалки грохотного типа. Они предназначены для обработки больших участков. Подключение такого оборудования производится через вал отбора мощности, который передает крутящий момент на шкив картофелевыкапывателя, заставляя вибрировать рабочие элементы механизма.

Косилки

Покос травы – еще одна важная рабочая операция, выполняемая навесными агрегатами.

Для мотоблоков производят косилки двух типов:

  • роторные;
  • сегментные.

Роторная конструкция проще в обслуживании. Сегментная напоминает парикмахерскую машинку. Она сложнее по конструкции, но срезает траву чище роторной. Такую навеску используют для стрижки больших газонов.

Кроме чисто земледельческих орудий, мотоблоки агрегатируются с другими устройствами:

  • прицепом-тележкой;
  • адаптером (двухколесная тележка с сиденьем и без кузова);
  • снегоуборщиком;
  • мотопомпой;

Прицеп

Работа на земельном участке и на территории усадьбы связана с транспортировкой удобрений и кормов, урожая и дров. Решить эти задачи можно с помощью тележки-прицепа. Она превращает мотоблок в транспортное средство «малого радиуса действия».

Полезная опция, которой оснащают некоторые виды мотоблочных прицепов, – самосвальный кузов, облегчающий разгрузку.

Адаптер

Полезное дополнение к мотоблоку, наделяющее его функциями мини-трактора. Хороший адаптер избавляет владельца от утомительного хождения по участку.

По конструкции адаптеры бывают безрулевыми (только сиденье, рычаг подъема навески и тормоз) и оснащенные рулем.

Адаптер с рулем в несколько раз дороже. Несмотря на это он полностью оправдывает свою стоимость, если принять во внимание его рабочие возможности.

Снегоуборщик

Многие владельцы не ставят зимой свой мотоблок на прикол. С его помощью можно освободить от снежного покрова обширные участки усадьбы. Снегоуборочные приспособления, агрегатируемые с ним, можно поделить на несколько групп:

  • лопаты-отвалы;
  • роторные отбрасыватели;
  • щеточные механизмы.

Самое простое и доступное по цене – устройство отвального типа. Ширина лопаты, фиксируемой к передку мотоблока, может составлять от 0,8 до 1,5 метра. Выбор ее размера зависит от мощности мотора. Конструкцией отвала предусмотрена регулировка наклона и угла поворота.

Там, где лопата беспомощна, а это часто происходит при высоких снеговых наметах, роторный снегоуборщик справится с работой. Он подключается к валу отбора мощности мотоблока. Шнекороторная конструкция обладает высокой производительностью и уверенно очищает участок от снежного покрова высотой до 50 см.

Щеточная навеска применяется для очистки территорий с дорогим декоративным покрытием, требующим максимально аккуратной работы.

Для полива делянок, расположенных далеко от электролиний и близко к водоемам созданы мотопомпы. Этот вид навесного оборудования для мотоблоков подключается к валу отбора мощности. Средняя производительность мотопомп составляет 20-40 м3 жидкости в час. Создаваемый напор достигает 4-5 метров при глубине всасывания до 10 метров.

Читайте также  Крепление плуга к мотоблоку своими руками

Какое навесное оборудование для мотоблока можно сделать своими руками?

Здесь все зависит от квалификации домашнего мастера и набора инструмента, которым он располагает. Новичкам мы советуем начинать свои опыты с самых простых конструкций – веерной картофелекопалки или окучника.

Конструкция устройства для копки картофеля представлена на эскизе. Она состоит из широкой гнутой пластины (лапы), приваренной к вертикальной сошке и полевой планке. К задним краям лапы с помощью сварки крепятся зубья из арматуры.

Из окучников проще сделать дисковую модель. Ее главные элементы – диски можно вырезать из торцов старых газовых баллонов. У них подходящая форма, диаметр и толщина металла.

Конструкционных решений самого устройства придумано достаточно много, в этом вы можете убедится посмотрев видео-ролики самодельщиков, а также различные сборочные схемы.

Кроме тарельчатых дисков потребуются:

  • две стойки из стальной полосы;
  • два подшипника качения;
  • болты для крепления стоек к раме и регулировки поворотных секторов;
  • поперечина из профильной трубы;
  • Т-образный поводок.

Главное условие качественной работы такого механизма – точность изготовления всех деталей и симметричность установки дисков. В противном случае его будет уводить во время движения с борозды.

Как сделать навесное оборудование для мотоблоков? Разновидности и сфера применения +Видео

Оборудование для мотоблока любого вида и конфигурации является обязательным. Современные модели – это блоки внушительных размеров, оснащенные системами отбора мощи, поэтому с каждым годом, производители оборудования выпускают новые функциональные насадки и навесное оснащение для них. Конструкция мотоблока устроена таким образом, что добавочные инструменты должны использоваться исключительно в навесном положении.

Что же собой являет дополнительное оборудование для мотоблоков и для чего используется?

Зачастую это агрегаты для обработки грунта, культивирования зерна и овощей на земельных участках небольших размеров.

Общие сведения

С учетом этого, оборудование подразделяется на 3 категории:

  • Агрегаты для вспахивания почвы, фрезеровки, культивации, создания борозд и прочее. Для проведения всего спектра работ с грунтом используется огромное количество разнообразных насадок навесного оборудования для мотоблока, которые изготавливают фирмы специализирующиеся на производстве мотоблоков.
  • Дополнительное оснащение, которое применяется для работ требующих точности – посевные работы, сбор урожая. Это косилки, мотокультиваторы, агрегаты для грядочных работ.
  • Подсобное оборудование и насадки. На дополнительные работы, например, по уборке снега приходится примерно времени от всей работы моторного блока.

Примечание. Высокая степень унификации конструкции мотоблока, позволяет обладателям разных моделей устройств в некоторой мере адаптировать навесное оборудование и насадки для своего инструмента, особенно это касается тех, которые были произведены в СССР.

Номенклатура мотоблоков с комплектом оборудования для удобства поделена производителями на 2 группы:

  • Сложные агрегаты, набирающие силу от силового мотора с целью приведения инструментов в рабочее состояние. Отличительной особенностью оборудования является высокая стоимость, но при этом его продажи не падают, по причине того, что есть спрос. К таким инструментам относится то, которое предназначено для посева семени и сбора урожая.
  • Простой инструментарий и запчасти к навесному оборудованию мотоблока. Реализуется в большинстве случаев в комплектации с моторными блоками либо дополнительно приобретаются. Это прицепы, инструменты для работы с грунтом, удлинители и тд. Стоимость их вполне доступна, а эффективность работы повышается в несколько раз.

Оборудование для мотоблока и насадки простой комплектации.

  • Плуги;
  • Фрезы;
  • Универсальные окучиватели.

Изготовление

Большая часть инструмента изготавливается в один ряд. Для моторных блоков более массивной конструкции есть многорядные модели (культиваторы и фрезы).

Для каждой отдельно взятой модели моторного блока, выпускают ассортимент насадок и удлинителей, которые увеличивают колесную базу, а также повышают устойчивость соединений для монтажа окучника ножевого и плуга. Бывают случаи, когда при помощи различного навесного прицепного оборудования для мотоблока, можно присоединять грабли и бороны небольших размеров. Их функциональная задача заключается в увеличении продуктивности работы с покосами.

Грунтозацепы – это агрегаты, которые крепят на моторные блоки с целью совершения особо трудоемких работ по фрезеровке почвы и вспахивания земли. Для выполнения работ на трудных участках, применяют грунтозацепы с усилением навесным грузом.

Фрезы для выполнения культивационных работ с почвой находятся на втором месте по частоте применения, после плугов. Зачастую в работе используются двойные модели, но при необходимости ставят инструмент с большим количеством ножей.

Оборудование для моторного блока «Салют»

В наше время наиболее востребованным инструментарием и дополнительным оборудованием для моторных блоков являются устройства для снегоуборки, сеялки зерна, приспособления для высадки картофеля, сбора урожая. Данное оборудование создано для того, чтобы облегчить труд фермера, сократить сроки обработки почвы и уборки урожая. Конструкция агрегатов для высадки зерновых растений в грунт напоминает ту, которую применяют как полноценные сеялки, цепляющиеся к трактору.

Агрегаты для высадки картофеля КС-1 имеют массу примерно 40 кг, что дает возможность за 1 -1,5 часа высадить в уже подготовленную почву около 100 – 120 кг посевного материала. Клубни погружают в резервуар и приведенным в действие приводом агрегата, производится высадка семян в грунт с определенным установленным интервалом. Само собой разумеет, что перед этим необходимо сделать борозды в почве. Для сбора урожая картофеля также есть оборудование для мотоблоков, которое позволяется в краткие сроки вырыть клубни. Конечно, всю работу он за вас не сделает, но хотя бы частично поможет.

Есть еще один вид навесных приспособлений, который помогает косить зелень. Роторная газонокосилка для моторного блока «Салюта» с цепным приводом резалки, дает возможность косить траву в несколько раз быстрее, чем при использовании обычной косилки для газона, движущейся своим ходом. Навесное оборудование граблей ГПМ-1 убирает скошенную траву.

Примечание. С целью окучивания и возделывания пространства между рядами, подойдет дисковый окучник мотоблок.

Кроме землеобрабатывающего инструмента для мотоблока «Салют» есть агрегаты для опрыскивания и полива, деревьев, кустарников. Они представляют собой водяную помпу, создающую давление воды около 5 атмосфер.

Снегоуборочное оборудование для мотоблока

На практике моторные блоки, оснащенные качественным и функциональным оборудованием чудесным образом способны работать в качестве агрегата для уборки снега. Самым удачным вариантом такого инструментария считается навесной комплект СМБ-1.

Мотоблок с навесным оборудованием в комплекте уборщика снега имеет роторный нож и выбрасыватель, который удаляет с дороги плотный снеговой покров толщина которого составляет до 20 см. Снег в процессе уборки выбрасывает на обочины с дальностью 5 метров. В качестве альтернативной замены данному устройству выступает трактор или ручная работа лопатой.

Чтобы убрать мокрый снег, применяют отвал-лопату, который также крепится к моторному блоку. Инструмент оснащен лезвием метровой ширины, которое способно поднять и убрать ледяные глыбы и тяжелый мокрый снег толщиной 30 см. В комплектации агрегата есть рукоятка, которая дает возможность изменять линию среза. Кроме снегоочистительной функции, данное оборудование можно использовать для среза верхней части дерна песчаного грунта. Учитывая все возможности агрегата, он запросто может превратиться в мини бульдозер.

Для того чтобы дополнительно очистить дорогу от снега, к мотоблоку можно прикрепить роторную щетку, которая будет выступать в качестве своеобразного веника. Такой инструмент с легкостью сметает камни и болото с дороги, удаляет наледь, сбытый подмерзший снег толщиной до 1 см.

Навесное оборудование для мотоблока для транспорта

Моторный блок, имеющий отличную мощность можно переделать в транспортное средство с грузовой способностью 100 – 400 кг. Для этой цели требуется иметь особый тип навесного сцепного оборудования и прицеп на одной оси.

Данный агрегат может развивать скорость движения по пересеченной местности около 10км/ч, на обычном дорожном полотне – 15-18 км/ч. Неудобства, которые могут возникнуть в процессе использования такого оборудования, напрямую связаны с плохим сочетанием передаточных чисел с оптимизированными оборотами и скоростью хода моторного блока. С учетом того, что мотоблок не оборудован системой тормоза и оптимального управления при условии сильно нагруженного прицепа, нужно иметь хорошие навыки вождения схожих моторных агрегатов.

Если вы задались целью переделать мотоблок на мини трактор, то стоит отметить, что выполнение данной задачи вполне возможно при использовании добавочного адаптера навесного типа. Таким образом, вы получите вполне маневренный небольшой трактор, с большим потенциалом. К нему можно крепить устройства для скоса травы, и получить на выходе мощную газонокосилку.

Особо одаренные энтузиасты и так называемые «очумелые ручки» создают функциональное оборудование для разных целей. К примеру, транспортировщики гусеничного типа, системы опрыскивания и химзащиты растений. Такие модели устройств, успешным образом берут за основу производства оборудования для мотоблоков магнаты промышленной отрасли, создавая полноценные массивные копии инструмента.

Итоги

Вспомогательные агрегаты и насадки для моторных блоков можно с легкостью превратить в настоящие машины для сельского хозяйства. Высокая стоимость с легкостью окупается со временем, ведь такое оборудование помогает снизить существенно трудозатраты, уменьшить сроки сбора урожая, очистки дороги от снега и прочее. Зачастую навесному оборудованию для мотоблока снегоуборщика со снегоочистительным оборудованием нет аналогов на современном рынке. Эта отрасль лишь набирает обороты по разработке техники и ее реализации.
