Двигатель 40210d технические характеристики

Автомобильные двигатели на базе ЗМЗ 402.10

ЗМЗ-402 -семейство бензиновых 4-цилиндровых автомобильных двигателей, производства ОАО «Заволжский моторный завод». Модернизированный вариант ЗМЗ-24, в свою очередь созданного на базе ЗМЗ-21.

Данное семейство двигателей использовалось на автомобилях Горьковского автозавода, таких как: «Волга-2410», «Волга-3102», «-31029», «Волга-3110» и «ГАЗель».

Четырёхцилиндровый рядный двигатель жидкостного охлаждения с электронным зажиганием (используется коммутатор). Интересной особенностью является наличие маслорадиатора.

Базовый двигатель семейства ЗМЗ-402.10 в заводской комплектации использовал бензин с октановым числом 92, но варианты для такси (ЗМЗ-4021.10) и «Газелей» были рассчитаны на топливо с октановым числом 80 (76 по моторному методу определения октанового числа).

Конструкция в значительной степени архаична и не претерпела серьёзных изменений с 50-х годов. Используется коромысло-штанговый ГРМ с нижним расположением распределительного вала (OHV), схема, считавшаяся морально устаревшей даже в СССР уже в 70-е годы по причине высокой массы деталей ГРМ, приводящей к недостижимости высоких оборотов.

Преимущество двигателя состояло в том, что он был прост в устройстве и обслуживании, неприхотлив, и способным выдерживать такие перегрузки, от которых, подчас другой двигатель быстро вышел бы из строя (перегрев, работа в повышенной нагрузке и т.п.). Простота устройства давала возможность проводить сложный ,но не капитальный ремонт двигателя в обычной мастерской, разумеется, при условии выдерживания всех требований завода — изготовителя. Надежность двигателя, в сочетании с его простотой, стали предпосылками к тому, что несмотря на то, что он был разработан много лет назад, находится в эксплуатации и по настоящее время. Помимо преимуществ у двигателя имелись также и недостатки. Один из таковых известен каждому автолюбителю, который когда-либо эксплуатировал автомобиль с таким двигателем — это задний сальник коленчатого вала, представляющий собой обычную набивку (веревка, пропитанная графитовой специальной смазкой). Если двигатель эксплуатировался в бережном режиме, и число его оборотов не превышало 2000 — 2500 в минуту, то набивка более или менее выдерживала, но при эксплуатации свыше 3000 об/мин она быстро теряла свои свойства, и двигатель начинал выгонять масло. ещё одной проблемой стало несовершенство проработки геометрической конфигурации газопроводов от карбюратора к ГБЦ. В результате при закрытой дроссельной заслонке карбюратора в цилиндры подавалось неравномерное количество смеси и двигатель дергался на холостых оборотах. Автолюбители старались свести такие дерганья к минимуму: наиболее ответственно относящиеся к этому обычно поддерживали необходимый зазор в клапанах на постоянном уровне, меняли свечи зажигания на более современные и надёжные, а также замене подвергались коммутатор и катушка зажигания — обычно использовались компоненты от двигателей автомобилей семейства «ВАЗ»

К семейству ЗМЗ-402.10 относятся карбюраторные, бензиновые двигатели с рядным расположением цилиндров и алюминиевым блоком.

Для уменьшения загрязнения окружающей среды двигатели оборудованы системой рецеркуляции отработавших газов (СРОГ).

Двигатели ЗМЗ-402.10 и ЗМЗ-4021.10 предназначены для установки на легковые автомобили среднего класса типа «Волга», микроавтобусы, автомобили повышенной проходимости Ульяновского автозавода.

Двигатели ЗМЗ-4025.10 и ЗМЗ-4026.10 предназначены для установки на грузовые автомобили малой грузоподъемности типа «Газель» и микроавтобусы.

Автомобильный двигатель ЗМЗ-402.10

Двигатель карабюраторный, бензиновый, с рядным расположением цилиндров и верхним расположением клапанов.

Предназначен для установки на легковые автомобили среднего класса типа «Волга», микроавтобусы ОАО «ГАЗ», а/м повышенной проходимости Ульяновского автозавода и микроавтобусы РАФ.

В двигателе применены блок из алюминевого сплава, отливаемый в кокиле или под давлением, система охлаждения с приводом охлаждающей жидкости в блок по двум напорным каналам, усовершенствованные механизмы газораспределения и детали цилиндропоршневой группы.

Двигатель ЗМЗ 402: Ремонт, характеристики, проблемы, масло

Двигатель уаз 402 устройство Конструкция двигателя ЗМЗ-402, ЗМЗ-4021 Двигатели ЗМЗ-402 устанавливают на автомобили «Волга», «УАЗ», «Газель». Двигатели

  1. -402
  2. Двигатель ЗМЗ-402.10 технические характеристики
  3. Автомобильные двигатели на базе ЗМЗ 402.10
  4. Описание товара
  5. Характеристики двигателя ЗМЗ-40210L УАЗ АИ-76 92 л.с. № ЗМЗ 4021.1000400-70
  6. Устройство – 402 двигателя
  7. Порядок регулировки системы зажигания
  8. Сопоставление меток
  9. Регулировка угла опережения
  10. Проверка правильности установки зажигания
  11. Двигатель ЗМЗ-402.10 устанавливается на автомобили:
  12. ГАЗ 3102 Волга
  13. ГАЗ 31029 Волга
  14. ГАЗ 3110 Волга
  15. -402
  16. Плюсы и минусы
  17. Характеристики [ править| править код]
  18. Модификации двигателя ЗМЗ-402
  19. Расход топлива
  20. Отзывы владельцев ГАЗ с двигателем ЗМЗ-402.10
  21. Выбор моторного масла
  22. Стоимость двигателя «3M3-402»
  23. Необходимые инструменты
VDS-
151, , , – ǻ
4021.1000400-02 40210 4021.1003007-40. -3110, -3102, -31029, -31021, -31022, -31024
40217.1000400-02 40217 , -3102, -310297, -310227, -310237
4021.1000400-80 40210 4021.1003007-40, -3110, -3102, -31029, -31021, -31022, -31024
40217.1000400-80 40217 , -3110, -3102, -31029, -31021, -31022, -31024
402.1000400-01 40200 402.1003007-10 -3110, -3102, -31029, -31022, -31023
4021.1000400-51 40210 4021.1003007-40, 4022.1306008-11 -31021
402.1000400-11 40200 402.1003007-10, -3110
402.1000400-62 40200D 402.1003007-10, 4022.1306008-11 -3102
4021.1000400-90 40210 4021.1003007-40, -3110
402.1000400-91 40200F 402.1003007-10, -3110
402.1000400-101 40200 402.1003007-10, 4022.1306008-11, -3102
4021.1000400-110 40210F 4021.1003007-40, / -3110
402.1000400-111 40200S 402.1003007-10, , -3110
402.1000400-121 40200U 402.1003007-10, 4022.1306008-11, , -3102
4021.1000400-100 40210D 4021.1003007-40, 4022.1306008-11, -3102
151, , – ǻ
4021.1000400-60 40210U 451-1601130-02 3500 (-0)
40217.1000400-60 40217U ,
4021.1000400-70 40210L
40217.1000400-70 40217L ,
4021.1000400-71 40210 ,
40217.1000400-71 40217 ,
4021.1000400-72 40210R , ,
40217.1000400-72 40217R ,
40217.1000400- 40217 , =7,0 , 4021.1003007-70,
4021.1000400-130 40210 ,
40217.1000400-130 40217 ,
4021.1000400-131 40210N , ,
40217.1000400-131 40217N ,
4021.1000400-132 40210S , , ,
40217.1000400-132 40217S ,
151, , 1,27
4025.1000400-01 40250F 4021.1003007-40 (42)
4026.1000400-01 40260F 402.1003007-10 (42, 44) (42)
4026.1000400-30 40260 (42, 44) (42)
4026.1000400-10 40260 4021.1002010-01, 410.1601015 (42, 44) (42)

Двигатель ЗМЗ-402.10 технические характеристики

Объем двигателя, куб.см 2445
Максимальная мощность, л.с. 98 – 105
Максимальный крутящий момент, Н*м (кг*м) при об./мин. 180 (18) / 2600
182 (19) / 2400
185 (19) / 2500
Используемое топливо Бензин
Бензин АИ-92
Бензин АИ-93
Расход топлива, л/100 км 12.9 – 15
Тип двигателя Рядный, 4-цилиндровый
Доп. информация о двигателе OHV
Максимальная мощность, л.с. (кВт) при об./мин. 100 (74) / 4500
105 (77) / 4500
98 (72) / 4500
Степень сжатия 8.2
Диаметр цилиндра, мм 92
Ход поршня, мм 92
Система охлаждения, л 13
Система смазки двигателя, л 6
Количество клапанов на цилиндр 2

Автомобильные двигатели на базе ЗМЗ 402.10

ЗМЗ-402 -семейство бензиновых 4-цилиндровых автомобильных двигателей, производства ОАО «Заволжский моторный завод». Модернизированный вариант ЗМЗ-24, в свою очередь созданного на базе ЗМЗ-21.

Данное семейство двигателей использовалось на автомобилях Горьковского автозавода, таких как: «Волга-2410», «Волга-3102», «-31029», «Волга-3110» и «ГАЗель».

Четырёхцилиндровый рядный двигатель жидкостного охлаждения с электронным зажиганием (используется коммутатор). Интересной особенностью является наличие маслорадиатора.

Базовый двигатель семейства ЗМЗ-402.10 в заводской комплектации использовал бензин с октановым числом 92, но варианты для такси (ЗМЗ-4021.10) и «Газелей» были рассчитаны на топливо с октановым числом 80 (76 по моторному методу определения октанового числа).

Конструкция в значительной степени архаична и не претерпела серьёзных изменений с 50-х годов. Используется коромысло-штанговый ГРМ с нижним расположением распределительного вала (OHV), схема, считавшаяся морально устаревшей даже в СССР уже в 70-е годы по причине высокой массы деталей ГРМ, приводящей к недостижимости высоких оборотов.

Преимущество двигателя состояло в том, что он был прост в устройстве и обслуживании, неприхотлив, и способным выдерживать такие перегрузки, от которых, подчас другой двигатель быстро вышел бы из строя (перегрев, работа в повышенной нагрузке и т.п.). Простота устройства давала возможность проводить сложный ,но не капитальный ремонт двигателя в обычной мастерской, разумеется, при условии выдерживания всех требований завода — изготовителя. Надежность двигателя, в сочетании с его простотой, стали предпосылками к тому, что несмотря на то, что он был разработан много лет назад, находится в эксплуатации и по настоящее время. Помимо преимуществ у двигателя имелись также и недостатки. Один из таковых известен каждому автолюбителю, который когда-либо эксплуатировал автомобиль с таким двигателем — это задний сальник коленчатого вала, представляющий собой обычную набивку (веревка, пропитанная графитовой специальной смазкой). Если двигатель эксплуатировался в бережном режиме, и число его оборотов не превышало 2000 — 2500 в минуту, то набивка более или менее выдерживала, но при эксплуатации свыше 3000 об/мин она быстро теряла свои свойства, и двигатель начинал выгонять масло. ещё одной проблемой стало несовершенство проработки геометрической конфигурации газопроводов от карбюратора к ГБЦ. В результате при закрытой дроссельной заслонке карбюратора в цилиндры подавалось неравномерное количество смеси и двигатель дергался на холостых оборотах. Автолюбители старались свести такие дерганья к минимуму: наиболее ответственно относящиеся к этому обычно поддерживали необходимый зазор в клапанах на постоянном уровне, меняли свечи зажигания на более современные и надёжные, а также замене подвергались коммутатор и катушка зажигания — обычно использовались компоненты от двигателей автомобилей семейства «ВАЗ»

Читайте также  Велосипед с двигателем от бензопилы

К семейству ЗМЗ-402.10 относятся карбюраторные, бензиновые двигатели с рядным расположением цилиндров и алюминиевым блоком.

Для уменьшения загрязнения окружающей среды двигатели оборудованы системой рецеркуляции отработавших газов (СРОГ).

Двигатели ЗМЗ-402.10 и ЗМЗ-4021.10 предназначены для установки на легковые автомобили среднего класса типа «Волга», микроавтобусы, автомобили повышенной проходимости Ульяновского автозавода.

Двигатели ЗМЗ-4025.10 и ЗМЗ-4026.10 предназначены для установки на грузовые автомобили малой грузоподъемности типа «Газель» и микроавтобусы.

Двигатель карабюраторный, бензиновый, с рядным расположением цилиндров и верхним расположением клапанов.

Предназначен для установки на легковые автомобили среднего класса типа «Волга», микроавтобусы ОАО «ГАЗ», а/м повышенной проходимости Ульяновского автозавода и микроавтобусы РАФ.

Описание товара

Новый на гарантии

Характеристики двигателя ЗМЗ-40210L УАЗ АИ-76 92 л.с. № ЗМЗ 4021.1000400-70

  • — Страна производитель: Россия

Устройство – 402 двигателя

Двигатель ЗМЗ-402, это доработанный и усовершенствованный мотор ГАЗ-24Д. Что касается переделки, главная часть пришлась на головку остова, масляную помпу, патрубок выхлопа. Улучшенный 402 двигатель Газель получил новый распределяющий вал, поднимающий вентиль на 9,5мм, вместо девяти на старой модели. Размещение вала распределения снизу, вентили активируются толкателями. В задней части вал уплотнён сальником из верёвки, это минус конструкции, поскольку из-за сборки элемент часто протекает, теряя масло.

Для того времени установка получилась удачной конструкции, мотор надёжен, починка возможна в условиях гаража, качества топлива не требовалось, плюс живучесть. За время эксплуатации недостатки изучены и периодически выходили улучшенные модификации агрегата. Ресурсный потенциал не впечатлял показателями, однако при «щадящей» эксплуатации установка спокойно выходила 250000-300000км.

Порядок регулировки системы зажигания

Чтобы верно отрегулировать поджиг, нужно не только выставить углы опережения, но и верно расположить метки. Кстати, если автовладелец не понимает и не разбирается в конструкции двигателя, то лучше эту работу отдать опытным механикам в сервис-центре.

Давайте разберем все нюансы регулировки зажигания.

Сопоставление меток

Для верного сопоставления меток и выставления зажигания двигателя делают следующее:

  1. Выставляют первый цилиндр в верхней мертвой точке.
  2. Коленвал проворачивают так, чтобы метка на его шкиве сошлась с меткой на ГБЦ.

Чтобы сделать эти действия, потребуется вынуть свечу первого цилиндра и заткнуть отверстие тряпкой. Проворачивать до тех пор коленвал, пока данная тряпка не будет вынута воздухом, который создает давление внутри цилиндра.

Похожая статья 126 двигатель ВАЗ гнет клапана или нет

Подобные действия помогут найти окончание такта сжатия, иначе верхнюю мертвую точку цилиндра.

Регулировка угла опережения

Чтобы выставить угол опережения зажигания ЗМЗ 402, нужно сделать следующее:

  1. Немного открутить болт корректора октанового числа на трамблере.
  2. Выставить угол опережения на двигателе по центру шкалы.
  3. Немного открутить винт, который фиксирует пластинки устройства, корректирующего октан.
  4. Прокрутить распределитель так, чтобы красная отметина на головке ротора стала прямо перед меткой на статоре.

Затем автовладелец должен с помощью одной руки удерживать распределитель двигателя. А второй рукой он будет закручивать винты. Таким образом выставляется зажигание ЗМЗ 402.

Проверка правильности установки зажигания

Теперь автовладельцу останется проверить правильность установки зажигания. Верно ли он установил зажигание или нет, определить можно так:

  1. Разогнать транспортное средство до 60 километров в час.
  2. На этой скорости резко нажать на педаль газа.
  3. Произойдет детонация в течение трех секунд.
  4. Если в дальнейшем она не продолжается, то зажигание двигателя было выставлено верно.

Внимание! Опытные механики выставляют зажигание в двигателе с помощью стробоскопа.

Двигатель ЗМЗ 402: Регулировка и технические характеристики

  • История создания 402 двигателя
  • Устройство — 402 двигателя
  • Технические характеристики 402 двигателя
  • Разновидности двигателя
  • Основные проблемы 402 двигателя
  • Регулировка клапанов — 402 двигатель
  • Необходимые инструменты
  • Порядок регулировки клапанов 402 двигатель

Если бы каждому мотору присуждали звание, то «легендарным» стал бы двигатель ЗМЗ 402. Тяговая установка начала выпускаться на Заволжском предприятии, во времена, когда рост промышленного развития набирал обороты. Старт использования агрегата положен в 80 году. Изделие, после «лёгкой» доработки двигателя «ЗМЗ-24Д» (выпускался с 68 года) получило новую маркировку, а заодно и пополнило численность почитателей. На тот момент, не каждая техника имела присущие изделию характеристики и ресурс, поэтому спрос закономерен.

Индексом «402 двигатель» обозначают линейку агрегатов, которая после доводки и усовершенствования исчисляется несколькими экземплярами. Объединяющий фактор, это использование бензина и четыре камеры, выстроенные в ряд. Тяговое семейство эксплуатировалось на продукции ГАЗ («Волга», «Газель»), Рижских автобусах «Латвия», автомобилях Ульяновского завода.

История создания 402 двигателя

Изначально силовая установка разрабатывалась для автомобиля «Волга» с целью замены устаревшего ГАЗ-21. Конструирование проходило медленно, за это время мотор обзавёлся модификациями ЗМЗ-24Д и ЗМЗ-4021. Первое изделие поставили на конвейер в 1958 году, для того времени это новое устройство, которое планировалось эксплуатировать на ГАЗ-56. Однако автомобиль так и не выпустили, поэтому мотор перекочевал на Волгу-24. Эксплуатационные показатели двигателя на высоте, поэтому изделие начали применять и на других машинах.

Поскольку починка «24Д» обходилась дорого, двигатель просуществовал до 72 года. Впоследствии, мотор подвергся доработки и в 1980 сменил маркировку на «ЗМЗ-402». Говоря о 402 моторе, стоит подразумевать линейку изделий. За время эксплуатации двигатель переделывали и дорабатывали, пытаясь то приспособить под дешёвый бензин, то улучшить показатели горения. Базой оставалась модель ЗМЗ-402.10, на основе которой строились остальные установки. Узнаваемой чертой мотора флагманского мотора было новое, для того времени зажигание, позаимствованное у японского производителя «Honda». Год 96 ознаменовался выходом младшего собрата, «ЗМЗ-406», который превосходил предшественника по показателям. До 2006 года моторы выпускались параллельно, после, создание «402» было остановлено.

Устройство — 402 двигателя

Двигатель ЗМЗ-402, это доработанный и усовершенствованный мотор ГАЗ-24Д. Что касается переделки, главная часть пришлась на головку остова, масляную помпу, патрубок выхлопа. Улучшенный 402 двигатель Газель получил новый распределяющий вал, поднимающий вентиль на 9,5мм, вместо девяти на старой модели. Размещение вала распределения снизу, вентили активируются толкателями. В задней части вал уплотнён сальником из верёвки, это минус конструкции, поскольку из-за сборки элемент часто протекает, теряя масло.

Для того времени установка получилась удачной конструкции, мотор надёжен, починка возможна в условиях гаража, качества топлива не требовалось, плюс живучесть. За время эксплуатации недостатки изучены и периодически выходили улучшенные модификации агрегата. Ресурсный потенциал не впечатлял показателями, однако при «щадящей» эксплуатации установка спокойно выходила 250000-300000км.

Технические характеристики 402 двигателя

Модернизируя силовую установку, перед конструкторами стояла задача улучшить показатели надёжности. Поскольку о мощности и приёмистости речь не шла, то двигатель претерпел минимальные изменения.

Технические показатели мотора ЗМЗ-402:

Разновидности двигателя

Доведение агрегата до совершенства привело к появлению модификаций. Распространённость мотора сказалась на заказах. Несмотря на то, что главным заказчиком оставались автомобили марки ГАЗ, 402 двигатель на УАЗ так же нашёл применение.

Мотор 402… Описание Применение
…10 Базовый мотор. Сдавливание 8,2, бензин АИ-92. Волга
…1.10 Пониженная степень сжатия (6,7), бензин А-76. Волга
…2.10 Мотор с форкамерно-факельным зажиганием. Волга
…5.10 Аналог «…1.10», для машин типа «Газель» Газель
…6.10 Аналог «…1.10», для машин типа «Соболь» Соболь
Читайте также  Проверка топливной системы дизельного двигателя

Модификация «4022.10» была экспериментальным агрегатом, конструкцию рабочей камеры которого позаимствовали у моторов «Honda». Изначально планировалось, что нововведения улучшат технические показатели. Полагалось, что двигатель станет экономичней, «резвей», прочней, экологически чище. На деле, достигнутые улучшения нивелировались сложностью конструкции, мотор нуждался в доработке и финансовых вложениях. Как результат, в 92 году испытание и доводку моторов свернули.

Основные проблемы 402 двигателя

Поскольку мотор считается массовым агрегатом того времени, владельцы, эксплуатирующие изделие встречаются и сегодня. С момента первого выхода прошло много времени, поэтому о «болячках» известно много.

  • Утечка масла через сальник.

Это главная причина неудобств, с которой сталкивался каждый владелец. Уплотнитель коленчатого вала, расположен в задней части и визуально представляет собой пропитанную графитом верёвку. Если при эксплуатации мотора развивать обороты выше отметки 2500, верёвка пропускает масло и начинается утечка жидкости наружу. Решение проблемы — замена набивки.

Важно: Особенность мотора в том, что центральная часть головки подвержена влиянию повышенных температур. Как результат, с течением времени гайки крепления ослабевают. Если вовремя не отрегулировать момент затяжки крепежа, уплотнитель повредится.

Набивка заднего сальника распределительного вала:

  • Вибрации и рывки при работе мотора.

Конструкция карбюратора и коллекторов впуска выполнена с неточностями. Как результат, при работе без нагрузки топливо поступает не равномерно. По этой причине и происходят рывки и перебои. Некоторые умельцы, что бы устранить проблему переделывают моторы под инжектор, но для этого требуются знания.

  • Стук на работающем моторе.

Изделие нуждается в уходе, поэтому регулировка клапанов на 402 моторе проводится каждые 15000км пробега, иначе двигатель будет стучать. Решить проблему могут установленные гидравлические компенсаторы, и некоторые владельцы идут на такой шаг. Кроме клапанов, стук вызывает распределительный вал, или вкладыши шатунов.

  • Работа мотора сопровождается повышенной вибрацией.

Главная причина кроется в износе опорных подушек, которые меняют. Если с деталями порядок, то возможно нарушен баланс механизма кривошипов и шатунов, или неполадки с зажиганием. В последних двух случаях поможет только регулировка. Кроме того, проверяются детали, связанные с электросхемой мотора, которая периодически замыкает.

  • Мотор часто перегревается.

Для этого силового агрегата такое поведение в порядке вещей. Проблема кроется в приборе, поддерживающем постоянную температуру, помпе, либо явление возникло по вине пробки в контуре охлаждения. Кроме того, желательно проверить настройку и выставить зажигание на 402 двигателе.

Регулировка клапанов — 402 двигатель

Конструкция силовой установки устаревшая: распределительный вал, расположенный внизу, тяги, и качество деталей — причина вибраций и неравномерности нагрузок на механизм распределения газов. По этой причине, после пробега 5000-15000км выставляют нужный зазор в клапанном механизме. Стоит заметить, что диапазон пробега связан с манерой эксплуатации мотора. Бережное использование, без резких стартов разрешает регулировать клапана после 15000км пробега, умеренные нагрузки — 10000км, эксплуатация на газу — 5000км пробега. Подход позволит снизить риск повреждения клапанов и выхода мотора из строя.

Необходимые инструменты

Для регулировки зазора потребуются инструменты, без которых выполнение процедуры попросту не возможно. К таким изделиям относятся:

  • Вороток с храповиком, укомплектованный удлиняющей насадкой с наконечником (10мм);
  • Гаечные ключи (восемь, десять, одиннадцать, двенадцать, тринадцать, четырнадцать мм);
  • Свечной ключ;
  • Отвёртки с плоским и крестовым наконечником;
  • Молоточек;
  • Набор щупов;
  • Ветошь.

Порядок регулировки клапанов 402 двигатель

  • Демонтируйте шланги, подсоединённые к крышке клапанов и зажиганию;
  • Отсоедините привод газа, прикреплённый к заглушке клапанов мотора;
  • Демонтируйте заглушку клапанов, для этого снимите шесть фиксаторов, возможно, придётся снять воздушный фильтрующий элемент;
  • Демонтируйте свечи мотора;
  • Поставьте вытеснитель камеры «1» в верхнюю мёртвую точку: соедините метку «3» на шкиве с наплывом на остове мотора;
  • Демонтируйте заглушку трамблёра, контролируйте, чтобы положение ходового ролика совпадало с контактом камеры один. В противном случае проверните вал, повторите процедуру;
  • Отрегулируйте вентили: «1246» после прокрутите вал так, чтобы насечки шкива и остова совпали, отрегулируйте вентили «3578»;
  • Что бы отрегулировать вентиль, пошевелите вращательную пару, после, не прикладывая много сил, ударьте по ней молотком со стороны клапана;
  • Придерживая винт регулировки ключом на «11», открутите гайку;
  • Проконтролируйте зазор, при необходимости отрегулируйте. Сколько миллиметров выставлять связано с нагрузками на двигатель, стандартная регулировка предусматривает 0,4мм;

  • Придерживая болт при помощи ключа или отвёртки, зафиксируйте деталь гайкой. Если зазор нужного размера, регулируйте следующий клапан, если нет — повторите настройку;
  • Соберите свечи, крышку, проводники в обратном порядке;
  • Заведите мотор, убедитесь, что каждый элемент механизма смазывается. В противном случае, отпустите фиксатор оси коромысла (камера «4»);
  • Выключите мотор, установите крышку клапанов, зафиксируйте болты, установите патрубки;
  • Запустите и прогрейте мотор, проконтролируйте отсутствие стука на агрегате. Правильная регулировка исключает металлический звон и цокот.

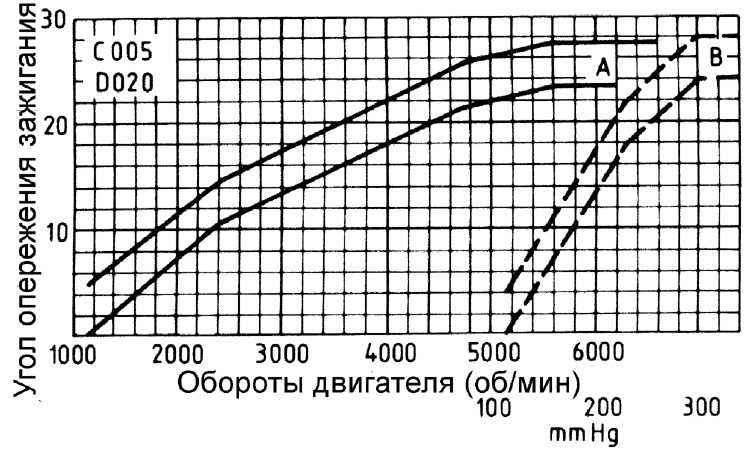

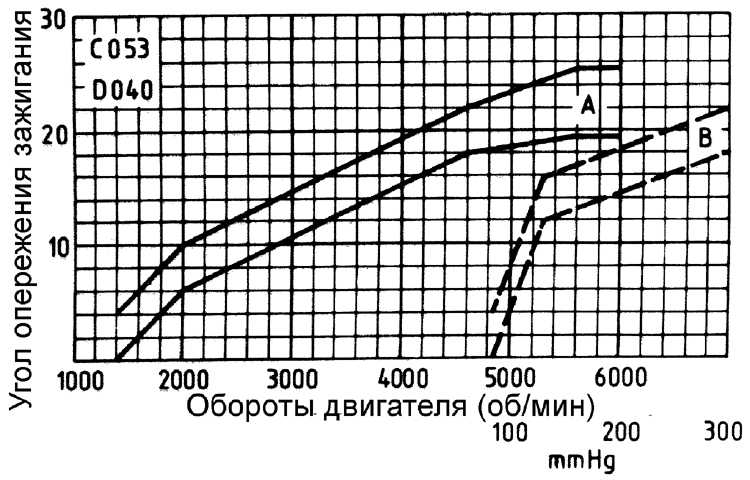

Техническая характеристика

Техническая характеристика Peugeot 405

27,000 – 27,033 мм

27,500 – 27,533 мм

28,000 – 28,033 мм

28,500 – 28,533 мм

36,000 – 36,039 мм

Выпускные клапаны не шлифуют.

13 + 0,08 или 13 + 0,05 мм

13,13 ± 0,011 мм; 13,29 ± 0,011 мм; 13,59 ± 0,011 мм

от 1,650 до 3,000 мм

от 3,025 до 3,550 мм

от 3,575 до 4,000 мм

Reinz или Curty

1,4 мм (обозначение при помощи выреза и отверстия диаметром 4 мм на выступе на одном из концов прокладки)

выступ со стороны маховика

от 83,000 до 83,010 мм

от 83,010 до 83,020 мм

от 83,020 до 83,030 мм

от 86,000 до 83,010 мм

от 86,250 до 86,268 мм

от 86,600 до 86,618 мм

от 83,000 до 83,010 мм

от 83,010 до 83,020 мм

от 83,020 до 83,030 мм

от 0,07 до 0,32 мм

от 0,07 до 0,27 мм

от 59,981 до 60,000 мм

от 59,681 до 59,700 мм

от 49,984 до 50,000 мм

от 49,684 до 49,700 мм

от 0,025 до 0,050 мм

от 0,038 до 0,069 мм

от 0,025 до 0,050 мм

2,40, 2,45 и 2,50 мм

Диаметр поршней

от 82,963 до 82,977 мм

от 82,973 до 82,987 мм

от 82,983 до 82,997 мм

от 0,15 до 0,35 мм

6° 30′ опережение

26,980 – 26,959 мм

27,480 – 27,459 мм

27,980 – 27,959 мм

28,480 – 28,459 мм

35,975 – 35,950 мм

0,35 МПа при 4000 об/мин

0,53 МПа при 4000 об/мин

0,41 МПа при 4000 об/мин

0,52 МПа при 4000 об/мин

SAE 10W/40 или 15W/50, API SF, CCMC G3, Esso Super Oil 10W/40 или Shell Puissance 5 SAE 10W/40

Насос охлаждающей жидкости
Центробежный насос охлаждающей жидкости установлен в блоке цилиндров двигателя и приводится в действие зубчатым ремнем.

Радиатор
Радиатор имеет алюминиевую сердцевину горизонтального течения.
Марка: Chausson или Valeo.
Термостат

смесь воды и незамерзающей жидкости в пропорции 1:1 (до -17° С)

Топливный насос
Механический, диафрагменный топливный насос приводится в действие эксцентриком распределительного вала.

Mann Microtop C 33 156

Читайте также  Рабочий цикл четырехтактного дизельного двигателя

Solex 34/34 Z1 446/460

Solex 34/34 Z1 447/462

Magneti Marelli G5 одноточечная

MagnetiMarelli G6 одноточечная

Solex Fenix IB одноточечная

Топливный насос
Электрический тип, внешний (ранние модели) или внутренний (более поздние модели).

0 – 370 см 3 за 15 секунд

360 см 3 за 15 секунд

Magnett Marelli 8P многоточечная

Sagern-Lucas 4GJ многоточечная

Bosch Motronic MP5. l многоточечная

Bosch L3. l-Jetronic многоточечная

Bosch Motronic MP3. l многоточечная

Bosch LU2-JETRONIC многоточечная

Bosch Motronic MI. 3 многоточечная

Bosch Motronic ML4. l многоточечная

Bosch Motronic MP3. 2 многоточечная

бесконтактная система зажигания

составная система зажигания, управляемая блоком ECU

прямая система зажигания, управляемая блоком ECU

Распределитель

Bosch или Ducellier

10° перед ВМТ при 750 об/мин

5° перед ВМТ при 900 об/мин

10° перед ВМТ при 850 об/мин

управляются блоком ECU (не регулируется)

1–3–4–2 (№1 со стороны привода распределительного вала)

Если используется топливо с низким октановым числом, установка угла опережения зажигания должна быть уменьшена на 3° на следующих двигателях: XU92C (D2D), XU9J2 (D6A), XU9J4 (D6C) и XU52C (B2A).

Характеристики опережения зажигания (двигатель XU9)

Bosch или Ducellier

Свечи зажигания
Свечи зажигания имеют конусное уплотнение (не имеют прокладки).
Марка и тип: Champion C7YCX или Eyquem FC 62 LS.
МОМЕНТЫ ЗАТЯГИВАНИЯ
Двигатели XU5, XU7 и XU9

затягивание моментом 60 Нм

отвинчивание, а затем затягивание моментом 20 Нм

затягивание на угол 300°

затягивание на угол 120°

затягивание моментом 40 Нм

отвинчивание, а затем затягивание моментом 20 Нм

Двигатель 40210d технические характеристики

Самый массовый двигатель ЗМЗ 402 — ЗМЗ 4021 ( 1992 г.- 2002 г. )

Двигатели 402 и 4021 выпускаются на Заволжском моторном заводе, разработаны на базе и взамен двигателей 24Д и 24-01. Двигатели умеренно форсированы по мощности и частоте вращения, что обусловливает невысокие нагрузки на поршень и гильзу, а также невысокую среднюю скорость поршня. Это обеспечивает малое изнашивание цилиндрапоршневой группы и высокую долговечность узла.


Коленчатый вал пятиопорный с большой рабочей поверхностью как шатунных, так и коренных подшипников, вследствие этого удельные нагрузки на подшипники сравнительно невелики.
Вкладыши коренных и шатунных подшипников изготовлены из стальной ленты, залитой алюминиевым сплавом. Такие вкладыши способны воспринимать большие нагрузки, сохраняя высокую работоспособность. Распределительный вал выполнен из отбеленного чугуна, что обеспечивает высокую износостойкость пары кулачок-толкатель. Седла клапанов изготовлены из легированного чугуна высокой твердости, выдерживающего высокую температуру и ударные нагрузки. Направляющие втулки клапанов выполнены из металлокерамики с высокими износостойкими свойствами. Материал клапанов — жаропрочная сталь, фаски тарелок выпускных клапанов направлены более жаропрочным сплавом. Все ответственные поверхности, подвергающиеся истиранию (кулачки распределительного вала, наконечники штанг толкателей, толкатели, коромысла, регулировочные винты коромысел и т.д.), изготовлены из специальных материалов и подвергнуты термической обработке. Гильзы цилиндров изготовлены из специального легированного чугуна и не имеют вставки в верхней части. Алюминиевые поршни имеют залитую терморегулирующую вставку и бочкообразный профиль из высокопрочного чугуна с хромированной рабочей поверхностью юбки. Верхние поршневые кольца изготовлены из высокопрочного чугуна с хромированной рабочей поверхностью. Все основные трущиеся поверхности смазываются под давлением.

В смазочной системе установлены масляный насос высокой производительности и полнопоточный фильтр тонкой очистки с бумажным фильтрующим элементом.

Система охлаждения имеет принудительную циркуляцию охлаждающей жидкости по блоку цилиндров и по головке блока цилиндров.

В результате указанных конструктивных и технологических мер ресурс двигателя до капитального ремонта составляет 250 тыс. км пробега автомобиля по дорогам первой категории. При данной конструкции газопровода с подогревом центральной части впускной трубы отработавшими газами, обеспечивающей равномерное распределение горючей смеси по цилиндрам, а также с настроенной системой выпуска отработавших газов, при оптимальных фазах открытия и закрытия клапанов двигатели развивают мощность 73,5 и 66,2 кВт при частоте вращения 4500 об/мин. В конструкции двигателя учтено удобство обслуживания его в процессе эксплуатации. С левой стороны двигателя расположены бензиновый насос, стартер, датчик-распределитель зажигания, указатель уровня масла, кран масляного радиатора, датчик аварийного давления масла, масляный фильтр, фильтр тонкой очистки топлива, свечи зажигания, с правой стороны — генератор, газопровод с сектором регулирования подогрева смеси, сливной кран охлаждающей жидкости, датчик указателя давления масла и карбюратор. В жидкостном насосе установлен подшипник, который при сборке заполняется смазкой, и в процессе эксплуатации добавления смазки не требуется. Регулировка зазора между коромыслами и клапанами производится при снятой крышке коромысел. В конструкции двигателя также предусмотрена возможность легкого ремонта. Для этой цели цилиндры выполнены в виде отдельных деталей «мокрых» гильз, легко вставляемых в блок цилиндров, а коренные и шатунные подшипники имеют тонкостенные сталеалюминевые вкладыши, которые можно заменить, не прибегая к услугам ремонтных заводов, а иногда даже не снимая двигателя с автомобиля. Для изготовления деталей двигателя широко используются алюминиевые сплавы, кроме такой традиционно алюминиевой детали, как поршень, из алюминиевого сплава изготовлены основные корпусные детали, блок цилиндров и картер сцепления, головка цилиндров, крышка распределительных шестерен, корпус водяного насоса, корпус и крышка термостата, корпус масляного насоса, корпус крышка масляного фильтра, впускная труба. В результате широкого применения алюминиевых сплавов двигатель в сборе с оборудованием, сцеплением, коробкой передач (но без воздушного фильтра и вентилятора) весит только 205 кг.

Технические характеристики ЗМЗ-402 :

Количество цилиндров — 4
Рабочий объем цилиндров, л — 2,445
Степень сжатия — 8,2:1
Диаметр цилиндра, мм — 92
Ход поршня, мм — 92
Номинальная мощность (брутто) при частоте вращения коленчатого вала мин-1, кВт (л.с.) — 73,5 (100)4500
Максимальный крутящий момент (брутто) при частоте вращения коленчатого вала мин-1, Нм (кгсм) — 182,4 (18,6)2400-2600
Минимальный удельный расход топлива, г/кВт (г/лсч) — 292,4 (215)
Расход масла на угар, % от расхода топлива — 0,4
Масса, кг — 181
Октановое число бензина — 92

Добавить комментарий
