Установка топливо подкачивающего насоса

Преимущества установки подкачивающего насоса на дизель

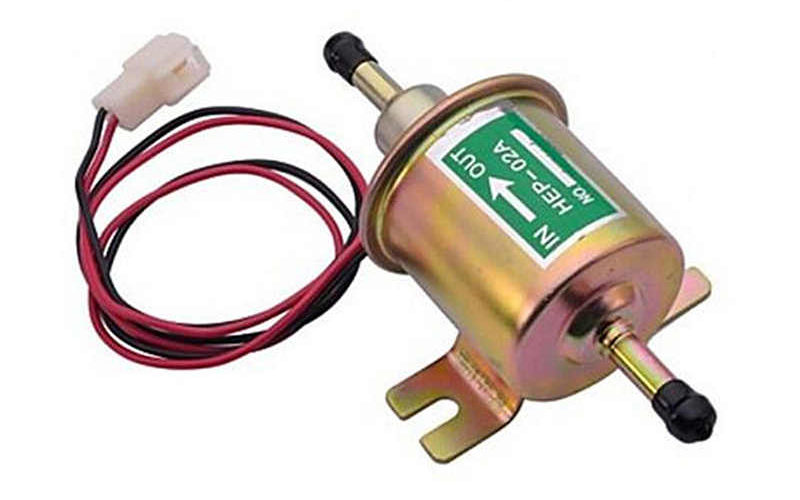

Если вернуться к основной теме, подкачивающий насос на дизель во многих случаях является электрическим. Такой насос становится важным элементом в системе питания, так как позволяет не только быстро и эффективно подать дизтопливо к ТНВД, но и пропустить солярку через фильтры.

Также наличие подкачивающего насоса позволяет добиться стабильной работы дизельного двигателя во всех режимах и на любых оборотах, то есть исключается нехватка топлива под нагрузками. Еще отметим, что многие владельцы дизельных авто, которые штатно не имеют дополнительного насоса, принимают решение установить его самостоятельно.

Данная необходимость может быть продиктована разными причинами, начиная с незначительного завоздушивания системы питания после стоянки и заканчивая стремлением облегчить пуск дизельного двигателя. Насос можно поставить как в топливный бак, так и интегрировать на определенных участках топливных магистралей подачи дизтоплива уже после бака.

Как правило, после установки владельцы отмечают, что дизель легче заводится (нужно сделать меньшее количество оборотов стартером). Также отмечается более стабильная работа ДВС на разных режимах (переходные режимы, ХХ, работа под нагрузкой). В некоторых случаях возможен и прирост мощности, так как горючее стабильно подается к ТНВД даже на высоких оборотах.

Устройство подкачивающего насоса и различные типы ТННД

Если говорить о конструкции, топливный насос низкого давления имеет следующие составные элементы:

1. Приводной вал
2. Ротор с лопастями
3. Статор
4. Диск распределения
5. Приводную шестерню-регулятор
6. Соединительные муфты

Принцип действия заключается в том, что сначала начинает двигаться ротор, в результате его лопасти приближаются к статору. В результате под воздействием центробежной силы создаются «камеры» и определенное напряжение. Затем из камер горючее поступает к ТНВД. Для подачи топлива в диске распределения выполнены каналы. Если давление превышает норму, часть горючего перенаправляется на редукционный клапан.

С учетом того, что подкачивающий насос и насос высоко давления связаны, для того, чтобы поддерживать необходимые условия, имеется топливный сливной дроссель. Указанный дроссель представляет собой жиклер, который вкручен в ТНВД.

Данное решение позволяет поддерживать нужные условия в камерах, при этом учитывается зависимость от той скорости, с которой движется приводной вал. Подобная схема хорошо подходит для дизельных моторов, при этом существуют и другие виды подкачивающих насосов.

Разновидности топливных насосов низкого давления

Начнем с того, что топливный насос низкого давления установлен на любом автомобиле, бензиновом (карбюратор, инжектор), так и на многих дизельных, но не на всех. Данное устройство «вытягивает» горючее из топливного бака, после чего топливо проходит через фильтры, попадает в дозирующие системы и подается в двигатель.

При этом подкачивающие насосы бывают механическими и электрическими. На бензиновых карбюраторных ДВС стоит механический насос, на инжекторных моторах подкачивающий топливный насос электрический. Однако если в бензиновых аналогах независимо от типа мотора такой насос является основным, в дизельных двигателях подкачивающий насос подает топливо на ТНВД.

Механический подкачивающий насос, как правило, ставится на блок цилиндров. В действие такое устройство приводит сам двигатель. Если просто, во время вращения мотора происходит нажатие на специальный кулачок насоса, в результате устройство начинает закачивать горючее в карбюратор. Также механический насос имеет специальный рычаг, что позволяет вручную прокачать бензин перед запуском двигателя.

Электрический подкачивающий насос стал необходимостью после того, как появились инжекторные двигатели. Дело в том, что для нормальной работы инжектора топливо должно подаваться на форсунки под более высоким давлением по сравнению с карбюраторными ДВС.

Естественно, слабый по производительности механический насос не способен справиться с такой задачей. Ему на смену пришел электробензонасос. Такой насос фактически представляет собой электродвигатель и насосную камеру, которые объединены в общем в корпусе. Нагнетатель расположен прямо в бензобаке и погружен в топливо. Также в корпус насоса интегрирован датчик уровня топлива и специальная сетка-фильтр для очистки горючего.

Такое решение имеет целый ряд преимуществ, так как устройство более производительное, а также не перегревается от избытков тепла в подкапотном пространстве. Также перед запуском двигателя нет необходимости подкачивать топливо вручную, так как после поворота ключа зажигания подкачивающий насос начинает сразу работать, поднимая давление в системе питания.

Еще следует отметить, что в схеме с электрическим насосом топливо постоянно движется по магистралям, что позволяет поддерживать нормальную температуру горючего и избежать перегрева.

Топливоподкачивающий насос однократного действия

Топливоподкачивающий насос однократного действия состоит из корпуса, в котором размещены шток, поршень и клапана.

На входе и выходе топлива в корпусе в корпусе насоса установлены впускной 5 и выпускной 1 клапаны с пружинами. Привод насоса осуществляется от эксцентрика 3 кулачкового вала ТНВД. Усилие через толкатель передается на привод поршня топливоподкачивающего насоса. Обратный ход поршня осуществляется под действием пружины 6. Принцип работы такого насоса заключается в следующем. При сбегании эксцентрика 3 с толкателя 2 давление на поршень 4 со стороны толкателя пропадает и под действием пружины 6 поршень перемещается вверх. Впускной клапан 5 при этом закрывается, а выпускной 1 открывается и топливо поступает к ТНВД. При набегании эксцентрика 3 кулачкового вала на шток 2 поршень 4 движется вниз. Топливо находящееся под давлением открывает впускной клапан 5 и поступает через прорези в поршне в полость, находящуюся над поршнем.

Насос топливный низкого давления: первая ступень системы питания дизеля

Для работы топливного насоса высокого давления дизельных двигателей необходимо обеспечить подачу топлива в него под напором. Данную задачу решает топливный насос низкого давления — все об этом механизме, его типах, конструкции и принципе работы, а также о выборе и замене насосов рассказано в статье.

Что такое топливный насос низкого давления (ТННД)?

Топливный насос низкого давления (топливоподкачивающий насос, ТННД) — компонент ступени низкого давления топливной системы и системы впрыска дизельного двигателя; насос для подачи топлива из топливного бака во впускную полость топливного насоса высокого давления (ТНВД).

Данный агрегат выполняет несколько функций:

• Создание на входе в ТНВД необходимого для его функционирования избыточного давления;
• Обеспечение поступления в ТНВД достаточного объема топлива;
• Создание во всасывающей разрежения, необходимого для забора топлива из бака и преодоления сопротивления фильтра грубой очистки (ФГО);
• Создание давления, достаточного для преодоления топливом сопротивления фильтра тонкой очистки (ФТО);
• Предотвращение выделения пузырьков легколетучих фракций из топлива при движении в топливной магистрали (что может происходить вследствие нагрева топлива во время работы двигателя и в теплое время года).

Применение ТННД на дизелях обусловлено особенностями работы ТНВД. В отличие от других типов насосов, на входе ТНВД не создается разрежение, за счет которого обеспечивался бы забор топлива из бака. Напротив, для нормальной работы насосных секций ТНВД на его входе необходимо создать некоторое избыточное давление (порядка 4-6 атмосфер) — именно эту задачу и решает ТННД.

ТННД обычно выполняется в виде отдельного компактного узла, который монтируется непосредственно на ТНВД и имеет привод от его кулачкового вала, либо устанавливается отдельно и имеет собственный привод. Вход ТННД соединен с магистралью топливной системы со стороны бака и ФГО, выход — с магистралью со стороны ФТО и входа ТНВД. В результате такого расположения топливоподкачивающий насос создает разрежение для забора топлива из бака и повышает его давление для преодоления сопротивления ФТО и подачи на ТНВД.

ТННД является одним из основных компонентов системы питания дизельного мотора, его поломка фактически выводит из строя и всю силовую установку. Так что ТННД необходимо как можно скорее ремонтировать или менять, а, чтобы сделать это правильно, следует разобраться в существующих типах этих агрегатов и их конструкции.

Классификация ТННД

Конструкция роликового топливоподкачивающего насоса

Конструкция роторно-лопастного топливоподкачиваюшего насоса

Конструкция шестеренчатого топливоподкачивающего насоса

В системах питания дизелей находят применение насосы трех основных видов:

• Шестеренчатые;
• Роторные;
• Поршневые.

При этом агрегаты могут иметь различный привод:

• Механический — от вала ТНВД, коленвала, распредвала;
• Электрический — от встроенного электромотора.

Как правило, электрический привод имеют некоторые виды роторных (роликовых) насосов, они выполнены в виде автономного узла, монтируемого рядом с двигателем, у топливного бака или в ином месте. Роторные и шестеренчатые насосы применяются на легковых авто и коммерческих грузовиках, оснащенных системой впрыска Common Rail (они могут быть как автономными, так и интегрированными в корпус ТНВД). Дизельные двигатели грузовых автомобилей с распределительной системой впрыска обычно имеют поршневой насос, интегрированный с ТНВД.

Каждый из указанных агрегатов имеет различный принцип работы и свои конструктивные особенности.

Конструкция и принцип работы роторных ТННД

Роторные насосы низкого давления бывают различных типов — роторно-лопастные, роликовые и другие. Однако они отличаются лишь способом формирования замкнутых камер для топлива.

Насосная секция роторного ТННД состоит из цилиндрического корпуса (плиты нагнетания), в стенках которой выполнены прорези переменного сечения, и вращающегося внутри корпуса ротора с прорезями, в которые на пружинах вставлены ролики или плоские лопасти. При вращении насоса ролики/лопасти, упираясь в стенки корпуса, образуют замкнутые полости, захватывают топливо со стороны всасывания и проталкивают его по прорези — за счет сокращения объема камеры давление топлива возрастает, и когда ролик/лопасть проходит выпускное отверстие, топливо выбрасывается через него в систему.

Недостаток роторных насосов — необходимость в сложном приводе от коленчатого вала, шестерен распредвала или вала ТНВД. Это повышает стоимость агрегата и снижает его надежность. Однако ТННД данного типа с электрическим приводом автономны и их характеристики не зависят от режима работы силового агрегата — это обеспечивает стабильное поступление топлива в ТНВД и повышает устойчивость работы мотора.

Устройство и принцип работы шестеренчатого ТННД

Конструктивно этот насос очень прост, он повторяет устройство обычных шестеренчатых масляных насосов. Основу ТННД составляет корпус, внутри которого расположены две зацепленные друг с другом шестерни. Каждая шестерня вращается в своей половине корпуса так, что ее зубцы прижаты к стенкам и образуют ряд герметичных камер. При вращении шестерен эти камеры захватывают топливо и перемещают его в сторону выпуска, за счет постоянного поступления топлива в сторону нагнетания его давление повышается до необходимой величины.

Для шестеренчатых насосов присущи те же преимущества и недостатки, что и для роторных. Однако эти ТНВД более просты по конструкции, а поэтому они дешевле в производстве и обслуживании, что и обусловило их широкое распространение.

Конструкция и принцип работы поршневого ТННД

Поршневые топливные насосы низкого давления бывают двух типов:

• Однократного действия — за один рабочий цикл выполняется одно накачивание топлива;
• Двукратного действия — за один рабочий цикл выполняется два накачивания топлива.

Наиболее просто устроен насос однократного действия. Его основу составляет литой корпус, в котором находятся впускная и нагнетательная полости, а также центральная полость под поршень. Поршень соединен со штоком, который через цилиндрический толкатель или ролик опирается на эксцентрик кулачкового вала ТНВД, а обратной стороной упирается в пружину. Непосредственно в поршне или на всасывающей секции насоса выполнен впускной клапан, а выпускной расположен в нагнетательной секции.

Работа поршневого насоса однократного действия сводится к следующему. Пружиной шток прижимается к вращающемуся эксцентрику, поэтому при вращении вала шток набегает и сбегает с эксцентрика, а поршень совершает возвратно-поступательные движения. При движении поршня в сторону нагнетательной секции его клапан открывается и полость над ним заполняется. При движении поршня вверх клапан закрывается и полость герметизируется — за счет этого давления топлива повышается. При достижении необходимого давления срабатывает выпускной клапан и топливо поступает к фильтру тонкой очистки и ТНВД. Далее процесс повторяется.

Насосы однократного действия нагнетают топливо только при движении поршня в одну сторону, поэтому они создают пульсирующий поток. Этот недостаток устранен в насосах двукратного действия.

Конструктивно ТННД двукратного действия похож на предыдущий, однако в нем выполнены две пары впускных и выпускных клапанов, а поршень является герметичным и делит полость на две камеры. Работает агрегат просто. При движении поршня объемы полостей над и под ним изменяются: одна увеличивается, а другая уменьшается. В полости с уменьшающимся объемом давление растет и в определенный момент топливо, преодолев усилие пружины выпускного клапана, поступает в магистраль к ТНВД. В полости с увеличивающимся объемом, напротив, давление падает, за счет чего в нее поступает топливо из бака. При движении поршня в обратную сторону полости меняются ролями и в них происходят описанные выше процессы.

Насосы двукратного действия нагнетают топливо при движении поршня в обе стороны, поэтому они создают более равномерный поток топлива.

В насосах также предусмотрены механизмы изменения подачи топлива вслед за изменением скорости вращения коленвала. Это достигается регулировкой усилия пружины и введением в насос перепускного канала (иногда с дополнительным клапаном). Настройка этих компонентов выполняется так, чтобы при снижении оборотов мотора амплитуда движения поршня уменьшалась (например, за счет подачи топлива под поршень в насосах однократного действия или за счет упругости пружины) — это уменьшает подачу топлива, при росте оборотов подача восстанавливается.

Также в этих механизмах встраивается насос ручной подкачки, посредством которого осуществляется заполнение системы после длительного простоя или ремонта. Такой насос имеет простейший ручной привод с помощью рукоятки, которая в транспортном положении зафиксирована на корпусе агрегата резьбой.

Вопросы выбора и замены ТННД

Топливоподкачивающий насос постоянно работает с высокими нагрузками, вследствие чего его детали — поршень, клапаны и их седла, уплотнительные компоненты — подвергаются интенсивному износу и становятся причинами поломок. В большинстве случаев для устранения неисправностей и восстановления работы ТННД требуется заменить отдельные детали, которые продаются в ремкомплектах.

В случае серьезных поломок — при возникновении трещин в корпусе, изломов и разрушения деталей, их деформации и т.д. — насос меняется в сборе. На замену следует выбирать ту модель топливоподкачивающего насоса, которая рекомендована производителем транспортного средства и по характеристикам совместима с ТНВД. Все работы по замене и настройке насоса необходимо выполнять в соответствии с инструкцией по ремонту и ТО данного конкретного транспортного средства. При правильном выборе агрегата вся система питания дизеля будет работать надежно и эффективно на всех режимах.

Топливный насос низкого давления дизельного двигателя: основные особенности и предназначение

Двигатель автомобиля часто сравнивают с человеческим сердцем. И определенное сходство действительно есть. Благодаря сердцу человек может жить, а автомобиль благодаря мотору – двигаться. Сердце прокачивает кровь в организме – обеспечивает ее циркуляцию ко всем ключевым органам. В двигателе такую функцию выполняет топливная система. Сегодня мы рассмотрим особенности и предназначение насоса низкого давления. Этот элемент является очень важной частью системы питания. ТННД необходим для подачи горючего к ТНВД. Часто его устанавливают рядом с ТНВД. Оба механизма соединены при помощи патрубков, через которые осуществляется циркуляция. Одновременно топливо проходит через фильтры, где очищается.

Какие задачи решает ТННД в топливной системе

Топливный насос низкого давления дизельного двигателя решает важную задачу.

Как устроен ТННД

Топливный насос низкого давления дизельного двигателя состоит из вала привода. Прокачивание осуществляется при помощи специального ротора, на котором имеются лопасти. Также в конструкции предусмотрен статор, распределительный диск и приводная шестерня. Когда ротор приводится в действие, происходит сближение его лопастей со статором. Затем выполняется формирование камер из-за воздействия центробежной силы. Так как в полости насоса создается напряжение, то горючее поступает из них непосредственно к ТНВД. Для этого существуют каналы в распределительном диске. Незначительный объем дизеля попадет в клапан редукции, если давление больше необходимого.

Устройство подкачивающего насоса

Подкачивающий или топливный насос низкого давления (ТННД) в дизельных силовых агрегатах имеет простую конструкцию. Он состоит из двух шестеренок, которые постоянно находятся в сцеплении друг с другом. В процессе вращения зубья этих шестерен создают поток горючего по топливной системе к насосу высокого давления. Главный элемент конструкции в насосе помпового типа – поршень, который нагнетает топливо. Для подачи дизеля необходимо два режима работы поршня. Это рабочий ход и вспомогательный.

Разновидности ТННД

Топливный насос низкого давления дизельного двигателя – это только одна разновидность этих механизмов. Кроме дизельных, данные устройства можно встретить в других двигателях, независимо от модели мотора или года его производства. Без насоса не обойтись – он необходим для подачи горючего из топливного бака и передачи его далее по системе.

Механический ТННД

Данная система устанавливается непосредственно на блоке цилиндров и закрепляется при помощи обыкновенных винтов. Работа такого насоса обеспечивается при помощи коленчатого вала с эксцентриком. Если нажать на эксцентриковый кулачок, внутри создаются сокращения. Так топливо подается по системе питания. Для того чтобы горючее не попало обратно, насос оснащен специальным клапаном. Остальные нажатия на кулачок отправляют бензин в карбюратор. Если в автомобиле установлен ТННД механического типа, то с ним можно легко завести двигатель даже при учете долгого простоя. Для этого просто вручную качают механизм подкачки.

Электрический

На современных автомобилях используют электрический топливный насос низкого давления дизельного двигателя и бензинового инжекторного мотора. Использование механического прибора стало просто невозможным. Он, ввиду меньшей мощности, не мог справиться с поставленными задачами. Он не создает необходимое давление внутри топливной системы.

Топливный насос высокого давления (ТНВД)

Это устройство считается одним из самых сложных в дизельном моторе. Главная его задача – обеспечить подачу дизеля в камеры сгорания под высоким давлением. Подача обеспечивается не просто под определенным давлением, но в необходимый момент времени. Порция очень точно отмеривается электроникой и полностью соответствует уровню нагрузки на агрегат. Существует несколько видов устройств по типу впрыска. Это агрегаты с аккумуляторной системой впрыска и с непосредственным действием.

Аккумуляторные ТНВД и их особенности

Насосы, оснащенные аккумуляторным впрыском, имеют отличия. Так, на рабочий привод плунжера будут действовать сжатые под давлением газы в цилиндрах двигателя. Также воздействие может оказываться с помощью пружин. Сейчас распространены устройства с аккумулятором гидравлического типа. Они устанавливаются в мощных моторах, работающих преимущественно на небольших оборотах.

Основные неисправности ТННД

Основная проблема – это снижение производительности устройства и падение уровня впрыска, которое обеспечивал топливный насос низкого давления дизельного двигателя. Определить его можно при помощи манометра или же датчика давления, который устанавливают на входе.

Как ремонтировать ТННД

В случае если упала эффективность работы агрегата, топливный насос низкого давления дизельного двигателя необходимо демонтировать и провести ревизию. Зачастую производительность снова вырастает после промывки и прочистки рабочих полостей и элементов устройства.

Зная, как устроен топливный насос низкого давления дизельного двигателя, принцип работы устройства, можно без труда отремонтировать его или же заменить.
