Самодельный двигатель для мотоцикла

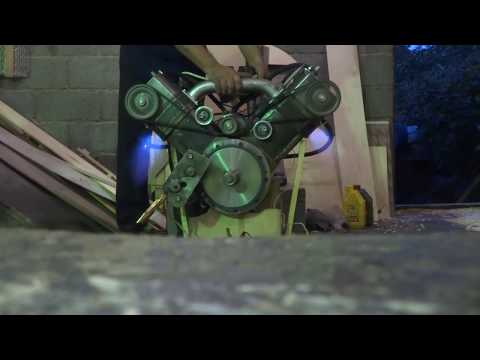

Самодельный V-образный мотор из днепровского

Рекомендуемые сообщения

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Похожий контент

Здравия!
Хочу сделать коммутатор(CDI) с ФУОЗ(формирователь угла опережения зажигания).

Зачем это нужно:
Чтобы в зависимости от величины оборотов регулировать момент подачи искры.
Если делать это правильно, то увеличивается мощность и в целом КПД двигателя за счёт более полного сжигания топлива.
Если нужно рассказать подробней по углу опережения зажигания – скажите мне об этом.
Обычные/комплектные коммутаторы не имеют функции ФУОЗ.

Себе уже собирал “на коленке”. Однако думаю это интересно ещё кому-то.
Поэтому пишите свои мысли, идеи и вопросы, мне интересно.

Как я вижу реализацию.
Технические подробности.
Так как двигатели бывают разные AC-CDI, DC-CDI. Чтобы сделать универсальный блок управления, его нужно делать без коммутационного блока. То есть в блок ФУОЗ заходит провод от датчика положения коленчатого вала(ДКПВ). А затем из блока ФУОЗ выходит провод на штатный коммутатор.

Так как в двигателях идёт только один импульс с ДКПВ(импульс подачи искры) и блок ФУОЗ не может видеть будущее, значит сам по себе не может сделать опережение. Поэтому путём нехитрых манипуляций с узлом ДКПВ делается раннее зажигание. А блок ФУОЗ делает запаздывание зажигания.

Так как карта угла опережения зависит от нагрузки, то должна быть предусмотрена возможность переключения режима работы, либо автоматически.

Пользовательские подробности.
Настройки карт УОЗ производятся через любое устройство(смартфон, планшет, ноутбук) у которого есть Wi-Fi. Операционная система устройства также любая(iOS, android, windows, imac, apple, linux…).

Для удобства настройки имеется встроенный светодиод-стробоскоп и щуп для высоковольтного/свечного провода.

Какой я вижу функционал.
Думаю функционал будет зависеть от версии.
Версия 1:
Пользовательские кнопки 2-4 шт.(переключение режима работы/карты УОЗ)
Счётчик моточасов.

Версия 2:
Версия 1+
Подключение датчика положения заслонки, датчика температуры и датчика детонации.
Всё это позволит делать регулировку карты УОЗ автоматически + автоматическая корректировка УОЗ по датчику детонации(на грани детонации – максимум эффективности).

CAN интерфейс для связи с другими устройствами борт сети.

Версия 3:
Версия 2+
Встроенный коммутатор катушки зажигания – не нужен внешний коммутатор.
Датчик наклона(сигнализация)?
…

Проводил смену масла в движке YX 125 куб.см. (YX 153 FMI).
Сливной болт М12, расположен вертикально, длина резьбы 15мм, с шайбой толщиной 2мм, головка 17.
За сливным болтом ничего фильтрующего нет. Свободного места от нижней плоскости мотора до упора во что-то – 25мм (это если менять болт на другой).
Рядом с болтом слива расположен второй болт с наклоном к вертикали 45 градусов: М14, длина резьбы 9мм, с шайбой, головка 14.

В поисках фильтра решил его свернуть. После отворачивания из отверстия выстрелила пружина, за ней вылетела полая трубка-гильза с заглушкой и отверстиями. Обратно собрал так: гильза пластиковой заглушкой вверх, пружина, болт. На пружине хвосты разного диаметра, так что собрать неправильно вроде трудно.
Что это за гильза, не фильтр ли такой?

Двигатель вид снизу:

Update:
Гильза с пружиной за вторым болтом yx 125 – это гидронатяжитель цепи ГРМ. (Робинзон)

Последние посетители 0 пользователей онлайн

Ни одного зарегистрированного пользователя не просматривает данную страницу

Самодельный мотоцикл 2.4L с самодельным двигателем

4 Секунды до ста. Конечно не все детали самодельные, но собран он из различных комплектующих, а многое создавалось в ручную.

Бюджет нулевой, но потребовало три года работы. Ниже кину видос об устройстве двигателя.

Видео не моё, просто нашёл на ютубе и решил поделиться с вами

Безопасность на 0. Намотает на ремни и шестерни.

Размещено через приложение ЯПлакалъ

Этот вариант еще хуже для тех у кого хуй 45см.

Размещено через приложение ЯПлакалъ

Цитата (HAPKOTBAPb @ 5.06.2020 – 18:26)

4 Секунды до ста.

Это чуть динамичнее 400ки

наверное. Но чел в одно табло сделал то, что не может весь “ростмотопром” за последние 30 лет (и ещё стсолько же не сможет. Если к этому мужику не обратятся и не надут ему завод). И то, что “ниасилиси виликие русские байкеры” со всем их баблом и Задосрановым в голове.

ЗЫ. Нет ли там цилиндры от “Т40” (который трактор)? Тогда мужик далеко ушёл – респект и уважуха.
Кстати – при таком объёме и типе дрыгателя он чесотку порвёт как тузик грелку. Особенно если оба аппарата загругузить по полной. Думаю, что там такой крутящий – не всякий Священный Хорлей “сможет”. Интересно было бы замерить.

разово что-то собрать? да как нехуй делать всё собрать могут и прочее.

а вот только рынка мото нет, по этому продавать это барахло тупо некуда.
именно из-за емкости рынка у нас никогда и не будет никакого нормального мото производства, а тем более такого, чтобы могло с кем-то там бодаться, разрабатывать и внедрять серьёзные инновации.

но такие ыксперты как ты меня всегда веселят.

в топикстарте ну собрал себе человек неведомую хуйню. по факту как мотоцикл это полная поебень, но такие как ты сразу же выступают с мощнейшими умозаключениями.

Задолбали вы продаваны на рынок всё спихивать.
Сколько рынков новых появляется, а? Всё с чего-то начинается, надо не боятся а делать и пробывать.
Может если доработать с коллективом инженеров получится сказка. Вот тогда и продавонам работа, рекламируйте молите языками, раскручивайте или это сложно для современных отечественных манагеров.Цену нормальную поставить для своего рынка.

Размещено через приложение ЯПлакалъ

Цитата (Alex88 @ 05.06.2020 – 18:31)

в Роснано покажи, чтобы просранные миллиарды оправдали, может грамоту дадут?! А байк слишком навороченный- ремней много (затянет)

Не навороченный а все наружу. Обвес и для этого тоже – закрыть все ненужное

Размещено через приложение ЯПлакалъ

А что, в этом движке пальцев не должно быть?

Размещено через приложение ЯПлакалъ

Цитата

4 Секунды до ста.

короче как у 0.8 кубовой ямы?

Дукатик мой до сотни по паспорту 3,2. Но это показатель оторванный от реальности. В конечном итоге решает вес мота и водителя и крутящий момент. А у ТСа гроб тяжеленный – тяга есть а скорость набора под вопросомзз

Размещено через приложение ЯПлакалъ

Я так думаю, что 2.4 именно потому, что такой движок просто был. И не нужно было его покупать. Написали же, что бюджет близок к нулю.

Размещено через приложение ЯПлакалъ

У дукати и подвеска и двигло супер, разработка кучи инженеров с огромным опытом! А чел всё сам сделал! Так что колесо от дукати тебе в жопу чтобы грабля засунула! А нарвский видео новое снял про тебя!

Размещено через приложение ЯПлакалъ

Кастом, конечно, крут, но не для таких дорог

Размещено через приложение ЯПлакалъ

Размещено через приложение ЯПлакалъ

Фаршемобиль или крафтовый донор?

Размещено через приложение ЯПлакалъ

с неделю назад друга похоронил, похожего мегаладонщика и капиана-осторожность,а 5 лет назад его друга, такого же байкера
Настигла его выезжающая фура на трассе.

Если авто это средство повышенной опасности, то мотоцикл, это ускоритель жизни какой-то..

Цитата (HAPKOTBAPb @ 5.06.2020 – 18:26)

4 Секунды до ста.

Я слежу за работой Виктора. Реально мужик с золотыми руками,но как-бы результат ни о чем. Поэтому вся его работа это не сколькодосотки, а расчет и постройка двигателя с нуля

зы. моя одноцилиндровая японская шисотписятка, с целыми, ояебу 47 конями, делает сотку за 4.9с и это не спортуха и не драгстер, а ссаная турдура !

Прикрой все движущиеся детали, а так круто

Размещено через приложение ЯПлакалъ

Цитата (HAPKOTBAPb @ 5.06.2020 – 18:26)

Бюджет нулевой, но потребовало три года работы.

бюджет априори не может быть нулевым в таком деле

Цитата (UglyBoor @ 6.06.2020 – 01:39)

После фразы “пальцы тарахтят”закончил просмотр. Какие пальцы стучат?

Цитата (UglyBoor @ 6.06.2020 – 02:11)

Что с пальцами стучащими?Нам это важно!

Цитата (UglyBoor @ 6.06.2020 – 01:56)

Какие пальцы стучат? Тс или иные,Вы на вопрос то ответьте,какие пальцы стучат ежели не согласны.

Специально для кретина, неспособного забить в гугл “пальцы стучат”:

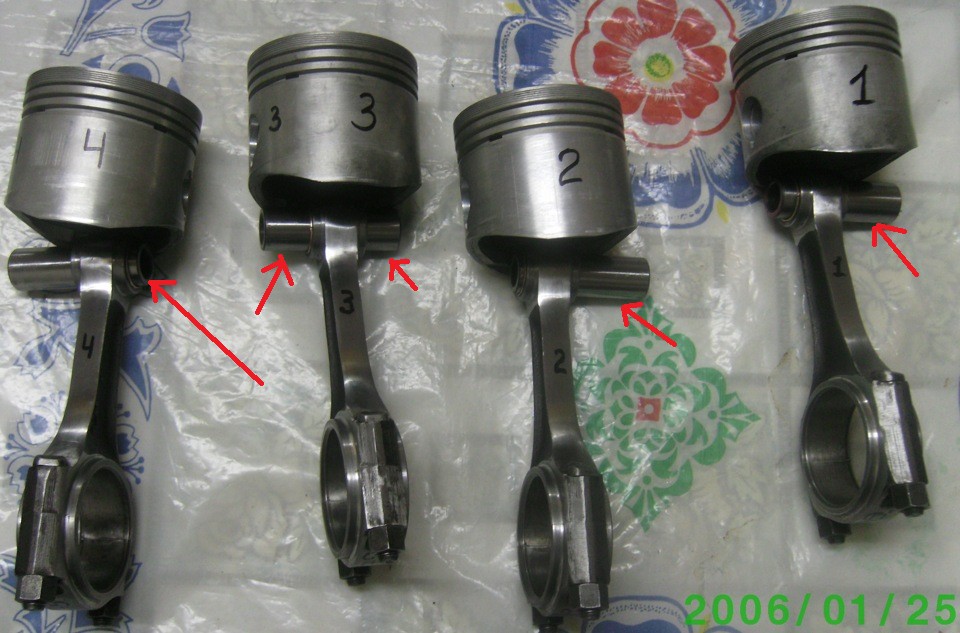

Вот это – пальцы и они начинают стучать, если дырка под них в поршне раздрочится.

А электробайки где?

Размещено через приложение ЯПлакалъ

Поршня от маза на 130, коробка от москвича,блок из трубы водопроводной и это заставил работать тут просто руки из нужного места

Размещено через приложение ЯПлакалъ

Столько недовольных) Чувак собрал НЕКОММЕРЧЕСКИЙ байк развлечения ради. Он просто как хобби собирал в гараже 3 года сей аппарат. Сам, без бюджета, без заводов, без команды инженеров. Постиг технологии 30 летней давности БЕСПЛАТНО и САМОСТОЯТЕЛЬНО. Это уже круто. Вас любого посади и попроси собрать с нуля авто 30 летней давности – 99,9% не соберут.

Понятно, что детали найдены, взяты у знакомых, куплены. Понятно что какие-то агрегаты он покупал в сборе, но все равно достойно уважения, даже не смотря на тот факт, что он ни разу не оратор и постоянно говорит “вот”. Тем не менее мот едет и едет очень неплохо для самоделки.

Бл8дь да если бы кто-то из здешних комментаторов собрал бы сам микроволновку с нуля, тут бы было 100500 постов и тем какой я у мамы инженер невротъебенный :)))) А тут чувак мот собрал и даже не выебнулся ни разу.

Самоделки Мотоциклы

? Мотоциклы – СумаСшедшие Самоделки ?!

Full Evolution – https://www.youtube.com/channel/UCzVBTNIQHxxXTgpHviIvX-A/featured?view_as=subscribe #мотоцикл #самоделка #кастом #мощь .

ПАЦАН СОБРАЛ НЕРЕАЛЬНЫЙ МОТОЦИКЛ СВОИМИ РУКАМИ. РЕАЛЬНО ПУШКА.

Пацан собрал крутой байк своими руками! Заехал туда где другой мотоцикл не заедет! Мотик хоть и дорожный, но с легкостью покоряет простенький .

Super BIKE .Мотовездеход самодельный.

Всем здравствуйте! Кто смотрит мои видео ,видели что у меня на металлолома валялась рама от Тулы и ,что бы она не валялась решил сделать .

Самодельный багги из люльки мотоцикла!

? Крутые СамоДельные Мотоциклы ?!

Full Evolution – https://www.youtube.com/channel/UCzVBTNIQHxxXTgpHviIvX-A/featured?view_as=subscribe #мотоцикл #самоделка #кастом #мощь .

Самоделки из тяжелого мотоцикла

Простейший заработок в интернете: https://ai.marketing/ru/campaign/lbkg2lt65f Качественный инструмент и запчасти: https://fas.st/yq5yc Купить технику .

САМОДЕЛКА ИЗ ЧЕРМЕТА И МОТОБЛОКА. Super Bike

Резина здесь http://minitraktorok.ru/ozka-6580-r13-analog-bel-219.

Мотоцикл с двигателем от Toyota Land Cruiser. Реакции людей и первая встреча с ДПС. Серия 8.

mannol.ru – здесь вы можете закупить многое для обслуживания вашей техники Мой Instagram https://www.instagram.com/bolt_moto_nexus Инста Иисуса .

Утонет или нет? Мотоцикл-Амфибия своими руками!

Первое испытание надувной системы для переправы через водные преграды на мотоцикле. Утопили мотоцикл или успешно превратили его в .

Самодельный минибайк с двигателем от мотоксы (триммера)

Решили построить минибайк на базе двигателя от мотокосы, получился очень интересный агрегат, правда есть некоторые недочеты но мы .

Мото самоделки сделанные своими руками

Мото самоделки сделанные своими руками Бесплатная браузерная игра Время для героя http://bit.ly/2ii6TPo Группа ВК https://vk.com/public105619609 .

ТУРБО ЛЮЛЬКА с мотором ТРАЙК из люльки. Первый выезд!

Культовый кастом проект. ТУРБО-ЛЮЛЬКА поехала. Поддержите проект. донат на покупку двигателя https://www.donationalerts.com/r/viktor_nk_kolesa .

✅Зверский мопед из Бензопилы ? удивил не по детски ?Снего-Мопед своими руками

Самодельный мотоцикл из водопроводных труб

Трицикл ДНЕПР.Самоделка.Мотоцикл Днепр + ВАЗ 2101=грузовой мотоцикл. Своими руками

Гайковерт Fujiwara http://ali.pub/5gg7iu трицикл своими руками самоделка мотоцикл самодельный трайк самоделки урал трицикл своими руками иж в .

Крутые самоделки ! ТОП 5 крутых авто мото самоделок !

Крутые авто и мото самоделки сделанные своими руками !

Трайк из ИЖ Юпитер 3

МОТО Багги- трайк из коляски от УРАЛА.

Вторая серия постройки нашего безумного проекта по постройке мини автомобиля – самоходной коляски от мотоцикла урал. Поддержите проект. донат .

Необычная самодельная мототехника. Нелепые и крутые мотоциклы.

Необычная самодельная мототехника. Нелепые и крутые мотоциклы. Для видео использованы материалы: https://zen.yandex.ru/oldtimer .

✅Лучшие ЛЮТЫЕ ? самоделки СВЕРХ-мощного ?транспорта КРЕОСАН

Наш основной канал – KREOSAN – https://www.youtube.com/user/kreosan Подписывайся на мой Instagram – https://www.instagram.com/kreosan/

✅Самодельный Баги Карт из мотоцикла Ява ? Зверская машинка

Лучший кэшбэк «Мегабонус» .

Мопец 2х2, полноприводный мотоцикл.

г.Черняховск, Калининградская область 7, янв. 2018 г. Мопец собрал: https://vk.com/id28461754 #wildwest4x4 #offroad39 #дикийзапад4х4 #калининград .

КОЛЯСКА ОТ МОТОЦИКЛА ВАЛИТ ПО ВОДЕ,Лодка своими руками

Не судите строго это только первый тест с двигателем Прибой 5 в следующем видео хотим поставим Ветерок 8 или мощнее.Собираем на новый мотор .

САМАЯ ЗАПРЕЩЕННАЯ САМОДЕЛКА! ЭТО ВООБЩЕ ЛЕГАЛЬНО.

Сделал самую запрещённую самоделку у себя в гараже!

Самоделка – МОТОЦИКЛ! (Обзор и сборка)

Группа – https://vk.com/club.brick Больше инструкций – https://vk.com/albums-63005111.

? СамоДельные ВезДеходы и СнегоХоды на базе Урал , ИЖ , Jawa ?!

Мой Второй Канал – https://www.youtube.com/channel/UCzVBTNIQHxxXTgpHviIvX-A/featured?view_as=subscribe #Самоделка #Снегоход #Вездеход В .

СУПЕР самодельный ТРИЦИКЛ (ТРАЙК) своими руками! Сборка #7!

Шикарная самоделка из ХЛАМА своими руками в домашних условиях! Не каждый МУЖИК откажется от этой самоделки! Сделай и себе эту шикарную .

? СамоДельные КвадроЦиклы – Урал , Днепр , Иж ?!

Самоделка #Квадроцикл #Урал #Днепр #Иж Квадроцикл – отличное решение для бездорожья. Он популярен у любителей экстремального отдыха, .

Самодельный Карт (с двигателем от мото Минск)

Вторая часть https://youtu.be/zZPq73o4LJo Всем привет! Я kolya mehanik и я рад приветствовать Вас на своем канале. Здесь вы найдете интересные .

? Мотоциклы в Стиле БОББЕР (BOBBER) ?!

Мой Второй Канал – https://www.youtube.com/channel/UCzVBTNIQHxxXTgpHviIvX-A/featured?view_as=subscribe #Боббер #Кастом #Самоделка Само .

Трайки из Мотоцикла Урал !

Трайк #Урал #Трицикл Мало кто знает, но трицикл на базе Урала можно соорудить у себя в гараже, имея немного времени и терпения, не располагая .

Из Урала минитрактор трансмиссия

30 ЛАЙФХАКОВ ДЛЯ ТВОЕГО БАЙКА!

Друзья спасибо что посмотрели ролик до конца. Если вы используете какие-то из этих лайфхаков или наоборот считаете какие-то из них полным .

Мотоцикл “МИНСК” с двигателем от мотоблока.Мишкино детище.

Простоял у нас старенький мотоцикл под открытым небом 2 года и казалось бы дорога ему в металлоприёмку.Но Мишка решил дать ему вторую жизнь .

За такие самоделки пора вводить налоги ! Гениальная идея

Насадка для дрели, которая реально выручает ! Гениальная идея ! Одна из ЛУЧШИХ самоделок для дрели ! Ты об этом точно не знал ! Полезная .

Призрачный гонщик и его байк (Кастомная самоделка на базе лего мотоцикла)

Записаться на первое занятие в конную школу: https://goo.gl/Bsi9EU промо-код “Lego red” дает 50% скидки Огромный заброшенный роторный .

самодельный горный мотоцикл из восхода/homemade, motorcycle

Самые крутые тачки, самоделки, трактора и спортивные авто – новинки Подпишись на канал .

Мощные Игрушки с Двигателями от Мотоциклов !

Full Evolution – https://www.youtube.com/channel/UCzVBTNIQHxxXTgpHviIvX-A/featured?view_as=subscribe #Самоделки #Картинг #мотоцикл Очень часто .

ИЖ Юпитер мотоцикл из металлома своими руками лом хлам металлоприёмка корч

Буду делать ИЖ Юпитер из металлома.

Игрушки из дерева=качаются,ездят. .Toys.Motorcycle

Игрушки.Мото-своими руками из дерева ,могут и поехать +фирменные.Видеообзор.Приятного просмотра.Для поднятия настроения автору пальчик .

Орлов – комедия русской хтони / вДудь

⚡️Путин обратился к народу Украины | Идеальная модель образования | Талибан у ворот | Полный Контакт

Я в пути ПРЯМО СЕЙЧАС! #1 / ПЭК приносит извинения)

Путин делает вид, что бедности нет | Блог Ходорковского

Шоу Красотка 1 серия

Железная логика (13.07.2021). Полный выпуск @Вести FM

ЭКСТРЕМАЛЬНЫЕ ПРЯТКИ В КОРОБКАХ ЧЕЛЛЕНДЖ ! *2 Часть*

БРИТНИ РЕАЛЬНО В ЗАЛОЖНИКАХ / GTA 6 / ЗАПРЕЩЕННАЯ АНИМАЦИЯ / sndk

ЧП: 12 июля 2021 года

Kalp Yarası 3. Bölüm

ПРАНК над ВЛАДОМ А4 *Экстремальные ЗАДАНИЯ ЧЕЛЛЕНДЖ*

ВСЯ СЕРИЯ ПЕНАЛЬТИ в ФИНАЛЕ Евро-2020. Италия — Англия

ЭКСПЕРТ ПО ВЫЖИВАНИЮ смотрит The Long Dark | Реакция Профи

WHICH ARE YOU? #shorts

Как я зарабатываю лазая по мусоркам Питера ? Dumpster Diving RUSSIA

Хотите хорошо провести время за просмотром видео? На нашем видео портале вы найдете видеоролики на любой вкус, смешные видео, видео о животных, видео трансляции и многое другое

Минибайк своими руками: фото и описание изготовления

Самодельный минибайк: фото и описание изготовления самоделки.

Несколько лет назад, листая картинки с мотоциклами в сети, я набрел на американский сайт, посвященный минибайкам — маленьким, самодельным мотоциклам, с двигателями от различной сельхозтехники.
В моем детстве, мы тоже строили нечто подобное, как правило, это был детский велосипед «Мишутка» с двигателем Д-6.

В отличие от нашей страны, в Америке это развлечение имеет больший масштаб — продаются киты для самостоятельной сборки, отдельные узлы, наборы для тюнинга.

Старые минибайки и детали для них, имеют значительную ценность на интернет-аукционах.
Загоревшись тоже когда-нибудь сделать нечто подобное, я стал искать чертежи, и наткнулся на статью в журнале «Популярная механика» от 01 января 1970 года под названием «Tom thumb minibike» с инструкциями для самостоятельной сборки маленького мотоцикла.

Самое ценное, что в статье приводились достаточно подробные чертежи, осталось только перевести все размеры из дюймов в метрические, купить сварочный аппарат, и можно начинать строить!

Я с самого начала решил строго не придерживаться оригинальной конструкции, сохранив лишь размеры рамы.
Старинный двигатель Ohlsson and Rice, из статьи, был заменен на такой же крошечный, но современный, от триммера.
На фото можно оценить размер моторчика в сравнении с гаечным ключом на 10.
Поначалу, я вообще не верил, что столь крошечный агрегат будет способен сдвинуть меня с места.

Центробежное сцепление для него, а также звездочки и цепи куплены в Китае.

Промежуточный вал сначала хотел купить готовый, на ebay они продаются под названием «minibike jackshaft kit», но в итоге решил изготовить сам.
Заодно установил на него маленький дисковый тормоз.

Общее передаточное отношение обеих цепных передач получилось около 16:1.
Колеса 4-дюймовые, от садовой тачки.
В качестве осей-болты М12 с переходными втулками для посадки в подшипники колес.

Для изготовления рамы было куплено 5 метров обычной, полдюймовой, водопроводной трубы, и сварен самодельный трубогиб.

Далее, за один вечер в гараже, была согнута и сварена рама, минибайк начал становиться похожим на увиденное в журнале.

Рулевая колонка, как и в оригинале, не имеет подшипников, а для облегчения скольжения подложена латунная шайба. Ось-все тот же болт М12.
Платформа, на которой установлен двигатель, имеет овальные отверстия для крепления к раме, обеспечивая, таким образом, возможность натяжения цепи.

Бензобак самодельный, из куска тонкостенной трубы, сидение-кусок фанеры, поверх которого несколько слоев из коврика для фитнеса, сверху чехол из кожзаменителя.

Итоговый вариант, после покраски баллончиком, выглядит так

Объем бака около литра, весит минибайк немало, килограмм 20.

От момента, когда были собраны все необходимые материалы и детали, до первой пробной поездки прошло около месяца работы по выходным.
Несмотря на скромный объем двигателя в 33 кубических сантиметра, минибайк резво трогается с места и легко разгоняет мои 90 кг веса до внушительных 20 кмч )))

Тест драйв самодельного минибайка:

Самодельный мини автомобиль из мотоциклетной коляски (58 фото)

Мини автомобиль сделанный из мотоциклетной коляски и двигателя от бензопилы, подробный фото отчёт по сборке самодельной машины.

Всем привет! Хочу Вам рассказать, как я воплотил в жизнь свою детскую мечту. В детстве, наверное, как большинство мальчишек, я мечтал о собственном детском автомобиле, на котором можно было-бы самостоятельно передвигаться. Хотелось именно машинку с мотором. Мне очень хотелось сделать машинку маленьких размеров, но такую, чтобы я свободно смог в неё поместиться.

У меня была коляска от старого мотоцикла Ява, и я решил что использую её как кузов, который будет крепиться к раме. Теперь определившись с концепцией своего автомобиля я начал собирать все запчасти в кучу.

Материалы для самоделки:

• 1. Двигатель от бензопилы Урал.
• 2. Коробка передач от мотоцикла М-72.
• 3.Колёса от садовой тачки- передние 4 дюйма (300 мм по наружи), задние 6 дюймов (350 мм по наружи).
• 4. Задняя ось 30 мм толщина, 900 мм длина.
• 5. Корпусные подшипники UCP206 2 шт. для задней оси.
• 6. Профильная труба 50Х30х2 мм для рамы
• 7. Руль.
• 8. Бак от бензопилы Урал.
• 9. Коляска от мотоцикла Ява.

Инструмент и расходники:

• 1. Болгарка
• 2. Отрезные зачистные круги
• 3. Сварочный аппарат и электроды
• 4. Дрель
• 5. Набор свёрл
• 6. Круглый и плоский напильник
• 7. Заклёпочный пистолет с заклёпками

Далее представлен подробный фото отчёт по изготовлению самодельного мини автомобиля.

Я начал создания своего автомобиля с подбора двигателя не случайно. Коляска от мотоцикла у меня была и я хотел установить двигатель так чтобы он был скрыт за корпусом коляски. Также мне очень хотелось, чтобы машинка была похожа на настоящий автомобиль, имела КПП (коробка переключения передач) и задний ход. В качестве двигателя я решил использовать двигатель от бензопилы Урал, он компактный, мощный (5 л.с.), имеет принудительное охлаждение и центробежное сцепление которое для меня было не лишним. КПП я взял от тяжёлого мотоцикла М-72 либо Днепр, МТ-10 и т.д. В коробке есть 4 передачи и одна задняя.

Для того чтобы соединить двигатель и КПП я взял половину картера (со стороны редуктора) двигателя, и сделал в нём проточку под выступ на картере, чтобы он плотно стыковался с двигателем.

Дальше берём КПП, и вырезаем шаблон по контуру коробки из картона. В шаблоне намечаем отверстия через которые коробка стыкуется с двигателем, и вырезаем шаблон.

Теперь ставим шаблон на кусок метала 5 мм и обводим его размечая все отверстия. Дальше вырезаем метал по размеченному контур, и сверлим отверстия.

Прикручиваем плиту к коробке.

Теперь подбираем сальник с наружним диаметром под отверстие в картере, а внутренним под диаметр первичного вала коробки. Одеваем сальник на вал и садим на него картер.

Переносим отверстия картера на плиту, просверливаем её под диаметр болтов и соединяем плиту с картером болтами.

Дальше нужно разобрать редуктор бензопилы и вытащить от туда вал на котором крепится чаша сцепления. Вал разрезаем по шестерне.

Этот кусок вала нужно приварить к первичному валу КПП. Для того, чтобы всё выставить ровно я вырезаю кусок паронита толщиной 1 мм и вставляю его в середину вала коробки, а в него вал от редуктора.

После проверки центровки обвариваю вал по-периметру.

Прикручиваем плиту с картером к КПП, и ставим на вал тарелку сцепления зажимая её гайкой.

Теперь займёмся изготовлением рамы. Для рамы я купил профильную трубу 50х30х2 мм. Длину рамы подгонял под коляску, чтобы сильно не выступала. Чтобы вам было понятней какие где размеры- сделал чертёж.

Из уголка 40х40х4 мм вырезаю крепление для подшипников задней оси, и сверлю в нём отверстия под болты. Корпусные подшипники стандарта UCP206 для задней оси диаметром 30 мм.

Из швеллера 100 мм делаю скобы, к которым будут крепиться поворотные цапфы.

Поворотная цапфа сварена из вала и оси под углом 10°, для большей управляемости, и устойчивости машинки.

Передние колёса от садовой тачки диаметром 300 мм.

Ступицы передних колёс выточены из корпуса автомобильной помпы. Не скажу точно от какого автомобиля потому, что нашёл эти корпуса на приёмке металлолома.

Тормозной барабан взял от переднего колеса мотоцикла Минск. Его было сточено по наруже и сделана проточка под шайбу.

Сначала поставил звезду от китайского мопеда с 428 шагом на 41 зуб, но потом поменял её на самодельную потому, что не хватало тяги. Ведущая звезда от того же мопеда с шагом 428 на 15 зубьев, проточена и приварена к вилочке коробки передач.

Кузовом моей машинки послужит старая люлька от коляски мотоцикла Ява. И теперь самое время её установить на раму. Люлька собрана из двух частей и соединена посредине. Я её разделил и нижнюю часть ставлю на раму.

Самоделка развивает максимальную скорость около — 60 км/ч.

В заключение хочу сказать, если у вас есть ребёнок и есть желание, сделайте что-то подобное вместе. В моём детстве, папа нам с братом сделал трёхколёсный веломобиль, и вы даже представить не можете сколько было радости, позитивных эмоций и впечатлений от такой техники. Прошло много лет, а воспоминания остались на всю жизнь. Поверьте если вы сделаете что-то подобное- ваш ребёнок такого тоже никогда не забудет.

Видео испытаний самодельной мини машины:
