Кран челябинец 25 тонн технические характеристики

Автокран Челябинец 25 тонн

Автокран Челябинец с грузоподъемностью 25 тонн выпускается лидером отечественной машиностроительной промышленности в области конструирования и разработки тяжелой строительной техники. Автокраны марки Челябинец считаются лучшими машинами повышенной проходимости среди российских аналогов. Само предприятие существует еще со времен СССР. В отличие от прочих производителей Челябинский механический завод продолжает свою работу по сей день, постоянно совершенствуя свою продукцию.

Автокран челябинец 25 тонн: технические характеристики

Самой многочисленной модельной линейкой в ряду производителя являются автокраны Челябинец 25 тонн. Техника различается по оснащению специальным оборудованием. Машины устанавливаются на базе автомобильного шасси УРАЛ, что позволяет производить работы в условиях труднопроходимых мест. Некоторые модели автокрана устанавливаются на базе автомобильного шасси КАМАЗ и МАЗ повышенной проходимости.

Основные особенности автокранов:

маневренность;
надежность конструкции;
широкая рабочая зона.

Общая основа из высокопрочной стали S700 обеспечивает машинам легкость и высокие эксплуатационные показатели. Опорный контур техники увеличенного размера гарантирует максимальную устойчивость. Так обеспечивается работа в окружности 360 градусов с высокой скоростью выполнения операций.

КС 45721-21

Модель КС 45721-21 устанавливается на шасси УРАЛ, МАЗ, КАМАЗ различных моделей. Установка использует двигатель автомобиля с мощностью 240-300 л.с. Преимущественно применяется колесная формула 6х6, у некоторых моделей 6х4. Полная масса техники колеблется от 19 до 22 тонн.

грузоподъемность — 25 тонн;
грузовой момент максимальный — 80 тм;
высота подъема стрелы максимальная — 21,9 м;
вылет стрелы — 3,2-20 м;
длина стрелы — 9,7-21,7 м;
опорный контур — 4,4х5,8 м;
максимальная скорость движения — 60 км/ч;
скорость подъема/опускания — 9,0-48,0 м/мин;
скорость посадки 0,3 м/мин;
максимальная глубина опускания — 17 м;
частота вращения — 0,1-2,24 об/мин.

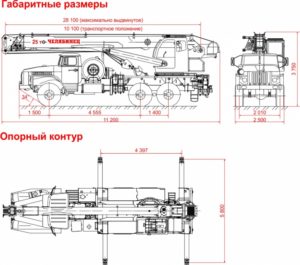

КС 55732-21/28/32

Машины устанавливаются на базе шасси УРАЛ, КАМАЗ и МАЗ различных модификаций с двигателями мощностью от 240 до 300 л.с. Минимальный радиус поворота техники составляет 11,6-11,8 метров. Полная масса машин колеблется в пределах 21,3-22,5 тонн. Колесная формула 6х6 и 6х4.

Рабочие характеристики для КС 55732-21/28/32 соответственно:

грузоподъемность — 25 тонн;
максимальный грузовой момент — 80/80/85 тм;
высота подъема стрелы максимальная — 21,9/27,3/31,8 м;
вылет стрелы — 20/26,5/27 м;
длина стрелы — 9,7-21,7/1,01-28,1/10,7-32,7 м;
опорный контур — 6,1х6 м;
максимальная скорость движения — 60 км/ч;
скорость подъема/опускания — 9,0-48,0/9,0-48,0/5,45 — 11 м/мин;
скорость посадки — 0,3/0,3/0,2 м/мин;
максимальная глубина опускания — 17/17/34 м;
частота вращения — 0,1-2,24/0,1-2,24/0,1 — 1,1 об/мин.

КС 55732 РИАТ

В качестве базового шасси использован автомобиль КАМАЗ РИАТ. Техника отличается маневренностью, топливной экономичностью и надежностью. Силовой агрегат марки Cummins обеспечивает выходную мощность 340-375 л.с. и соответствует экологическому классу Евро-4. КПП марки ZF повышает эффективность переключения передач.

грузоподъемность — 25 тонн;
грузовой момент — 80/80/85 тм;
высота подъема стрелы — 21,9/27,3/31,8 м;
высота подъема с гуськом — 28,4/34,5/40,6 м;
вылет стрелы — 20/26,5/27 м;
вылет стрелы с гуськом — 25/24/27 м;
длина стрелы — 9,7-21,7/10,1-28,1/10,7-32,7 м;
скорость подъема/опускания — 6,0-12,0 м/мин;
скорость посадки — 0,2 м/мин;
максимальная глубина опускания — 17 м;
частота вращения — 0,1-2,2 об/мин.

Дополнительно производитель выпускает автокран Челябинец КС 55732 в модификации с монтажной люлькой. Грузоподъемность дополнительного оборудования составляет 250 кг.

Автокран Челябинец 25 тонн

Автокраны Челябинец 25 тонн: модельный ряд

Основные особенности автокранов:

маневренность;
надежность конструкции;
широкая рабочая зона.

Автокран Челябинец КС 45721-21

грузоподъемность — 25 тонн;
грузовой момент максимальный — 80 тм;
высота подъема стрелы максимальная — 21,9 м;
вылет стрелы — 3,2-20 м;
длина стрелы — 9,7-21,7 м;
опорный контур — 4,4х5,8 м;
максимальная скорость движения — 60 км/ч;
скорость подъема/опускания — 9,0-48,0 м/мин;
скорость посадки 0,3 м/мин;
максимальная глубина опускания — 17 м;
частота вращения — 0,1-2,24 об/мин.

Автокран Челябинец КС 55732-21/28/32

Рабочие характеристики для КС 55732-21/28/32 соответственно:

грузоподъемность — 25 тонн;
максимальный грузовой момент — 80/80/85 тм;
высота подъема стрелы максимальная — 21,9/27,3/31,8 м;
вылет стрелы — 20/26,5/27 м;
длина стрелы — 9,7-21,7/1,01-28,1/10,7-32,7 м;
опорный контур — 6,1х6 м;
максимальная скорость движения — 60 км/ч;
скорость подъема/опускания — 9,0-48,0/9,0-48,0/5,45 — 11 м/мин;
скорость посадки — 0,3/0,3/0,2 м/мин;
максимальная глубина опускания — 17/17/34 м;
частота вращения — 0,1-2,24/0,1-2,24/0,1 — 1,1 об/мин.

Автокран Челябинец КС 55732 РИАТ

грузоподъемность — 25 тонн;
грузовой момент — 80/80/85 тм;
высота подъема стрелы — 21,9/27,3/31,8 м;
высота подъема с гуськом — 28,4/34,5/40,6 м;
вылет стрелы — 20/26,5/27 м;
вылет стрелы с гуськом — 25/24/27 м;
длина стрелы — 9,7-21,7/10,1-28,1/10,7-32,7 м;
скорость подъема/опускания — 6,0-12,0 м/мин;
скорость посадки — 0,2 м/мин;
максимальная глубина опускания — 17 м;
частота вращения — 0,1-2,2 об/мин.

Получите выгодное предложение от прямых поставщиков:

Автокран Челябинец КС-45721-21 25 т.

Описание

Кран Челябинец КС-45721-21со стрелой из трех секций из высокопрочной стали. Грузоподъемность автомобильного крана составляет 25 тонн. Смонтировать надстройку возможно на КАМАЗ или УРАЛ. Данная техника идеально подходит для осуществления широкого спектра строительных работ, возможен выбор дополнительных опций.

Автокран Челябинец КС-45721-21 25 т.

Технические характеристики

Базовое шасси	УРАЛ-4320	КАМАЗ-43118	КАМАЗ-65111	КАМАЗ-65115
Колесная формула	6х6	6х6	6х6	6х4
Двигатель	ЯМЗ-65654 мощность 169 кВт	КАМАЗ-740.662, мощность 221 кВт	КАМАЗ-740.662, мощность 221 кВт	CUMMINS, мощность 219 кВт
Габаритные размеры (м)	10,9 х 2,5 х 3,8	10,9 х 2,5 х 3,8	11,2 х 2,5 х 3,8	10,9 х 2,5 х 3,8
Радиус поворота (м)	11,6	11,8	11,8	11,8
Полная масса (т)	21,22	20,64	20,64	20,01
Распределение нагрузки тс через переднюю ось/ заднюю тележку	5,75/15,47	5,67/14,97	5,67/14,97	5,01/15,0

Характеристики надстройки:

Максимальный грузовой момент (т х м)	80
Длина стрелы (м)	9,7-21,7
Высота подъема на стреле с гуськом (м)	28,4
Вылет основной стелы (с гуськом) (м)	20 (25)
Номинальная скорость подъема груза (м/мин)	9,0-48,0
Скорость посадки груза при К=6 (м/мин)	0,3
Частота вращения (об/мин)	0,1-2,24
Скорость передвижения(км/ч)	60

Строительная люлька на базе автокрана:

до 12 м
свыше 12 м управление джойстиком на люльке

На все строительные люльки имеется разрешение Ростехнадзора.

Дополнительное оборудование:

Установка строительной люльки
Кондиционер
Утепление кабины

Автокран Челябинец КС-45721-21 25 т.

Дополнительные опции

Современное управление рабочими операциями от джойстика
Эргономичное кресло оператора с пневмоопорой для спинки и подголовником
Система управления от боковых рычагов
Специальная подготовка шасси и крановой установки для работы при температуре окружающей среды до -40
применение зимнего импортного гидравлического масла для стабильной работы крана при низких температурах (до -50), что продлевает срок службы компонентов гидравлической системы
Исполнение крана для работы в жарком климате (применение соответствующих эксплуатационных жидкостей, отсутствие предпускового подогревателя двигателя, отопителей кабин шасси и оператора крана, установка маслоохладителя гидросистемы)
Установка аудиосистемы в кабину оператора
Стойка стрелы на переднем бампере шасси (для дополнительной жесткости и устойчивости стрелового оборудования при движении по бездорожью, для облегчения крепления грузовой обоймы)
Гусек длиной 7 метров
Централизованная система смазки шасси (ЦСС)
Дополнительный топливный бак объемом 210 л.
Расширенный комплект ЗИП крановой установки (для эксплуатации 1 год)
Окраска в фирменные цвета заказчика, нанесения логотипа
Обработка кабины автомобиля антикоррозионным защитным материалом.
Окраска антикоррозионным защитным материалом.
Сдвиг (переустановка рессиверов)
Сиденье пассажирское среднее
Топливный бак 400л
Топливный бак 600л
Усиление кронштейна топливного бака дополнительным кронштейном
Усиленная защита радиатора системы охлаждения (установка кожуха радиатора)
Установка (наклейка) светоотражающих полос на кабину
Установка дополнительного радиатора отопителя кабины
Установка дополнительной звуковой сигнализации включения заднего хода
Установка задней светотехники на резиново- тканевых фартуках
Установка защитных сеток на задние фонари типа 6520
Установка защитных сеток на передние фары (пластиковый бампер)
Установка защитных сеток на противотуманные фары (пластиковый бампер)
Установка круговой шторы
Установка магнитолы JVC с CD с колонками (с учетом оборудования)
Установка металлической крышки для вертикального ящика АКБ
Установка нагревательной секции для подогрева топливопроводов
Установка независимого воздушного отопителя Планар (в кабину без спальн. места)
Установка омывателя фар струйного
Установка отопителя Вебасто Аэртоп 2000 в кабину
Установка панорамных зеркал
Установка подогревателя двигателя 14-ТС
Установка подогревателя жидкостного двигателя Webasto Thermo 90
Установка подогревателя зоны “Парковки” щёток стеклоочистителя
Установка преобразователя ПН 24/12-120 (24/12В)
Установка преобразователя типа «Страус» (24/12В) и прикуривателя
Установка прикуривателя (при наличии на а/м преобразователя)
Установка проблесковых маячков с окраской
Установка радиостанции Vektor VT 27 Comfort HP (связь с др водителями на расстоянии 20км)
Установка ручного топливного насоса для прокачки системы
Установка сертифицированного искрогасителя (включая искрогаситель)
Установка среднего пассажирского сидения
Установка тахографа
Установка тягово-сцепного устройства с электро-пневмо выводом
Установка утеплителя передней части кабины № Р53205-3914010-01
Установка ФГОТ рядом с двигателем
Установка электронасоса для перекачки топлива
Установка электроподогрева сидений водителя
Установка электроподогрева сидений водителя и правого пассажира
Экранирование пучков проводов системы электрооборудования

Более подробную информацию по наличию и установке дополнительных опций Вы можете получить у наших менеджеров, позвонив по тел.:

8 (495)788-77-83

Автокран Челябинец КС-45721-21 25 т.

Гарантия и обслуживание

По вопросам осуществления гарантийного и сервисного обслуживания техники Вы можете обратиться по тел.:

8 (495)788-77-83

Звоните: +7 (495) 788-77-83

КАТАЛОГ ТЕХНИКИ

Эвакуаторы
КМУ
Автовышки
Автоцистерны и АТЗ
Вакуумные машины
Мусоровозы
Уборочная техника
Строительная техника
- Автобетоносместители
- Автобетононасосы
- Автокраны
- Асфальтоукладчики
- Бульдозеры
- Гидромолоты и Буровые
- Грейдеры
- Катки
- Перегружатели
- Погрузчики, минипогрузчики
- Погрузчики телескопические
- Погрузчики вилочные
- Подъемники
- Самосвалы
- Сварочные/Опороперевозчики
- Экскаваторы
- Экскаваторы-погрузчики
Тракторы

МАРКИ

АКЦИИ

НОВОСТИ

Открытие СТО на Кетчерской!

Наша компания рада сообщить Вам об открытии сервисного центра в непосредственной близости от офиса продаж.

Ремонт и обслуживание грузовиков AVIA

“Транспортный Центр Сервис” успешно прошел сертификацию по гарантийному и сервисному обслуживанию всех моделей грузовиков AVIA.

Челябинец КС-45721 – описание и параметры

Автокран Челябинец КС-45721 разработан и изготовлен Челябинским механическим заводом и выпущен серийно в 1999 году. Задачей инженеров оборудования было создание автомобильного крана с высокими техническими параметрами и низким расходом топлива при выполнении крановых операций.

Описание автокрана КС-45721

Основой для несущих конструкций техники стал металлический лист марки 10ХСНД, который использовался с разной толщиной. Секционная стрела сварена под полным контролем качества на автоматических сварочных установках.

Шасси крана КС-45721 имеет устройство для стабилизации устойчивости и блокировки дифференциалов. Система подогрева облегчает запуск двигателя в зимнее время. Вращение поворотной платформы обеспечивается механизмом с планетарным редуктором.

Крановые механизмы приводятся в действие приводом гидравлического типа. Насосы, реализующие его работу, запускаются от двигателя базового шасси. Опоры оборудования оснащены усиленными гидроцилиндрами.

Стреловое оборудование автокрана может телескопироваться последовательно. Пульт управления крановыми механизмами расположен в кабине водителя. Безопасность грузоподъемной техники обеспечивает ограничитель грузоподъемности. В кабине водителя отображаются данные о массе груза, наклоне и длине стрелы, процентной загрузке кранового оборудования.

Технические и грузоподъемные характеристики

Автокран КС-45721 обладает следующими техническими параметрами:

максимальный вес поднимаемого груза – 25 тонн;
грузовой момент – 75 тм;
длина и вылет стрелы – 9,7-21,7 и 2,8-18 м;
скорость вертикального перемещения грузов – 7-21 м/мин;
базовый автомобиль – КамАЗ-53228;
формула колес – 6х4;
полная эксплуатационная масса – 22,1 т.

Габариты техники в метрах – 12х2,5х3,83.

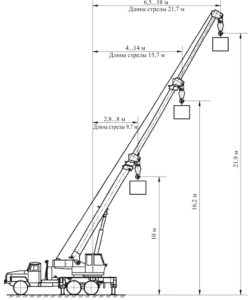

Грузоподъемные параметры автокрана Челябинец:

вылет стрелы с максимальной длиной – 6,5-18 м;
наибольшая масса груза на полном вылете – 0,8 т;
вылет с наибольшей грузоподъемностью – 3 м;
наибольшая телескопируемая масса – 4,5 т;
высота подъема материалов – 21,9 по крюку.

Диапазон рабочих температур – от минус сорока до плюс сорока.

Варианты модификаций

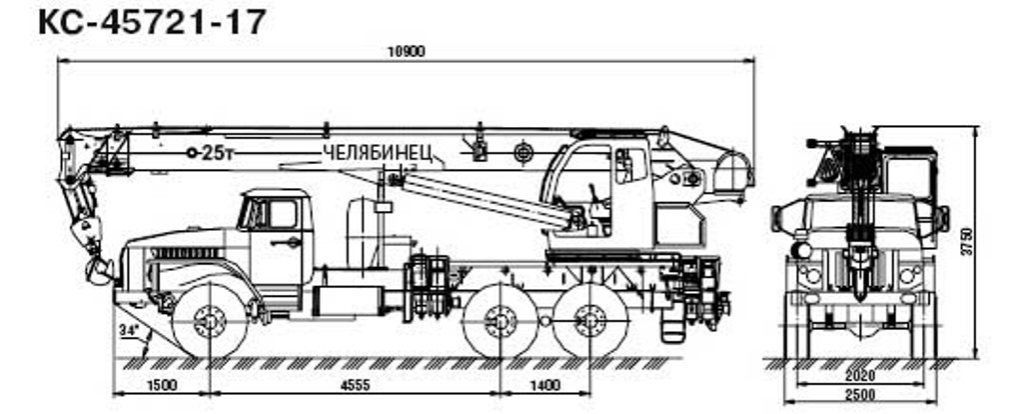

Известно всего 5 модификаций автомобильного крана. КС-45721-17 смонтирован на базе вездеходного шасси Урал-4320, мощностью двигателя 230 л.с. Еще две модификации на вездеходном шасси – КС-45721-24 и КС-45721-26 с мощностями силовых узлов 260 и 280 л.с. на базе автомобилей КамАЗ 43118 и 53228.

Модификация автокрана с формулой колес 6х4 автомобиля КамАЗ 65115 оснащена силовым узлом аналогичной мощности. Модель КС-45721-33 сконструирована на базе МАЗ-6303А3. Обновленные модели отличаются только мощностями и классами силовых агрегатов. На грузовысотные параметры это не оказывает влияния.

Видео по теме: Автокран Челябинец КС-45721

Автокран Челябинец 25 тонн

КС-45721 — обновленная в 2010 году линейка автомобильных кранов, использующих в качестве шасси автомобили Урал, МАЗ, КАМАЗ в односкатном (вездеходном) и двухскатном (шоссейном) вариантах. Данная техника может иметь один из двух типов стрелы: сварной (уголковой) или изготовленной из гнутого профиля. Максимальная грузоподъемность всех машин серии — 25 тонн.

Модификации
Описание
Характеристики
Доставка
Гарантия

Разнообразие шасси позволяет заказчику выбрать оптимальный вариант автокрана КС-45721 “Челябинец” для решения конкретных задач. Например, в северных регионах, где много снега и мало дорог отлично зарекомендовали себя вездеходные модели с колесной формулой 6х6 на базе автомобилей Урал и КАМАЗ. Впрочем, так называемые шоссейные модели (двухскатные) также вполне успешно справляются с российским бездорожьем.

Доработки конструкции крановой части позволили снизить уровень напряженности на выносные опоры и всю ходовую платформу, что повысило долговечность этого блока. Большая гибкость стрелы позволяет распределять напряжение по всей её длине, а не только в верхней и нижней частях. Кстати, корневая секция автокрана КС-45721 “Челябинец” 2010 г. усилена. Все это, а также более жесткое ОПУ шарикового типа снизило динамические нагрузки, действующие на весь механизм поворота рабочей платформы крана, уменьшило усилия при вращении, сделало его более плавным

На модернизированной версии автокрана КС-45721 “Челябинец” (2010 г.) устанавливается импортная лебедка с планетарным редуктором. Она имеет больший диапазон скоростей, а также легче и компактнее отечественных аналогов. Кроме этого, она выигрывает в плане долговечности и износоустойчивости.

Для всех машин данной линейки предусмотрено дооборудование стрелы 7-метровым гуськом с конструкцией мембранного типа, обеспечивающей высокую прочность блока. Данная опция позволяет увеличить максимальную высоту подъема груза до 29 метров.

Преимущества автокранов КС-45721 “Челябинец”

Отличная проходимость, даже у моделей на обычном (не вездеходном) шасси.
Простота обслуживания и ремонта. КС-45721 неприхотлив и сделан настолько удачно, что практически все возникающие проблемы можно решать прямо на той локации, где он работает, конечно, за исключением глобальных проблем, требующих ремонта в стационарных мастерских.
Высокая надежность и способность работать в условиях близких к экстремальным (низкие, высокие температуры, песок, пыль, грязь, и т. п.).
Мобильность — кран установлен на самоходном шасси, поэтому его перевозка, даже на дальние расстояния, не требует дополнительных затрат, в том числе аренды автотягачей или железнодорожных платформ.
Быстрое включение в работу – КС-45721 “Челябинец” не требует сборки, установки рельс и прочих сложностей, характерных для башенных кранов, машина готова к работе практически сразу по въезду на площадку.
Автономность — автокран не зависит от внешних источников питания, он работает от собственной силовой установки.

Кабина крановщика автокрана КС-45721 “Челябинец”

Кабина — основное место работы машиниста, в которой он проводит ежедневно по 8 и более часов. Соответственно, она должна быть не только функциональной, но и эргономичной. Конструкторы учли эти требования и создали, довольно просторную, в то же время компактную кабину, с удобно расположенными элементами управления.

Преимущества обновленной кабины:

панорамное остекление обеспечивает машинисту возможность контролировать груз на всех этапах его транспортировки;
эргономичная панель управления в которой классические рычаги управления заменены удобными джойстиками;
сидение оснащено пружинной подвеской, подголовником, поддержкой поясницы, регулируется вертикально и горизонтально;
для лучшего контроля рабочих операций при любом вылете стрелы кабина имеет регулировку угла наклона (до 28° по отношению к горизонту);
кабина имеет неплохую пылеизоляцию, дверца закрывается на замок и оснащается фиксатором для открытого положения;
стекла специальные (ударопрочные), верх кабины оснащен защитной решеткой.

ООО «Кран-Мастер», работает на рынке реализации тяжелой строительной, сельскохозяйственной и специальной техники более 10 лет. За это время фирма заработала репутацию честного делового партнера, четко выполняющего взятые на себя обязательства. Одно из основных направлений деятельности компании – продажа новой техники, цена которой часто бывает ниже, чем у взятой непосредственно с завода изготовителя.

Объясняется это давними и прочными связями со всеми предприятиями, работающими в данной отрасли, а также разумно устроенной системе логистики, величиной партий и т. д.

Например, на этой странице продается автокран “Челябинец 25 тонн” новый, сошедший с конвейера в 2017 году, полностью готовый к эксплуатации. Более того, наши специалисты провели тщательное тестирование данной машины (мы проводим диагностику каждой единицы техники, поступающей на наши площадки, как новой, так и бывшей в употреблении).Так что, покупая этот новый автокран “Челябинец 25 тонн”, вы можете быть уверены в том, что он отработает все, что положено по гарантиии и даже больше, естественно, при соблюдении условий эксплуатации.

Кстати, «Кран-Мастер» занимается не только продажей, но и обслуживанием строительной, сельскохозяйственной или специальной техники, причем не обязательно купленной у нас. Заключая с нашей компанией договор на обслуживание, клиенты получают значительные скидки на ремонт и транспортировку тяжелых машин (последний пункт крайне важен, потому что такая техника не может преодолевать большие расстояния своим ходом).

ООО “Кранмастер” предоставляет клиентам широкий выбор спецтехники тридцати заводов-изготовителей, поэтому, если Вы решили купить Автокран Челябинец 25 тонн по низкой цене, обращайтесь в нашу компанию.

Осуществляем доставку спецтехники в регионы. Выполняем приоритетные отгрузки в следующие города: Анадырь, Архангельск, Астрахань, Барнаул, Белгород, Благовещенск, Брянск, Владивосток, Владимир, Волгоград, Вологда, Воркута, Воронеж, Горно-Алтайск, Екатеринбург, Иваново, Ижевск, Иркутск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курган, Курск, Кызыл, Лабытнанги, Липецк, Магадан, Москва, Мурманск, Нарьян-Мар, Нижний-Новгород, Новгород, Новосибирск, Омск, Орел, Оренбург, Пенза, Пермь, Петропавловск-Камчатский, Псков, Ростов-на-Дону, Рязань, Салехард, Самара, Санкт-Петербург, Санкт-Петербург, Саранск, Саратов, Смоленск, Ставрополь, Сургут, Сыктывкар, Тамбов, Тверь, Томск, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Хабаровск, Ханты-Мансийск, Чебоксары, Чита, Южно-Сахалинск, Якутск, Ярославль.

№	Модификация	Цена, руб. с НДС	Оставить заявку
1	Автокран КС 45721-03

Автокран «Челябинец – КС-45721-03» – это модель из обновленной серии автомобильных кранов 2010 года грузоподъемностью 25 тонн на шасси МАЗ-6303А3 (6х4).

Автокран «Челябинец – КС-45721-17» – это модель из обновленной серии автомобильных кранов 2010 года грузоподъемностью 25 тонн на шасси УРАЛ-4320 (6х6).

Автокран «Челябинец – КС-45721-24» – это модель из обновленной серии автомобильных кранов 2010 года грузоподъемностью 25 тонн на шасси КАМАЗ-43118 (6х6).

Автокран «Челябинец – КС-45721-25» – это модель из обновленной серии автомобильных кранов 2010 года грузоподъемностью 25 тонн на шасси КАМАЗ-65115 (6х4).

Автокран «Челябинец – КС-45721-26» – это модель из обновленной серии автомобильных кранов 2010 года грузоподъемностью 25 тонн на шасси КАМАЗ-65111.

Кран челябинец 25 тонн технические характеристики

Автокран Челябинец 25 тонн
