Двигатель 4D56 технические характеристики

Технические характеристики 4D56 2,5 л/95 л. с.

Двигатель 4D56 проектировался и дорабатывался в течение долгих 10 лет. Производитель Mitsubishi решил поэкспериментировать с силовым приводом тяжелых авто – автобусы, грузовики, рамные пикапы, грузопассажирские модификации было решено комплектовать дизельным мотором.

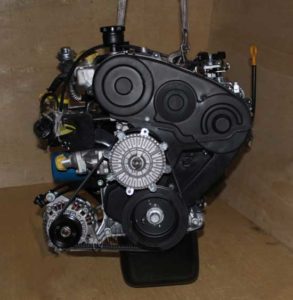

ДВС 4D56

В основу конструкции изготовителем заложена схема рядной четверки с чугунным блоком и алюминиевой головкой, ТНВД и балансировочными валами, снижающими вибрации. Производитель рекомендует эксплуатировать ДВС на качественной солярке для обеспечения заявленного ресурса 200000 км пробега.

Основной задачей при проектировании дизеля для конструкторов было увеличить мощность и эксплуатационный ресурс, обеспечить нормальную ремонтопригодность, поэтому в двигателе использовано рядное расположение 4 цилиндров и схема газораспределения DOHC с двумя верхними распредвалами. В турбированной версии использована схема двигателя SOHC с одним распредвалом.

Турбированная версия 4D56T

В таблицу сведены технические характеристики дизеля 4D56:

смешанный цикл 9 л/100 км

маховик – 135 Нм

болт сцепления – 16 – 22 Нм

крышка подшипника – 38 – 42 Нм (коренной) и 25 – 29 Нм (шатунный)

И для атмосферной, и для надувной модификации движка 4D56 заложен потенциал 50 л. с. минимум, поэтому допускается форсировка собственными силами для улучшения параметров ДВС – крутящего момента и мощности.

Особенности конструкции

Изначально двигатель 4D56 имеет типовые конструкционные решения, использовавшиеся на момент его разработки:

  • 4 рядных цилиндра из несъемных «сухих» гильз внутри чугунного блока;
  • шатровая форма камер сгорания вихревого типа внутри алюминиевой головки ГБЦ;
  • навесное оборудование имеет несколько отдельных ременных приводов;
  • чугунные маслосъемные и компрессионные кольца на алюминиевых поршнях;
  • балансировочные валы движков для уравновешивания сил инерции;
  • стальной кованый коленвал на пяти опорах вращения;
  • коромысла алюминиевые с керамическим покрытием, с 1991 года оснащены роликами;
  • привод ГРМ зубчатым ремнем;
  • распредвалы литые, 5 опорные, по схеме DOHC;
  • маслофильтр с перепускным клапаном;
  • система EGR рециркуляции выхлопа;
  • система SQG облегчения зимнего запуска за счет прокаливания свечей;
  • очистка смазки полнопоточная, маслоохладитель и форсунки на коленвалу для охлаждения поршней.

Блок цилиндровАлюминиевый поршеньГБЦ 4D56

Детальное описание операций ремонта и обслуживания ДВС содержит мануал производителя, поэтому выполнить капитальный ремонт собственными силами можно в гараже без специальных приспособлений.

Перечень модификаций ДВС

Вышеописанное устройство ДВС позволяет изменять характеристики относительно базовых, изменяя версию прошивки, и применяя различное навесное оборудование:

  • мощность форсированных ДВС в пределах 105 – 136 л. с., дефорсированных 94 – 70 л. с.;
  • момент крутящий 200 – 226 Нм и 143 – 200 Нм, соответственно.

Сухая гильза блока цилиндров

Существует турбированная версия 4D56T с характеристиками 240 Нм крутящего момента и 105 л. с. мощности.

Плюсы и минусы

Изначально руководство завода обеспечило эксплуатационный ресурс 250000 км пробега. При настройке режимов под разные автомобили объемы камер сгорания и конструкция остается без изменений, поэтому пользователь может эти настройки изменить самостоятельно.

Недостатками конструкции являются:

  • неудачное расположение ремня привода балансировочных валов, при обрыве куски попадают под ремень ГРМ, который слетает;
  • высокий расход топлива и масла, замена которого чаще всего производится владельцами через 5000 пробега.

ТНВД для дизеля

Для мотора нужен хороший аккумулятор и высокое качество солярки. Зато при выполнении этих условий он заводится в -30 градусов без проблем. Если головка блока цилиндров не доставляет хлопот владельцам, то часто присутствуют мелкие неполадки:

  • лопнувшая ось коромысла клапанов;
  • вырванные болты крепления оси коромысел;
  • поломка распредвалов;
  • вырванные болты крепежа бугелей распредвала.

Впускной коллектор

Оценка силового привода пользователями +3, то есть он недостаточно надежный, требует постоянного ремонта по мелочам.

Список моделей авто, в которых устанавливался

Применялся мотор 4D56 на конвейере производителя для комплектации внедорожников Mitsubishi:

  • Padjero II – среднеразмерный внедорожник, 1991 – 2002;
  • Strada – рамный крупногабаритный пикап, 1991 – 1997/1999;
  • Canter – малотоннажный грузовик и спецтехника, 1993 – 2002;
  • Delica/Star Wagon/L300 – микроавтобус и грузовик, 1986 – 1999;
  • L200 – пикап 2 – 4 дверный, 1998 – 2006;
  • Delica/Space Gear/L400 – грузовик и грузопассажирская версия, 1994 – 2007;
  • Challendger – среднеразмерный внедорожник, 1996 – 1998;
  • Pajero Sport I – внедорожник, 1998 – 2008.

Mitsubishi Delica

Получившиеся характеристики двигателя позволяют использовать его на грузовиках и внедорожниках. Мощность и крутящий момент достигаются на малых – средних оборотах, что актуально как раз для бездорожья и перевозки грузов.

Регламент обслуживания 4D56 2,5 л/95 л. с.

С учетом конструкционных особенностей и рекомендуемых режимов эксплуатации двигатель 4D56 нужно обслуживать в указанные сроки:

  • замена масла производится каждые 15000 км (атмосферный) либо 7500 км (Турбо);
  • особенностью дизелей является наличие насоса ТНВД, который служит около 300000 пробега;
  • система охлаждения обслуживается через 30000 км (замена антифриза, проверка хомутов и шлангов), радиатор прочищается вдвое реже;
  • чтобы поршни не гнули клапаны, замена ремня ГРМ производится на отметке 90000 км, а проверять его износ следует регулярно;
  • свечи теряют характеристики после 2 лет;
  • ресурс АКБ во многом зависит от его конструкции и производителя, служит около 4 – 5 лет;
  • вентиляцию картера следует прочищать после 50000 км;
  • выпускной коллектор может прогореть через 1,5 – 2,5 года.

Выпускной коллектор

Если владельцем производилась модернизация силового привода для увеличения основных характеристик, сроки ТО нужно изменить в меньшую сторону.

Обзор неисправностей и способы их ремонта

При обрыве ременного привода двигатель 4D56 гарантированно поршнями гнет клапана. Типичных именно для этого силового привода поломок не так уж и много:

Протечки масла обычно рвется прокладка крышки клапанного отсека замена прокладки крышки
Повышен расход солярки выработка насоса высокого давления замена ТНВД
Детонации и вибрации растяжение или порыв ремня балансировочных валов замена ремня

Замена ремней на том движке не вызывает сложностей, не нужно демонтировать другие узлы и агрегаты.

Ремонт двигателя 4D56

Варианты тюнинга мотора

Атмосферный мотор 4D56 может увеличить крутящий момент и мощность на 20 – 30 л. с. без потери эксплуатационного ресурса, если произвести тюнинг за счет снижения экологических норм:

  • увеличение диаметра выхлопа;
  • перепрошивка своими руками ЭБУ под новый режим.

Все остальные действия по классической схеме бензинового мотора для дизеля абсолютно бесполезны. Например, после достижения определенного значения оборотов не происходит увеличения мощности, а цилиндры и поршни начинают интенсивно греться, изнашиваться.

Для ряда машин с моторами 4D56 немецкий производитель выпускает комплекты SST EMTEC, позволяющие выполнить тюнинг, даже гарантийных ДВС:

  • система самостоятельно определяет тип КПП автомобиля;
  • подстраивается автоматически под стиль вождения;
  • добавляет до 30% крутящего момента;
  • прирост мощности наблюдается в пределах 15%.

Например, на Mitsubishi L200 CR с коробкой-автоматом на 2000 оборотах достигается крутящий момент 350 Нм и мощность 161 л. с, правда уже на 3800 об/мин. Подобный тюнинг на авто с механической коробкой КПП обеспечивает 140 л. с. и 400 Нм с сохранением гарантийных обязательств производителя.

Набор SST EMTEC для тюнинга 4D56

Не рекомендовано дополнительно повышать мощность турбированных версий 4D56, чтобы капремонт производился в указанные сроки после 250000 км пробега.

Таким образом, дизельный рядный двигатель 4D56 является высокоресурсным силовым приводом для грузовиков и внедорожником. Атмосферный вариант мотора подгоняется настройками ЭБУ под конкретный автомобиль, на который устанавливается. Турбо версия имеет улучшенные характеристики, но эксплуатационный ресурс ниже.

АвтоСтронг-М › Блог › Чем хорош, а чем плох двигатель Mitsubishi 2.5 TD EFI (4D56)?

Двигатель Mitsubishi 4D56 объемом в 2,5 литра выпускали 30 лет (1986-2016 год). Конечно, на протяжении трех десятков лет его регулярно модернизировали. Первый вариант силового агрегата был атмосферным с 74 «лошадками». Затем было выпущено сразу 3 модели с турбонадувом и интеркулером, и без. Мощность варьировалась от 84 до 99 «лошадей». Мощнейший из вариантов был оборудован турбокомпрессором.

Затем двигатель усовершенствовали – добавив 8-клапанную ГБЦ. 16-клапанная ГБЦ устанавливалась с 2005-го по 2010-й годы на мощнейшие варианты моторов (167 и 178 «лошадок»).

ДВС 4D56 оборудовались полноприводные модели: Pajero, Delica, L200. Вплоть до 2009 выпускалась модель с вихрекамерной ГБЦ и ТНВД распределительного впрыска, в конце на них даже устанавливался электронный ТНВД.

ДВС выпускался на заводах Kia и Hyundai, но маркировался как D4BH и D4BF.

Если вас интересует покупка двигателя Митсубиси, то обратите внимание на наш каталог моторов.

Надежность ДВС Mitsubishi 2.5 TD
Автолюбители придерживаются противоположных мнений о данном силовом агрегате, а точнее о его вихрекамерных вариациях. Многие уверены, что это добротный, выносливый и легкий в ремонте агрегат. Но другая часть автолюбителей уверяют, что это проблемный мотор, в процессе эксплуатации которого, можно столкнуться с огромным количеством проблем. В реальности – многое зависит от обслуживания.

Читайте также  Двигатель 42130Н технические характеристики

Вакуумный насос
Насос нередко течет, обычно по трубкам подачи или слива масла. Также частенько течь можно увидеть по сальникам общего вала генератора насоса, установленным прямо в корпусе. Чтобы их поменять, придется демонтировать весь узел, отделить насос и разобрать генератор.

Если вас интересует вакуумный насос для Митсубиси, то обратите внимание на наш каталог.

Шкив коленвала
Некоторые автолюбители сталкивались с ситуацией, когда на моторе 4D56 обрезает шпонку коленвала. Еще из проблем можно выделить ситуации, когда на коленвале разбивается шпоночный паз. Если вы столкнулись с регулярными подтеканиями масла, то почти наверняка виной тому выработка на коленвале.

ТНВД Bosch VE
На двигателях 4D56 устанавливалось несколько разновидностей ТНВД, кратко поговорим про самые распространенные проблемы:

· Модель 4D56, устанавливаемая на Pajero Sport комплектовалась механическим роторным ТНВД компании Bosch. Данный насос считается неплохим, и может работать с дизельным топливом даже самого низкого качества. Проблемы начинаются после износа его узлов. Износ плунжерной пары приводит к тому, что двигатель не заводится «на горячую». Это что касается ТНВД без электроники.

· Если говорить про насос с электронным управлением, то у него есть «заскоки». Самой распространенной проблемой являются «глюки» иммобилайзера, что приводит к тому, что мотор не заводится. Причина в том, что до насоса не доходит топливо, клапан отсечки может банально засориться, и вся топливная система выходит из строя.

· У самых современных вариантов двигателя, появился электронноуправляемый ТНВД. Он считается довольно качественным, в первую очередь благодаря тому, что на нем почти нет механических регулировок, и есть система автодиагностики, что помогает решать многие проблемы с насосом. Из самых частых проблем – засор фильтрующей сеточки, из-за чего перестает заводиться двигатель. Если клапан вышел из строя – это легко понять, он перестает работать или начинает трещать. Нередко случаются проблемы и с проводкой, это легко понять по черному выхлопу.

Если вам понадобится ТНВД для автомобиля Митсубиси, то обратите внимание на наш каталог.

Течь масла
Данный силовой агрегат обильно истекает маслом по уплотнениям.

Клапан EGR
Силовой агрегат оборудован максимально простым клапаном с пневматическим актуатором, без обратной связи. Его довольно легко заглушить без установки прокладки для канала подачи отработанных газов. В случае клина достаточно отделить трубку с актуатора и закупорить ее.

Если клапан начинает подклинивать, то это заметно по поведению автомобиля, появляется падение мощности, вибрация.

Если вам понадобится клапан EGR на Митсубиси, либо радиатор EGR, то советуем обратить внимание на наш каталог.

Регулировка клапанов
После проезда 20 тысяч обязательно проверьте тепловые зазоры. Если нужно, то проведите регулировку клапанов. На холодную, размер зазора не должен превышать 0,15 мм.

Турбокомпрессор
На вихрекамерных силовых агрегатах установлен простой турбокомпрессор TD04, оснащенный перепускной заслонкой. Есть две версии: самоуправляемая заслонка и управление через вакуумный клапан. Это надежный механизм, который прослужит долгие годы. В случае его износа – появляется масло в интеркулере и впускном коллекторе. Если износ усиливается – появляется люфт вала, турбина издает ощутимое гудение, мощность снижается.
Если вам понадобилась турбина на мотор Митсубиси, то советуем обратить внимание на наш каталог.

Ремень ГРМ
С двигателями этой марки устанавливается зубчатый ремень. Сразу за насосом и приводом ГРМ располагается другой ремень. Их необходимо заменять каждые 80 тысяч км. Не забывайте про подтяжку, которую рекомендуют делать после 40 тысяч. В случае игнорирования обязательной подтяжки – ремень рвется.

В целом, ремень ГРМ и балансиры – слабое место данного силового агрегата. Многие автолюбители часто сталкивались с обрывом, поскольку не соблюдали сроки смены ремня и установки дешевых китайских заменителей. Обрыв приводит к тому, что клапаны деформируются и выходят из строя. Иногда последствия бывают более печальными, и приходится менять ось коромысел.

Этого можно избежать, если вовремя менять и подтягивать ремень ГРМ.

Прокладка ГБЦ
ДВС Митсубиси крайне чувствителен к нагреву. В случае перегрева, ГБЦ быстро деформируется, либо на нем начинают появляться трещины в районе клапанов и в вихрекамерах.

Перегрев возможен в нескольких случаях:

– поломка термостата;
– утечка антифриза.

Неопытные автолюбители считают, что достаточно поменять прокладку и все. Этого недостаточно, ведь течь между контурами и цилиндрами – остается. Обязательно проверяйте ГБЦ полностью, не исключено, что придется шлифовать поверхность.
Если вам понадобился ГБЦ на мотор Митсубиси, то советуем обратить внимание на наш каталог.

Балансирные валы
Балансирные валы – выше всяких похвал. Но их уязвимое место – ремень привода. В случае обрыва его заносит на ремень ГРМ, вследствие чего двигатель глохнет.

Опытные автолюбители обрезают ремень балансирных валов, что не сказывается на работе мотора, и усиленной вибрации не замечено. Бытует и иное мнение, что ремень не стоит удалять, поскольку это приводит к увеличению нагрузки на коленвал.

Разрушение коленвала на дизельном моторе
Основная проблема силового агрегата. Да, двигатели выпускались в течение 30 лет, но пока нет точной причины поломки коленвала, но есть несколько идей, почему это происходит. Кратко рассмотрим их:

Коленвал с распределительным ТНВД – сделан неправильно. Да, очевидно, что диаметр шеек нужно увеличить, как и прочность вала. Из-за этого и лопается коленвал, не выдерживая вибраций после разрушения демпферного шкива коленвала, либо из-за плохой балансировки. Даже поменяв коленвал – проблема может вернуться, поскольку будет нарушена соосность опор. Даже небольшая разница приводит к выгибанию коленвала и его разрушению.

Оригинальный коленвал может лопнуть даже после капремонта со шлифовкой шеек коленвала. И это не удивительно, ведь он еще больше истончается. Несколько сотых миллиметра – достаточно.
Заводской брак. Это наименее вероятная причина.

Если вам понадобится блок цилиндров на мотор Митсубиси, вы сможете найти его в нашем каталоге.
Найти нужную модель силового агрегата для Митсубиси можно также в нашем каталоге.
А перейдя по данным ссылкам, вы сможете увидеть наличие на авторазборке конкретных автомобилей Митсубиси и приобрести с них необходимые запчасти.

Двигатель Mitsubishi 4D56

Двигатель 4D56 был разработан в 1986 году японской автомобильной компанией Mitsubishi. После чего на протяжении 10 лет японские инженеры его дорабатывали. Основной задачей для конструкторов было увеличить мощность и эксплуатационный ресурс, обеспечить нормальную ремонтопригодность.

4D56 разработан по стандартной компоновке, головки цилиндров выполнены из алюминия, а блок — из чугуна. Именно использование таких сплавов позволило добиться наименьшей массы и обеспечить отличную температурную устойчивость. В 2001 году начался выпуск 4D56 с топливной системой Common Rail. Были использованы новые поршни, что привело к снижению степени сжатия до 17. Все это позволило увеличить мощность на 10 л.с., а крутящий момент на 7 Нм.

Технические характеристики

Производство Kyoto engine plant
Hyundai Ulsan Plant
Марка двигателя 4D5/Astron
Hyundai D4B
Годы выпуска 1986-н.в.
Материал блока цилиндров чугун
Тип двигателя дизельный
Объем двигателя, куб.см 2477
Мощность двигателя, л.с./об.мин 74/4200
84/4200
90/4200
104/4300
114/4000
136/4000
178/4000
178/4000
Крутящий момент, Нм/об.мин 142/2500
201/2000
197/2000
240/2000
247/2000
324/2000
350/1800
400/2000
Конфигурация рядный
Количество цилиндров 4
Количество клапанов 8
16
Ход поршня, мм 95
Диаметр цилиндра, мм 91.1
Степень сжатия 21.0
17.0
16.5
Экологические нормы Евро 2
Евро 3
Евро 4
Евро 5
Турбокомпрессор IHI RHF4
MHI TD04-09B
MHI TD04-11G
MHI TF035HL
Вес двигателя, кг 204.8 (D4BF)
226.8 (D4BH)
Расход топлива, л/100 км (для L200)
— город
— трасса
— смешан.		 10.7
7.5
8.7
Расход масла, гр./1000 км до 1000
Масло в двигатель 5W-30, 10W-30, 10W-40, 15W-40
Сколько масла в двигателе, л 6.5
Замена масла проводится, км 15000
Рабочая температура двигателя, град. 90
Ресурс двигателя, тыс. км
— по данным завода
— на практике		 —
350+
Двигатель устанавливался Mitsubishi L200/Triton
Mitsubishi Pajero
Mitsubishi Pajero Sport/Challenger
Mitsubishi Delica
Mitsubishi Space Gear
Mitsubishi Strada
Hyundai Galloper
Hyundai Grace
Hyundai Porter
Hyundai Starex
Hyundai Terracan
Kia Bongo

Распространенные неисправности

  • много проблем доставляют многочисленные течи из прокладок или сальников;
  • быстро выходят из строя распылители форсунок и мотор начинает дымить;
  • на небольшом пробеге может зашуметь и потребовать замены шкив коленвала;
  • ремень балансирных валов служит около 50 000 км;
  • хрупкие трубки обратки топливной системы — чрезмерное затяжка может привести к скорому повреждению;
  • на пробегах за 100 000 км часто трескается алюминиевая ГБЦ.
Читайте также  Оборудование для гравировки c водяным охлаждением шпинделя

Модификации 4D56

Non-Turbo:

  • Мощность — 74 л.с. (55 кВт) при 4200 об/мин;
  • Крутящий момент — 142 Нм при 2500 об/мин;
  • Тип двигателя — рядный, 4-цилиндровый SOHC;
  • Степень сжатия — 21.0:1.

Non-intercooled Turbo:

  • Мощность — 84 л.с. (62 кВт) при 4200 об/мин;
  • Крутящий момент — 201 Нм при 2000 об/мин;
  • Тип двигателя — рядный, 4-цилиндровый SOHC.

Intercooled Turbo (TD04 Turbo):

  • Мощность — 90 л.с. (67 кВт) при 4200 об/мин;
  • Крутящий момент — 197 Нм при 2000 об/мин;
  • Тип двигателя — рядный, 4-цилиндровый SOHC;
  • Степень сжатия — 21.0:1.

Intercooled Turbo (TD04 water-cooled Turbo)*:

  • Мощность — 99 л.с. (74 кВт) при 4300 об/мин;
  • Крутящий момент — 240 Нм при 2000 об/мин;
  • Тип двигателя — рядный, 4-цилиндровый SOHC;
  • Степень сжатия — 21.0:1.

* Также известен как Hyundai D4BH.

Intercooled Turbo TF035HL2 (1st Generation DI-D):

  • Мощность — 114 л.с. (84 кВт) при 4000 об/мин;
  • Крутящий момент — 247 Нм при 2000 об/мин;
  • Тип двигателя — рядный, 4-цилиндровый;
  • Степень сжатия — 17.0:1.

Intercooled Turbo (2nd Generприion DI-D):

  • Мощность — 136 л.с. (100 кВт) при 4000 об/мин;
  • Крутящий момент — 320 Нм при 2000 об/мин;
  • Тип двигателя — рядный, 4-цилиндровый;
  • Степень сжатия — 17.0:1.

Intercooled Turbo (3rd Generприion DI-D с изменяемой геометрией турбины)
С механической трансмиссией:

  • Мощность — 178 л.с. (131 кВт) при 4000 об/мин;
  • Крутящий момент — 400 Нм при 2000 об/мин;
  • Тип двигателя — рядный, 4-цилиндровый;
  • Степень сжатия — 16.5:1.

С автоматической трансмиссией:

  • Мощность — 178 л.с. (131 кВт) при 4000 об/мин;
  • Крутящий момент — 350 Нм при 1800 об/мин;
  • Тип двигателя — рядный, 4-цилиндровый;
  • Степень сжатия — 16.5:1.

Двигатель 4D56-T

Двигатель Мицубиси Паджеро 4d56: характеристики, неисправности и тюнинг

Двигатель 4D56 – это четырехцилиндровый рядный дизельный мотор, который устанавливался на автомобили Mitsubishi в 90-х годах прошлого века.

Этот мотор зарекомендовал себя как чрезвычайно надежный силовой агрегат, отличающийся экономичностью и простотой в эксплуатации.

Технические характеристики 4D56

Технические данные силового агрегата 4D56

ПАРАМЕТРЫ ЗНАЧЕНИЯ

Двигатель 4d56 купить со склада

Годы выпуска 1986 —
Вес н. д.
Материал блока цилиндров чугун
Система питания впрыск
Тип рядный
Рабочий объем 2.5
Мощность 95 л. с.
Количество цилиндров 4
Количество клапанов 2
Ход поршня 95
Диаметр цилиндра 91.1
Степень сжатия 21
Крутящий момент, Нм/об.мин 201/2000
Экологические нормы ЕВРО 1
Топливо дизель
Расход топлива 9/100 км в смешанном цикле
Масло 5W-30 — 15W40
Объем масла 4,5 литра
При замене лить 4,2 литра
Замена масла проводится 15 тысяч км
Ресурс мотора
— по данным завода 200
— на практике 250

Двигатель 4d56 устанавливается на Montero, Delica, L200, PAJERO.

Описание 4d56

Японские мотористы компании Mitsubishi разрабатывали этот мотор в течение десяти лет. В итоге им удалось изготовить мощный дизельный двигатель, крутящего момента которого было достаточно для резвого ускорения и преодоления бездорожья на автомобилях Мицубиси Паджеро.

Контрактный двигатель 4d56 в наличии

Рабочий объем этого силового агрегата составлял 2,5 литра, с которых в поздних версиях снималось 95 лошадиных сил. Сам двигатель выполнен по стандартной компоновке с головкой цилиндров из алюминия и блоком из чугуна. Использование таких металлических сплавов позволило одновременно обеспечить необходимую температурную устойчивость двигателя и уменьшить его массу.

Особенностью данного силового агрегата является использование коленчатого вала из стали, который опирается сразу на 5 подшипников. Гильзы сухого типа запрессованы в блок цилиндров и при выполнении капитального ремонта не снимаются и не демонтируются. При этом поршни изготовлены из облегченного алюминиевого сплава, но при этом они отличаются великолепной долговечностью и надежностью.

Контрактный двигатель митсубиси паджеро на нашем складе

Для повышения мощностных характеристик и улучшения экологичности были использованы камеры сгорания со специальной вихревой формой. Тем самым обеспечивается полное сгорание топлива, что повышало КПД двигателя, одновременно уменьшая его выбросы в атмосферу отравляющих веществ. Этот двигатель показывал отличную динамику и обеспечивал тяжелому внедорожнику Мицубиси Паджеро резвое ускорение.

В 1991 году этот силовой агрегат претерпел небольшие изменения, получил специальную систему ускоренного обогрева автомобиля перед пуском и ряд других изменений. Подобные системы позволили решить проблему с эксплуатацией двигателя в зимнее время года. Теперь автовладельцы были полностью избавлены от возможного замерзания топлива при отрицательных температурах.

Также в данной модификации силовой агрегат получил турбонаддув с воздушно-водным охлаждением. Наличие турбонаддува позволило улучшить мощностные характеристики двигателей, мотор получил сглаженную кривую мощности и обеспечивал уверенную тягу уже с низких оборотов. При этом сама модификация турбины получилась достаточно успешной и надежной. Выход ее из строя отмечался лишь при неправильной эксплуатации и отсутствии качественных сервисных работ.

Необходимо отметить великолепную неприхотливость в обслуживании этого силового агрегата. Сервисные работы по замене масла автовладелец может проводить каждые 15 000 километров.

Купить двигатель паджеро с доставкой по РФ

Используемый топливный насос высокого давления отличался долговечностью, поэтому его замена производилась не чаще чем раз в 300 000 километров. Сама конструкция этого силового агрегата получилась достаточно надежной, поэтому неудивительно, что внедорожники Pajero с этим мотором пользовались отличной популярностью у покупателей.

Единственный нюанс лишь в том, что этот мотор плохо переносит длительную работу на высоких оборотах, что приводило его к преждевременному выходу из строя и необходимости проводить капитальный ремонт.

Неисправности 4d56

НЕИСПРАВНОСТИ ПРИЧИНЫ
Появление выраженной вибрации и детонации топлива. Причиной подобного может стать ремень балансира, который растянулся или же порвался. Необходимо провести замену ремня, что выполняется без демонтажа силового агрегата.
Увеличенный расход топлива. Причин подобного может быть несколько. Самая распространённая – это выход из строя топливного насоса высокого давления. На 200-300 тысяч километров пробега ТНВД может существенно изнашиваться, не обеспечивая в системе должного давления. Как результат происходит падение тяги и увеличение расхода топлива.
Появление протечек из-под клапанной крышки. Ремонт в данном случае заключается в замене прокладки клапанной крышки. Сам двигатель 4d56 отличается повышенной устойчивостью к перегреву, поэтому деформации головки блока цилиндров по причине высоких температура считаются большой редкостью.
Появление вибраций, которые прогрессируют под нагрузкой. Следует учитывать, что этот двигатель имеет существенный вес, поэтому нередко появляются проблемы с подушками мотора, которые могут требовать ремонта каждые 200 000 километров. Такой ремонт производится без демонтажа двигателя на специальном стендовом оборудовании.

Тюнинг 4d56

Тюнинг этого мотора возможен как изменением настроек управляющей электроники, так и инженерным способом с помощью установки новой мощной турбины и замены ряда силовых элементов двигателя.

  1. Так называемый чип-тюнинг, при котором производится настройка блока управления, позволяет получить порядка 20 лошадиных сил. Существуют также экстремальные варианты тюнинга, которые только изменением блока управления позволяют довести мощность этого силового агрегата до 140-150 лошадиных сил. Однако такое увеличение мощности отрицательно сказывается на ресурсе этого движка.

Купить мотор для мицубиси паджеро на нашем сайте

  1. При необходимости, кардинальным способом увеличить показатели мощности до отметки в 150 и более лошадиных сил возможна установка новой турбины, обеспечивающей высокое давление. В данном случае одновременно потребуется заменить коленвал, установить новый масляный насос, поменять блок управления двигателем 4d56 и ряд других элементов навесного оборудования. Необходимо сказать, что такой инженерный тюнинг даже при условии его выполнения грамотным специалистом неизменно приведет к ухудшению надежности и снижению ресурса этого мотора.

Двигатель Митсубиси 4D56

Общее описание

На протяжении 10 лет японские мотористы разрабатывали двигатель 4D56, в конечном результате им удалось осуществить задуманное. Они представили вниманию автолюбителей новый дизельный двигатель, мощности которого хватало для преодоления бездорожья на автомобиле марки Mitsubishi Pajero, это был оптимальный вариант и для езды по городу.

4D56 разработан по стандартной компоновке, головки цилиндров выполнены из алюминия, а блок — из чугуна. Именно использование таких сплавов позволило разработчикам добиться наименьшей массы и обеспечить отличную температурную устойчивость.

Коленчатый вал мотора изготовлен из стали и опирается на пять подшипников. Однако хотелось бы отметить, что при выполнении капитального ремонта нет возможности снять или демонтировать гильзы сухого типа, так как они запрессованы в блок цилиндров.

Поршни сделаны из алюминиевого сплава, но при этом они немного легче обычных, хотя долговечностью и надежностью отличаются от предшественников в лучшую сторону.

Для повышения экологичности и мощности автомобиля двигатель «Митсубиси» 4D56 имеет вихревую форму камеры сгорания. При помощи такого решения разработчики добились того, что топливо сгорает полностью. Это повышает КПД двигателя, а также одновременно уменьшает выброс вредных веществ в атмосферу.

Плюсы и минусы

Изначально руководство завода обеспечило эксплуатационный ресурс 250000 км пробега. При настройке режимов под разные автомобили объемы камер сгорания и конструкция остается без изменений, поэтому пользователь может эти настройки изменить самостоятельно.

Недостатками конструкции являются:

  • неудачное расположение ремня привода балансировочных валов, при обрыве куски попадают под ремень ГРМ, который слетает;
  • высокий расход топлива и масла, замена которого чаще всего производится владельцами через 5000 пробега.


ТНВД для дизеля

Для мотора нужен хороший аккумулятор и высокое качество солярки. Зато при выполнении этих условий он заводится в -30 градусов без проблем. Если головка блока цилиндров не доставляет хлопот владельцам, то часто присутствуют мелкие неполадки:

  • лопнувшая ось коромысла клапанов;
  • вырванные болты крепления оси коромысел;
  • поломка распредвалов;
  • вырванные болты крепежа бугелей распредвала.


Впускной коллектор

Модернизация

В начале 1991 года двигатель был немного усовершенствован. На новые двигатели Mitsubishi 4D56 была добавлена система обогрева авто перед запуском, что позволило решить проблему, связанную с эксплуатацией мотора в зимний период. Теперь владельцам Mitsubishi Pajero не стоило волноваться о том, что при минусовых температурах их топливо попросту замерзнет.

Также двигатель получил турбонаддув, система охлаждения которого являлась воздушно-водной. Благодаря этому машина получала уверенную тягу уже при запуске, а сама турбина, как показало время, оказалась достаточно надежной. Вывести турбину из строя, как оказалось, можно только при неправильной эксплуатации либо при проведении некачественных сервисных работ.

Особенности конструкции

Изначально двигатель 4D56 имеет типовые конструкционные решения, использовавшиеся на момент его разработки:

  • 4 рядных цилиндра из несъемных «сухих» гильз внутри чугунного блока;
  • шатровая форма камер сгорания вихревого типа внутри алюминиевой головки ГБЦ;
  • навесное оборудование имеет несколько отдельных ременных приводов;
  • чугунные маслосъемные и компрессионные кольца на алюминиевых поршнях;
  • балансировочные валы движков для уравновешивания сил инерции;
  • стальной кованый коленвал на пяти опорах вращения;
  • коромысла алюминиевые с керамическим покрытием, с 1991 года оснащены роликами;
  • привод ГРМ зубчатым ремнем;
  • распредвалы литые, 5 опорные, по схеме DOHC;
  • маслофильтр с перепускным клапаном;
  • система EGR рециркуляции выхлопа;
  • система SQG облегчения зимнего запуска за счет прокаливания свечей;
  • очистка смазки полнопоточная, маслоохладитель и форсунки на коленвалу для охлаждения поршней.


Блок цилиндров


Алюминиевый поршень


ГБЦ 4D56

Конечный вариант двигателя

Конструкция двигателя 4D56 у японских мотористов в итоге получилась надежной, мотор был экономичен и не доставлял особых проблем. Мощности также было предостаточно, поэтому внедорожники Pajero быстро завоевали доверие среди автолюбителей.

Неприхотливость обслуживания является следующим плюсом данного двигателя: замену масла необходимо осуществлять через каждые 15 тысяч километров. Топливный насос (ТНВД) выделялся среди своих одноклассников долговечностью, а его замена осуществлялась не чаще одного раза на 300 тысяч километров.

Данная марка двигателя обеспечивала внедорожнику, который по массе был внушительно тяжёлым, резвое ускорение.

Регламент обслуживания 4D56 2,5 л95 л. с.

С учетом конструкционных особенностей и рекомендуемых режимов эксплуатации двигатель 4D56 нужно обслуживать в указанные сроки:

  • замена масла производится каждые 10000 км (атмосферный) либо 7500 км (Турбо);
  • особенностью дизелей является наличие насоса ТНВД, который служит около 300000 пробега;
  • система охлаждения обслуживается через 30000 км (замена антифриза, проверка хомутов и шлангов), радиатор прочищается вдвое реже;
  • чтобы поршни не гнули клапаны, замена ремня ГРМ производится на отметке 90000 км, а проверять его износ следует регулярно;
  • свечи теряют характеристики после 2 лет;
  • ресурс АКБ во многом зависит от его конструкции и производителя, служит около 4 – 5 лет;
  • вентиляцию картера следует прочищать после 50000 км;
  • выпускной коллектор может прогореть через 1,5 – 2,5 года.


Выпускной коллектор

Технические характеристики

Двигатель 4D56, характеристики которого приведены в списке ниже, имеет четыре цилиндра и устанавливался на автомобили марки Mitsubishi 1990-х годов.

  • Год выпуска — 1986.
  • Блок цилиндров — чугунный.
  • Система питания — впрыск.
  • Тип расположения цилиндров — рядный.
  • Рабочий объем (в литрах) — 2,5.
  • Мощность (в лошадиных силах) — 95.
  • Число цилиндров — четыре.
  • Количество клапанов — два.
  • Ход поршня — 95.
  • Диаметр цилиндра (сантиметры) — 91,1.
  • Крутящий момент (Нм/об.мин) — 201/2000.
  • Экологические нормы — по стандарту ЕВРО 1.
  • Применяемое масло — 5W-30-5W40.
  • Максимальная вместимость масла (литры) — 4,5.
  • Рекомендуемое количество при замене масла (литры) — 4,2.
  • Замена масла осуществляется через (километры) — 15 тысяч.
  • Расход топлива (расчёт на 100 км) — дизель, 9 литров.

Двигатель 4D56, помимо Mitsubishi Pajero, также устанавливался на такие марки автомобилей от этого же производителя, как L200, Montero, Delica.

Что изменили инженеры

Набор цилиндрового блока в двигателе 4д56 изготавливали из чугунного сплава с рядным размещением 4-х цилиндров. По сравнению с предшественником увеличили размеры диаметра: теперь он достиг отметки 91,1 мм. Добавили преимуществ в виде кованого коленвала с высокими показателями поршневого хода и увеличенной длины шатунов. Итогом всех корректировок стало увеличение объема до 2,5 л.

Верхнюю часть блока замыкала ГЦБ, которая изготовлена из алюминия. Головка блока цилиндров была дополнена вихревыми камерами сгорания. Комплектация ГРМ включает один распределительный вал, на каждый цилиндр размещен впускной и выпускной клапан.

Важная особенность. Водителям рекомендуется производить регулировку клапанов. Это связано с тем, что ГРМ в ходе инноваций не менялось. Наличие ремня, а не цепи говорит о необходимости его замены через каждые 90 км пробега.

Аналогами двигателя 4д56 «Паджеро» является корейская продукция «Хендай». Первые модели этого мотора не имели характера «атмосферника», обладали мощностью 74 «лошадки». Особой динамики не было.

Тюнинг двигателя при помощи электроники

Тюнинговать данную марку двигателя можно при помощи так называемого чип-тюнинга, то есть можно произвести настройку блока управления, что позволит повысить мощность на 20 лошадиных сил.

Также существует вариант экстремального тюнинга по такому же методу, который позволяет довести мощность двигателя до максимума, от изначальных 95 до 140-150 лошадиных сил. Но не стоит зацикливаться на этом моменте, если вы бережёте свой автомобиль, так как данная регулировка блока управления отрицательно скажется на длительности эксплуатации двигателя.

Тюнинг при помощи установки новой турбины

Двигатель «Паджеро» 4D56 можно улучшить, а именно добавить ему мощность при помощи установки новой турбины, которая обеспечивает более высокое давление. В данном случае ее показатели увеличатся до 150 лошадиных сил.

Однако не всё так просто: помимо турбины, потребуется заменить коленчатый вал, приобрести новый масляный насос, а также поменять блок управления двигателем. Хотелось бы предупредить, что такой тюнинг, даже если его выполнит профессионал, всё равно рано или поздно приведет к ухудшению надежности и к уменьшению срока службы двигателя.

Основные неисправности и их устранение

В данной главе обсудим основные неисправности двигателя 4D56:

  • Появление вибрации и детонации топлива: данная проблема могла возникнуть, если ремень балансира растянулся либо порвался. Решение проблемы не вызывает особых трудностей — нужно просто заменить ремень, снимать двигатель нет необходимости.
  • Расход топлива резко увеличился. Одной из самых распространённых причин является топливный насос высокого давления, в данном двигателе ТНВД необходимо менять через каждые 200-300 тысяч км пробега, так как из-за износа в ТНВД возникает недостаточное давление.
  • Появление протечек из-под клапанной крышки. В данной ситуации, скорее всего, необходимо просто заменить прокладку крышки. Двигатель 4D56 отличается от своих одноклассников повышенной устойчивостью к высоким температурам, поэтому износ головки блока из-за высоких температур является большой редкостью.

  • Появление вибраций, которые становятся более выраженными под нагрузкой. Из-за большого веса двигателя очень часто возникают проблемы с подушками, в среднем их ремонт должен проводиться через каждые 200 тысяч километров, а если воспользоваться специальным стендовым оборудованием, данную процедуру можно провести и без снятия двигателя.

О вероятных неисправностях

Несмотря на повышенную надежность, прочность деталей, износ и неисправности имеют место в жизни авто:

  1. Растянутый ремень балансира приводит к вибрации автомашины, детонации горючего. Заменить его, не демонтируя двигатель 4д56 турбо дизель, допустимо.
  2. Из клапанной крышки сочиться масло. Ремонт заключается в смене прокладки крышки.
  3. Шкив коленвала приходит в неисправность. Это отмечается сопровождением стуками.
  4. Из-под капота появляется дым. Это говорит о некорректной работе распылителей. Становится причиной неполного сгорания топлива.
  5. Трубки обратки топливной системы отличаются хрупкостью. Затяжка их с большим усилием приводит к деформациям.
  6. Бурлит антифриз: значит, образовалась трещина в ГЦБ.

В союзе с АКПП мотор не отличается хорошей тягой.
