Оборудование для контактной точечной сварки

Контактная сварка

Технологический процесс контактной сварки состоит из нескольких этапов. На первоначальном этапе происходит смыкание плеч сварочной установки, при этом электроды сжимают свариваемые заготовки с необходимым усилием. На следующем этапе между электродами проходит электрический ток. Длительность прохождения и величина электрического разряда через свариваемые детали задается блоком управления, встроенным в агрегат. Максимальный нагрев свариваемых деталей в данном случае происходит в точке контакта поверхностей заготовок между электродами, что приводит к локальному расплавлению металла. После чего прохождение тока автоматически прекращается, и на следующем этапе происходит интенсивное затвердевание металла в точке сварки. При этом свариваемые детали остаются под воздействием усилия сжатия электродов, что препятствует образованию дефектов в точке контакта с электродами. На последнем этапе сварочного цикла электроды размыкаются, плечи оборудования возвращаются в исходное положение. В результате описываемого процесса образуется прочное соединение свариваемых деталей.

Преимущества при использовании технологии контактной сварки

возможность соединения деталей малых толщин и легкоплавких материалов, в том числе из оцинкованной стали, без повреждения поверхности свариваемых деталей

высокое качество и эстетичный внешний вид поверхности сварного соединения

возможность высокой производительности процесса

возможность полной автоматизации процесса

отсутствие необходимости наличия высокой квалификации рабочего персонала

отсутствие большого количества расходных материалов

высокий уровень надежности и ремонтопригодности оборудования

Особенности машин контактной сварки

Современные модели машин данного типа укомплектовываются электронными блоками управления циклом сварки, которые содержат в себе ряд стандартных сварочных программ, а также дают возможность индивидуально программировать сварочный цикл, настраивая такие параметры сварки, как время и сила сжатия электродов, время пропускания и величина электрического разряда между электродами. Вследствие перечисленных особенностей машины контактной сварки получили широкое распространение в производстве и используются в самых разных сферах промышленности, автомастерских и даже в бытовых условиях.

• Основная информация
• Бренды
• Сертификаты
• Галерея

Основные составляющие оборудования данного типа – это механическая и электрическая части. Механическая составляющая содержит корпус, плечи, электродержатели, электроды и механизм сжатия электродов, который бывает двух типов – механический или пневматический. Функция данного механизма заключается в сжатии свариваемых деталей электродами с нужным усилием для получения прочного сварного соединения. Вследствие того, что оборудование контактной сварки функционирует в производственных условиях повышенной нагрузки, то для его надежной и долговременной работы применяют воздушное или водяное охлаждение основных частей – трансформатора, электродов, плеч и электродержателей. Электрическая часть оборудования содержит трансформатор и блок управления.

Агрегаты контактной сварки подразделяются на стационарные машины и сварочные клещи, подразделяющиеся в свою очередь на подвесные и ручные. Стационарные машины в основном применяют при небольших габаритах деталей, если форма деталей проста, и эти детали могут быть перенесены и установлены на стационарную сварочную машину оператором вручную. При сварке крупногабаритных деталей, если форма детали сложна, при этом необходимо сваривать детали в разных плоскостях, то выбор в этом случае нужно останавливать на сварочных клещах. При этом если количество сварочных точек невелико, технологично использовать ручные клещи, которые снабжены воздушным охлаждением, малы по размерам и массе, при этом имеют невысокую стоимость. При значительном количестве сварочных точек необходимо использовать большие подвесные клещи, снабженные водяным охлаждением.

Аппараты контактной и точечной сварки

Трансформатор сварочный ТВК-75

Для машин контактной сварки

Аппарат для контактной точечной сварки серии PB, PBP, BSM, BSP, PF

Электрододержатели и электроды с.

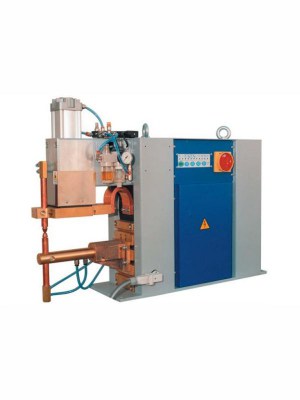

Аппарат для контактной точечной сварки серии РFB

Настольный станок для точечной сварки

Аппарат среднечастотный для контактной точечной сварки серии PF inverter

Прямолинейный ход электрода

Клещи подвесные для контактной точечной сварки серии PN и PNС

Специальная разработка для.

Клещи подвесные для контактной точечной сварки серии РN Invertor

Среднечастотные сварочные клещи

Пистолеты подвесные для контактной точечной сварки

Двухэлектродный пистолет для.

Аппарат для контактной стыковой сварки серии BTW

Аппарат для контактной шовной сварки PFR

Двойной либо одинарный привод с.

Аппарат для контактной рельефной сварки серии PFP

Двуручное управление, установленное на.

Аппарат для контактной рельефной сварки серии PFP и PFТ

Однофазные, трехфазные аппараты

Аппарат для контактной рельефной и точечной сварки серии PFP inverter

Аппараты контактной, точечной сварки, а также споттеры, широко применяются в сфере производства металлоизделий, сварки металлических листов, в т.ч. металлов малых толщин, а также в кузовном ремонте автомобилей. Если при использовании сварочного полуавтомата идет расплавление основного и присадочного металла, в результате чего, детали соединяются, то в случае контактной сварки принцип работы немного отличается. Используя аппараты точечной сварки свариваемые изделия накладывают друг на друга, и под действием высокой температуры тока сварочных клещей или споттера происходит расплавление и сваривание в точке, где этот ток проходит от одного электрода к другому.

В некоторых работах применение аппаратов точечной и контактной сварки является самым эффективным. Аппараты контактной сварки имеют достаточно широкие возможности. Например, точечные сварочные аппараты могут сваривать металл, толщиной до 30 мм, что может быть не под силу сварке с помощью электрода. В то же время, существуют специальные аппараты точечной сварки, способные сваривать особо тонкие металлы, не прожигая и не деформируя их. Вопреки расспространенному мнению, машины контактной сварки сваривают металл не только точечно. Существует несколько разновидностей и способов контактной сварки: аппараты контактной точечной сварки, аппараты контактной шовной сварки, а также аппараты контактной точечной стыковой сварки и рельефной контактной сварки.

Для каждых задач, а также условий сварки можно подобрать свою машину контактной сварки, т.к. у данных аппаратов есть ряд преимуществ, выгодно отличающие контактный вид сварки от остальных.

Во-первых , практически все машины контактной сварки не требует особых знаний и навыков от сварщика. Для предпринимателя – это экономия на кадрах. У вас нет необходимости держать в штате сварщиков высокой категории. Использование аппаратов контактной и точечной сварки помогают экономить на заработной плате.

Во-вторых, несмотря на то, что аппарат контактной сварки стоит дороже чем, например, обычный сварочный инвертор, сама по себе контактная сварка – очень экономичный тип сварочных работ. При работе аппарата контактной сварки вам не требуется использовать присадочный материал, а расход электродов у аппаратов контактной сварки очень экономичный. В результате, конечная себестоимость свариваемых точек достаточно низкая, что позволяет в скором времени окупать приобретение машины точечной сварки.

В-третьих , на машине контактной сварки вы можете работать с металлами различной природы и толщины.

В-четвертых , в результате работы аппарата контактной и точечной сварки, получаемое соединение отличается высокой прочностью и хорошим внешним видом. Сварное соединение не подвержено старению и изменению металла в точке сварки.

Какую бы вы не выбрали машину контактной сварки: стационарную или мобильную, она поможет качественно улучшить производительность. В случае, если вы лишь время от времени нуждаетесь в использовании контактной сварки, и у вас нет потребности ставить стационарный пост контактной сварки, то подходящим становятся варианты использования специальных функций SpotArc – дополнительный функционал точечной сварки, оснащаемый аппараты аргонодуговой сварки Lorch.

Аппараты контактной точечной сварки

• 1
• 2
• 3
• 4
• 5
• »
• »»

Контактная точечная сварка – востребованный способ соединения металлических заготовок. Две детали плотно соединяют в конкретной точке при помощи специальных электродов и воздействуют на место контакта электрическим током. Металл нагревается и плавится, а после прекращения подачи тока начинается кристаллизация расплава.

Результат точечной сварки – формирование сварной точки, по виду напоминающей заклепку. Ее размеры зависят от силы сварочного тока, усилия сжатия, типа электрода и других параметров. Для получения прочной и долговечной сварной точки металлические детали предварительно очищают от загрязнений.

Оборудование для контактной электросварки

Для проведения точечной сварки используются специализированные сварочные аппараты – споттеры. В зависимости от модели они могут вести SPOT-электросварку на переменном или постоянном электротоке. Для проведения работ применяются электроды специальной формы.

Машины для контактной сварки бывают трех типов:

• стационарные;
• передвижные;
• подвешенные.

Сварочный аппарат, работающий на переменном токе, представляет собой трансформатор с двумя медными электродами во вторичной обмотке. Свариваемые детали помещаются между токопроводниками и прижимают их друг к другу при помощи специального приспособления.

Точечная контактная сварка на постоянном токе состоит из блока конденсаторов и батареи емкостей. В конструкции также имеется механизм прижима заготовок.

Преимущества и сфера применения

Технология контактной электросварки обеспечивает высокую производительность выполнения работ. Аппараты точечной сварки могут производить сотни свариваний в минуту при относительно невысокой энергоемкости. Сварочный процесс легко поддается автоматизации, что позволяет применять этот метод в конвейерных производствах.

Агрегаты точечной электросварки высоко востребованы в автомобилестроении, с их помощью осуществляется сварка кабин коммерческого транспорта, кузовных узлов легковых автомобилей. Оборудование применяется в авиа- и судостроительной отраслях, в производстве вагонов, промышленного оборудования и установок.

Факторы выбора

Аппараты контактной электросварки различаются мощностью и допустимой толщиной свариваемого металла. Выбор зависит от материалов, с которыми будет вестись работа.

По режиму работы установки точечной электросварки делятся на жесткие и мягкие. Они отличаются плотностью тока и продолжительностью цикла сварки.

Жесткие агрегаты подают электрический ток большей плотности, а длительность цикла электросварки составляет 0,2-1,5 секунды. В них используются электроды, которые превосходят толщину металла на 4 мм.

Мягкие аппараты работают с током невысокой плотности, но сварочное воздействие длится до 2-3 секунд. Применяются электроды, толщина которых равна или меньше толщины соединяемых заготовок.

По способу воздействия агрегаты делятся на одно- и двухсторонние. Двухсторонние установки осуществляют сварку с двух сторон одновременно, что обеспечивает высокую прочность и надежность сварного шва. Они применяются для соединения открытых деталей и узлов. Односторонние агрегаты предназначены для точечной электросварки в закрытых узлах.

В интернет-магазине ЭКОТЕХ вы можете купить контактную сварку различного типа и мощности. Наши специалисты предоставят профессиональные консультации по всем вопросам и помогут сделать оптимальный выбор.

Аппараты точечной сварки

BLUEWELD DIGITAL PLUS 5500 – аппарат с микропроцессорным управлением, предназначенный для точечной профессиональной сварки металлов толщиной до 1.

Трёхфазный сварочный аппарат точечной сварки колонного типа с подвижным рычагом и встроенными тиристорами синхронного управления.

Компактный аппарат для точечной сварки с многофункциональной панелью управления. Все параметры автоматически регулируются микропроцессором. Существует возможность сохранения собственных программ сварки.

Компактное переносное устройство, обеспечивающее качественную точечную сварку металлов без деформаций. Аппарат удобен в транспортировке, может использоваться в полевых условиях. Надежная защита от перегрева продлевает сроки эксплуатации оборудования.

Аппарат для точечной сварки, который работает от сети с напряжением 220 вольт. В комплектацию входит шпилечный пистолет для максимального удобства работы. Ведение сварки возможно на расстоянии 6 метров от точки подключения к сети, что обеспечивается длиной специального кабеля.

Высокомощный стационарный аппарат BLUEWELD ВТЕ 28 LCD используется для производительной точечной сварки. Возможность криволинейного опускания электрода позволяет выполнять сварку сопротивлением одной точкой. Современный микроконтроллер, тиристорный источник питания обеспечивают высокие технические параметры и стабильность сварочного цикла.

Трансформаторы ТВК 75 применяются не только в сварочных установках, но и для плавки базальтового камня, а также стеклокомпозитных материалов.

HAMMER DDT – аппарат контактной сварки с автоматической / ручной настройкой. Идеально подходит для эксплуатации в небольших кузовных цехах, а также в производстве металлической мебели, коробов вентиляции и т. д.

Машина контактной сварки МТ-1928 предназначена для электрической контактной сварки деталей из низкоуглеродистых сталей, легированной стали 12X18H9T, титановых сплавов ОТ4 и крестообразных соединений стержней арматуры классов АI, ВI, AII и AIII.

Мощная профессиональная сварочная машина BLUEWELD DIGITAL PLUS 9000 R.A. применяется для промышленной точечной сварки с помощью пневматического пистолета. Современный микропроцессор позволяет автоматически подстраивать сварочные параметры и определять тип используемого инструмента. Водяное охлаждение клещей гарантирует надежность и высокую производительность даже при интенсивной эксплуатации.

Сварочные установки с сопротивлением (сварочная установка точечной сварки), с электронным контролем времени точечной сварки.

Легкие и надежные ручные клещи для точечной сварки при ремонте автомобильных кузовов Со встроенным электронным таймером (2-65 циклов) и полупроводниковым контактором

Аппарат, предназначенный для прочного соединения жестяных пластин, толщина которых не превышает 1 миллиметра. Подключается к сети с напряжением 220 вольт. Демонстрирует высокое качество работы, оснащается всеми механизмами защиты от перегрева.

Аппарат точечной сварки Telwin Modular 20/TI 230V – это портативный сварочный аппарат для точечной сварки.

МТ-501 предназначена для контактной точечной сварки изделий из малоуглеродистых и низколегированных сталей на переменном токе. Машина состоит из вертикально расположенного корпуса, в котором установлен силовой блок, блок управления и система ножного педального привода сварочных электродов.

Машина МТ-2103 предназначена для точечной сварки переменным током деталей из легированных и нержавеющих сплавов, легированных сталей, титановых сплавов, алюминиевых сплавов и крестообразных соединений стержней арматуры.

C-образные механические клещи с кабелем

Ручные клещи TECNA 7913 предназначены для двухсторонней контактной точечной сварки и имеют: встроенный таймер; возможность плавной регулировки сварочного тока; систему компенсации сварочного тока; водяное охлаждение; пневматический привод сжатия; гироскопическое кольцо.

Telwin DIGITAL CAR SPOTTER 5500 сварочный аппарат с микропроцессорным управлением, предназначенный для точечной сварки тонкостенного металла.

Модель имеет компактные габариты и небольшой вес, ее удобно применять для выполнения сварки в различных условиях, в том числе в труднодоступных местах.

Машина контактной сварки МТР-1201 предназначены для контактной точечной сварки деталей из листовой низкоуглеродистой, нержавеющей стали, алюминиевых сплавов, и крестообразных соединений стержней арматуры при повторно-кратковременном режиме.

DIGITAL CAR SPOTTER 5500 – это электронная сварочная установка с микропроцессорным управлением, которая будет наиболее полезна для выполнения сварочных работ в авторемонтных мастерских.

Аппарат контактной сварки Fubag TS 3800 прост в использовании за счет микропроцессорного управления и наличия пистолета с автоматическим разрядом и наглядной панели управления.

Подвесные клещи вращаются и фиксируются в различных положениях. Аналоговая панель управления с поворотными ручками для настройки сварочного тока и времени сварочного импульса.

Аппарат для профессионального использования при выполнении кузовных работ по выравниванию металлических поверхностей и односторонней точечной сварки.

HAMMER T-34 – аппарат для правки панелей из стали. Идеально подходит для кузовного ремонта любой сложности. Позволяет производить ремонт без разборки.

Трансформаторы ТВК 75 применяются не только в сварочных установках, но и для плавки базальтового камня, а также стеклокомпозитных материалов.

Ручные сварочные клещи АДаМ-1.1 предназначен для точечной контактной сварки изделий из низкоуглеродистой стали, а также для точечной сварки при выполнении кузовных работ в ремонтных мастерских.

Машина контактной сварки предназначена для соединения металлов путем плавления и сжимания их в одной или нескольких точках.

Электронная сварочная установка с сопротивлением (сварочная установка точечной сварки), управляемая при помощи микропроцессора, подходит для применения в секторе авторемонта и в промышленной среде.

Подвесная машина МТП-1110 предназначена для точечной контактной сварки в поточных линиях переменным током деталей из низкоуглеродистых и коррозионностойких сталей и крестообразных соединений стержней арматуры.

Пневматические клещи с кабелем

Сварочные установки с сопротивлением (сварочная установка точечной сварки), с электронным контролем времени точечной сварки.

Ручной зажим с кабелями

HAMMER T-26 – аппарат для правки панелей из стали. Идеально подходит для кузовного ремонта любой сложности. Позволяет производить ремонт без разборки.

Машина точечной контактной сварки BlueWeld ВТЕ 18 LCD – предназначена для точечной сварки различных марок стали толщиной 3+3 мм.

Легкие и надежные ручные клещи для точечной сварки при ремонте автомобильных кузовов Со встроенным электронным таймером (2-65 циклов) и полупроводниковым контактором

Сварочные аппараты с сопротивлением (сварочные аппараты точечной сварки) на стойке, с раскачивающимся плечом, с встроенным синхронным управлением тиристорами.

Сварочные аппараты с сопротивлением (сварочные аппараты точечной сварки) на стойке, с раскачивающимся плечом, с встроенным синхронным управлением тиристорами.

Аппарат оснащается функцией Smart Autoset, определяющей толщину металла в автоматическом режиме. Имеется 120 предустановленных программ сварки. Также можно создавать свои программы, руководствуясь собственными потребностями.

Усилие сжатия регулируется от 40 до 120 кг. Рукоятка из термостойкого изолирующего материала. Электронный таймер синхронного типа с регулировкой продолжительности сварки от 0,1 до 1,2 сек.

Telwin DIGITAL SPOTTER 7000 400V +ACC сварочный аппарат с микропроцессорным управлением, предназначенный для точечной сварки тонкостенного металла.

Сравнительно компактный и мощный аппарат, позволяющий осуществлять качественную точечную сварку. Оснащен реле времени, удобной ножной педалью для комфортной работы. Ступенчатый переключатель мощности позволяет настроить оборудование для сварки любых металлов, независимо от их толщины.

Машина контактной сварки МТР-2401 предназначена для контактной точечной сварки деталей из листовой низкоуглеродистой, нержавеющей стали, алюминиевых сплавов, и крестообразных соединений стержней арматуры при повторно-кратковременном режиме.

Сварочный аппарат колонного типа, подключающийся к сети с напряжением 380 вольт. Предназначен для работы на промышленных предприятиях. Имеется удобная ножная пневматическая педаль для максимально комфортного управления.

Аппарат контактной точечной сварки с цифровым управлением на основе микропроцессора.

Машина контактной сварки МТР-1701 предназначена для контактной точечной сварки деталей из листовой низкоуглеродистой, нержавеющей стали, алюминиевых сплавов, и крестообразных соединений стержней арматуры при повторно-кратковременном режиме.

Электронный аппарат для сварки металлических листов, управляемый микропроцессором, подходит для применения в авторемонтных мастерских.

Сварочный аппарат нового поколения, предназначен для устранения вмятин с помощью инерционного молотка, приварки гвоздей, заклепок, шпонок, шпилек, шайб и болтов, удаления ямок и других мелких повреждений, осадка поверхностей с помощью угольного электрода.

Как работают аппараты контактной точечной сварки

Одним из методов сплавления является точечная контактная сварка. Ее суть заключается в плотном соединении в определенной точке двух деталей и пропускании через место контакта электрического тока.

Аппараты точечной контактной сварки востребованы во многих отраслях промышленности. Для применения в быту их научились делать своими руками, используя трансформаторы или систему конденсаторов.

Фазы процесса

Можно выделить три фазы в процессе точечной сварки. В первой фазе происходит сжатие заготовок, которое приводит к пластической деформации в точке контакта. Для этого аппарат контактной сварки оборудован специальными клещами или другими схожими приспособлениями.

Во второй фазе происходит подача тока в область контакта, что вызывает плавление металла в точке соединения и образование расплавленного ядра. Пока проходит ток, ядро расширяется до максимума. Сжатие соединяемых изделий вызывает появление плотного пояса вокруг жидкого ядра, который препятствует растеканию расплавленного металла.

В третьей фазе сварочный ток выключается, металл остывает и кристаллизуется. Для снятия напряжений при охлаждении прижимное усилие сохраняется еще некоторое время.

Требования к сварным соединениям определяет государственный стандарт – ГОСТ 15878-79. О том. Какие можно использовать электроды в аппарате контактной точечной сварки, описано в ГОСТ 14111-90. Делают их из меди или легированной хромом, кадмием, цирконием бронзы.

Виды оборудования

При точечной контактной сварке аппарат может выдавать ток разного рода и частоты. По этим отличительным признакам сварочное оборудование разделяют на четыре класса:

• контактная точечная сварка на переменном токе;
• низкочастотная контактная сварка;
• устройства конденсаторного типа;
• сваривание постоянным током.

Существует многоточечные станки контактной сварки для сварки сеток на производстве. В таких аппаратах одновременно происходит сваривание в нескольких точках. Любое оборудование имеет свои плюсы, но самыми популярными стали одноточечные устройства переменного тока.

Работа на переменном токе

Аппарат контактной сварки, работающий на переменном токе, представляет собой трансформатор, во вторичной обмотке имеющий два электрода. В качестве материала для электродов контактной точечной сварки применяется медь. Между электродами помещают детали, которые специальным устройством прижимают друг к другу.

В первичной обмотке находится тиристорный модуль, через который питающее напряжение 220 В или 380 В поступает на обмотку. Подавая управляющий сигнал на тиристор, можно получить необходимую длительность тока для контактной точечной сварки. Изменяя угол открытия тиристора, можно регулировать форму сигнала, который приходит на вторичную обмотку.

В случае применения нескольких первичных обмоток можно получить набор коэффициентов трансформации, комбинируя их соединение. В результате во вторичной обмотке получается несколько уровней напряжения и тока. Это позволяет аппарату контактной точечной сварки работать в разных режимах.

Для управления оборудованием имеется дополнительный блок, который имеет реле, управляющую панель и схему контроллера.

Оборудование на конденсаторах

Аппарат для точечной контактной сварки может состоять из блока заряда конденсаторов, большой батареи емкостей, управляющего блока и электродов с механизмом прижима заготовок.

Принцип контактной сварки лежит в первоначальном достаточно длительном накоплении электрической энергии на обкладках конденсаторов и мгновенном ее выбросе при создании искусственного короткого замыкания через точку контакта.

Возможность накопления заряда в емкостной батарее позволяет использовать оборудование меньшей мощности по сравнению с другими сварочными аппаратами.

Благодаря постоянству емкости батареи получается нормированное выделение энергии на один сварочный импульс, что позволяет получать стабильный результат независимо от изменения сетевого напряжения и других характеристик сети.

Конденсаторная контактная сварка длится миллисекунды, что приводит к мощному выделению энергии в маленькой области контакта. Это позволяет применять ее при сварке сплавов с высокой теплопроводностью типа меди, а также металлов с разными тепловыми характеристиками.

Конденсаторные аппараты контактной точечной сварки с жесткой характеристикой, быстрым разрядом, широко используются в радиоэлектронике и приборостроении.

При расчете необходимой энергии на сварку того или иного соединения можно использовать формулу:

где С – емкость в фарадах, W – энергия в ваттах; U — зарядное напряжение в вольтах. Включая в контур заряда активное переменное сопротивление, можно регулировать величину зарядного тока, время заряда и потребляемую мощность.

Где применяют метод

Особенностью точечной контактной сварки является краткое воздействие на соединяемые изделия (от единиц миллисекунд до нескольких секунд), сварочный ток в несколько тысяч ампер и напряжение величиной от 1 до 2-3 вольт. При этом необходимо усилие в точке сварки от десятков до сотен килограмм. Маленькая площадь контакта приводит к малой области расплавления металла.

Благодаря этим особенностям точечную сварку используют при сваривании металлов толщиной от единиц микрон до 20-30 мм. Эти возможности обеспечили ее применение в радиоэлектронике, производстве приборов, авиационной и автомобильной промышленности, строительстве и многих других отраслях.

Невозможно представить авторемонтные мастерские без сварочных аппаратов точечной контактной сварки. При устранении вмятин они незаменимы. Все автомобили и самолеты созданы с использованием контактной сварки. Практически все литиевые батареи в ноутбуках соединены с помощью односторонней контактной точечной сварки.

Плюсы и минусы технологии

Широкое распространение технология получила из-за простоты и удобства использования сварочного оборудования, высокой производительности. Аппарат может обеспечить несколько сотен свариваний в минуту при малых затратах электроэнергии, при этом не выделяет никаких вредных веществ в атмосферу.

Технология легко поддается автоматизации. Для сварки не нужно сварочной проволоки, присадок и флюсов. Соединение получается прочным и без остаточных деформаций.

Единственный недостаток заключается в негерметичном соединении изделий. Аппарат работает прерывисто, производя соединение в отдельных точках, поэтому о герметичности речь не идет.

Возможные дефекты

При точечной сварке прочность соединения такова, что разрушения возникают в основном металле, так как сварные точки имеют большую толщину. Продолжительность сваривания и прижимное усилие имеют решающее значение. Если неправильно их рассчитать, то аппарат будет варить с дефектами.

Имеется три основных вида дефектов:

• отклонения литой зоны от оптимума, ее смещение от точки контакта;
• неполный провар в точке контакта:
• изменение физико-химических свойств металла в точке сварки.

Самым опасным является отсутствие литой области. Происходит тепловое склеивание, при котором соединение выдерживает незначительные нагрузки. При переменных нагрузках и температурных перепадах происходит разрыв соединения.

Прочность нарушается при сильном давлении электродов аппарата контактной сварки, что вызывает вмятины. Также ослабляется прочность при выплесках металла.

Причины дефектов

Непровар часто обусловлен малым током или изношенностью контактной площадки электродов. Маленький ток может быть связан со слишком малым промежутком между сварными точками, что вызывает сильное шунтирование. Брак определяется визуальным осмотром и использованием специального оборудования.

Наружные трещины появляются от чересчур большого импульсного тока аппарата, слабого сжатия, загрязнения сварочной области, что изменяет параметры сварочной цепи. Изъян обнаруживается визуальным осмотром при использовании лупы.

При глубоких вмятинах от электрода необходимо разобраться с его контактной частью. Возможно, причина в слишком малом радиусе кривизны контактной площадки и слишком большом прижимном усилии. Дефект определяется визуально.

Причиной того, что при внутреннем выплеске металл вытекает в область между заготовками, может быть превышение сварочного тока аппарата, времени сварки и недостаток сжатия. Изъян определяется специальными приборами, может зафиксироваться и визуально из-за неплотного соединения деталей.

Внешний выплеск происходит при превышении длительности и силы тока, малом прижиме и перекосе электродов. Это можно заметить невооруженным глазом.

Внутренние трещины возникают от комбинации причин типа чрезмерный ток, длительность воздействия, загрязненная поверхность недостаточное сжатие и отсутствие поковочного воздействия в процессе кристаллизации. Изъяны выявляют специальной аппаратурой.

Смещение ядра возникает из-за неправильной установки электродов аппарата контактной сварки и их загрязнения. Причиной прожога являются недостаточный прижим соединяемых изделий, их загрязнения.

Устранение изъянов производится повторением процесса сварки. Если нельзя сваривать, например, недопустим повторный нагрев изделия, то дефектную область лучше высверлить и поставить заклепку.
