Мини экскаватор погрузчик своими руками

Мини экскаватор своими руками

Частая аренда землеройной техники — процедура затратная и не обеспечивает удобства владельцу участка. Другое дело — собственная компактная машина, с которой можно сэкономить на услуге аренды, расходовать минимум топлива и при этом получать все функции полноценных моделей. Создать такую технику непросто, но для настоящего мастера не невозможно. Как сделать мини экскаватор своими руками? Для начала нужно определить его параметры и тип.

Выбор модели

Правильно собранный мини-экскаватор ничем не уступает моделям, созданным по всем правилам в заводских условиях. Обладает некоторыми преимуществами для частного использования: минимальный расход топлива, простая транспортировка, адаптированность под конкретные потребности, малый вес. Работать можно на любых площадях, в том числе в складских и других закрытых помещениях. Обычно подобная техника требуется на дачах, у загородных домов, используется в рытье ям и котлованов, для неглубоких коммуникаций и пр.

Типы самодельных моделей:

  1. Экскаватор из мотоблока, на базе имеющегося минитрактора или просто автомобиля. На нем используется навесное оборудование. Собирается автономная техника на гусеничном или автомобильном колесном ходу, способная перемещаться по участку самостоятельно. Другой вариант — машина, перемещаемая с использованием вспомогательных средств. Если понадобится, все навесное оборудование легко демонтируется, а использованная база снова используется по прямому назначению.
  2. Мини экскаватор с нуля. Трудоемкий вариант для самых опытных умельцев. Невозможно справиться с подобной задачей новичку, время и деньги будут потрачены зря. Понадобятся специфические навыки или квалифицированные помощники, хороший багаж технических знаний.
  3. Простое бюджетное решение — прицепной экскаватор на прицепе Т40 с рамой и колесной осью.

Устанавливается автономный двигатель, гидравлика и специфическое оборудование.

Подготовительный этап: где взять чертеж

Нужно подобрать конкретную, четкую и понятную схему для сбора своей землеройной машины. Сложностей с выбором быть не должно. Можно использовать:

  1. Уменьшенные в масштабе заводские схемы больших экскаваторов типа «Беларус».
  2. Готовые чертежи из Интернета, размещенные народными умельцами. Интересные рабочие варианты можно найти не только в рунете, но и на зарубежных ресурсах.

Подобрав оптимальный чертеж, нужно составить смету и примерно определиться с затратами на расходники и детали.

Конструктивные решения

Самодельный ручной экскаватор компонуется так же, как и заводские автомобильные модели. В такой технике присутствуют узлы:

  1. Несущая рама, установленная на гусеницах от трактора или автомобильном ходу.
  2. ДВС для приведения в действие гидравлики.
  3. Опорно-поворотная часть.
  4. Гидравлика.
  5. Ковш.
  6. Стрела.

Оптимальным решением будет установка оборудования на Т40 или создание своими руками подобного прицепа для установки на нем мотора, бака, колесной пары. Устойчивость машине обеспечит дополнительное башмачное крепление: пара «башмаков» удержит от опрокидывания.

Мотором может быть ДВС мощностью 15 кВт — японская или даже недорогая китайская модель.

Узлы мини-экскаватора

Стрелу и гидросистему можно приобрести в комплекте, и просто установить их на базу. Подобное решение избавит от многих ошибок и поиска запчастей. На всё время эксплуатации можно забыть о настройке землеройной машины. Но подобные комплекты дорого стоят, и при должном опыте домашние умельцы предпочитают изготовление всех узлов своими руками. Могут использоваться и модернизированные узлы от старой техники.

Система гидравлики

В заводских экскаваторах гидросистему составляют 4 части:

  • опорно-поворотная часть;
  • стрела;
  • ковш;
  • система управления.

При изготовлении землеройной машины своими руками можно прибегнуть к упрощенному варианту. В этом случае понадобится опорно-поворотная колонка и стрела. Колонка крепится на несущую конструкцию, роль которой может выполнить мотоблок. Чтобы самостоятельно сделать узлы, нужно иметь 4 гидроцилиндра для движения стрелы вниз и вверх, управления ковшом, поворотов. Подойдут старые гидроцилиндры от грузовых автомобилей советского производства.

Для гидропривода удобно использовать недорогой шестеренчатый насос. Это простое в использовании и ремонте, бюджетное решение. Чаще всего мастера выбирают НШ-10, совмещая его с распределителем Р-16А.

При необходимости увеличение мощности техники достигают путем одновременной установки 2 насосов с 2 распределительными узлами.

Как сделать ковш

Рабочей частью машины служит ковш. Эта деталь подвергается максимальным нагрузкам, потому выдвигаются повышенные требования к качеству материала. Оптимальное решение — листовая сталь 6-9-миллиметровой толщины.

Рассчитываются по чертежам и вырезаются из стального листа отдельные заготовки, надежно свариваются между собой. Для усиления боков и днища дополнительно используются пластины из стали. Эффективность и производительность ковша повысится, если на передней части приварить прочные «клыки». Для них могут быть использованы «пальцы» гусеничных машин.

Обычно при создании самодельной землеройной техники используют прямую и обратную лопату. Но при необходимости может быть собран и драглайн — техника, предназначенная для больших котлованов, траншей и пр. Он понадобится при работе ковша ниже площадки, на которой установлен самодельный экскаватор.

В заключение

Чтобы сделать мини экскаватор, придется приложить немалые усилия. Не имея некоторых навыков и знаний, лучше не пытаться с нуля собирать сложную машину. В таком случае лучше найти готовые узлы и собрать их на прицепе Т40.

При наличии хорошей технической — теоретической и практической — подготовки и специальных навыков достаточно выбрать хороший чертеж, найти нужные детали и материалы и браться за изготовление своей универсальной землеройной техники. Понадобятся собственные умения сварщика, слесаря, токаря и еще ряда специалистов. Если таких навыков нет, лучше поискать помощников среди знакомых.

В сети представлено множество видео с полным изложением процесса сборки самодельного мини экскаватора и результата работы. Приступая к выполнению аналогичной задачи, ознакомьтесь с как можно большим количеством подобных материалов и выберите или создайте на их основе свою инструкцию.

Unknown29rus › Блог › Самодельный экскаватор своими руками!

Всем привет! Расскажу Вам, как осуществил свою детскую мечту. Давнюю… А именно хотелось по управлять экскаватором, да кто ж тебе его даст, без опыта и навыков. Взрослел, набирался навыков и опыта…думал. И попал я как-то “случайно” на статью из америкосии про прицепной мини-экскаватор. Начитался, насмотрелся, и в голове начал вырисовываться план собрать самостоятельно. Подкрепленный помощью со стороны друга, я начал подкупать необходимые узлы и агрегаты:
— двигатель со стартером и катушкой;
— гидроцилиндры;
— гидрораспределитель;
— насос;
— пальцы;
— железо;
Когда все это было собрано в одном месте, мы начали.
Я практик по жизни, и для меня нет ничего лучше, чем макет, причем в натуральную величину. Собственно это и было первым этапом. Создание макета стрелы, со всеми углами и допусками под конкретные гидроцилиндры и мое понимание его работы. Так же из фанеры были вырезаны трафареты необходимых пластин и кронштейнов. И началась нелегкая работа по раскройке 10мм листа на необходимые детали. Болгарка грелась но справлялась. Не один десяток дисков был превращен в пыль.

Отдельный этап это установка мест соединений и шарниров. За пыльцы были взяты шкворня от газели диаметром 25мм, под эти пальцы у токаря заказаны втулки и распорные кольца под гидроцилиндры. В кронштейнах по месту были просверлены перфоратором отверстия диаметром 50 мм. Ох как же их было много… Но в этом (не реклама) мне очень сильно помогли би-металлические коронки Wilpu. Очень достойная вещь. Всего на все работы потребовалось 3 коронки 2 -51мм и 1 — 76? (не помню диаметр, под камазовский шкворень) В общей сложности просверлено порядка 800мм стали. Перфоратор+компрессор+масло = неплохое трио. Так родилась стрела.
Думаю с рамой все понятно, что к чему, единственное, на вылете, где идет основная нагрузка (опора стрелы), внутренние стенки были усилены еще двумя пластинами по 10мм (как закладные).

Читайте также  Область применения многоковшовых экскаваторов

Далее был установлен двигатель на раму, и кронштейн насоса. Муфту между ними придумал непосредственно в магазине. Взял за основу Вазовскую муфту и фланцы к ней, причем там прикол какой-то с годами выпуска фланцев (не помню). Все отцентровано, сварено и установлено на раму.

Появились очертания, стал понятен размер гидробака. Бак в принципе ничего сложного, емкость со входом через Вазовский фильтр и выход на насос в нижней части бака. Больше доставила хлопот горловина. Справился ))

Ковш! Отдельная история, пыжанул сначала я с его размером, а именно с его шириной. В итоге уменьшал на 100мм в ширину. Долго ломал голову, ис чего же сделать клыки? Ничего умнее я не придумал, чем использовать под это дело — молотки! По истечении времени -шикарная вещь!

Установил стойку под гидрораспределитель придумал не хитрый стол под рычаги. Зарисовал размеры и длины рукавов.

Колеса! Колеса естественно я взял от классики, заехал на шинку и говорю — А давай ка вот эти! К ним приобрел ступицы от Ваз 2108. Все это приварил к профилю и сделал переставными, чтобы было два положения, транспортировочное и рабочее. Вообщем собрал все воедино покрасил и получилось чудо, мечта сбылась!

Пара видео:
— Первый запуск


ТТХ:
Движок — 15 лс
Вес — примерно 250-300 кг
Работа на одном баке — 1,5 — 2 часа
Глубина копания -расчетная 3 метра по факту, пока проверил 2,5 метра.

Себестоимость порядка 150 тыщ деревянных, без учета работы.
По истечению года, дополнил всю конструкцию датчиком температуры. А так же, я бы кое-что изменил, на этапе проектирования…
Извиняйте за краткость, написал, что вспомнил. Если эта тема кому-то интересна, то спрашивайте, подробно отвечу всем. За репост — Спасибо! :))

САМОДЕЛКИН ДРУГ

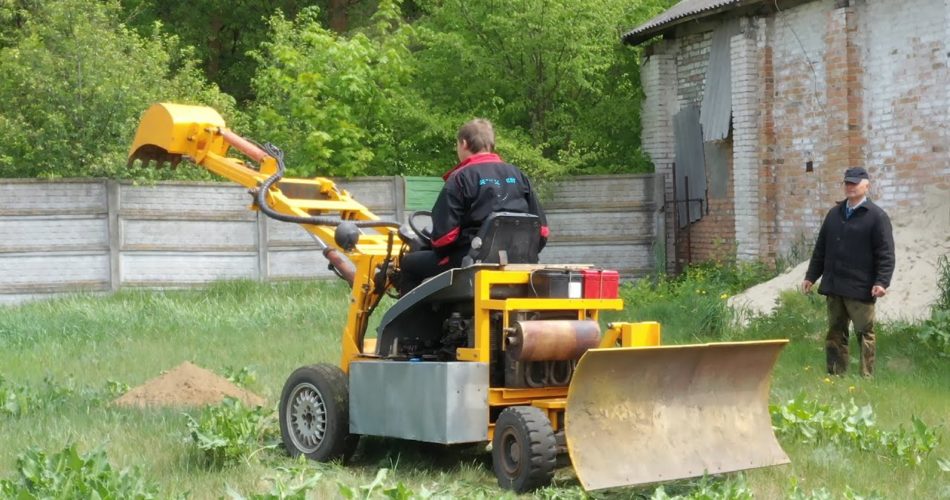

Самодельный мини-экскаватор

Самодельный мини-экскаватор собранный своими руками с двигателем лифан Lifan фото ковша, стрелы и самого экскаватора с размерами представлены далее. Компактный и в меру мощный самодельный экскаватор предназначен для рытья траншей, подготовки фундаментов, траншеи для подвода и подключения водоснабжения в тех местах где заводская техника не сможет подъехать и выполнить свою работу.

Малые размеры самодельного экскаватора с двигателем лифан позволяют работать в самых труднодоступных местах.

Сегодня полных ходом идет загородное строительство частных домов, дач и постоянно требуется рытье траншей, так что сборка мини-экскаватора дело прибыльное в плане осуществления работ по рытью земли под разные задачи заказчика.

Данный экскаватор имеет полноценную гидравлическую систему приводимую в действие НШ (насос шестеренчатый) объемный бак для масла, гидроцилиндры.

Стрела и ковш экскаватора так же самодельные (см фото ниже)

Гидросистема экскаватора приводится в действие от бензинового двигателя Lifan для чего сделан самодельный переход с ДВС на НШ (насос шестеренчатый) Под сидением расположен объемный гидробак для масла через который во время работы системы осуществляется циркуляция масла. Переход с редуктора на насос. Автор указывает размеры на каждом фото. Далее идут фото стрелы и ковша экскаватора. Гидроцилиндр. Мини-экскаватор имеет сцепное устройство и его можно перевозить прицепив за фаркоп легкового автомобиля, тем самым транспортировать в короткие сроки к месту работы. Обратите внимание! На трубу расположенную под рамой, она играет роль противовеса, чтоб экскаватор во время работы не поднимался под весом полного ковша с грунтом. На фото экскаватор прицеплен к автомобили и дополнительно прицеп. По дорогам общего пользования лучше конечно загнать технику в прицеп и перевозить, а в поле можно и так) Экскаватор капает траншею для заливки фундамента и последующего строительства.

Вопросы, жалобы и пожелания пишите в комментариях! Спасибо)

Как сделать мини-экскаватор своими руками на минитрактор или автомобиль

Частая аренда землеройной техники — процедура затратная и не обеспечивает удобства владельцу участка. Другое дело — собственная компактная машина, с которой можно сэкономить на услуге аренды, расходовать минимум топлива и при этом получать все функции полноценных моделей. Создать такую технику непросто, но для настоящего мастера не невозможно. Как сделать мини экскаватор своими руками? Для начала нужно определить его параметры и тип.

Выбор модели

Правильно собранный мини-экскаватор ничем не уступает моделям, созданным по всем правилам в заводских условиях. Обладает некоторыми преимуществами для частного использования: минимальный расход топлива, простая транспортировка, адаптированность под конкретные потребности, малый вес. Работать можно на любых площадях, в том числе в складских и других закрытых помещениях. Обычно подобная техника требуется на дачах, у загородных домов, используется в рытье ям и котлованов, для неглубоких коммуникаций и пр.

Существуют различные виды мини экскаваторов

Типы самодельных моделей:

  1. Экскаватор из мотоблока, на базе имеющегося минитрактора или просто автомобиля. На нем используется навесное оборудование. Собирается автономная техника на гусеничном или автомобильном колесном ходу, способная перемещаться по участку самостоятельно. Другой вариант — машина, перемещаемая с использованием вспомогательных средств. Если понадобится, все навесное оборудование легко демонтируется, а использованная база снова используется по прямому назначению.
  2. Мини экскаватор с нуля. Трудоемкий вариант для самых опытных умельцев. Невозможно справиться с подобной задачей новичку, время и деньги будут потрачены зря. Понадобятся специфические навыки или квалифицированные помощники, хороший багаж технических знаний.
  3. Простое бюджетное решение — прицепной экскаватор на прицепе Т40 с рамой и колесной осью.

Устанавливается автономный двигатель, гидравлика и специфическое оборудование.

С чего начать?

Конечно, с визуализации. Дабы проблемы, связанные с дальнейшей эксплуатацией мини экскаватора, созданного своими руками, не закопали навсегда ваше время и труд, к его созданию вы должны подойти с четким осознанием, что и как делать. Ведь накупив уйму запчастей, потратив бессчетное количество времени и усилий, навряд ли кому-то захочется в конечно итоге осознать, что его «поделка» оказалась дороже, чем серийный экземпляр, но при этом менее эффективной.

После взвешивания всех «за» и «против», первое, чем необходимо вооружиться, — это чертеж. Его можно или купить на иностранных сайтах, или подсмотреть на просторах рунета. Если вы займетесь поиском необходимой информации на зарубежных сайтах, помните, что, например, в американской системе измерения используются дюймы, а не метры. Не забудьте перевести одни величины в другие!

Далее ко всему этому необходимо приложить вашу смекалку, умелые руки и набор необходимых деталей. Но обо всем по порядку.

Подготовительный этап работ

Сначала нужно определиться, какой именно экскаватор вам нужен. Малогабаритная землеройная техника бывает двух видов: самоходная или прицепная. В первом случае, вам понадобится двигатель, чтобы экскаватор мог самостоятельно передвигаться. Во втором случае, техника может крепиться к трактору или другому тягачу. Стоит отметить, что навесные модели гораздо проще сделать своими руками, чем самоходные.

Любые работы по созданию техники начинаются с чертежей. Это поможет лучше рассчитать тяговое усилие, определится с количеством материала, и продумать внешний вид экскаватора. Чертежи можно заготовить самостоятельно, или воспользоваться готовыми эскизами в интернете.

Читайте также  Виды рабочего оборудования одноковшовых экскаваторов

От общего к частному

Есть два наиболее распространенных метода создания мини экскаватора своими руками: можно установить навесное оборудование на небольшой трактор или соорудить автономный самодельный мини экскаватор, который может передвигаться самостоятельно или при помощи иного транспорта. Второй вариант более трудоемкий. Необходимо самостоятельно сделать раму, установить по крайней мере заднюю ось (можно использовать от старого автомобиля), двигатель. Если вы чувствуете техническую подкованность, то можно комбинировать детали двигателей или использовать китайские моторы различных производителей. Только имейте в виду, что в случае сборки деталей от разных машин, вам придется постоянно делать подгонку этих деталей и вносить в них доработки.

Подбираем нужные узлы

Чтобы компактный экскаватор практически ничем не уступал более тяжёлым машинам, его делают по их образцу. Соответственно самодельная модель должна иметь следующие элементы:

  • Ходовая часть. При создании прицепного варианта подойдёт металлическая сварная рама и одна колёсная пара.
  • Двигатель. Учитывая, что техника будет работать с тягачом, мощный силовой агрегат ставить не имеет смысла. Можно обойтись небольшим двигателем, мощностью от 6.4 КВт. Этого вполне хватит, чтобы запустить гидронасос.
  • Платформа. Здесь будут расположены основные узлы и механизмы, рулевое управление и кресло оператора.
  • Гидравлическая система. Сюда входят: насос, фильтр, соединительные шланги и гидрораспределители.
  • Стрела с ковшом. Этот рабочий элемент можно купить в готовом виде.

Конструктивные решения

Самодельный ручной экскаватор компонуется так же, как и заводские автомобильные модели. В такой технике присутствуют узлы:

  1. Несущая рама, установленная на гусеницах от трактора или автомобильном ходу.
  2. ДВС для приведения в действие гидравлики.
  3. Опорно-поворотная часть.
  4. Гидравлика.
  5. Ковш.
  6. Стрела.

Выбор ковша для экскаватора

Оптимальным решением будет установка оборудования на Т40 или создание своими руками подобного прицепа для установки на нем мотора, бака, колесной пары. Устойчивость машине обеспечит дополнительное башмачное крепление: пара «башмаков» удержит от опрокидывания.

Мотором может быть ДВС мощностью 15 кВт — японская или даже недорогая китайская модель.

Узлы мини-экскаватора

Стрелу и гидросистему можно приобрести в комплекте, и просто установить их на базу. Подобное решение избавит от многих ошибок и поиска запчастей. На всё время эксплуатации можно забыть о настройке землеройной машины. Но подобные комплекты дорого стоят, и при должном опыте домашние умельцы предпочитают изготовление всех узлов своими руками. Могут использоваться и модернизированные узлы от старой техники.

Система гидравлики

В заводских экскаваторах гидросистему составляют 4 части:

  • опорно-поворотная часть;
  • стрела;
  • ковш;
  • система управления.

При изготовлении землеройной машины своими руками можно прибегнуть к упрощенному варианту. В этом случае понадобится опорно-поворотная колонка и стрела. Колонка крепится на несущую конструкцию, роль которой может выполнить мотоблок. Чтобы самостоятельно сделать узлы, нужно иметь 4 гидроцилиндра для движения стрелы вниз и вверх, управления ковшом, поворотов. Подойдут старые гидроцилиндры от грузовых автомобилей советского производства.

Для гидропривода удобно использовать недорогой шестеренчатый насос. Это простое в использовании и ремонте, бюджетное решение. Чаще всего мастера выбирают НШ-10, совмещая его с распределителем Р-16А.

При необходимости увеличение мощности техники достигают путем одновременной установки 2 насосов с 2 распределительными узлами.

Техника в работе

Как сделать ковш

Рабочей частью машины служит ковш. Эта деталь подвергается максимальным нагрузкам, потому выдвигаются повышенные требования к качеству материала. Оптимальное решение — листовая сталь 6-9-миллиметровой толщины.

Рассчитываются по чертежам и вырезаются из стального листа отдельные заготовки, надежно свариваются между собой. Для усиления боков и днища дополнительно используются пластины из стали. Эффективность и производительность ковша повысится, если на передней части приварить прочные «клыки». Для них могут быть использованы «пальцы» гусеничных машин.

Обычно при создании самодельной землеройной техники используют прямую и обратную лопату. Но при необходимости может быть собран и драглайн — техника, предназначенная для больших котлованов, траншей и пр. Он понадобится при работе ковша ниже площадки, на которой установлен самодельный экскаватор.

Раз лошадка, два лошадка

Как быть с «лошадьми»? Вопрос резонный, и ответ на него кроется в тех целях и в той работе, которую вы будете осуществлять на мини экскаваторе, сделанном своими руками. От того, что именно вы будете копать, зависит расчет усилий на гидроцилиндрах подъема-опускания стрелы и поворота рукояти, затем определяется скорость движения звеньев и перемещения поршней в цилиндрах. Обычно мощности в 8-13 лошадей хватает с лихвой.

Поиск необходимого оборудования или запчастей стал еще проще — оставьте заявку и Вам перезвонят.

В заключение

Чтобы сделать мини экскаватор, придется приложить немалые усилия. Не имея некоторых навыков и знаний, лучше не пытаться с нуля собирать сложную машину. В таком случае лучше найти готовые узлы и собрать их на прицепе Т40.

При наличии хорошей технической — теоретической и практической — подготовки и специальных навыков достаточно выбрать хороший чертеж, найти нужные детали и материалы и браться за изготовление своей универсальной землеройной техники. Понадобятся собственные умения сварщика, слесаря, токаря и еще ряда специалистов. Если таких навыков нет, лучше поискать помощников среди знакомых.

В сети представлено множество видео с полным изложением процесса сборки самодельного мини экскаватора и результата работы. Приступая к выполнению аналогичной задачи, ознакомьтесь с как можно большим количеством подобных материалов и выберите или создайте на их основе свою инструкцию.

Последние штрихи

Как видите, сделать мини-экскаватор можно, достаточно приложить немного усилий. В принципе, после приведённых выше этапов сборки, самодельная техника готова к эксплуатации. Чтобы работать с комфортом, можно сделать навес или небольшую кабину из металлического профиля. Внутри установить сиденье от легкового автомобиля. Если планируется работать в тёмное время суток, имеет смысл подумать об освещении.

Перед тем как приступать к сборке, подумайте, может лучше будет приобрести уже готовый мини-экскаватор? Самодельные варианты обходятся не намного дешевле, и требуют определённых навыков при сборке.

Рабочее оборудование: готовое или смастерить?

Самый простой вариант — установка готовой стрелы вместе с гидросистемой. Также можно установить стрелу на ваш самодельный мини экскаватор, например, от старого фронтального погрузчика. Если, конечно, к таковому имеется доступ. К тому же ее нужно будет адаптировать для землеройных целей. Еще один вариант «попроще» — сделать стрелу из трубы квадратной формы своими руками.

Ковш: чем прочнее, тем лучше

Ковш — это непосредственно та составная часть машины, которая будет соприкасаться с рабочей поверхностью. Для того, чтобы мини экскаватор своими руками прослужил вам (не будем загадывать сколько!) рекомендуют использовать прочный металл. Минимальный набор таков: 2 боковины и днище. К вертикально установленным боковинам при помощи сварки прихватывается днище, в качестве которого используется прямоугольная пластина. Уже прихваченная с одного края к боковинам, она нагревается горелкой и постепенно огибается по контуру боковин. Не забудьте делать прихватки. Верхнюю кромку и днище рекомендуется дополнительно усилить стальными пластинами. После всего проделанного можно приваривать зубья.

Читайте также  Ковш планировочный для экскаватора

Насос. Можно так, а можно этак

При установке насоса вы гарантированно зададитесь вопросом: аксиально-поршневый или шестеренный? Скажем так, тут выбор за вами. Первый — более дорогой, но и более эффективный. Из шестеренчатых хорошо себя зарекомендовал НШ-10. Можно позаимствовать опыт российских предприятий: два насоса НШ-10 и два распределителя Р-16А, которые соединены параллельно. Исходя из показателей насоса и гидравлики подбирается литраж топливного бака.

Докопаться до философского зерна

Как будет копать ваш мини экскаватор, сделанный своими руками, — это уже вопрос риторический. Но, согласитесь, собранный вами самостоятельно, он точно будет иметь право претендовать даже если и не на звание надежного помощника в хозяйстве, то уж точно на предмет вашей, теперь уже непоколебимой, гордости. Так что, дерзайте! А порадоваться чужим успехам можно на многочисленных форумах, как русскоязычных, так и иностранных.


Область и особенности применения ковшей для погрузчиков

Сообщества › Кулибин Club › Блог › САМОДЕЛЬНЫЙ МИНИ ТРАКТОР ПОГРУЗЧИК /Проект закончен.

У себя разместил, а в сообществе «Кулибин клуб» разместил трактор забыл.
Всем привет, на днях выкладывал погрузчик не крашеный, а сейчас он готов и сегодня буду отправлять заказчику.Проект был сделан для Павла с г.Балашов. ВНИМАНИЕ!Будьте добры и про цену не здесь, не в личку не спрашивайте.Цены не озвучиваю и заказы не принимаю.Пост чисто для того, чтобы сподвигнуть людей, кто хочет себе собрать тракторок. Этот погрузчик с обычным ковшом.

ХАРАКТЕРИСТИКИ такие же как и на предыдущих погрузчиках:

1.ПОСТОЯННЫЙ полный привод.4х4 2.Грузоподъемность без противовеса не более 200 кг, с противовесом рекомендуемая не более 250-300 кг. 3.Самодельный поворотный кулак, усиленный. 4.Подъем стрелы 2,2 5.Вес примерно 500-550кг 6.Длина 1,9 без стрелы и 2,4 со стрелой и 2,9 с ковшом 7.Высота 1,4 8.Ширина 94 см. 9.Мотор ЛИФАН 15сил, со стартером + генератор. 10.Рама и стойки стрелы из швеллера 12-ка, стрела 10-й швеллер. 11.Ковш, метал 3-ка. 12.НШ-10. 13.Распределитель Р-40,3-х секционный

А вот как все было:

Погрузчики GiANT в России

Новое поколение компактных тракторов погрузчиков из Голландии. GiANT — полный привод, мощность и абсолютная плавность хода.

GiANT — универсальные шарнирно-сочленненые мини погрузчики трактора, идеальные для использования в различных отраслях сельского хозяйства. Разработаны специально для работ в животноводческих комплексах, конюшнях и овчарнях, малых и средних частных и фермерских хозяйствах, питомниках различных растений и лесопитомниках. Идеальны для коммунальных, дорожных, полевых и погрузочно-разгрузочных работ.

Экономичные, надежные и выносливые трактора погрузчики GiANT полностью произведены на заводе в Голландии. Использованы лучшие компоненты мировых брендов — гидравлика Bosch Rexroth, 3-х и 4-х дизельные моторы Kubota и DEUTZ, мосты Comer и Carrera, колесные двигатели Poclain. 35 моделей грузоподъемностью 1000 — 4870 кг. и собственным весом 1100 — 6000 кг. Шарнирно-сочленненая конструкция рамы, позволяет работать на любых поверхностях, не повреждая его. Минимальный радиус разворота, уникальная маневренность, гидростатический полный привод, высокий дорожный просвет, пневматические аграрные колеса, защитная крыша или кабина ROPS/FOPS, телескопическая и кинематическая рабочая стрелас высотой подъема 2200 — 5150 мм. и отсутствие электроники, идеальный вариант эксплуатации в любом регионе России!

Большой выбор навесного оборудования, обеспечит максимальную эффективность и универсальность работы. Рабочие навесные механизмы для сельскохозяйственных, животноводческих предприятий и конюшен, скотных дворов и овчарен, упрощающие и оптимизирующие вашу работу.

Навозные скребки шириной 1300 — 4250 мм., коммунальные отвалы для снега, земли и навоза, бункеры для мусора и навоза объемом до 1600 лтр., вилы для сена и силоса, силосонарезчики, различные гидравлические захваты с вертикальным, горизонтальным и задним захватом, шнековые бункеры различного объемы и предназначения, кормораздатчики и кормосмесители, многоцелевые вилы с гидрозахватом, вилы для транспортировки и перегрузки снопов и рулонов, воздуходувные измельчители соломы, рыхлители и планировщики поверхности, специальные механизмы по внесению органических, минеральных и жидких удобрений в почву, для всех видов грунта и различной рабочей ширины. Это то, что вам поможет в работе и облегчит вашу не легкую жизнь!

Серия Compact — GiANT D204 SW Серия Сomfort — GiANT V452T HD Серия Midi — GiANT V5003T
Минитрактор / Мини погрузчик Минитрактор / Мини погрузчик Трактор / Погрузчик
Вес машины 1100 кг Вес машины 2800 кг Вес машины 3480 кг
Высота подъема 2170 мм Высота подъема 2960 мм Высота подъема 3250 мм
Грузоподъемность 1000 кг Грузоподъемность 1800 кг Грузоподъемность 2480 кг
Ширина машины 1100 мм Ширина машины 1480 мм Ширина машины 1620 мм
Скорость 15 км/ч Скорость 28 км/ч Скорость 25 км/ч

У вас есть работа, и она очень разнообразна? Голландский универсальный погрузчик GiANT удовлетворит ваши потребности. Приезжайте к нам на склад и выберите грузоподъемность, габариты и необходимое рабочее навесное оборудование. Большой выбор навесного оборудования, для любых работ. Общестроительные и дорожно-ремонтные, погрузочно-разгрузочные и складские, дорожно-коммунальные и садово-парковые, ландшафтные и озеленительные. 70 видов навесного рабочего оборудования к вашим услугам.

Если вам понравиться машина или найдется постоянная работа, готовы предложить вам специальные условия приобретения. Используя наших финансовых партнеров, можно приобрести погрузчик с навесным оборудованием в кредит или лизинг.

Самодельный трактор фронтальный погрузчик

Самодельный трактор -погрузчик предназначен для погрузки и сгребания сыпучих грузов (песок, гравий) Фото, чертежи и видео самодельного фронтального погрузчика представлены далее. Самодельный погрузчик имеет постоянный полный привод. Двигатель Лифан Lifan 15 л/с со стартером. Гидравлическую систему приводит в действие НШ-10 (насос шестеренчатый) Распределитель Р-40 2 х секционный. Рама и стойка стрелы из швеллера 8-ка. Толщина металла ковша 3 мм. Вес порядка 400-500 кг Длинна 1.9 м без стрелы, с стрелой 2.4 м, Высота 1.3 м Ширина 94 см.

Принцип работы мини-погрузчика точно такой же как и на большом тракторе, стрела приводится в действие за счет установленного гидроцилиндра, на подъем и опускание ковша так же имеется отдельный цилиндр. На челюстной ковш дополнительно ставятся два малых гидроцилиндра с правой и левой стороны металлического ковша.

Крутящий момент с двигателя передается через систему шкивов и приводится в действие трансмиссия, а так же гидросистема самодельного фронтального погрузчика.

Материалы

  1. двигатель Lifan 15 л/с
  2. профтруба квадратного и прямоугольного сечения
  3. мосты ВАЗ
  4. колеса
  5. гидроцилиндры
  6. гидробак
  7. насос НШ-10
  8. листовой металл 3 мм

Инструменты

  1. сварочный инвертор
  2. УШМ (болгарка)
  3. дрель
  4. слесарный и измерительный инструмент
  5. набор гаечных ключей

Фото узлов и агрегатов самодельного погрузчика.
