Всем привет! Начнем сегодня знакомство с дизельным двигателем, как он работает, о его недостатках и достоинствах.
Главное достоинство дизельных двигателей — это низкие затраты на топливо, поскольку моторы этого типа имеют малые удельные расходы топлива на основных эксплуатационных режимах, да и само горючее во многих странах заметно дешевле бензина. В данной статье мы рассмотрим теорию работы дизельного двигателя — как работает дизель.
======================================================================
В дизелях, в отличие от бензиновых моторов, приготовление горючей смеси топлива с воздухом происходит внутри цилиндров.

Смесеобразование в дизелях протекает за очень короткий промежуток времени. Для получения горючей смеси, способной быстро и полностью сгорать, необходимо, чтобы топливо было распылено на возможно более мелкие частицы и чтобы каждая частица имела вокруг себя достаточное для полного сгорания количество воздуха. С этой целью топливо в цилиндр впрыскивается форсункой под давлением, в несколько раз превышающим давление воздуха при такте сжатия в камере сгорания.

В дизелях применяют неразделенные камеры сгорания. Они представляют собой единый объем, ограниченный днищем поршня 3 и поверхностями головки и стенок цилиндров. Для лучшего перемешивания топлива с воздухом форму неразделенной камеры сгорания приспосабливают к форме топливных факелов. Углубление 1, выполненное в днище поршня, способствует созданию вихревого движения воздуха.

Мелко распыленное топливо впрыскивается из форсунки 2 через несколько отверстий, направленных в определенные места углубления. Чтобы топливо полностью сгорало и дизель обладал наилучшими мощностями и экономическими показателями, топливо нужно впрыскивать в цилиндр до прихода поршня в ВМТ.

Для питания дизельного двигателя применяют дизельное топливо, являющееся продуктом перегонки нефти и представляющее собой маслянистую жидкость светло-коричневого цвета.

Для обеспечения экономичности, надежности и долговечности работы двигателя дизельное топливо должно отвечать определенным требованиям. Главные показатели качества топлива — чистота, высокая теплотворная способность, малая вязкость, низкая температура самовоспламенения, высокое цетановое число (не ниже 40). Чем больше цетановое число топлива, тем меньше период задержки самовоспламенения после момента впрыска его в цилиндр и двигатель работает мягче (без стуков).
======================================================================
Экономические и экологические показатели автомобильного дизельного двигателя в первую очередь зависят от особенностей рабочего процесса и, в частности, от типа камеры сгорания, системы впрыскивания топлива. Камеры сгорания дизельного двигателя делятся на разделенные (вихрекамерные и форкамерные), полуразделенные и неразделенные. Дизельные двигатели с неразделенной камерой иногда называют двигателями с непосредственным впрыском.

Дизельные двигатели с разделенной камерой сгорания обычно устанавливаются на грузовики малой грузоподъемности и легковые автомобили. Это определяется необходимостью снижения уровня шума и меньшей жесткостью работы. При подходе поршня к ВМТ воздух из основного объема камеры сгорания вытесняется в дополнительный, создавая в нем интенсивную турбулизацию заряда, что способствует лучшему перемешиванию капель топлива с воздухом.

Недостатком дизельных двигателей с разделенной камерой сгорания являются: некоторое увеличение расхода топлива вследствие повышения потерь в охлаждающую среду из-за увеличенной поверхности камеры сгорания, больших потерь на перетекание воздушного заряда в дополнительную камеру и горящей смеси обратно в цилиндр. Кроме того, ухудшаются пусковые качества.

Дизельные двигатели с неразделенной камерой сгорания имеют низкие расходы топлива и легче запускаются. Недостатком их является повышенная жесткость работы и соответственно — высокий уровень шума.

Классификация камер сгорания дизельного двигателя

Камера сгорания двигателя — это замкнутое пространство, полость для сжигания газообразного, или жидкого топлива в двигателях внутреннего сгорания. В камере сгорания происходит приготовление и сжигание топливовоздушной смеси.

Наряду с обеспечением оптимального смесеобразования ⭐ камеры сгорания должны способствовать получению высоких экономических показателей и хороших пусковых качеств двигателей. В зависимости от конструкции и используемого способа смесеобразования камеры сгорания дизелей делятся на две группы:

  • неразделенные
  • разделенные

Неразделенные камеры сгорания

Неразделенные камеры сгорания представляют собой единый объем и имеют обычно простую форму, которая, как правило, согласуется с направлением, размерами и числом топливных факелов при впрыске. Эти камеры компактны, имеют относительно малую поверхность охлаждения, благодаря чему снижаются потери теплоты. Двигатели с такими камерами сгорания имеют приличные экономические показатели и хорошие пусковые качества.

Неразделенные камеры сгорания отличаются большим разнообразием форм. Чаще всего они выполняются в днище поршней, иногда частично в днище поршня и частично в головке блока цилиндров, реже — в головке.

На рисунке показаны некоторые конструкции камер сгорания неразделенного типа.

Рис. Камеры сгорания дизелей неразделенного типа: а — тороидальная в поршне; б — полусферическая в поршне и головке цилиндра; в — полусферическая в поршне; г — цилиндрическая в поршне; д — цилиндрическая в поршне с боковым размещением; е — овальная в поршне: ж — шаровая в поршне; з — тороидальная в поршне с горловиной; и — цилиндрическая, образованная днищами поршней и стенками цилиндра; к — вихревая в поршне; л — трапецеидальная в поршне; м — цилиндрическая в головке под выпускным клапаном

В камерах сгорания, приведенных на рисунке, а—д качество смесеобразования достигается исключительно путем распыления топлива и согласования формы камер с формой факелов впрыска топлива. В этих камерах чаше всего применяются форсунки с многодырчатыми распылителями и используются высокие давления впрыска. Такие камеры имеют минимальные поверхности охлаждения. Для них характерна низкая степень сжатия.

Камеры сгорания, показанные на рис. е—з, имеют более развитую теплопередаюшую поверхность, что несколько ухудшает пусковые свойства двигателя. Однако путем вытеснения воздуха из надпоршневого пространства в объем камеры в процессе сжатия удается создать интенсивные вихревые потоки заряда, которые способствуют хорошему перемешиванию топлива с воздухом. При этом обеспечивается высокое качество смесеобразования.

Камеры сгорания, показанные на рисунке, к—м, находят применение в многотопливных двигателях. Для них характерно наличие строго направленных потоков заряда, обеспечивающих испарение топлива и его введение в зону сгорания в определенной последовательности. Для улучшения рабочего процесса в цилиндрической камере сгорания в головке под выпускным клапаном (рис. м) используется высокая температура выпускного клапана, который является одной из стенок камеры.

Разделенные камеры сгорания

Разделенные камеры сгорания состоят из двух отдельных объемов, соединяющихся между собой одним или несколькими каналами. Поверхность охлаждения таких камер значительно больше, чем у камер неразделенного типа. Поэтому в связи с большими тепловыми потерями двигатели с разделенными камерами сгорания имеют обычно худшие экономические и пусковые качества и, как правило, более высокие степени сжатия.

Однако при разделенных камерах сгорания за счет использования кинетической энергии газов, перетекающих из одной полости в другую, удается обеспечить качественное приготовление топливно-воздушной смеси, благодаря чему достигается достаточно полное сгорание топлива и устраняется дымление на выпуске.

Рис. Камеры сгорания дизелей разделенного типа: а — предкамера; б — вихревая камера в головке; в — вихревая камера в блоке

Кроме того, дросселирующее действие соединительных каналов разделенных камер позволяет значительно уменьшить «жесткость» работы двигателя и снизить максимальные нагрузки на детали кривошипно-шатунного механизма. Некоторое снижение «жесткости» работы двигателей с разделенными камерами сгорания может также обеспечиваться путем повышения температуры отдельных частей камер сгорания.

Смесеобразование при неразделенных камерах сгорания

Неразделенная камера сгорания

Двигатели с непосредственным впрыском топлива (рис. 1) имеют более высокий КПД и работают экономичнее, чем двигатели с разделенными камерами, поэтому они используются на всех грузовых автомобилях и на большинстве новых легковых автомобилей.

Рис.11. Многострунный распылитель2. ‘ / образная выемка в поршне3. Штифтовая свеча накаливания

При непосредственном впрыске топливо сразу попадает в камеру сгорания 1 с ш-образной выемкой 2, находящейся в поршне, поэтому распылнвание, нагрев, испарение и смешивание топлива с воздухом должны быстро следовать друг за другом. При этом предъявляются высокие требования к подаче не только топлива, но и воздуха. Во время тактов впуска и сжатия в цилиндре благодаря специальной конструкции впускного канала в головке блока цилиндров возникает воздушный вихрь. Форма камеры сгорания также способствует вихревому движению воздуха в конце хода сжатия (т. е. к началу впрыскивания). Из различных видов выемок в поршне, образующих камеру сгорания, в разное время применявшихся при создании дизелей, в настоящее время широкое применение нашла ц-образная выемка в поршне. Топливо должно вводи 1Ы.И и камеру сгорания таким образом, чтобы, равномерно распределяясь по объему камеры, оно могло быстро перемешиваться с воздухом. Для этого, в отличие от дизеля с разделенными камерами сгорания, где используется форсунка со штифтовым распылителем, при непосредственном впрыске топлива применяется форсунка с многоструйным распылителем 1. Распространение его топливных факелов должно быть оптимизировано и согласовано с параметрами камеры сгорания. Давление впрыскивания при непосредственной подаче топлива очень высокое (до 2000 бар).На практике при непосредственном впрыске применяются два способа интенсификации смесеобразования:• за счет целенаправленного движения воздуха;• за счет впрыска топлива — без использования движения воздуха.

Во втором случае отсутствуют затраты энергии на завихрение воздуха на впуске, что уменьшает потери на газообмен и улучшает наполнение цилиндра. Использование этого способа, однако, предъявляет повышенные требовании к расположению и количеству отверстии в распылителе форсунки, а также к тонкости распыливання топлива, что определяется диаметром отверстии распылителя. Кроме того, для достижения малой продолжительности впрыскивания и хорошего распыликания топлива необходимо очень высокое давление впрыска.

Читайте также  Производство дизельных двигателей в России

Принцип работы

На первый взгляд дизельный двигатель почти не отличается от обычного бензинового – те же цилиндры, поршни, шатуны. Главные и принципиальные отличия заключаются в способе образования и воспламенения. В карбюраторных и обычных инжекторных двигателях приготовление смеси происходит не в цилиндре, а во впускном тракте.

В бензиновых двигателях с непосредственным впрыском смесь образуется так же как и в дизелях- непосредственно в цилиндре. В бензиновом моторе топливо-воздушная смесь в цилиндре воспламеняется в нужный момент от искрового разряда. В дизеле же топливо воспламеняется не от искры, а вследствие высокой температуры воздуха в цилиндре.

Рабочий процесс в дизеле происходит следущим образом: вначале в цилиндр попадает чистый воздух, который за счет большой степени сжатия (16-24:1) разогревается до 700-900°С. Дизтопливо впрыскивается под высоким давлением в камеру сгорания при подходе поршня к верхней мертвой точке. А так как воздух уже сильно разогрет, после смешивания с ним происходит воспламенение топлива. Самовоспламенение сопровождается резким нарастанием давления в цилиндре – отсюда повышенная шумность и жесткость работы дизеля.

Такая организация рабочего процесса позволяет использовать более дешевое топливо и работать на очень бедных смесях, что определяет более высокую экономичность. Дизель имеет больший КПД (у дизеля – 35–45%, у бензинового – 25–35%) и крутящий момент. К недостаткам дизельных двигателей обычно относят повышенную шумность и вибрацию, меньшую литровую мощность и трудности холодного пуска. Но описанные недостатки относятся в основном к старым конструкциям, а в современных эти проблемы уже не являются столь очевидными.

Камера — сгорание — дизельный двигатель

КПД двигателя внутреннего сгорания. Сколько приблизительно равен, а также мощность в процентах
Камеры сгорания дизельных двигателей, используемых наземными транспортными средствами, в основном, располагаются в поршне. Впускной канал создает необходимую закрутку воздушного потока для улучшения процессов смесеобразования и сгорания свежего заряда. В случае перехода на газовое моторное топливо, как правило, не имеется технологических возможностей изменения геометрии проточной части впускных органов, и повлиять на характер движения свежего заряда в цилиндре двигателя можно только подбором соответствующей камеры сгорания.

Камеры сгорания дизельных двигателей.

Камеры сгорания дизельных двигателей бывают неразделенного и разделенного типа.

Штатная камера сгорания дизельного двигателя, имея малый объем и обеспечивающее, соответственно, большую степень сжатия, не гарантирует использовать в качестве топлива природный газ, поскольку не обеспечивает бездетонационную работу во всем диапазоне скоростных и нагрузочных режимов. Изменяя геометрию камеры сгорания, необходимо учитывать, что в газовом двигателе с искровым воспламенением значительное влияние на экологические и экономические показатели оказывает уровень турбулизации свежего заряда в цилиндре до воспламенения и в течение процесса сгорания.

Штатная камера сгорания дизельного двигателя, имея малый объем и, соответственно, большую степень сжатия, не позволяет использовать в качестве топлива природный газ, поскольку не обеспечивает бездетонационную работу во всем диапазоне скоростных и нагрузочных режимов. Изменяя геометрию камеры сгорания, необходимо учитывать, кроме того, тот факт, что в газовом двигателе с искровым воспламенением значительное влияние на экологические и экономические показатели оказывает уровень турбулизации свежего заряда в цилиндре до воспламенения и в течение процесса сгорания.

Камера сгорания дизельных двигателей второго типа состоит из основной и дополнительной камер, В конце такта сжатия топливо впрыскивается через форсунку в дополнительную камеру, где оно частично сгорает, после чего продукты сгорания и еще не сгоревшее топливо перетекают в основную камеру, где и завершается процесс горения. Хорошее перемешивание топлива с воздухом и полное сгорание полученной смеси у двигателей этого типа достигаются благодаря перетеканию с большой скоростью газов через канал, соединяющий обе части камеры сгорания.

Форму камеры сгорания дизельного двигателя в основном определяет примененный способ смесеобразования. Камеры сгорания дизельных двигателей подразделяются на разделенные и неразделенные.

В камере сгорания дизельного двигателя смесь гетерогенна. Таким образом, характер смесеобразования, предпламенных превращений, воспламенения и горения в дизельном двигателе предопределяет значительно большие размеры образования сажи по сравнению с бензиновыми двигателями.

Индикаторная диаграмма дизельного двигателя ( пояснения в тексте.

Топливовоздушная смесь в камере сгорания дизельного двигателя никогда не бывает однородной по температуре, поэтому развитие предпламенных реакций всегда протекает неодинаково в отдельных ее частях.

Очень опасным является попадание значительного количества масла в камеру сгорания дизельного двигателя. В этом случае выключение подачи топлива насосом не прекращает нарастания оборотов, так как топливом служит сгорающее масло и двигатель трудно остановить сразу. Поэтому необходимо прежде всего нагрузить двигатель вплоть до стопорения, снизить давление сжатия в цилиндрах и выключить подачу топлива.

На рис. 55 показана зависимость степени сжатия в камере сгорания дизельного двигателя на уровень цетанового числа применяемого топлива.

Форсунки предназначены для высокодисперсного распыла и равномерной подачи топлива в камеру сгорания дизельного двигателя.

Форму камеры сгорания дизельного двигателя в основном определяет примененный способ смесеобразования. Камеры сгорания дизельных двигателей подразделяются на разделенные и неразделенные.

Сила тока прямо пропорциональна количеству отложившейся сажи. Так как условия горения топлива на лабораторной установке отличаются от условий горения в камере сгорания дизельного двигателя, прямой надежной зависимости между результатами, полученными по методу Факел и в стендовых испытаниях, нет, хотя в некоторых случаях корреляция наблюдается.

Инстансы The Burning Crusade

Первое дополнение к World of Warcraft: The Burning Crusade принесло не только новый контент, но массу изменений в игровых механиках. 5ppl были кардинально переделаны. Они стали компактнее — меньше по размерам, вместо 7-8 боссов стало 3-4. Кроме того, появилась еще одна версия, предназначенная для игроков 70-го, высшего на тот момент уровня — героическая. В героике трэш и боссы били больнее и были толще. Эти 5ppl действительно были сложны и надолго стали образцом сложности этого формата. Когда олдфаги рассуждали о сложности инстансов очередного дополнения, то нередко вспоминали именно героики ТВС.

Еще одной ососбенностью инстансов ТВС стало то, что они компоновались «тематическими» группами по 3-4 штуки. Скажем, в Цитадели Адского Пламени было три инстанса, как и в соседней Зангартопи. В определенном смысле это было удобно, потому как не надо было переться через полконтинента, если вы с друзьями решили потратить вечер, бегая по данжам. Прошли один — а в двух шагах уже вход в другой.

Еще одно новшество касалось сюжета. Дабы немного порадовать фанатов, разработчики сделали несколько инстансов, которые представляли собой «экскурсии в прошлое». Игроки могли принять участие в ключевых событиях истории вселенной Warcraft. Два инстанса на пять лиц предоставляли такую возможность. Игроки помогали Медиву открыть Темный Портал в Черной топи и, опять же, помочь Траллу бежать из заключения. Входы в эти инстансы располагались в Пещерах Времени, загадочном месте, которое служило домом Бронзовой стае драконов. Что сказать? Интересное и очень удачное дизайнерское решение.

Чем еще были примечательные героические 5ppl? Цепочкой на получение доступа к рейдам. Для того, чтобы попасть в стартовый рейдовый инстанс, Каражан, нужно было собрать несколько частей ключа в трех героических инстансах. А для того, чтобы получить доступ к героикам, нужно было купить ключ у вендора, который его продавал, если у вас был определенный уровень репутации. На этом дело не кончалось и все героики ТВС так или иначе были завязаны в доступе к рейдовому контенту. В общем, тогда героические инстансы играли весьма важную роль в освоении контента.

Полуостров Адского пламени (Цитадель Адского пламени)

Инстанс для игроков уровней 57-70 Нажмите, чтобы увеличить

Инстанс для игроков уровней 58-70 Нажмите, чтобы увеличить

Инстанс для игроков уровней 65-70 Нажмите, чтобы увеличить

Правда и вымысел о дизельном двигателе

Дизельный двигатель

Принципы сгорания в дизельном двигателе

Дизельный двигатель является двигателем внутреннего сгорания с воспламенением от сжатия. Поскольку такие двигатели втягивают воздух, то он сжимается в двигателе до уровня, который существенно выше, чем в двигателях с воспламенением от искры, в которых используется топливовоздушная смесь. Вдобавок ко всему, двигатели с воспламенением от искры очень чувствительны к детонации. С точки зрения коэффициента полезного действия (КПД) дизельный двигатель является наиболее эффективным двигателем внутреннего сгорания. Низкооборотные двигатели большего рабочего объема могут иметь КПД в 50% и выше. В результате этого дизельные автомобили имеют низкий расход топлива и низкий уровень вредных выбросов в выхлопных газах, что можно отнести к преимуществу дизельных двигателей по сравнению с бензиновыми. В дизельном двигателе может использоваться четырех- или двухтактный цикл. В автомобильных двигателях практически всегда используется четырехтактный цикл.
Рабочий цикл

При первом такте движения поршня вниз втягивает воздух через открытый впускной клапан. При втором такте, так называемом сжатии, воздух, втянутый в цилиндр, сжимается поршнем, который движется вверх. Степень сжатия составляет от 14:1 до 24:1. При этом процессе воздух разогревается до температуры 8000С. В конце такта сжатия форсунка впрыскивает топливо в нагретый воздух при давлении до 1500 кгс/см2. К началу третьего такта (рабочего хода) мелко распыленное топливо самовоспламеняется и на протяжении всего такта сгорает в цилиндре почти полностью. Высвобождаемая при этом энергия давит на поршень. Поршень снова движется вниз, преобразуя химическую энергию в механическую работу. Во время четвертого такта (выпуска) отработавшие газы вытесняются движущимся вверх поршнем через открытый выпускной клапан. После этого двигатель снова начинает всасывать воздух для нового рабочего цикла.
Камеры сгорания и турбонаддув

Читайте также  Принцип работы топливного насоса дизельного двигателя

В дизельных двигателях используются разделенные и неразделенные камеры сгорания (соответственно двигатели с предкамерами и непосредственным впрыском).

Двигатели с непосредственным впрыском являются более эффективным, более экономичным, чем их аналоги с предкамерами. Исходя из этих соображений двигатели с непосредственным впрыском используются в грузопассажирских и грузовых автомобилях. С другой стороны, из-за более низкого уровня шума двигатели с предкамерами устанавливаются на легковых автомобилях. Вдобавок к этому, двигатель с предкамерой имеет более низкий уровень вредных выбросов выхлопных газах (НС и NOх) и более дешев в производстве. По сравнению с двигателем с воспламенением от электрической искры (бензиновым двигателем), оба типа дизельных двигателей являются более экономичными, особенно в диапазоне частичных нагрузок. Дизельные двигатели являются подходящими для использования турбонагнетателей с приводом от выхлопных газов или механического наддува. Использование турбонагнетателя (турбокомпрессора) на дизельных двигателях увеличивает не только отдачу мощности и КПД двигателя, но так же уменьшают содержание вредных примесей в выхлопных газах.

В целом камеры сгорания дизельного двигателя можно разделить на несколько типов:

Системы с предкамерой: В системе, с предкамерой используемой для легковых автомобилей, топливо впрыскивается в горячую предкамеру (дополнительную камеру). Здесь начинается дополнительное воспламенение, чтобы достичь образования качественной смеси и уменьшения задержки воспламенения основного процесса сгорания.

Система с вихревой предкамерой: В этой системе используемой в дизельных двигателях легковых автомобилей, сгорание также начинается в дополнительной камере. В процессе сгорания используется дополнительная камера сгорания в форме шара или диска ( вихревая камера ) с поверхностью горловины (выреза), расположенной тангенциально в основной камере сгорания.

Система с непосредственным впрыском: В системах с непосредственным впрыском, используемых главным образом в грузовых автомобилях и в стационарных дизельных двигателях всех размеров, образование смеси обходится без дополнительной вихревой камеры. Топливо впрыскивается непосредственно в камеру сгорания над поршнем.

Система непосредственного смешивания топлива с распылением по стенкам (М-система): В этой системе впрыска для стационарных дизельных двигателей теплосодержание (теплоемкость) стенок углубления в поршне используется для испарения топлива, и топливовоздушная смесь образуется с помощью управления воздухом для сжатия.

Выхлопные газы дизельных двигателей

При сгорании дизельного топлива образуются различные вещества. Их состав зависит от конструкции двигателя, его мощности и нагрузки. Полное сгорание топлива приводит к существенному уменьшению концентрации вредных веществ. Полное сгорание обеспечивается точным поддержанием состава топливовоздушной смеси, абсолютной точностью процесса впрыска и оптимальным завихрением топливовоздушной смеси. Главным образом образуется вода (Н2О), безвредная двуокись углерода (СО2) и в относительно низкой концентрации следующие соединения: окись углерода (СО), несгоревшие углеводороды (НС или СН), окислы азота (NOx), окись серы (SO2) и серная кислота ( Н2SО4 ), частички сажи. Когда двигатель холодный, то состав выхлопных газов включает в себя не окисленные или окисленные лишь частично углеводороды, которые видны как белый или голубой дым с характерным запахом.

На уменьшение расхода топлива и сокращение вредных выбросов влияют следующие параметры:

Точная установка момента (начала) впрыска

– Точность при изготовлении форсунок

– Топливный насос высокого давления (ТНВД) с точной дозировкой топлива

– Модифицированные камеры сгорания

– Точная геометрия факела распыленного топлива и увеличения давления впрыска

Возможные неисправности работы дизельного двигателя

Чаще всего владелец автомобиля обращается с неисправностью, касающейся неудовлетворительной работы двигателя, вызванной плохим техническим состоянием (недостаточная компрессия, потеря герметичности цилиндров), неисправности в электрических цепях (датчиках, исполнительных механизмах) или неправильной регулировкой начала впрыска топлива, плохой работой ТНВД и форсунок. Первым действием для оценки работы двигателя необходима косвенная информация об условиях, в которых проявляется неисправность:

– Неисправность появляется всегда или периодически

– В каких условиях эксплуатации проявляется неисправность: при запуске двигателя, при ускорении или торможении двигателем, при движении с постоянной скоростью, при определенных оборотах двигателя, на холостом ходу, на холодном или горячем двигателе.

– Какой расход топлива

– Выдает ли двигатель требуемую мощность

– Дымит ли двигатель

Следующее действие это детальный осмотр двигателя и проведение диагностики. Рассмотрим некоторые признаки неисправности двигателя, признаки неисправности двигателя.

Двигатель не запускается:

– Подкачивающий насос не подает топливо
– Слишком ранний или поздний впрыск
– Неисправности форсунки
– Неисправные свечи накаливания
– Неисправности ТНВД
Потеря мощности двигателя:

– Слишком малая доза впрыска
– Повреждение распылителя
– Утечки топлива из трубок высокого давления
Стук в двигателе:

– Слишком ранний впрыск
– Слишком большее давление открытия форсунок
– Люфт поршневых колец
– Износ поршневых или шатунных вкладышей
– Несоответствующая компрессия
Черный дым:

– Слишком поздний впрыск топлива
– Слишком низкое давление открытия форсунок
– Заклинивание иглы в распылителе
– Лопнувшая пружина форсунки
– Нагнетательный клапан ТНВД не закрывается
– Слишком низкая компрессия
Неравномерная работа двигателя:

– Завоздушивание топливной системы “льющий” распылитель

– трещина в топливопроводе высокого давления

– Лопнувшая пружина форсунки

– Повышенное давление открытия форсунки

– Износ газораспределительного механизма

Подбор оборудования

Рынок автосервисного оборудования предлагает достаточно широкий спектр приборов, как импортного, так и отечественного производства. Соответственно и стоимость данного оборудования абсолютно различна. Мы рассмотрим спектр оборудования, которое предлагает отечественный производитель, выпускающий свою продукцию под зарегистрированной торговой маркой “Доктор Дизель” и предлагающий максимально возможный спектр необходимого оборудования для оснащения участка по ремонту топливной аппаратуры. Спектр выбираемого оборудования должен обеспечить: диагностику неисправностей двигателя и топливной аппаратуры, проведение регулировочных и ремонтных работ. Начнем разбираться последовательно.
Одним из основных приборов на участке по ремонту топливной аппаратуры должен быть стенд для испытания и регулировки ТНВД, это самый дорогостоящий инструмент в мастерской и к нему предъявляются жесткие требования. На сегодняшний момент существуют различные модификации и производители данного типа оборудования. Выбор стенда зависит только от целей и задач топливного участка. Следующую статью мы и посветим более детальному рассмотрению стендов для диагностики и регулировки ТНВД различных модификаций, дополнительному оборудованию необходимому при диагностики ТНВД и рассмотрим требования, которые предъявляются к помещению для оснащения топливного участка. Существует много всевозможных мнений о дизельных автомобилях. Основная причина, скорее всего, кроется, в том, что многие привыкли видеть в дизели нечто ужасное, которое движется в копоти и гари по нашим дорогам. Что они ужасно грязные в плане экологии, более медленные при разгоне и очень часто выходят из строя, очень дороги в обслуживании и ремонте. Как раз данную статью и хотелось бы посветить разговору о дизеле и по возможности выяснить, плох или хорош дизель, а так же оборудованию необходимому при ремонте и диагностики. На первоначальном этапе необходимо разобраться в принципиальных отличиях работы дизельного двигателя от бензинового.

Камеры сгорания в дизельных двигателях

Презентация может быть полезна во время изучения темы “Система питания дизельного двигателя” при подготовке квалифицированных рабочих по профессии 23.01.03 Автомеханик.

Содержимое разработки

КАМЕРЫ СГОРАНИЯ В ДИЗЕЛЬНЫХ ДВИГАТЕЛЯХ

Материал к теме: Система питания дизельных двигателей

Подготовил: преподаватель Холодная С.Г.

Классификация камер сгорания дизельного двигателя

  • В зависимости от конструкции и используемого способа смесеобразования камеры сгорания дизелей делятся на две группы: неразделенные и разделенные.

Неразделенные камеры сгорания

  • представляют собой единый объем и имеют обычно простую форму, которая, как правило, согласуется с направлением, размерами и числом топливных факелов при впрыске. Эти камеры компактны, имеют относительно малую поверхность охлаждения, благодаря чему снижаются потери теплоты. Двигатели с такими камерами сгорания имеют приличные экономические показатели и хорошие пусковые качества.
  • Неразделенные камеры сгорания отличаются большим разнообразием форм. Чаще всего они выполняются в днище поршней, иногда частично в днище поршня и частично в головке блока цилиндров, реже — в головке.

Камеры сгорания дизелей неразделенного типа:

а — тороидальная в поршне;

б — полусферическая в поршне и головке цилиндра;

в — полусферическая в поршне;

г — цилиндрическая в поршне;

д — цилиндрическая в поршне с боковым размещением

В камерах сгорания, приведенных на рисунке, а—д качество смесеобразования достигается исключительно путем распыления топлива и согласования формы камер с формой факелов впрыска топлива. В этих камерах чаше всего применяются форсунки с многодырчатыми распылителями и используются высокие давления впрыска. Такие камеры имеют минимальные поверхности охлаждения. Для них характерна низкая степень сжатия.

Камеры сгорания дизелей неразделенного типа

Камеры сгорания, показанные на рис. е—з, имеют более развитую теплопередаюшую поверхность, что несколько ухудшает пусковые свойства двигателя. Однако путем вытеснения воздуха из надпоршневого пространства в объем камеры в процессе сжатия удается создать интенсивные вихревые потоки заряда, которые способствуют хорошему перемешиванию топлива с воздухом. При этом обеспечивается высокое качество смесеобразования.

е — овальная в поршне:

ж — шаровая в поршне;

з — тороидальная в поршне с горловиной

Камеры сгорания дизелей неразделенного типа

к — вихревая в поршне;

л — трапецеидальная в поршне;

м — цилиндрическая в головке под выпускным клапаном

Читайте также  Станок из двигателя от стиральной машины своими руками

Камеры сгорания, показанные на рисунке, к—м, находят применение в многотопливных двигателях. Для них характерно наличие строго направленных потоков заряда, обеспечивающих испарение топлива и его введение в зону сгорания в определенной последовательности. Для улучшения рабочего процесса в цилиндрической камере сгорания в головке под выпускным клапаном (рис. м) используется высокая температура выпускного клапана, который является одной из стенок камеры.

Камеры сгорания дизелей разделенного типа:

Разделенные камеры сгорания состоят из двух отдельных объемов, соединяющихся между собой одним или несколькими каналами. Поверхность охлаждения таких камер значительно больше, чем у камер неразделенного типа. Поэтому в связи с большими тепловыми потерями двигатели с разделенными камерами сгорания имеют обычно худшие экономические и пусковые качества и, как правило, более высокие степени сжатия.

Однако при разделенных камерах сгорания за счет использования кинетической энергии газов, перетекающих из одной полости в другую, удается обеспечить качественное приготовление топливно-воздушной смеси, благодаря чему достигается достаточно полное сгорание топлива и устраняется дымление на выпуске.

Камеры сгорания дизелей разделенного типа:

  • а — предкамера; б — вихревая камера в головке; в — вихревая камера в блоке

Камеры сгорания дизелей разделенного типа:

  • Кроме того, дросселирующее действие соединительных каналов разделенных камер позволяет значительно уменьшить «жесткость» работы двигателя и снизить максимальные нагрузки на детали кривошипно-шатунного механизма. Некоторое снижение «жесткости» работы двигателей с разделенными камерами сгорания может также обеспечиваться путем повышения температуры отдельных частей камер сгорания.

  • Форма камеры сгорания сильно влияет на качество процесса смесеобразования, а значит и на мощность и шумность работы двигателя. Камеры сгорания дизельных двигателей разделяются на два основных типа: неразделенные и разделенные. Соответственно, моторы с камерами первого типа называются дизелями с непосредственным впрыском, а второго – с предварительным.

  • При непосредственном впрыске топливо сразу поступает в камеру сгорания, расположенную в днище поршня. При этом предъявляются высокие требования к подаче топлива и воздуха. Топливо должно равномерно распределяться по объему камеры сгорания и интенсивно перемешиваться с воздухом. Для этого используют форсунки с многоструйным распылителем, а давление открытия в зависимости от системы впрыска достигает 1 700 бар.

  • До недавнего времени непосредственный впрыск использовался на тихоходных дизелях большого объема. Хотя такие двигатели экономичнее (до 20%) моторов с разделенными камерами сгорания, их применение на небольших дизелях сдерживалось трудностями организации процесса сгорания, а также повышенными шумом и вибрацией, особенно в режиме разгона.

Несколько лет назад на рынке легкового машиностроения доминировали дизели с разделенными камерами сгорания. Впрыск топлива в этом случае осуществляется не в надпоршневое пространство, а в специальную камеру сгорания, выполненную в головке блока цилиндров. При этом различают два процесса смесеобразования: предкамерный (его еще называют форкамерным) и вихрекамерный.

При форкамерном процессе топливо впрыскивается в специальную предварительную камеру, ударяется об ее стенки и перемешивается с воздухом. Воспламенившись, смесь поступает по специальным каналам в основную камеру сгорания, где и сгорает полностью.

  • Сейчас благодаря повсеместному внедрению электронного управления процессом дозирования топлива удалось оптимизировать процесс сгорания топливной смеси в дизеле с неразделенной камерой сгорания и снизить шумность до уровня современных требований к двигателю легкового автомобиля. В наше время уже невозможно представить себе сходящий с конвейера внедорожник с дизелем без непосредственного впрыска.

Во время вихрекамерного процесса сгорание также начинается в специальной отдельной камере, только выполненной в виде полого шара. В период такта сжатия воздух по соединительному каналу поступает в предкамеру и интенсивно закручивается (образует вихрь) в ней. Впрыснутое в определенный момент топливо хорошо перемешивается с воздухом.

Таким образом, при разделенной камере сгорания происходит как бы двухступенчатое сгорание топлива. Это снижает нагрузку на поршневую группу, а также делает звук работы двигателя более мягким. Но, как мы уже упоминали, экономичность такого дизеля хуже, чем у мотора с непосредственным впрыском. Поэтому последние все чаще занимают достойное место под капотом легковых автомобилей и внедорожников, хотя предкамерные дизели все еще выпускаются. Новые же дизельные двигатели разрабатываются только с непосредственным впрыском.

  • http://ustroistvo-avtomobilya.ru/dvigatel/klassifikatsiya-kamer-sgoraniya-dizel-nogo-dvigatelya/

Дизельный двигатель: устройство, принцип работы, преимущества

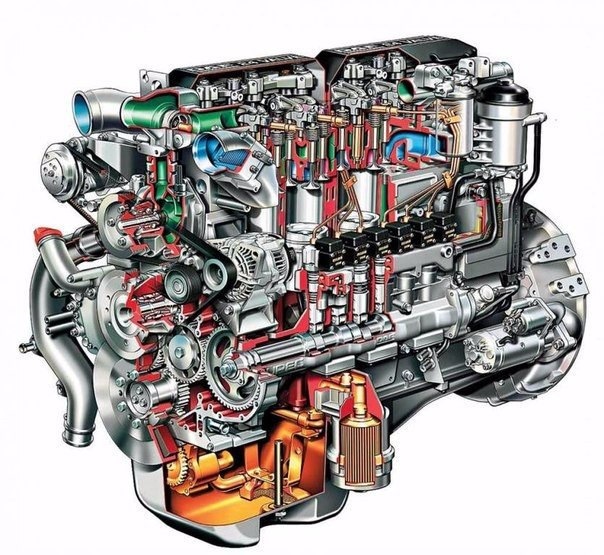

Дизельный двигатель

Дизельный двигатель (дизель) представляет собой поршневой ДВС, принцип работы которого основан на самовоспламенении топлива при воздействии горячего сжатого воздуха.

Конструкция дизеля в целом мало чем отличается от бензинового двигателя, за исключением того, что в дизеле отсутствует как таковая система зажигания, поскольку воспламенение топлива происходит по другому принципу. Не от искры, как в бензиновом двигателе, а от высокого давления, с помощью которого сжимается воздух, из-за чего тот сильно разогревается. Высокое давление в камере сгорания накладывает особые требования к изготовлению деталей клапанов, которые предназначены для восприятия более серьезных нагрузок (от 20 до 24 единиц).

Дизельные двигатели применяются не только на грузовых, но и на многих моделях легковых автомобилей. Дизели могут работать на различных типах топлива – на рапсовом и пальмовом масле, на фракционных веществах и на чистой нефти.

Принцип действия дизельного двигателя

Принцип действия дизеля основан на компрессионном воспламенении топлива, которое попадает в камеру сгорания и смешивается с горячей воздушной массой. Рабочий процесс дизеля зависит исключительно от неоднородности ТВС (топливно-воздушной смеси). Подача ТВС в таком типе двигателя происходит раздельно.

Вначале подается воздух, который в процессе сжатия нагревается до высоких температур (около 800 градусов по Цельсию) , затем в камеру сгорания под высоким давлением (10-30 МПа) подается топливо, после чего происходит его самовоспламенение.

Сам процесс воспламенения топлива всегда сопровождается высокими уровнем вибраций и шума, поэтому двигатели дизельного типа являются более шумными в сравнении с бензиновыми собратьями.

Подобный принцип работы дизеля позволяет использовать более доступные и дешевые (до недавнего времени 🙂 ) виды топлива, снижая уровень затрат на его обслуживание и заправку.

Дизели могут иметь как 2, так и 4 рабочих такта (впуск, сжатие, рабочий ход и выпуск). Большинство автомобилей оснащено 4-х тактовыми дизельными двигателями.

Типы дизельных двигателей

По конструкционным особенностям камер сгорания дизели можно разделить на три типа:

  • С разделенной камерой сгорания. В таких устройствах подача топлива осуществляется не в основную, а в дополнительную, т.н. вихревую камеру, которая располагается в головке цилиндрового блока и соединяется с цилиндром каналом. При попадании в вихревую камеру воздушная масса максимально сжимается, тем самым улучшая процесс воспламенения топлива. Процесс самовоспламенения начинается в вихревой камере, затем переходит в основную камеру сгорания.
  • С неразделенной камерой сгорания. В таких дизелях камера располагается в поршне, а топливо подается в пространство над поршнем. Нераздельные камеры сгорания с одной стороны позволяют экономить расход топлива, с другой стороны – повышают уровень шума при работе двигателя.
  • Двигатели предкамерные. Подобные дизели оснащаются вставной форкамерой, которая соединяется с цилиндром тонкими каналами. Форма и размер каналов определяют скорость движения газов при сгорании топлива, снижая уровень шума и токсичности, увеличивая ресурс работы двигателя.

Топливная система в дизельном двигателе

Основой любого двигателя дизельного типа является его топливная система. Основной задачей топливной системы является своевременная подача нужного количества топливной смеси под заданным рабочим давлением.

Важными элементами топливной системы в дизельном двигателе являются:

  • насос высокого давления для подачи топлива (ТНВД);
  • топливный фильтр;
  • форсунки

Топливный насос

Насос отвечает за подачу топлива к форсункам по установленным параметрам (в зависимости от числа оборотов, рабочего положения регуляторного рычага и давления турбонаддува). В современных дизельных двигателях могут применяться два типа насосов для топлива – рядные (плунжерные) и распределительные.

Топливный фильтр

Фильтр является важной составляющей частью двигателя дизельного типа. Топливный фильтр подбирается строго в соответствии с типом двигателя. Фильтр предназначен для выделения и удаления из топлива воды, и лишнего воздуха из топливной системы.

Форсунки

Форсунки не менее важные элементы топливной системы в дизеле. Своевременная подача топливной смеси в камеру сгорания возможна только при взаимодействии топливного насоса и форсунок. В дизелях применяются два типа форсунок – с многодырчатым и шрифтовым распределителем. Распределитель форсунок определяет форму факела, обеспечивая более эффективный процесс самовоспламенения.

Холодный пуск и турбонаддув дизельного двигателя

Холодный пуск отвечает за механизм предпускового подогрева. Это обеспечивается за счет электрических нагревательных элементов – свечей накаливания, которыми оснащена камера сгорания. При запуске двигателя свечи накаливания достигают температуры в 900 градусов, подогревая воздушную массу, которая попадает в камеру сгорания. Питание со свечи накаливания снимается через 15 секунд после запуска двигателя. Системы подогрева перед запуском двигателя обеспечивают его безопасный запуск даже при низких атмосферных температурах.

Турбонаддув отвечает за повышение мощности и эффективности работы дизеля. Он обеспечивает подачу большего количества воздуха для более эффективного процесса сгорания топливной смеси и увеличения рабочей мощности двигателя. Для обеспечения нужного давления наддува воздушной смеси во всех рабочих режимах двигателя применяется специальный турбонагнетатель.

Остается только сказать, что споры относительно того, что лучше выбрать рядовому автолюбителю в качестве силовой установки в свой автомобиль, бензин или дизель, не утихают до сих пор. Преимущества и недостатки есть у обоих типов двигателя и выбирать необходимо, исходя из конкретных условий эксплуатации автомобиля.
