Оборудование для литья чугуна

Приобретение мини-литейного завода – готовый бизнес с быстрым стартом

Что такое литье металлов и как на этом можно заработать

Литье – один из способов обработки различных металлов. С его помощью можно создавать предметы разного размера и конфигурации. Это наиболее простой и доступный способ, который осуществляется с помощью специального оборудования. Сейчас многие производители предлагают строительство мини-завода «под ключ».

Мини литейный цех

Это значит, что будет разработан индивидуальный проект производственного комплекса, планировка расположения цехов, размещения оборудования, подведение всех необходимых коммуникаций.

Почему выгодно обратить внимание на готовые комплексы «под ключ»? Потому что:

• производители точно рассчитывают необходимую производственную площадь;
• максимально эффективно размещают коммуникации;
• предоставляют полный спектр услуг по наладке оборудования;
• приобретая завод «под ключ», можно сразу приступать к процессу производства.

Технические характеристики литейного оборудования

Если выбор сделан в пользу такого комплекса, то следующим шагом в организации бизнеса будет поиск заказчиков. Изделия из литьевого металла пользуются большим спросом практически во всех отраслях промышленности:

Гибка листового металла

• станкостроении;
• автомобильной отрасли;
• приборостроении;
• производстве бытовой техники;
• судостроении;
• производстве медицинского и стоматологического оборудования;
• ювелирном искусстве;
• изготовлении предметов декора дома и приусадебного участка;
• отрасли строительных материалов.

А мини-завод – это автоматизированный комплекс: чтобы переключиться на новый вид производимых изделий или металлических заготовок необходимо лишь внести изменения в программный комплекс и изготовить новые пресс-формы. А стоимость нестандартных деталей по индивидуальному заказу в несколько раз выше типового производства.

Литейный завод

Еще одним преимуществом мини-заводов «под ключ», является то, что они спроектированы так, что могут обрабатывать все виды металлов, в то время как крупномасштабные линии имеют для этого отдельные цеха.

Какие виды металла можно использовать для работы

С помощью литейного оборудования можно производить детали и заготовки из следующих видов металла:

• чугуна;
• стали;
• меди;
• алюминия;
• бронзы;
• латуни.

Машина для литья отливок из медных сплавов

Сталь – наиболее распространенный металл для изготовления различных деталей. На производственном оборудовании можно обрабатывать метал следующих марок:

• низколегированная;
• высоколегированная;
• углеродистая;
• легированная сталь.

Этот материал широко используется в машиностроении и станкостроении благодаря своим высоким показателям прочности и пластичности. Не менее популярны и изделия из чугуна. Наибольший спрос предоставляют мебельные компании, которые изготавливают чугунные элементы мебели и декора.

Отливки из стали 110Г13Л

Алюминий – один из самых распространенных видов металла, он характеризуется податливостью к обработке, легкостью, а добавление в состав магния или меди обеспечивает высокую прочность изделию. Технологии современного оборудования позволяют отливать алюминиевые детали и заготовки любой сложности, конфигурации (массой от 100 грамм и до нескольких тонн).

Способы литья

В зависимости от марки металла, вида, размера, формы будущей отливки, выбирается наиболее подходящий и экономически обоснованный способ литья. В настоящее время существуют около 50 методик, но наиболее распространенными считаются следующие:

• литье в кокиль;
• литье под давлением;
• в песчаные формы;
• по выплавляемым моделям.

Схема литейно-прокатного агрегата для производства из разных легированных сталей

Кокиль – модель-форма, в которую заливается расплавленный металл, после остывания получается готовое изделие. Это наиболее популярный способ литья, однако, он требует большого профессионализма на этапе изготовления кокиля, поскольку здесь важна точность, ведь от качества формы будет зависеть конечный результат.

Машины для литья в облицованный кокиль

Для крупносерийного производства этот способ наиболее выгоден, поскольку кокиль изготавливается один раз, а эксплуатироваться может до нескольких тысяч. При литье в кокиль минимальная толщина стенок детали должна быть 3 мм, а масса изделия – от 20 г до 50 кг.

Литье под давлением также один из популярных способов. Для него используют специализированные автоматические машины. Для различных сплавов металлов используют или метод низкого давления, или высокого. Технология несложная:

• металл плавится в печи;
• подается под давлением в специальную пресс-форму, которая имеет очертания будущей отливки. Давление может быть в пределах от 8 до 700 МПа;
• после остывания получается готовое изделие.

Конвертер для стали

Таким способом можно производить отливки с минимальной толщиной стенки – от 0,8 мм и массой от 4 г до 12 кг.

Литье в земляные или песчаные формы – один из наиболее древних способов, но им успешно пользуются и по сегодняшний день. Для начала изготавливают модель, с помощью которой делают отпечаток в песчано-глинистой смеси. При этом следует предусмотреть припуски на последующую механическую обработку изделия. Сама модель может быть деревянной, пластмассовой или металлической. Этот способ подходит для монолитных и крупных деталей, с его помощью можно отливать изделия массой до 40 т.

Составные элементы мини-завода и их технические характеристики

Российская компания ООО «Стандарт» предлагает организовать «под ключ» мини-литейный завод для осуществления литья металла кокильным способом. Такой комплекс может работать с алюминием, медью, сталью и их сплавами. На станках можно отливать изделия любой формы и конфигурации благодаря возможности самостоятельно изготавливать формы-матрицы.

Литейная машина фирмы KURTZ

В комплект мини-завода «под ключ» входит следующее оборудование:

• отражательная печь – она необходима для плавления металла. Технические характеристики:
  • вариант энергоносителя – газ, электричество, отработанное топливо, солярка;
  • энергопотребление – 1 баллон газа на 20 часов работы или 30 кВт/ч;
  • емкость бункера – до 1 т;
  • производительность – до 600 кг/ч;

Отражательная печь для литейного мини завода

• кокильный станок – необходим для непосредственной отливки изделий. Он может быть двух видов:
  • однопозиционный – для изделий, которые не имеют обратных углов. Форма может раскрываться только в одну сторону;
  • многопозиционный – предназначен для деталей сложных форм, кокиль раскрывается вверх и вниз.

Кокильная машина 82А505

• потребляемая мощность – до 2,5 кВт/ч;
• оказываемое усилие на сжатие – до 190 т;

• кокиль – форма для будущих изделий – при необходимости ее может изготавливать компания по индивидуальным чертежам.

Обзор некоторых вариантов производственных комплексов «под ключ»

Прессовая машина для литья металла. Она предназначена для работы с пресс-формами и наиболее часто используется при изготовлении деталей из цветного металла. Характеристики:

Машина непрерывного литья

• создаваемое давление – от 33 до 135 МПа;
• потребляемая мощность – 30 кВт/ч;
• максимальный вес одной отливки – 6 кг (алюминий);
• стоимость – 700 000 рублей.

Машинный комплекс «под ключ» PR-1000 от компании АБ Универсал предназначен для отливки цветных металлов, характеризуется полной расплавкой, бесшлаковым литьем, точным наполнением пресс-форм – это обеспечивает высокое качество готовых изделий. Характеристики:

Разработка конструкции горизонтальной машины непрерывного литья заготовок из цветных металлов

• объем тигля – до 2000 см 3 ;
• максимальная масса одной отливки – до 5,4 кг (алюминий);
• максимальная высота опоки – 400 мм;
• диаметр опоки – до 500 мм;
• мощность – 30 кВт;
• габариты – 2000*1500*850 мм;
• стоимость – 1 500 000 рублей.

Производственный комплекс DTC-280 «под ключ» от компании Глобал-Маш предназначен для изготовления литых изделий из цветных металлов. Технические характеристики:

Дробелитейные машины предназначены для производства литой стальной и чугунной дроби

• размеры форм – от 250 до 680 мм;
• давление прессования – до 188,4 МПа;
• площадь отливки – до 290 см 3 ;
• мощность – 18,5 кВт;
• габариты – 2560*1410*6420 мм;
• вес – 11500 кг;
• стоимость – 6 000 000 рублей.

Расценки на производимую продукцию

Для того, чтобы определить, выгодно ли приобретать готовый мини-завод «под ключ», необходимо сопоставить собственные затраты со стоимостью конечной продукции. Унифицировать цены в отрасли довольно сложно, поскольку они формируются с учетом изготовления кокиля или пресс-форм, а также объема производства, вида металла, сложности изделия. Поэтому стоимость работ будет рассчитываться для каждого заказчика индивидуально. Можно привести пример расценок на отливки из различных металлов:

Припуски на механическую обработку отливок

• серый чугун – от 69 рублей за кг;
• легированный чугун – от 170;
• высокопрочный чугун – от 118;
• углеродистая сталь – от 87;
• низколегированная сталь – от 126;
• легированная сталь – от 210;
• жаропрочная сталь – от 350;
• отливки из алюминиевых сплавов – от 320;

медные отливки – от 580.

Видео: Литье по выплавляемым моделям

Производство чугуна: сырье, технологии и оборудование

Чугун – сплав железа с другими компонентами. Широко применяется в строительстве, машиностроении. Большинство характеристик ниже, чем у стали, но цена – гораздо выгоднее. Чугунолитейная отрасль в России работает больше на экспорт, поэтому наблюдается дефицит изделий из чугуна. Это создает перспективы для представителей малого бизнеса, выбравших сферой деятельности фасонное чугунное литье. Производство сложное, требовательное к технологической дисциплине и грамотности всех сотрудников, от менеджеров до рядовых работников.

Оформление лицензии

Внутренняя политика РФ обеспечивает благоприятный климат для развития металлургических предприятий. Остается лишь грамотно подойти к вопросу производства, организации бизнеса.

Первым делом определяется, в какой форме будет регистрироваться предприятие. Категорически не подходит ИП, поскольку предстоит работать с крупными поставщиками сырья и оптовыми покупателями продукции. Выбор формы юридического лица зависит от числа учредителей, привлеченных инвестиций. Допускается открытие ООО, товарищества, АО. В каждом случае отличается стратегия руководства, размер УК и документы для регистрации.

Для работы в металлургической отрасли понадобится лицензия. Разрешение выдается на черные и цветные металлы. В регионах действуют лицензирующие органы, куда следует обращаться с пакетом документов. Чтобы оформить лицензию, в бизнес-план включают от 60 тыс. рублей. Выдается документ через 45 дней. Действие лицензии – бессрочное. Благодаря такому документу можно легально собирать, принимать, перевозить, перерабатывать и продавать металл.

Лицензия оформляется на основании документов:

• заявления;
• подтверждения права на использование территории, помещений, офиса;
• паспортов оборудования;
• решения о назначении гендиректора;
• дипломов сотрудников и руководства;
• свидетельств ЕГРЮЛ, ИНН, ОГРН;
• учредительного договора и устава;
• чека об уплаченной пошлине.

Документ выдается, если производство соответствует требованиям лицензирования. К таким требованиям относится квалификация персонала, соответствие помещения установленным нормам, наличие специфического оборудования. Стоимость лицензии – около 1300 руб.

Кадровые вопросы и поиск помещения

Структурно производство на заводе или комбинате состоит из нескольких основных помещений и цехов. Потребуется заводская лаборатория, ОТК, прокатный и литейный цех, службы подготовки шахты и вывоза шлака, непосредственно сталелитейное производство, доменный цех и воздуходувка.

Дополнительно нужны обслуживающие подразделения – газовая служба, отдел ремонта, транспорта и связи, электростанция, компрессорная и др.

Кроме перечисленного, на производстве требуется наличие медицинской службы, отделов проектировки и планирования, отвечающих за сбыт, отчетность, охрану труда и пожарную безопасность.

Штат сотрудников комплектуется с учетом деятельности и масштабов производства. Согласно законами, если на производственном предприятии трудится до 100 работников, оно относится к малым. Персонал набирается предельно ответственно. Требования к качеству и объемам продукции будут высокими, поэтому и сотрудники должны быть квалифицированными. Хороших специалистов нужно не только отыскать, но и мотивировать на долгосрочное взаимовыгодное сотрудничество. Средняя зарплата работника в данной области – около 25 тыс. рублей ежемесячно.

Условия работы должны соответствовать нормам. Работники находятся в условиях повышенных температур, что вредно для дыхательной и сердечно-сосудистой системы. Производство вредное, поэтому нужно сделать все возможное, чтобы обеспечить в помещениях соответствующие условия труда (вытяжки, гигиена, техника безопасности и пр.).

Классификация чугунов

Разновидности чугуна классифицируют по разным параметрам. С учетом назначения и химического состава различают чугуны:

• высокопрочные, способные заменять сталь. Изготавливаются из серого чугуна и специальных добавок;
• ковкие. Получаются из белого чугуна в процессе термообработки. Обладают высокой пластичностью, стойкостью к растяжению и ударным нагрузкам;
• легированные. Содержат никель, титан, серу, хром. Отличаются прочностью и долговечностью. Используются для изготовления деталей машин;
• специальные. Содержат повышенное количество марганца и кремния. Используются для плавки стали, удаления вредных примесей.

Процесс производства

Вариант с запуском доменного производства требует вложений огромных сумм, исчисляемых в миллиардах рублей. Если речь о малом бизнесе, используется переплавка чугуна в вагранке. Конструкция уступает домне в размерах, проще обслуживается. В доменных печах для изготовления чугуна используют руду, а в вагранке плавят лом.

Использование вагранки при грамотном подходе приносит хороший доход при сравнительно небольших вложениях. Конструкция представляет собой шахтную печь, как домна. В качестве топлива используется кокс или газ. Высокая температура достигается нагнетанием воздуха в рабочий отсек. Вместо руды загружается лом от чугуна и чушек. Расплавленный металл разливается по формам.

Производство с помощью вагранки проходит так:

1. Куски чугуна, кокса, присадок через завалочное окно загружаются в шахту.
2. Сгорая, кокс повышает температуру в рабочей зоне до уровня плавления чугуна.
3. Расплавленный чугун вытекает через одну летку, а легкий шлак – через другую.
4. Газообразные смеси, образовавшиеся в процессе плавки, выводятся через трубу наверх.

Для облегчения заливки габаритных форм и поддержания требуемого химического состава чугуна вагранки оснащаются копильником. Он представляет собой горн для скопления чугуна.

Рабочий цикл вагранки длится от 10 до 20 часов. Далее печь гасится, чтобы отремонтировать внутреннюю облицовку.

В течение часа такая шахтная печь может изготавливать от 0,2 до 25 тонн чугуна. Производительность зависит от диаметра шахты (500 – 2000 мм).

Необходимое оборудование

Основной частью вагранки считается металлический кожух в виде цилиндра. Изготавливается из стали толщиной 6 – 12 мм. Внутренняя поверхность облицована жаропрочным материалом толщиной 200 – 300 мм. Основанием цилиндра становится подовая плита на четырех колоннах. Пространство от подовой плиты до завалочного окна – шахта. Внизу шахты расположен горн с фурмами для подачи кислорода и летками для отвода готового чугуна и шлака. В розжиге задействуется рабочее окно, дрова.

Сырье

Для масштабного производства чугуна используются доменные печи. Сырьем для них выступает железная руда. Это породы, из которых экономически выгодно добывать железо плавлением. В руде есть добавки, полезные для изготовления чугуна – никель, марганец, хром и другие. Помимо полезных, есть и вредные компоненты в виде фосфора, меди, серы и др.

По сравнению с доменной печью, вагранка упрощает процесс поиска и обработки сырья. В ней используется лом, который не сложно собирать при должной организации процесса почти за бесценок. Благодаря этому удается снизить себестоимость, выйти на конкурентный уровень цен.

Совокупность веществ

Если речь о железной руде, она включает рудное вещество и пустую породу. Последняя – это песчаник и глина, кварцит, доломит, известняк. Рудное вещество – карбонаты железа, силикаты и окислы. Процентное содержание разных веществ в руде варьируется, с учетом чего ее относят к богатым и бедным. Первую используют в производстве, вторую отправляют на обогащение.

Тем, кто собирается использовать в производстве доменные печи, следует знать о разновидностях руды:

• бурый железняк. Содержит железо в виде водных окислов (25 – 50%);
• красный железняк или гематит. Содержит железо в виде безводной окиси (45 – 55%);
• магнитный железняк. Железо в виде закиси-окиси (30 – 37%);
• шпатовый железняк или сидерит. Железо представлено углекислой солью.

Расчет

Предварительные подсчеты объема инвестиций для запуска малого бизнеса по литью чугуна в вагранке охватывают основные статьи расходов.

Вагранка, способная выдать от 0,2 до 0,35 т чугуна в час, потребляет за этот период 2 кВт электричества. Можно выливать литейный, модифицированный и рафинированный чугун. За месяц одна вагранка выполнит 22 плавки, каждая – по 5,4 т чугуна. Объем месячного производства – 118 тонн. Стоимость вагранки – 3 млн рублей, включая доставку, установку, обучение персонала.

Аренда производственных помещений, оснастка, закупка экипировки, инструментов – около 300 тыс. рублей.

На изготовление 1 т чугуна в вагранке требуется:

• лом чугуна (0,7 – 0,8 т) – 5,4 тыс. руб.;
• лом стали (0,2 – 0,3 т) – 1,6 тыс. руб.;
• известняк (0,05 т) – 75 руб.;
• ферросилиций (0,025 т) – 500 руб.;
• кокс (0,16 т) – 1,9 тыс. руб.

Итого: на изготовление 1 тонны чугуна требуется закупить сырье на сумму 9495 рублей, на месячную норму (118 т) расходы составят примерно 1 млн 120 тыс. рублей.

При трехсменном графике работы (в каждой смене 4 сотрудника), зарплата рабочих составит 420 тыс. рублей каждый месяц.

Электроэнергия – около 3520 рублей в месяц.

Общие расходы на производство чугуна за месяц составят чуть больше 1,5 млн рублей.

Представив объем вложений, пора переходить к подсчетам прогнозируемой прибыли. Если средняя стоимость 1 т чушкового чугуна равна 25 тыс. рублей, то за месячный объем производства, указанный выше, можно выручить чуть меньше 3 млн рублей. Если вычесть расходы, получится чистая прибыль в размере около 1,4 млн рублей в месяц. При такой доходности начальные инвестиции окупятся с лихвой уже через 3 месяца плодотворной работы.

Технологии

В зависимости от используемого оборудования, технология производства варьируется. Сложнее выглядит процесс изготовления чугуна в доменной печи:

1. Подготовка руды. Сырье сортируется по химическому составу и фракциями. Крупные куски дробят, а мелкие частицы и пыль превращают в куски путем спекания. Бедные руды на этом этапе обогащают, удаляя некоторый объем пустой породы, повышая содержание железа.
2. Подготовка топлива. Для предотвращения потери тепла мелкие фракции удаляют, подвергая кокс грохочению.
3. Производство. В печь помещают кокс, агломерат (спеченную руду с флюсом), снова кокс. Поддерживают температуру внутри добавлением воздуха. Кокс, сгорая в горне, образует углекислый газ. Тот, проходя сквозь кокс, превращается в окись углерода и восстанавливает руду. В процессе железо твердеет, далее перемещается в зону печи с более высокой температурой, где углерод в железе растворяется. Так образуется чугун. Жидкий металл выливается в ковши, оттуда – в специальные сборники или формы.

Производство в вагранке проще за счет отсутствия необходимости подготавливать руду.

Каналы сбыта

Чугун востребован у предприятий, занимающихся станкостроением, производством радиаторов отопления и труб, сантехники. За счет пластичности материала из чугуна ковкой делают каминные решетки, ограждения, флюгера, кованые ворота и калитки.

Основными потребителями чугуна в России являются оборонные и машиностроительные компании, металлургические заводы неполного цикла. Необходимо разработать стратегию внедрения на рынок и последующего удержания позиций. Для начала анализируется состояние рынка и определяется место в нем своего бизнеса, анализируется потенциал. Чтобы выйти на эффективное производство, необходимо придерживаться условий:

1. Придерживаться баланса внутренних ресурсов.
2. Обеспечить контроль конкурентоспособности товара за счет точного анализа и прогнозов.
3. Создать сплоченную команду профессионалов.
4. Четко согласовать работу всех отделов и персонала.

Переплавка, отливка чугуна относится к пожаро- и взрывоопасному производству, сопровождается выбросом вредных веществ. Поэтому в России для открытия такого бизнеса необходимо получить массу разрешений, пройти проверки и комиссии, получить лицензии. Обязательное условие – наличие компетентных сотрудников, добросовестно относящихся к своим обязанностям и точно понимающим суть процесса. Несмотря на сложности, рентабельность производства высокая, есть перспективы развития при грамотном руководстве. Рекомендуем посмотреть существующих производителей чугуна и произвести конкурентную разведку.

Оборудование для литейного производства

Для того чтобы наладить успешное литейное производство сегодня, необходимо современное литейное оборудование, которое обеспечит высокую технологичность, продуктивность и экономичность всех производственных процессов.

В литейных цехах разных отраслей промышленности используется оборудование общего применения и специализированное технологическое оборудование, необходимое исключительно для литейного производства.

Непосредственно литейным оборудованием являются:

1. Плавильные печи.
2. Литейные машины.
3. Заливочные устройства, механизмы, манипуляторы, средства транспортирования и системы управления, датчики предназначенные для изготовления отливок
4. Литейные автоматы, установки, комплексы.
5. Ковши литейные.

К общему оборудованию относятся

1. Аспирационные системы,
2. Смесители,
3. Тиристоры,
4. Трансформаторы,
5. Конденсаторы,
6. Различные типы конвейеров,
7. Монорельсовый транспорт,
8. Крановое хозяйство,
9. Подъемники,
10. Системы бункеров,
11. Питатели,
12. Магнитные сепараторы,
13. Вентиляционные,
14. Калориферные установки.

Современное литейное оборудование значительно отличается от оборудования прошлого. В основном это установки с программным обеспечением, механизированные, автоматизированные системы, использующие высокие и высокоточные технологии в производстве.

Плавильные печи

Основным литейным оборудованием является плавильная печь. Она производится из высокопрочной стали, с использованием теплоизоляторов и огнеупорных материалов повышенной стойкости.

По способу литья печи делятся на индукционные, элекродуговые, газовые и муфельные. Рассмотрим устройство и принцип работы каждой из них отдельно.

Индукционная плавильная печь

См. на рис. 1 а. Построена на принципе экономичного индукционного нагрева — расплавления металла в результате прохождения через него вихревого электрического тока. Электромагнитное поле создается посредством индуктора.

Печь состоит из плавильного тигеля, сделанного из огнеупорного графита, куда помещается металлическая шихта. Тигель, как правило, имеет цилиндрическую форму. Он находится внутри индуктора, который подключен к источнику переменного тока. Благодаря явлению электромагнитной индукции за счет теплового воздействия электромагнитного поля, шихта нагревается и расплавляется. Одним из преимуществ индукционных печей является высокая гомогенность (однородность) сплава, которая достигается благодаря электродинамической циркуляции, перемешивания во время индукционного плавления. Это один из самых быстрых способов плавки. Имеют преимущества в быстроте процесса, малой загрязненности воздуха, экономичности. Тигли графитовые (для бронзы, латуни, меди золота, серебра), чугунные и стальные (для алюминия) или керамические (для чугуна, стали)

В зависимости от объема расплавляемого материала и размера тигля, индукционные плавильные печи делятся на:

• Индукционные печи от 5 до 200 кг для золотодобывающей, инструментальной и ювелирной промышленности, стоматологии, художественной и экспериментальной плавки. Самые мобильные печи для плавки золота, серебра, платины, цветных и черных металлов. ИПП-15,25,35,45,70,90,110,160 (в цифрах указана мощность печи) имеют массу от 34 до 130 кг и способны перерабатывать от 5 до 200 кг металла.
• Индукционный печи от 100 до 1000 кг для плавки цветных металлов. Максимальная температура 1400 °C . Свойства аналогичные, увеличивается размер печи и объем тигля.
• Индукционные плавильные печи от 100 до 20 000 кг. Используются для плавки стали, чугуна, иногда цветных металлов токами средней частоты. Это печи производственного назначения, которые используются на металлургических промышленных предприятиях. Например, в производстве стального проката. Их производительность до 150 тысяч тонн сортового проката в год.

Индукционные печи позволяют быстро переходить от одного вида сплава к другому, делать перерывы между процессами, удобны в обслуживании и эргономичны, имеют большие возможности для автоматизации процессов. В печи может быть создана любая атмосфера (нейтральная, окислительная, восстановительная) и любое давление. Возможность управлять плавкой, регулировать мощность и нагрев тигля позволяет использовать разные режимы работы для разных сплавов. Высокое значение удельной мощности на средних частотах позволяет достичь высокой производительности печи.

Электрическая дуговая плавильная печь

См. на рис. 1 б. Металл нагревается электродугой переменного или постоянного тока, которая возникает между тремя цилиндрическими графитовыми электродами и металлическим шихтом. Такие печи вмещают от 0,5 до 400 тонн металла. Внутри цилиндрической печи используется футировка основным или кислым кирпичом. Во время плавки технологически осуществляется покачивание и перемешивание металла. В дуговой печи используется

• Плавка шихты из легированных отходов без окисления, в этом случае удаляется сера, проводится диффузное раскисление с помощью ферросилиция, молотого кокса, алюминия. И получают легированные стали.
• Плавка на углеродистой шихте с окислением. В качестве шихты – старый чугун, стальной лом, электродный лом, кокс, известь. Во время плавления происходит окисление под воздействием воздуха. Затем месь раскисляют осаждением и диффузным методом, алюминием и силикокальцием. Таким образом выплавляют конструкционные стали.

Электрическая дуговая печь используется для производства жаростойкой, инструментальной и конструкционной высококачественной углеродистой и легированной стали .

Газовые плавильные печи

См. на рис. 1 в. Тепло образуется от горения газово-воздушной смеси, с помощью которого нагревается жаростойкий тигель, в таких печах плавят алюминий, медь, олово, драгоценные металлы, свинец. Газовая печь позволяет достичь максимально точного температурного контроля, что важно для выплавки цветных и ценных металлов.

Муфельная печь

См. на рис. 1 г. В муфельной печи используется защитный материал муфель, который выдерживает температуру не больше 950 °C. Это ограничивает сферу применения.

Современные машины для литья

В соответствии со способом прессования в камере машины для литья делят на два вида:

• Литейные машины с горячим прессованием. Под слабым давлением поршня или сжатого воздуха камера погружается в горячий расплав, который вытесняется в пресс-форму. Так отливаются сплавы с цинком.
• Литейные машины с холодным прессованием.Тут используется высокое давление. Используются преимущественно для медных, магниевых и алюминиевых сплавов.

Использование современных способов автоматизации процесса литья, позволяет создать машины высокой точности и качества сплавов. Рассмотрим это на примере нескольких современных машин для литья алюминия.

Наклоняющиеся литейные машины – новейшее технологическое решение с точным заполнением формы и полным контролем над дозированием и поведением расплава с помощью электрического сервопривода. Стержни вставляются автоматически или вручную. После закрытия заливается расплав. Сервопривод контролирует движение, наклон, процесс литья качанием, предупреждает перекос при открытии формы. Машина обеспечивает идеальный доступ к форме, эргономичность и для заполнения формы, и во время очистки (гидравлический способ выталкивания компонента).

Машины для литья головок цилиндров

Литейная форма закрывается актюаторным элементом стационарного характера после того, как туда вставлены стержни. Алюминий заливают в форму, после усадки форма открывается, деталь извлекается. Литейная машина вновь готова к заливке. Все происходит быстро, очень удобно, точно. Кабели и настройки надежно защищены, ремонт очень простой, доступ к форме идеальный. Конструкция прочная, максимально функциональная для проведе

ния четких последовательных операций.

Литейные машины для 3х форм

В литейных машинах используется метод гравитационного литья с единовременным участием 3 форм. Значительно повышается продуктивность и эргономичность процесса, зона обслуживания минимальна, все происходит на одной машине: и установка стержней, и заливка, и извлечение отливок

Для отлива алюминия используются роторно-линейные машины, работающие под низким давлением и стабилизированным заполнением за счет регулируемого наклона формы, а также машины с противодавлением, использующиеся для создания высококачественных отливок из алюминия, где под давлением находится печь и пресс-форма внутри, создается перепад давлений, значительно повышающий качество продукции. Это еще более автоматизированный и оптимизированный, по сравнению с гравитационным, способ литья, который используется для отливок с прочными равномерно утолщенными стенками.

Литейные автоматы, установки, комплексы.

В литейном производстве сегодня могут активно использоваться новейшие элементы автоматизации, которые представлены такими устройствами:

• Поворотными столами
• Литейными роботами
• Роботами манипуляторами

Современное литейное производство использует сегодня автоматизированные литейные комплексы

• Литейные карусели для крупносерийного и массового производства с поворотным столом, роботами-съемщиками отливок, роботами-установщиками стержней, конвейером охлаждения и плавильными печами.
• Роботизированная литейная ячейка состоит из литейных машин, стола для ручной установки стержней, робота литейного, робота, снимающего отливки, конвейера охлаждения, станции перемены захватов, плавильно-раздаточных печей.
• Литейная автоматизированная линия – комплекс, в который входят литейные машины, манипуляторы для транспортировки и установки стержней и пакетов, манипуляторы для извлечения и перемещения готовых отливок, роботы-съемщики, плавильно-раздаточные печи.

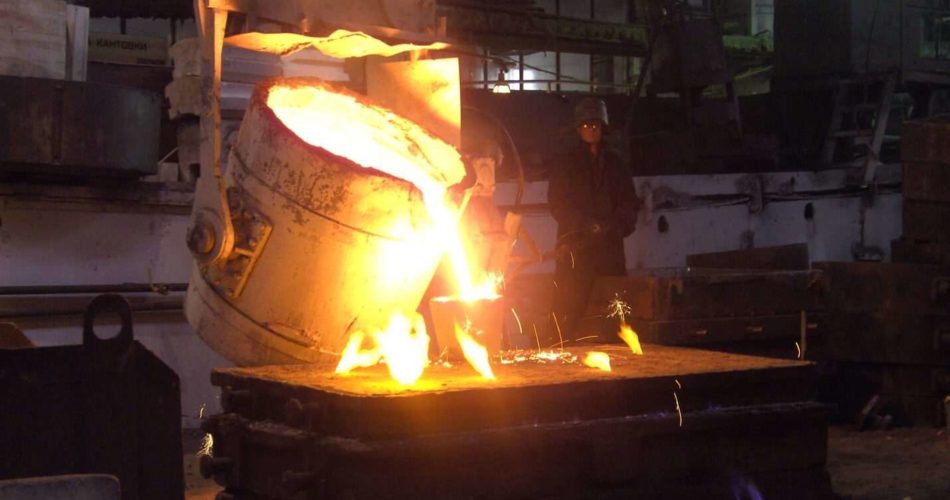

Ковши литейные

Литейные ковши – необходимый элемент литейного производства, который позволяет хранить, транспортировать и производить безопасную разливку расплавленного металла для дальнейшего литья.

Ковши перемещают на специальных тележках или с помощью гибкого производственного модуля. В общем, литейный ковш – это емкость для металла. Различаются ковши

• по форме (конические стопорные, барабанные, с чайниковым и обычным разливочным носиком
• по вместительности (от 25 кг до 12 тонн)
• способу разливки (через носик с помощью крана; расплавленный металл разливают через стаканы, расположенные снизу и закрытые стопором; поворотом через сливной край)
• способу управления (ручной – для ковшей до 160 кг, для ковшей от 250 кг до 10 тонн – с поворотным механизмом (редуктором и ограничителями), возвратно – поступательным приводом поворота, управляется ручным пультом на месте заливки.
• Способу передвижения (до 120 кг с помощью монорельса, свыше 12 т – с помощью крана и механизированного привода).

Оборудование для литья чугуна

Чугунное литье осуществляется методом заливки жидкого чугуна в нужную форму, в которой металл остывает. Делать заливки из чугуна стали еще в 17 веке, изготавливая элементы декора, используя чугунные детали в качестве отделки зданий и различных сооружений. Ныне чугунное литье стало еще более востребованным и в промышленной сфере, и в быту.

На сегодняшний день существует несколько разновидностей литья:

• Статическое (заливка в неподвижную форму).
• Центробежное.
• По выплавляемым образцам.
• Вакуумное.
• Под давлением.
• В землю.
• С кристаллизацией (под высоким давлением).

Без изделий, отлитых из чугуна, невозможно представить работу машиностроительной, станкостроительной, сельскохозяйственной отраслей, производство бытовой домашней техники. Чугунные отливки обладают превосходными характеристиками, позволяющими им использоваться в большинстве сфер промышленности: износостойкостью, антикоррозийностью, монументальностью, прочностью, способностью выдерживать серьезные термические воздействия, невысокими ценами литья.

«Московский литейный завод» предлагает традиционный чугун и чугунное литье на заказ. Мы выполним чугунное литье по вашим чертежам. Каждая деталь будет отлита с предельной точностью. Разместить заказ на чугунное литье можно в специальной заявке на сайте. Стоимость стального и чугунного литья на всех производствах складывается из нескольких составляющих. «Московский литейный завод» известен своими оптимальными ценами и на типовую литейную продукцию, и на изделия, выполненные по конкретному заказу клиента.

Чугунное литье деталей

Одной из главных специализаций « Московского литейного завода» выступает изготовление самых разнообразных деталей из чугуна в процессе литья. Наше производство оснащено современным литейным оборудованием, и это позволяет нам создавать изделия любых размеров и конфигураций.

Наши образцы обладают прочностью и износостойкостью. Мы выполним для вас литье любых стандартных и нестандартных деталей.

Стоимость чугунного литья на производстве зависит от марки чугуна, веса детали, ее сложности, объема заказа.

Чугунное литье: расценки

Опыт наших специалистов позволяет осуществлять чугунное литье в Москве любой степени сложности. Мы отольем типовое изделие или изготовим уникальное по вашему заказу.

«Московский литейный завод» производит высококачественные чугунные детали, обладающие замечательными эксплуатационными характеристиками. Если вам необходимо чугунное литье, услуги нашего предприятия будут для вас очень привлекательными.

Стоимость 1 кг чугунного литья либо стоимость 1 тонны чугунного литья рассчитывается индивидуально для каждого клиента. При этом учитываются сложность отливки и материал, метод литья, количество отливаемых изделий. Цена и любые другие нюансы подробно обсуждаются с заказчиком.

Мы изготовим большую или мелкую партию деталей, а также отольем единичное изделие. Технологический процесс чугунного литья для каждого заказа разрабатывается индивидуально. Цена чугунного литья (кг это или тонна) определяется параметрами вашего заказа.

Чугунное литье: компании, предлагающие свою продукцию

В Москве и Московской области немало производств, на которых можно заказать чугунное литье. Но мы предлагаем вам обратиться на «Московский литейный завод», на котором возможно изготовить обширный перечень отливок для сельскохозяйственного оборудования, железных дорог, судостроения, гидравлики и многих направлений промышленности.

• Большой опыт работы.
• Оперативность выполнения заказа.
• Безупречное соблюдение всех технологических этапов.
• Постоянный контроль на всех этапах создания детали.
• Профессионализм сотрудников.
• Новейшее оборудование.
• Отсутствие ограничений по степени сложности деталей.
• Литье любых изделий из чугуна по чертежам клиента.
• Изготовление любого количества образцов.
• Индивидуальный подход к заказчику.
• Выгодные цены на рынке конкурентов.

Если вы заказываете у нас чугунное литье, цена за килограмм или за тонну зависит лишь от вашего заказа (прост он или сложен, каковы размер детали и форма, сколько времени требуется для отливки изделия).

«Московский литейный завод» с его профессионализмом и безупречным качеством продукции является одним из лидеров в своей сфере.

Мы отличаемся лояльной ценовой политикой, стремимся удовлетворить запросы любых заказчиков. Поэтому цена 1 кг литья чугунного или же литье чугунное (цена за тонну) всегда доступна нашим клиентам.

Чугунное литье сейчас

В наше время чугунное литье весьма динамично развивается. Связано это с тем, что чугун относится к замечательно прочным металлам. Иногда по прочности чугун достигает показателей стали. О высочайшей востребованности чугуна, обладающего великолепными эксплуатационными свойствами, говорит тот факт, что на сегодняшний день в машиностроении используется более 70% чугунных отливок.

Сейчас в мире применяются серый чугун, ковкий и высокопрочный. Серый, содержащий графит в своем составе, наиболее распространен. Графит обеспечивает серому чугуну повышенные антифрикционные (противодействующие трению) свойства.

У ковкого чугуна тоже немало плюсов: он отличается вязкостью и пластичностью.

Высокопрочный металл применяется, в частности, для производства труб для водоснабжения, обеспечивая трубам отличную прочность.

«Московский литейный завод» предусматривает изготовление литья чугунов любых марок. Если вам необходимо литье чугунное сч, цена за кг будет детально обсуждаться с нашими менеджерами, как и цены литья из остальных разновидностей чугуна.

Для сотрудничества с нами просим вас предоставить чертежи, модели или образцы деталей, которые вам требуются. Мы отливаем чугун на заказ с обширным диапазоном применения и высоким качеством благодаря применению новейших технологий производства.

Типовые цены

Изделие	Срок изготовления	Цена
Бронзовая заготовка 3 кг	2-3 дня	1620 руб.
Литые заготовки подставок	5 дней	450 руб.
Литье из чугуна	5 дней	90 руб/1 кг
Литье из алюминия	5 дней	290 руб/ 1 кг
Литье из бронзы	5 дней	540 руб/ 1 кг

Старший специалист. Помощь в оценке стоимость и сроках производства изделий из бронзы, алюминия и чугуна.

О производстве литья

Обучающий PDF-мануал «5 способов эффективно вложить 1000+ руб»

Модные часы для успешных

Сбор сематического ядра для ващего сайта

Свежие записи

• Что это такое пескоструйная обработка металла
• Сплавы на основе алюминия
• 3д модели
• Кокиль
• Применяемое оборудование для литья алюминия
• Общие требования по технике безопасности и охране труда

Популярные статьи

•

Июль 2021

ПнВтСрЧтПтСбВс12345678910111213141516171819202122232425262728293031

Литье чугуна в землю

Литье чугуна в землю называется технологический процесс изготовления отливок в песчанно-глинистых формах.

Сначала происходит изготовление формовочной смеси, которая нужна для заполнения ею и последующей формовки полуформ в опоках нижней и верхней полуформы. Сначала изготавливается нижняя полуформа, далее устанавливается на площадку тележки литейного конвейера. В нижнюю полуформу проставляются если это необходимо согласно выполнения технологического процесса изготовления отливки: стержни, жеребейки, засыпается модификатор, затем накрывается полуформой верха, в которой уже отформованы элементы литниковой системы:литниковая чаша со стояком, шлаковики, прибыли и т.п. Затем спаренные полуформы между собой скрепляются скобами либо крюками,в зависимости от применяемого оборудования, и отправляются на заливку форм жидким металлом.

Оборудование для литья чугуна

Для выплавки чугуна применяется следующее оборудование:

Плавильное оборудование, применяется для расплавления твердой металлической шихты:

-вагранка, печь для выплавки чугуна

— Индукционные тигельные печи

— электродуговые плавильные печи

Формовочное оборудование, применяется для изготовления верхних и нижних полуформ:

— Встряхивающие формовочные машины с допрессовкой и без нее

— пескометы; автоматические формовочные автоматы.

Смесеприготовительное оборудование, применяется для приготовления формовочных и стержневых смесей: катковые смесители (бегуны),

турбинные смесители, различные шнековые и рукавные смесители.

Стержневые машины, применяются для изготовления песчаных стержней,которые нужны для получения внутренних полостей в производимых отливках.

Очистное оборудование, применяется для удаления с наружной и внутренней поверхности отливки остатков пригоревшей формовочной и стержневой смеси.

Обдирочно-шлифовальные станки, применяются для зачистки заусенцев и приливов на теле отливки.

Рубильные пневматические молотки, применяются для отделения остатков литниковой системы от отливок, обрубки больших заусенцев и приливов на отливках.

Также для отделения литников от отливок и частичного отделения формовочной и стержневой смеси от отливок применяются галтовочные барабаны.

Для заливки жидкого металла формы применяются заливочные ковши.

Состав формовочной смеси для литья чугуна

Состав, физико-механические свойства и назначение смесей

Содержание глинистых веществ в смеси Н-5 8-12%.

Для обеспечения необходимой прочности на сжатие в сыром состоянии в формовочную смесь Н-5 возможна добавка порошкового бентонита в количестве 0,03-0,1%.

Потери при прокаливании смеси Н-5-1,5-2,5%; « РН» смеси-7,0-9,5.

Содержание активного бентонита в смеси Н-5 -5,5-7,5%
