Шнековый компрессор принцип работы

Воздушные винтовые компрессоры — устройство и принцип работы

Компрессоры такого типа относятся к ротационному оборудованию, в котором сжатие воздуха или газа достигается путем вращения роторов, соединенных с винтообразными зубьями. По комплектации различаются на маслозаполненные и безмаслянные.

Отличия и преимущества винтовых компрессоров перед поршневыми

Первое отличие винтовых компрессоров от поршневых заключается в их конструкции. Главное, чем отличаются винтовые компрессоры от поршневых — это механизм сжатия. В винтовых агрегатах применяются роторы с винтообразными зубьями, вращающимися навстречу друг другу. А в поршневых – поршень, который совершает возвратно-поступательные движения внутри цилиндра. Благодаря вышеописанным конструкционным различиям винтовой компрессор имеет небольшой вес и компактные габариты.

Кроме того, отличается способ нагнетания и аккумулирования воздуха. Винтовые аппараты создают постоянный поток воздуха. Поршневые же компрессоры подают воздух импульсами, которые соответствуют по частоте движениям поршня. Поэтому для создания постоянного потока к поршневым аппаратам подсоединяется ресивер.

Преимущества винтовых компрессоров перед поршневыми очевидны.

1. Экономия электроэнергии. Она экономится за счет использования винтовых блоков последних поколений и автоматического управления подачей воздуха. Благодаря этому расход электричества уменьшается приблизительно на 30%.
2. Низкая стоимость обслуживания. В среднем, обслуживание поршневых агрегатов требуется проводить через каждые 500 часов работы. Винтовым же аппаратам нужен осмотр после 4000-8000 часов работы.
3. Длительный срок службы. Компрессоры с винтовым принципом действия способны работать без ремонта несколько лет подряд. Объясняется это отсутствием системы клапанов и наличием простой системы смазки и охлаждения. На винтовую пару агрегата производителем дается гарантия 2 года. Но, как показывает практика, аппараты могут работать без замены винтовой пары 7-8 лет. За это время в условиях предприятия приходится поменять около 5 компрессоров поршневого типа, имеющих аналогичную производительность.
4. Низкая стоимость монтажа и наладки. Как уже говорилось, винтовые агрегаты имеют небольшие размеры и почти не производят шум и вибрацию. Поэтому экономятся средства на монтаж и установку оборудования, поскольку его не требуется устанавливать на фундамент или в отдельное помещение.
5. Отличные технические характеристики. Винтовые агрегаты – это высококонкурентное оборудование, обладающее следующими техническими характеристиками: КПД до 95% (у поршневых аппаратов КПД не достигает 60%); производительность свыше 40 м3/мин; выходное давление до 9 кгс/см2.

Винтовые компрессоры выбирают множество предприятий России. Так, около 12% расходуемой страной электроэнергии идет на работу именно этих агрегатов. Несмотря на высокую стоимость, купить винтовой компрессор экономически целесообразно. Он обеспечит высокую скорость работы оборудования, минимизирует возможные простои из-за поломок, сэкономит на обслуживании.

Общее описание винтовых компрессоров

Винтовой компрессор представляет собой агрегат промышленного назначения, нагнетающий воздух посредством винтовой пары. Данный тип оборудования широко применяют в промышленности при необходимости непрерывно поставлять сжатый воздух пневматическим системам. Винтовое компрессорное оборудование является экономичным и современным оборудованием, которое характеризуется умеренным потреблением электрической энергии, простотой обслуживания и управления, а также долговечностью.

Винтовой компрессорный агрегат оснащается воздушной, жидкостной, либо масляной системой охлаждения. В результате прохождения процедуры охлаждения, воздух может содержать масляные капли, твердые частицы, а также водяные пары, что способствует износу оборудования. Поэтому, на производствах, где необходимо поддерживать высокие стандарты чистоты сжатого воздуха, используются воздушные и жидкостные системы охлаждения. Существуют также модели компрессоров, оснащенных ресивером и осушителем, которые наряду с очищением от примесей воздуха, обеспечивают его равномерную подачу и экономию электроэнергии. Такие модели являются хорошим решением для компактных производств.

Винтовые компрессорные установки активируются посредством электродвигателя. Перемещение определенного объема охлаждающего вещества (хладагента) в форме газа, позволяет точно отслеживать процесс охлаждения в компрессоре. Золотник, которым оснащен компрессор, обеспечивает снижение уровня притока газа и мощности.

Винтовой компрессор способен работать в режиме холостого хода, что позволяет снизить потребление электроэнергии в пять раз, а также максимально сократить износ деталей по причине отсутствия лишних включений электрического двигателя.

Данный вид компрессора, в отличие от поршневых компрессорных установок, не выбрасывает лишний воздух. Кроме того, винтовой компрессор производит сжатый воздух умеренной температуры, так как на конце сжатия температура низкая.

Впервые компрессоры винтового типа были запатентованы в 1930-х г. Вследствие того, что они достойно конкурировали с другими видами объемных компрессорных систем, их популярность и сфера применения росли. Сейчас винтовые компрессоры активно функционируют в самых разных областях производства. По техническим характеристикам они сравнимы с поршневыми агрегатами промышленного класса и актуальны для предприятий, на которых необходимо поддерживать непрерывный процесс производства.

Краткий обзор параметров винтовых компрессоров

Роторные механизмы подачи газовой смеси под давлением оснащаются преимущественно электродвигателем, но работают и автономно с дизельным, бензиновым двигателем.

Марка установки	Производительность, л/мин	Паспортное давление	Тип энергии	Мощность двигателя, кВт	Стоимость, тыс. р
Fini MICRO SE 2.2-10	290	10	380 В	2,2	166
Berg ВК-4Р 7	650	7	380	4,0	168
ЧКЗ ДЭН-5,5-10	600	10	380	5,5	173
Ingro XLM 10A 10 бар	920	10	380	7,5	182
Dali CA-1.7/8-GA	1700	8	380	11	200
Remeza ВК 30 15 ДВС

9 преимуществ винтовых компрессоров

Видео по теме: Устройство и принцип работы винтового компрессора

Устройство, схема и принцип работы винтового компрессора

В деле изучения устройства и принципа работы винтовых компрессоров сперва уделим внимание строению. Независимо от характеристик и возможностей конкретной модели, все устройства данного типа имеют схожее внутреннее строение. Исправная работа оборудования обеспечивается следующими элементами:

Вентилятор. Устанавливается на входе и служит для принудительного нагнетания воздуха в устройство. Также вентилятор косвенно выполняет функцию охлаждения нагревающихся компонентов агрегата.

Фильтр. Очищает поступающий внутрь агрегата воздух. В большинстве случаев состоит из двух фильтров. Первый устанавливается в точке забора воздуха, а второй напротив входного клапана.

Клапан. Управляется пневматическим приводом и служит для точной регулировки количества воздуха, поступающего внутрь агрегата. Иными словами, этот клапан регулирует производительность.

Блок роторов. В схеме винтового компрессора это ключевой элемент. В блоке стоят два ротора – выгнутый и вогнутый. В результате их движения и происходит сжатие воздуха внутри прибора.

Двигатель. Через редуктор, соединительную муфту или ременную передачу обеспечивает движение одного или двух роторов (в зависимости от типа компрессора). Обычно используется электродвигатель.

Термостат. Устройство для настройки и поддержания нужного значения температуры. Термостат сокращает затраты времени на создание нормальной температуры внутри компрессорной установки.

Охладитель воздуха. В процессе сжатия в роторном блоке воздух сильно нагревается. Прежде, чем он поступит к потребителю через выходной патрубок, выполняется его охлаждение до нужных значений.

Блок управления. Компонент для контроля и настройки агрегата. В современных моделях блок управления оснащен цифровым дисплеем для отображения рабочих параметров оборудования.

Реле давления. Устройство в конструкции винтового компрессора, которое автоматически устанавливает оптимальный режим, опираясь на давление. Например, при его уменьшении мотор сам запускается.

В маслозаполненных устройствах помимо перечисленных элементов также устанавливается масляный фильтр для очистки масла, охладитель и отделитель масла. Первый охлаждает смазочный материал после того, как он примет участие в сжатии воздуха. Второй – разделяет масляно-воздушную смесь на два отдельных компонента. Но это не весь принцип действия винтового компрессора. Следует рассмотреть этот процесс более детально.

Как это работает?

Когда устройство агрегата перестало быть секретом, стоит рассмотреть принцип работы винтового компрессора. В отличие от сложной конструкции оборудования, принцип его функционирования нельзя назвать сложным:

Вентилятор принудительно нагнетает атмосферный воздух в воздухозаборник устройства.

Атмосферный воздух проходит очистку от пыли, грязи, от посторонних мелких предметов.

Электродвигатель раскручивает роторную пару, в которую поступает воздух и масло сразу.

В роторной паре образуется воздушно-масляная смесь, сжимаемая до нужного давления.

Сжатая смесь по системе трубопроводов попадает в отделитель, происходит разделение.

Масло направляется в масляный охладитель, после чего возвращается обратно в систему.

Воздух попадет в воздушный охладитель, где охлаждается до оптимальной температуры.

Холодный и очищенный от масла сжатый воздух поступает к подключенному потребителю.

Теперь вам известно, как работает винтовой компрессор – процесс достаточно простой и понятный. Установки роторного типа отличаются высоким КПД (до 95%), высокой производительностью, длительной работой без технического обслуживания – порядка 8000 часов между ТО. Это главные, но не единственные плюсы агрегатов.

В деле изучения устройства и принципа работы винтовых компрессоров сперва уделим внимание строению. Независимо от характеристик и возможностей конкретной модели, все устройства данного типа имеют схожее внутреннее строение. Исправная работа оборудования обеспечивается следующими элементами:

Вентилятор. Устанавливается на входе и служит для принудительного нагнетания воздуха в устройство. Также вентилятор косвенно выполняет функцию охлаждения нагревающихся компонентов агрегата.

Фильтр. Очищает поступающий внутрь агрегата воздух. В большинстве случаев состоит из двух фильтров. Первый устанавливается в точке забора воздуха, а второй напротив входного клапана.

Клапан. Управляется пневматическим приводом и служит для точной регулировки количества воздуха, поступающего внутрь агрегата. Иными словами, этот клапан регулирует производительность.

Блок роторов. В схеме винтового компрессора это ключевой элемент. В блоке стоят два ротора – выгнутый и вогнутый. В результате их движения и происходит сжатие воздуха внутри прибора.

Двигатель. Через редуктор, соединительную муфту или ременную передачу обеспечивает движение одного или двух роторов (в зависимости от типа компрессора). Обычно используется электродвигатель.

Термостат. Устройство для настройки и поддержания нужного значения температуры. Термостат сокращает затраты времени на создание нормальной температуры внутри компрессорной установки.

Охладитель воздуха. В процессе сжатия в роторном блоке воздух сильно нагревается. Прежде, чем он поступит к потребителю через выходной патрубок, выполняется его охлаждение до нужных значений.

Блок управления. Компонент для контроля и настройки агрегата. В современных моделях блок управления оснащен цифровым дисплеем для отображения рабочих параметров оборудования.

Реле давления. Устройство в конструкции винтового компрессора, которое автоматически устанавливает оптимальный режим, опираясь на давление. Например, при его уменьшении мотор сам запускается.

В маслозаполненных устройствах помимо перечисленных элементов также устанавливается масляный фильтр для очистки масла, охладитель и отделитель масла. Первый охлаждает смазочный материал после того, как он примет участие в сжатии воздуха. Второй – разделяет масляно-воздушную смесь на два отдельных компонента. Но это не весь принцип действия винтового компрессора. Следует рассмотреть этот процесс более детально.

Как это работает?

Когда устройство агрегата перестало быть секретом, стоит рассмотреть принцип работы винтового компрессора. В отличие от сложной конструкции оборудования, принцип его функционирования нельзя назвать сложным:

Вентилятор принудительно нагнетает атмосферный воздух в воздухозаборник устройства.

Атмосферный воздух проходит очистку от пыли, грязи, от посторонних мелких предметов.

Электродвигатель раскручивает роторную пару, в которую поступает воздух и масло сразу.

В роторной паре образуется воздушно-масляная смесь, сжимаемая до нужного давления.

Сжатая смесь по системе трубопроводов попадает в отделитель, происходит разделение.

Масло направляется в масляный охладитель, после чего возвращается обратно в систему.

Воздух попадет в воздушный охладитель, где охлаждается до оптимальной температуры.

Холодный и очищенный от масла сжатый воздух поступает к подключенному потребителю.

Теперь вам известно, как работает винтовой компрессор – процесс достаточно простой и понятный. Установки роторного типа отличаются высоким КПД (до 95%), высокой производительностью, длительной работой без технического обслуживания – порядка 8000 часов между ТО. Это главные, но не единственные плюсы агрегатов.

“Винтовые компрессоры получили широкое распространение в пищевой, фармацевтической, химической и в ряде других отраслей промышленности, а также в строительной и бытовой сфере. Использование роторной пары – это самое технологичное решение из всех созданных человеком для работы компрессорных установок. Предлагаем подробно узнать про устройство и принцип работы винтового компрессора, используемого в промышленности.

В деле изучения устройства и принципа работы винтовых компрессоров сперва уделим внимание строению. Независимо от характеристик и возможностей конкретной модели, все устройства данного типа имеют схожее внутреннее строение. Исправная работа оборудования обеспечивается следующими элементами:

Вентилятор. Устанавливается на входе и служит для принудительного нагнетания воздуха в устройство. Также вентилятор косвенно выполняет функцию охлаждения нагревающихся компонентов агрегата.

Фильтр. Очищает поступающий внутрь агрегата воздух. В большинстве случаев состоит из двух фильтров. Первый устанавливается в точке забора воздуха, а второй напротив входного клапана.

Клапан. Управляется пневматическим приводом и служит для точной регулировки количества воздуха, поступающего внутрь агрегата. Иными словами, этот клапан регулирует производительность.

Блок роторов. В схеме винтового компрессора это ключевой элемент. В блоке стоят два ротора – выгнутый и вогнутый. В результате их движения и происходит сжатие воздуха внутри прибора.

Двигатель. Через редуктор, соединительную муфту или ременную передачу обеспечивает движение одного или двух роторов (в зависимости от типа компрессора). Обычно используется электродвигатель.

Термостат. Устройство для настройки и поддержания нужного значения температуры. Термостат сокращает затраты времени на создание нормальной температуры внутри компрессорной установки.

Охладитель воздуха. В процессе сжатия в роторном блоке воздух сильно нагревается. Прежде, чем он поступит к потребителю через выходной патрубок, выполняется его охлаждение до нужных значений.

Блок управления. Компонент для контроля и настройки агрегата. В современных моделях блок управления оснащен цифровым дисплеем для отображения рабочих параметров оборудования.

Реле давления. Устройство в конструкции винтового компрессора, которое автоматически устанавливает оптимальный режим, опираясь на давление. Например, при его уменьшении мотор сам запускается.

В маслозаполненных устройствах помимо перечисленных элементов также устанавливается масляный фильтр для очистки масла, охладитель и отделитель масла. Первый охлаждает смазочный материал после того, как он примет участие в сжатии воздуха. Второй – разделяет масляно-воздушную смесь на два отдельных компонента. Но это не весь принцип действия винтового компрессора. Следует рассмотреть этот процесс более детально.

Как это работает?

Когда устройство агрегата перестало быть секретом, стоит рассмотреть принцип работы винтового компрессора. В отличие от сложной конструкции оборудования, принцип его функционирования нельзя назвать сложным:

Вентилятор принудительно нагнетает атмосферный воздух в воздухозаборник устройства.

Атмосферный воздух проходит очистку от пыли, грязи, от посторонних мелких предметов.

Электродвигатель раскручивает роторную пару, в которую поступает воздух и масло сразу.

В роторной паре образуется воздушно-масляная смесь, сжимаемая до нужного давления.

Сжатая смесь по системе трубопроводов попадает в отделитель, происходит разделение.

Масло направляется в масляный охладитель, после чего возвращается обратно в систему.

Воздух попадет в воздушный охладитель, где охлаждается до оптимальной температуры.

Холодный и очищенный от масла сжатый воздух поступает к подключенному потребителю.

Теперь вам известно, как работает винтовой компрессор – процесс достаточно простой и понятный. Установки роторного типа отличаются высоким КПД (до 95%), высокой производительностью, длительной работой без технического обслуживания – порядка 8000 часов между ТО. Это главные, но не единственные плюсы агрегатов.

Устройство и принцип работы винтового компрессора

Машины, используемые для получения сжатого воздуха, являются необходимым оборудованием на различных промышленных предприятиях. На отечественном рынке эти приборы представлены достаточно широко, а наиболее популярным считается винтовой компрессор.

Этот агрегат может быть установлен в любом помещении, так как работает практически бесшумно и не создает вибрации. Обладая длительным сроком службы, экономичностью и высокой производительностью он значительно превосходит по всем параметрам поршневые модели.

1. Устройство и принцип работы
2. Виды и их особенности
3. Аспекты выбора оборудования
4. Советы по эксплуатации

Конструктивные особенности

Что же представляет собой это устройство? В плане конструкции он состоит из 2 роторов – ведущего, ведомого. Они расположены в одном корпусе, изготовленном из прочных материалов. В некоторых электрических моделях допускается соединение ротора не только через зубчатую передачу, но и напрямую.

Если сравнивать с поршневым аппаратом, то устройство винтового компрессор является более сложным. Поверхности его роторов образуют рабочие камеры с корпусом. При вращении происходит их увеличение, потому что выступы постепенно отдаляются от впадин.

Смотрим видео, принцип работы и конструкция:

Это приводит к всасыванию воздуха до тех пор, пока объем камер не станет максимальным. Затем их изолируют стенки прибора и крышки патрубков компрессора Fubag. Во время вращения роторов происходит внедрение ведущего винта во впадину ведомого, что приводит к объединению в одну плоскость. При этом объем камер уменьшается. Так осуществляется непрерывное производство сжатого воздуха. Такой принцип работы имеют винтовые компрессоры.

Кроме рассмотренных выше элементов в оборудование этого типа входят:

• Фильтр (воздушный);
• Всасывающий клапан;
• Ременная передача;
• Двигатель;
• Маслоотделитель;
• Термостат;
• Вентилятор;
• Блок управления.

Каждый узел имеет свое назначение, а в комплексе они представляют собой машину для сжатия воздуха или газов.

Виды и область применения компрессоров

Оборудование этого класса делится на две группы устройств:

1. Сухого сжатия;
2. Маслозаполненные.

Первые функционируют без заполнения маслом рабочих поверхностей.

Такие винтовые модели Fubag предназначены для предприятий, нуждающихся в высокой чистоте сжатого газа:

• Пищевых;
• Фармацевтических;
• Микробиологических;
• Занимающихся выпуском электронных устройств.

Маслозаполненные компрессоры Abac относятся к оборудованию с высокими эксплуатационными характеристиками. В рабочую полость таких приборов подается масло. Созданная из него пленка между роторами играет роль смазки. Кроме этого, использование масла стимулирует отвод тепла и служит для транспортировки воздуха. Для того, чтобы на выходе получался чистый воздух приборы, оснащаются системой сепарации, снижающей количество остаточного масла в приготавливаемой смеси.

Смотрим видео, сфера применения в производственной и сельскохозяйственных отраслях:

Различают также оборудование с ременным или прямым приводом. Первые оснащаются контроллером и микропроцессором, которые управляют работой агрегата или пневмосетей. Они могут использоваться как дополнительный блок в модульных компрессорных станциях.

Компрессоры марки Abac с прямым приводом имеют то же оснащение, что и с ременным. Однако в них установлена эластичная муфта вместо привода. Компрессоры этого типа имеют ряд преимуществ. Они отличаются малошумным соединением, минимальными потерями энергии, незначительным влиянием на ресурс работы подшипников двигателя. Таким прибора не нужда регулировка и наладка.

Достоинства и недостатки винтовых машин для сжатия воздуха

Оборудование этого класса обладает отличными техническими характеристиками, что позволило ему стать достойной заменой поршневым устройствам. Если сравнивать эти два прибора, то модели Abac обладают рядом преимуществ:

1. Конструкция агрегатов включает в себя спаренные турбины, которые работают практически бесшумно и не создавая вибрации;
2. Они обладают компактными габаритами и небольшим весом;
3. Могут оснащаться автоматическими системами управления, что позволяет избежать постоянного присутствия человека в процессе работы агрегата;
4. Экономичны;
5. Имеют воздушное охлаждение.

Но даже столь большое количество достоинств не делает винтовые компрессоры Fubag идеальными. Они так же, как и любое другое оборудование имеют свои недостатки. Одним из основных минусов является необходимость применения отделителя и охладителя масла, а также других комплектующих, имеющих высокую стоимость.

Критерии выбора винтовых агрегатов

Приборы этого класса предлагают производители из разных стран. Причем, если верить рекламным проспектам, то все они являются лидерами в этой области. Что же происходит на самом деле? Как правильно сделать выбор? Все винтовые компрессоры Abac выглядят практически одинаково.

Смотрим видео, критерии выбора оборудования:

Они помещены в прямоугольный корпус, на котором находится дисплей контроллера. Отличие заключается лишь в расцветке и размерах, но и они несущественные. Поэтому выбирая прибор нужно заранее поинтересоваться чья же, продукция действительно является самой популярной, чтобы потом не тратить средства на ремонт винтовых компрессоров.

Согласно проводимым опросам одним из мировых лидеров является компания Ингрсолл-Рэнд, которая участвовала в разработке первых винтовых компрессоры Fubag и занимается их производством на протяжении 100 лет. Ее продукция отличается прекрасными показателями и надежностью.

Следующим параметром, на который обращают внимание является нагрузка. Все винтовые компрессоры Abac имеют различные:

• Мощность;
• Производительность;
• Наличие или отсутствие привода;
• Встроенную систему подготовки воздуха.

Но все же главным критерием среди них является нагрузка. Она выбирается в зависимости от того сколько винтовой компрессор Fubag будет работать:

• Эпизодически;
• Постоянно.

Для первого случая можно ограничиться пусть не очень качественной, но дешевой моделью. Для постоянной эксплуатации потребуется более надежная модель, способная проработать не менее 3000 часов в год, чтобы в первые же дни не пришлось выполнять ремонт агрегата.

Обслуживание и эксплуатация – советы профессионалов

Чтобы оборудование прослужило длительный срок необходимо соблюдать определенные нормативными документами правила. Одним из пунктов в них указывается необходимость проведения своевременного технического обслуживания. Если пренебречь этими требованиями, то придется оплачивать дорогостоящие ремонтные работы.

Избежать поломок оборудования поможет и правильная его эксплуатация. Несмотря на то, что прибор обладает надежной конструкцией он может выйти из строя при залитии маслом или холодильным агентом. Попадание жидкости в устройство при новом запуске приведет к высоким гидравлическим нагрузкам, что негативно скажется на работе подшипников. Поэтому нужно очень аккуратно заполнять системы рабочими составами, иначе потребуется ремонт винтовых компрессоров.

Выбирая оборудование следует обращать внимание и на трубки линий всасывания и подачи. Они должны иметь определенную эластичность, чтобы компрессор мог работать без сбоев. Длина этих элементов должна соответствовать типу холодильного агента и условиям эксплуатации.

Еще одним важным моментом является выбор масла для компрессоров. Учитывая, что этот состав выполняет ряд функций, специалисты рекомендуют выбирать продукцию только известных производителей. Масла должны быть высокого качества – это обеспечит длительную работу оборудования.

Монтаж и запуск компрессоров винтовых дизельных должен выполняться профессионалом, имеющим соответствующий допуск. Прибор устанавливается на горизонтальной поверхности в закрытом помещении и не должен подвергаться воздействию атмосферных осадков.

Объект должен иметь хорошо работающую систему вентиляции, чтобы всасываемый устройством воздух не имел примесей. Нельзя использовать производимую компрессором винтовым дизельным воздушную массу для пищевых или фармацевтических целей. Кроме того, она является энергетическим потоком и поэтому трубопроводы по которым осуществляется ее циркуляция должны находиться в исправном состоянии.

Устройство и принцип работы винтового компрессора

Технологии

Генераторы водорода в лаборатории

Азот в лаборатории

Устройство и принцип работы винтового компрессора

Наши специалисты с радостью ответят на любой интересующий Вас вопрос.

Конструкция винтового компрессора запатентована еще в 1934 году. Винтовой компрессор для сжатия воздуха на данный момент – наиболее современный и технологичный вид компрессорного оборудования.

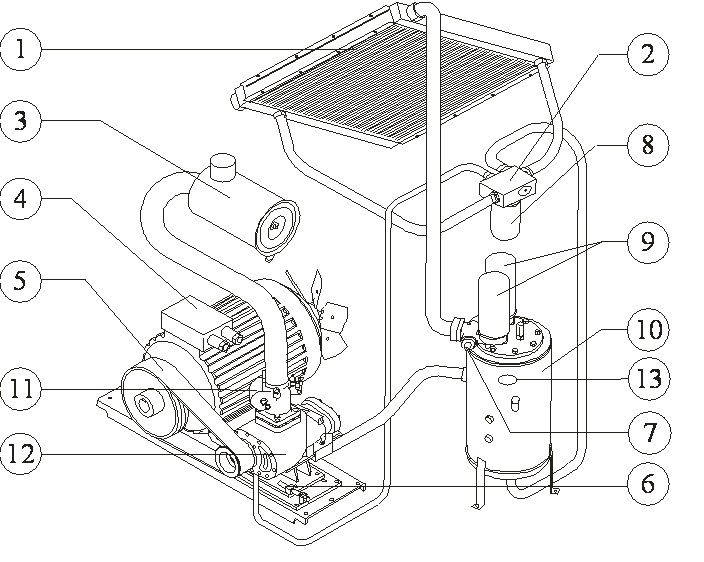

Принцип работы винтового компрессора:

1. Воздушно-масляный радиатор.
2. Термостат.
3. Фильтр воздушный.
4. Электродвигатель.
5. Ремень привода.
6. Натяжное устройство.
7. Клапан минимального давления.
8. Фильтр масляный.
9. Фильтр-маслоотделитель (сепаратор).
10. Маслоотделитель.
11. Блок всасывающий.
12. Винтовой блок.
13. Табличка маслоотделителя

Винтовые компрессоры делятся на два типа:

• Безмасляные
• Маслонаполненные

Безмасляные винтовые компрессоры способны обеспечить производство абсолютно чистым воздухом.

Производительные и надежные стационарные компрессоры безмасляного типа – станут надежными помощниками.

Безмасляные компрессоры чаще всего применяются в сферах деятельности, требующих полное отсутствие масла в сжатом воздухе.

Идеально подходит для пневмотранспортных установок, перемещающих сыпучие материалы, так как именно там требуется безмасляное сжатие воздуха.

Винтовые компрессоры маслозаполненые являются наиболее экономичным вариантом винтового компрессора.

В таком компрессоре масло выполняет несколько функций: смазку винтового блока, уплотнение зазоров между роторами и отвод тепловой энергии. Поскольку масло присутствует в винтовом блоке в процессе сжатия, оно смешивается со сжатым воздухом. Затем эта смесь поступает в сепаратор и там механически разделяется: масло попадает в масляный радиатор, где охлаждается для подачи в компрессорный блок, а сжатый воздух очищается, проходя через масляный фильтр.

По своим техническим характеристикам винтовой компрессор маслозаполненный соответствует требованиям большинства предприятий с высокой потребностью в сжатом воздухе. Мощность приводного двигателя установки может составлять от 4 до 400 кВт, объемные расходы — от 0,5 до 70 м3/мин, давление сжатия — от 4 до 15 бар. При наличии шумозащитного кожуха уровень шума во время работы компрессора находится в пределах от 63 до 80 дБ.

Винтовые компрессоры с ременным приводом используются с электронными блоками управления (контроллеры) и специализированными микропроцессорными системами, призванными в зависимости от сложности задач управлять работой, как единичного компрессора, так и использоваться для управления пневмосетями.

Винтовые компрессоры с прямым приводом также используются с электронными блоками управления (контроллеры) и специализированными микропроцессорными системами, призванными в зависимости от сложности задач управлять работой как единичного компрессора так и использоваться для управления пневмосетями. Но, в отличие от ременного привода используется эластичная приводная муфта.

Преимущества по сравнению с ременным приводом:

• Компактное, малошумное соединение
• Отсутствие потерь энергии при передаче крутящего момента от двигателя к компрессору
• Не требует регулировки и наладки
• Меньшее влияние на ресурс подшипников приводного вала дизельного двигателя и винтового блока

По сравнению с поршневыми компрессорами, воздушный винтовой компрессор Remeza обладают следующими важными преимуществами:

• Меньшая масса и габариты по сравнению с поршневыми компрессорами.
• Высокая надежность и ресурсность.
• Высокая производительность при низкой энергоемкости.
• Низкий уровень шума (компрессоры оборудованы звукозаглушающим корпусом).
• Малая вибрация из-за отсутствия частей, совершающих возвратно-поступательное движение.
• Незначительные колебания давления в сети потребителя.
• Воздушное охлаждение.
• Простота монтажа (отсутствие необходимости в специальном фундаменте).
• Простота и удобство при обслуживании и эксплуатации.
• Интервал межсервисного обслуживания до 4000 часов.
• При работе не требуется постоянного присутствия персонала.
• Максимально приспособлены для длительной, непрерывной работы.
• Высокое качество сжатого воздуха (благодаря встроенной двухступенчатой системе маслоотделения).

Для изготовления винтовых компрессоров REMEZA используется комплектация лучших европейских производителей: электродвигатели SIEMENS; винтовые блоки GHH-RAND, ROTORCOMP, AERZEN; контроллеры СМC; инверторы SIEMENS, DANFOSS.Продукция экспортируется в 25 стран мира, в том числе Германия, Нидерланды, Норвегия, Франция, Польша, Чехия и др. Спроектированы все выпускаемые модели компрессоров конструкторским отделом предприятия.

Что такое винтовой компрессор

Конструкция винтового компрессора – это ротационный агрегат. Его работа основывается на объемном принципе действия. У винтовых компрессоров есть ряд преимуществ:

• Их можно устанавливать в абсолютно разных производственных условиях.
• Они удобны в эксплуатации и обслуживании.
• Они практически не издают шума. Это происходит благодаря тому, что данное оборудование не вибрирует при работе.

Данные плюсы винтового компрессорного оборудования сегодня ценятся. Это и понятно – оно сделано с использованием технических новинок и отвечает всем современным требованиям, процессам и задачам производства.

Но винтовое компрессорное оборудование также имеет несколько разновидностей. Среди них выделяют две первостепенные группы:

• С одинарным винтом.
• С двойным винтом.

Принцип работы винтовых компрессоров с одинарным винтом

В пневмоустройствах с одинарным винтом обычно есть две шестерни, которые присоединяются с боку к роторам. Те, в свою очередь, вращаются в разные стороны. Из-за этого совершается сжатие паров хладагента.

Вращение всех роторов происходит благодаря центральному ротору-винту. Хладагент проходит сквозь отверстие компрессорного устройства, которое находится на входе. Эти пары заставляют двигатель охладиться. Далее они оказывается в наружном секторе шестерен роторов, совершающих обороты. После этого, хладагент сжимается и выходит сквозь скользящий клапан в выпускное отверстие.

Компрессоры с двойным винтом выделяются присутствием двух роторов. Они называются основной и приводной. Здесь отсутствуют впускные и выпускные клапаны.

Пары хладагента всасываются с одной стороны, а выпускаются всегда с другой. Данный вариант сжатия способствует понижению уровня шума (это выгодно отличает винтовые компрессоры от поршневых). Сжатие хладагентов происходит из-за вращения роторов в разные стороны.

Ротор-винт, который находится в центре, запускает боковые роторы. Они начинают вращаться в разные стороны. Охлаждение двигателя проистекает за счет паров хладагента. Они просачиваются в компрессорное устройство сквозь отверстие входа. После того, как двигатель охладился, пары попадают во внешний сектор через специальные каналы. Там располагаются роторные шестерни. На данном этапе пары сжимаются и выходят наружу (это происходит через особые отверстия, у которых имеется специальный клапан).

Принцип работы винтовых компрессоров с двойным винтом

Особенность еще одной разновидности винтовых компрессоров (в данном случае мы говорим о двухроторных) – присутствие двух роторов. Это основной и вторичный ротор. Благодаря им работает приводной механизм.

Общей чертой выпускного компрессора, вне зависимости от специфических особенностей, является то, что у них отсутствуют впускные и выпускные клапаны. Пары хладагента входят в компрессор и выходят из него с противоположных сторон. Это обеспечивает компрессору бесшумность (в поршневом механизме достичь данного эффекта невозможно).

Преимущества винтовых компрессоров

Как можно заметить, разновидностей пневмоагрегатов очень много. И среди них особенно можно выделить ротационные (или винтовые). Сегодня они все больше и больше становятся популярными, т.к. имеют много плюсов, по сравнению с другими видами компрессоров:

Такое компрессорное оборудование рассчитывает (в зависимость от специфики деятельности) насколько необходимо сжать возжух. Нужный уровень сжатия достигается с помощью специального окна нагнетания. Современные компрессоры имеют возможность регулирования степени сжатия воздуха, благодаря, зафиксированным уровням нагнетания.

При работе винтового оборудования используется масло. Оно необходимо для того, чтобы сделать минимальными допустимые утраты сжатого воздуха. Такие потери могут произойти между зубьями шестерни и впадинами устройства. В данные узлы и впрыскивается масло, которое обеспечивает герметичность работы компрессора.

Но это еще не все функции, которые выполняет масло. Оно необходимо и для охлаждения. Таким образом, в винтовых компрессорах мы имеем дело не только с хладагентом. Дополнительную помощь ему оказывает масло. В особенности его действие можно заметить в финальном процессе сжатия воздуха до необходимой степени. Именно из-за этого винтовые компрессоры лучше всего подходят для пневмообеспечения в тех условиях, когда предполагаются перепады температур и давления: винтовые компрессоры можно применять во всевозможных ситуациях и при различных производственных процессах.

Следующая важная черта винтовых установок – это присутствие весьма компактных винтовых пневмосистем. Они предполагают малую производительность. Стоит помнить о данной особенности винтового пневмооборудования и не использовать его тогда, когда необходимо производство большого объема с большими затратами воздуха. Однако небольшая производительность таких компрессорных устройств означает, что оборудование весьма экономично и удобно в своем применении на производстве.

Особенный уход за такими устройствами не нужен. О тратах на профилактику также можно забыть. Кроме того, подобные компрессоры служат долгие годы.

Кроме таких экономичных, но не очень мощных винтовых компрессоров, существуют и весьма мощные модели. Они не проигрывают в мощности поршневым и центробежным компрессорам (данные пневмосистемы способны обеспечивать снабжение воздухом равное тому, что производят другие компрессоры, но быстрее и при значительно более меньших энергозатратах). Винтовые компрессоры способны достигать необходимой степени воздухосжатия при одноступенчатом цикле. В то время, как в поршневых компрессорных установках подобный эффект достигается только в рамках двух циклов.

Еще одно достоинство винтового компрессора – немалый моторесурс. Такие пневмосистемы отлично осиливают любой газ и комбинированные газовые смеси. Благодаря чему появляется возможность настраивать агрегат на нужный уровень давления и плавно изменять частоты вращения ротора.

Дополнительные плюсы данного оборудования – низкая изнашиваемость винтовой пневмосистемы.

Также эти установки вырабатывают более качественный воздух, который подается на производство при помощи винтовых компрессоров.

Итак, характеризуя винтовые компрессоры, необходимо еще раз подчеркнуть, что данное оборудование имеет много плюсов, относительно других разновидностей компрессоров. Благодаря последним достижениям в области разработки пневмообеспечения, винтовые установки удобны, надежны и функциональны.

Ограничения винтовых компрессоров

Безусловно, у винтовой пневмосистемы существуют некоторые недочеты, а точнее ограничения:

Винтовые компрессоры имеют сложный механизм. Так что, используя данное оборудование, необходимо тщательно изучать инструкцию по эксплуатации устройства.

Как мы уже говорили ранее, при использовании винтового оборудования используется масло и маслоохладитель.

Если применять данный вид пневмосистем для подачи воздуха или газов в пределах 15-20% от объема, то они не будут работать эффективно в районе промежуточного всасывания.

Сотрудники компании «Компрессор-центр» всегда с готовностью ответят на все вопросы. Простосвяжитесь с нами.
